Попробовал посчитать на кручение консольный маятник, получил смещение на два порядка меньше, чем в обычном маятнике. То ли глюк, то ли открытие

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

Круглая труба - лучший профиль для сопративления кручению.

Разве идет речь о ездоке?


Не надо дурака включать и не видеть что я извинился за сообщение не по теме. Просто этому человеку надо напомнить, а то вовсе шутом нарядится
Solo

Приветствую,сообщество!
Вопрос по поводу косынок,тех,
что у рулевого стакана,какие
эффективней?Красным отметил-
изготовленные из той же трубы,
что и рама,назовём их-объёмные
(можно из полосы,по
оси рамы,как на Бароне Оптима),
жёлтым-накладные,как у МТБ,
у кого есть,тот видел(прошу прощения
за мои художества-как сумел )

_________________
"Большая неприятность не может быть продолжительной , а
малая не стоит внимания"
Д.Дефо

как бы тут рулевой стакан очень поднят вверх, косынки, возможно, нужны и сверху и снизу... Я себе просто из 2-ки вырезал, вполне достаточно...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

Стакан да поднят,заведомо так
делал,чтоб просветы между колесом
и рамой сделать минимальными.
Считайте это причудой

_________________
"Большая неприятность не может быть продолжительной , а
малая не стоит внимания"
Д.Дефо

оптимально из той же трубы, будет одинаковый материал и толщина, но шов снизу на трубе и на стакане не замыкай. трубу каретки можно не раскасынивать, там нагрузка ни вверх-вниз, а в стороны.

Добавлено через 18 секунд:

оптимально из той же трубы, будет одинаковый материал и толщина, но шов снизу на трубе и на стакане не замыкай. трубу каретки можно не раскасынивать, там нагрузка ни вверх-вниз, а в стороны.

Братцы,кто в курсе,промежуточная
звезда(ролик),та,что на силовой ветви цепи,
большая(привод-передний),на оси
неподвижна,или есть ход влево-вправо?Спасибо!

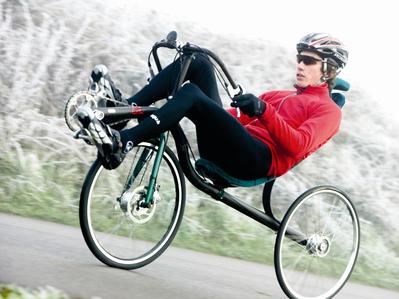

Кстати,нашёл лигерад с консольным,задним
колесом,причём колея у колёс не общая

_________________
"Большая неприятность не может быть продолжительной , а
малая не стоит внимания"
Д.Дефо

Все зависит от расстояния от системы до ролика - если длина цепи небольшая - лучше если ролик будет двигаться по оси, если достаточно большая - ролик может быть неподвижным...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

можешь прбовать с нескользящим роликом.
Есть гораздо более важный момент у этого привода: спец вилка.

Ну длина цепи как у вертикальных
с 26-ми колёсами,чуть меньше(имею
в виду участок от ролика до кассеты),
думаю использовать звезду от кассеты,
32зуба(не много?).Володь,а на вашем
"спина к спине" подвижный ролик?

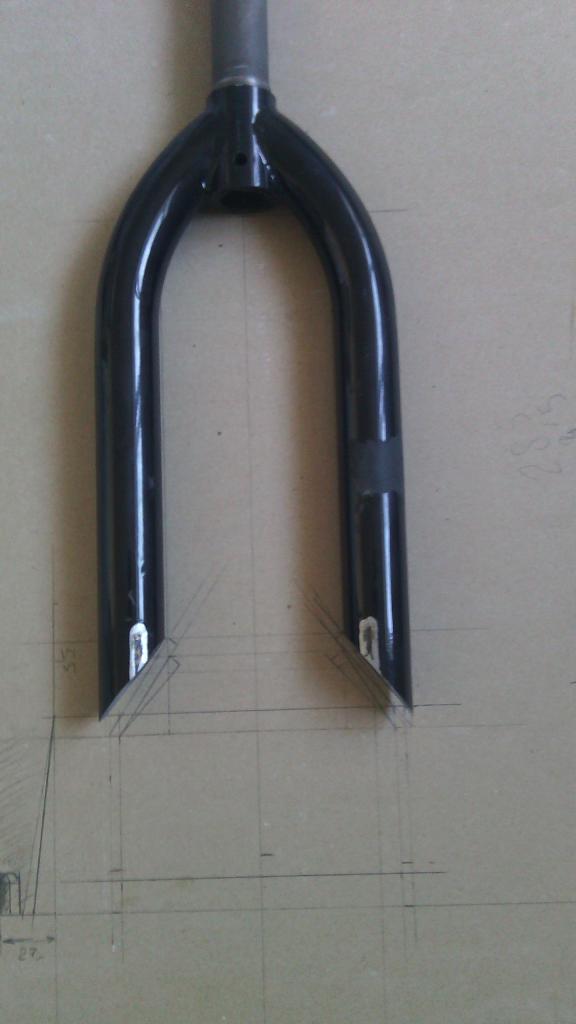

Насчёт вилки-от bmx,переваривать
буду,как на toxy.Спасибо!

_________________
"Большая неприятность не может быть продолжительной , а
малая не стоит внимания"
Д.Дефо

на Б2Б ролик не скользящий.

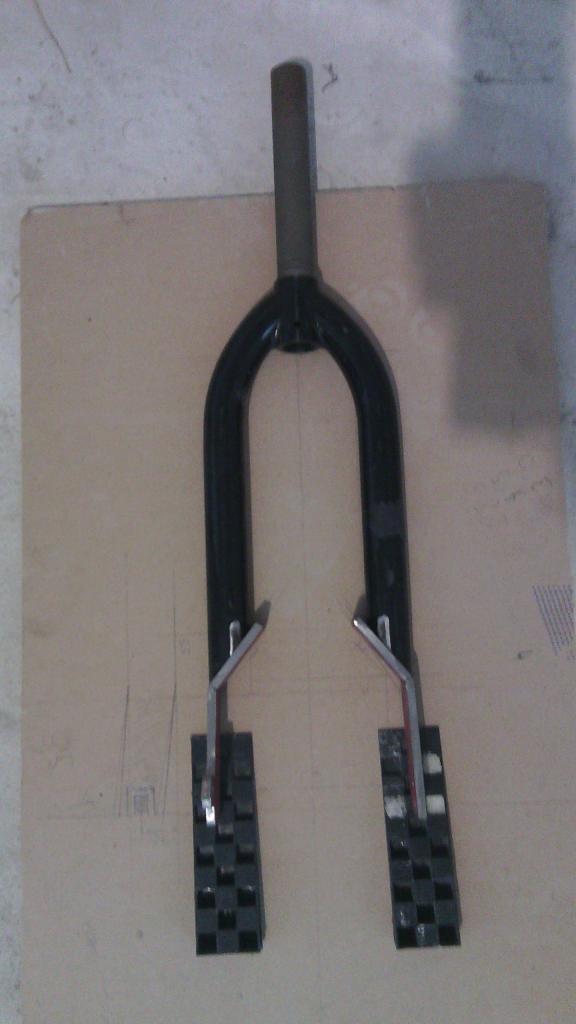

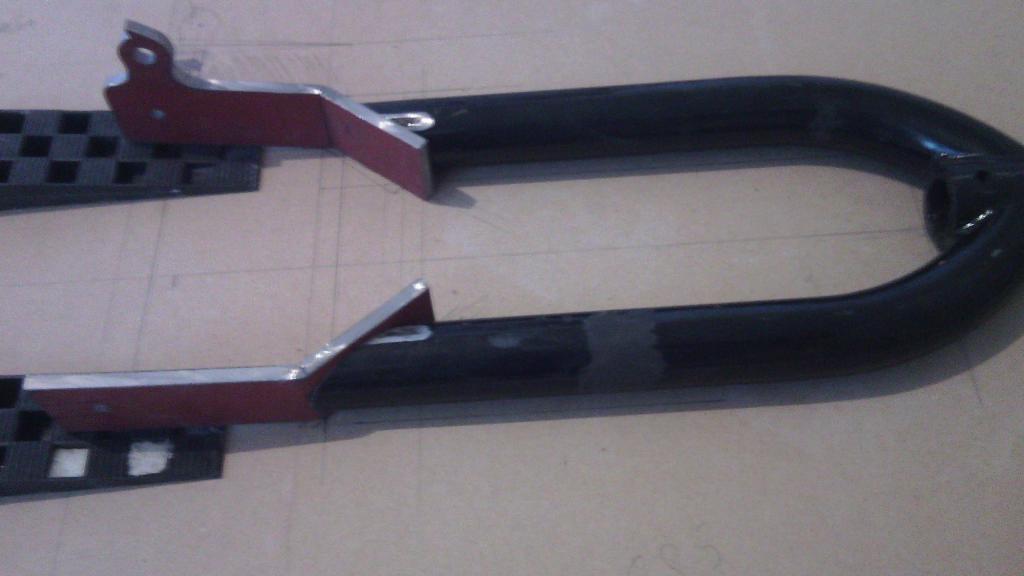

вилка желательна прямая, БМХ - ок

Едем дальше

_________________
"Большая неприятность не может быть продолжительной , а
малая не стоит внимания"
Д.Дефо

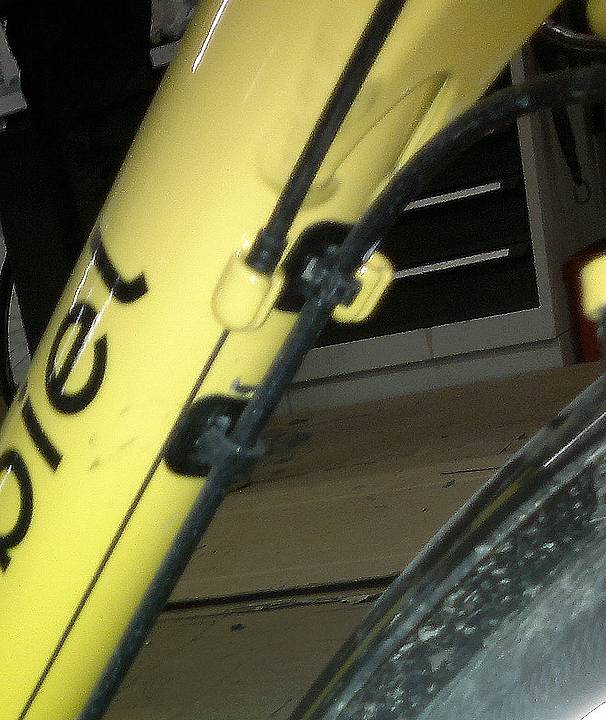

вот так буржуи делают...
(если надо пофотаю еще варианты)

_________________
Время собирать... веломобили!

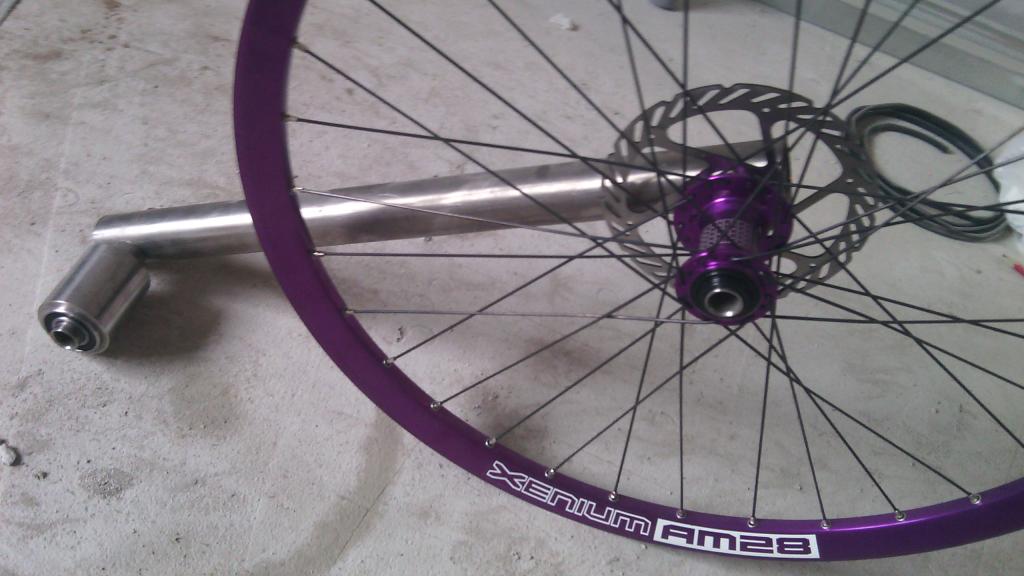

Пришли колёса!Почему у нас так!?
Заказ на пурпурные,пришли-фиолет...
Браковать не стал,нормальный цвет,
хоть и не тот,что планировал

_________________
"Большая неприятность не может быть продолжительной , а
малая не стоит внимания"
Д.Дефо

vano442008, вот и название можно проапгрейдить: "Фиолетовая мантикора"

В этих местах косынки,мне кажется,обязательны....

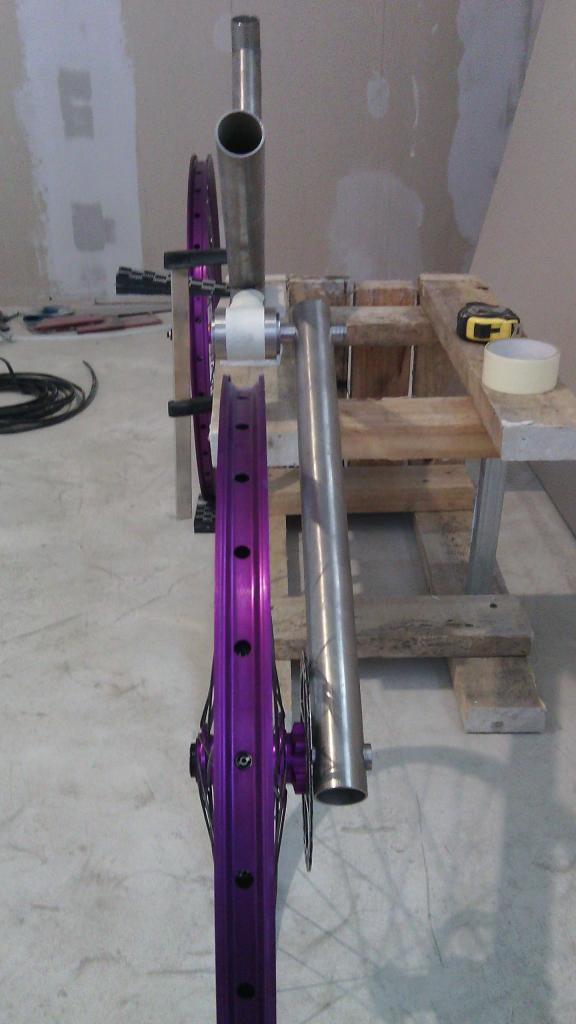

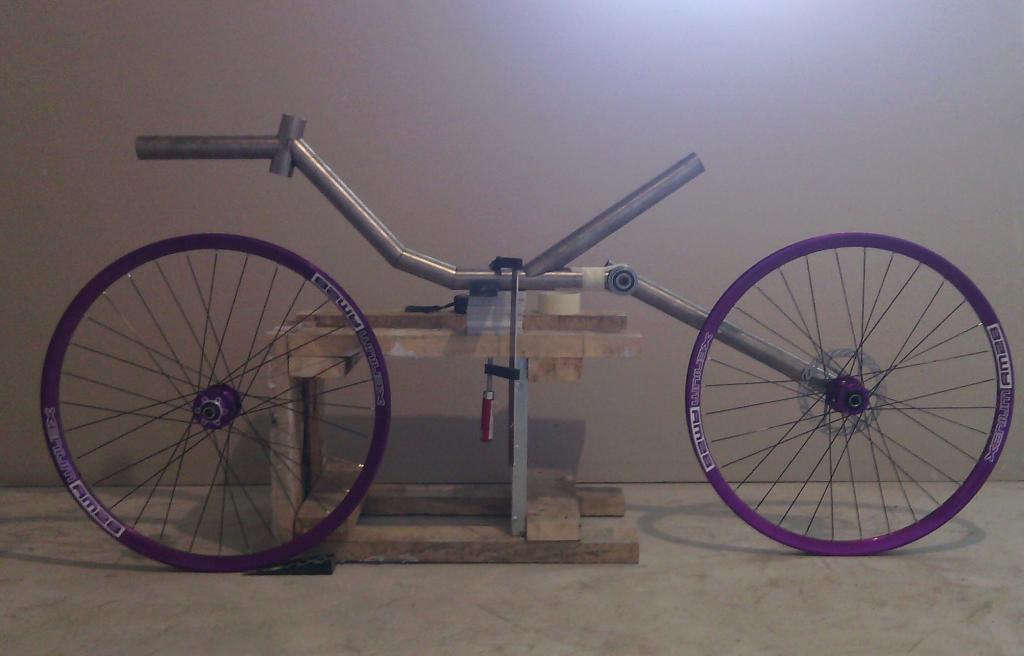

Подогнал втулку с подшипниками,
для маятника,к раме,решил прикинуть
на "сухую",а то только на чертеже
видел,что хочу...Высоковато по-моему,
55см верх горизонтальной трубы
(та,к которой маятник крепиться).
Ещё пара деталей и к сварщику.
Таскаю на себе,поэтому,хочу максимум
сделать,чтоб лишний раз не ходить,
лениво и далеко)))

_________________
"Большая неприятность не может быть продолжительной , а
малая не стоит внимания"
Д.Дефо

незабвай про цепь, проект надо начинать как раз с прокладки цепи а потом всего стального
