На первой фотке говорящая надпись "NADO"

Добавлено через 34 минуты 36 секунд:
На пост №41.Вариант:изготовляется элипсный стакан-клемма из стали точно по ал.выносу, и этот стакан приваривается к голов. трубе рамы. 100% гарантии. 05.06.13.

_________________
Владимир Мазурчак
формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
Велобег "Ветеран" - первий в Полтаве.
http://velomobile.org/forum/search.php? ... =firstpost

Что-то типа этого ?!

Обжимная ремонтная муфта "Страуб". Так-же планирую ее на рулевой стакан:



"NADO" позарез

_________________

Победитель конкурса Магического еженедельника, на самую обаятельную улыбку!

На пост №44. Изготовление стакана: стальной лист 1,5...1,8мм, длиною 80мм и шириною, равную обгортке эллипса, концы которого подгибаются в тисках через валик, равный меньшему радиусу эллипса, потом на тисках прогибается ( другим валиком ) его середина. Стакан калибруется по детали, потом привариваются две рабочие клеммы со стороны стыка, а часть стыка заваривается-можно со вставленной деталью. Так-как у стакана один торец косой-то это учитывается в развёртке заготовки. 05.06.13.

_________________
Владимир Мазурчак
формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
Велобег "Ветеран" - первий в Полтаве.
http://velomobile.org/forum/search.php? ... =firstpost

Моё сообщение в посте №43 в отношении замены шатунов- запоздалое, а расчёт ошибочный. Прошу текст аннулировать. 06.06.13.

Ваш текст в посте 43, отредактирован

_________________
Владимир Мазурчак
формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
Велобег "Ветеран" - первий в Полтаве.
http://velomobile.org/forum/search.php? ... =firstpost

Уж буду фиксировать весь процесс преобразования...
Швы замазал поксиполом,загрунтовал,но все равно- по окончании теплого сезона,понесу мастерам на покраску и выведение красивых швов. Шкурил шкурил,вышлифовывал,но маловато навыка:


Самый гемор наступил позже,Я еще подумал-"на кой черт вывернул каретку из узла??."-
Пшикнул внутрь,вроде и попало на резьбу совсем ничего,но ввернуть уже не смог,заклинило гадину.
Битых два часа вычищал щеткой с растворителем,кое-как прогнал на пару оборотов и все.,сам себя подставил- создав ненужную работу.
Плюнул,побежал в магазин. Купил каретку в сборе с запресованными подшипниками и зверский съемник,захватил зверский полуметровый рычаг из машины и злобно завернул,металл аж раскалился. Первый и последний раз терплю такое,при следующей замене разрежу нахрен и посажу на обжимной хомут,или уши приварю,достало
Как бы там ни было,норму дня выполнил,конструкция начала вырисовываться,она стала еще длиннее:


Остался руль.
В ожидании "хомяка" от Алексея,колдую над "аватаром",вопрос к знатокам:
Я не нашел у нас детальных снимков узла оси руля.
Есть какая нибудь отработанная схема,на что его сажать,какие подшипники и прочее?!
К сожалению,в виду особенностей рамы,мне не поставить схему "Toxy TT",получается руль с излишне длинными рогами,чуть не от земли
Хотя получается довольно забавно,что-то вроде лыжных палок

_________________

Победитель конкурса Магического еженедельника, на самую обаятельную улыбку!

Был 1 раз в Питере, но 4 часов хватило, чтобы понять, что этот город - город моей мечты. Просто красивый ))
Красивый город - красивый байк )

Доделаю свое чудо техники,выложу фотоотчет по Питеру и Карельскому перешейку.Жди

_________________

Победитель конкурса Магического еженедельника, на самую обаятельную улыбку!

Удалось купить приличную амортизационную вилку "RST" на 20 дюймов,с регулировкой жесткости. Это большая удача! И присутствовала она в единственном магазине города,как оказалось-вилку закупили по ошибке (!)
Диаметр рулевой 1. 1.8 , пришлось переваривать штырь от старой Хайперовской вилки:




Дюймовый штырь очень удачно впрессовался в обрезок большого,достатчно было прихватить на три точки.
Еще было прнято решение,обрезать выпирающий рулевой стакан.
(на фото-дядя Саша,лучший сварщик предприятия ГУЗ "Скорая помощь",в Питере)



Я дико извиняюсь, но не штырь, а шток (штырь под седлом находится)
Solo

_________________

Победитель конкурса Магического еженедельника, на самую обаятельную улыбку!

После шумной продолжительной истерики,руль "Тоху" был уволен.
Снизу- не годится из-за нижней трубы рамы.
Сверху- было перепробовано три варианта рулей различной гнутости: Он- либо мешает ногам,либо- стукается о раму при повороте. Угол поворота при этом- недостаточен. Все-же лигерад должен быть маневренней автомобиля.

Изготовил образец классического аватара под тягу:


С велосипеда донора взял рулевую трубу,обрезал вилку- оставив шток для выноса. Тут возникла проблема: колонка в сборе не лезла внутрь рамы мм на 5...
Обрезать шток и стакан еще больше- возможно,но на штоке кончается резьба... существует ли дюймовая безрезьбовая система?! Если нарезать нигде не удастся,придется крепить колонку чуть сбоку,что не хотелось бы,или снова ненужная беготня в поисках совсем уж детской вилки,с самым коротким штоком.


С классикой стало удобней,можно без проблем поставить ногу на землю.(дотянуться носком). В принципе удобно,но стандартная ширина показалась недостаточной,взяв другой образец руля- пошел гнуть его об забор,расширив сантиметров на 10. Истина приблизилась,решил оставить этот образец+рога


Конструкция начала вырисовываться,добавил подголовник,наживил шатуны,повертел ногами. Удобно.
Теперь нужно решить вопрос с резьбой и придумать тягу,желательно без сварки.

_________________

Победитель конкурса Магического еженедельника, на самую обаятельную улыбку!

аппарат жалко

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

э..э неужели все так плохо? Я же его не испортил...
Скоро все доделаю,отдам в покраску

_________________

Победитель конкурса Магического еженедельника, на самую обаятельную улыбку!

Какой очаровательный монстрик вырисовывается!!! Второго такого точно нет...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

Ну хоть один положительный отзыв!
Младший брат "Андроиду" будет.

Разыскал монстрику безрезьбовое крепление на стакан,колонка будет стоять ровно.


тяга тяга тяга нужна!

_________________

Победитель конкурса Магического еженедельника, на самую обаятельную улыбку!

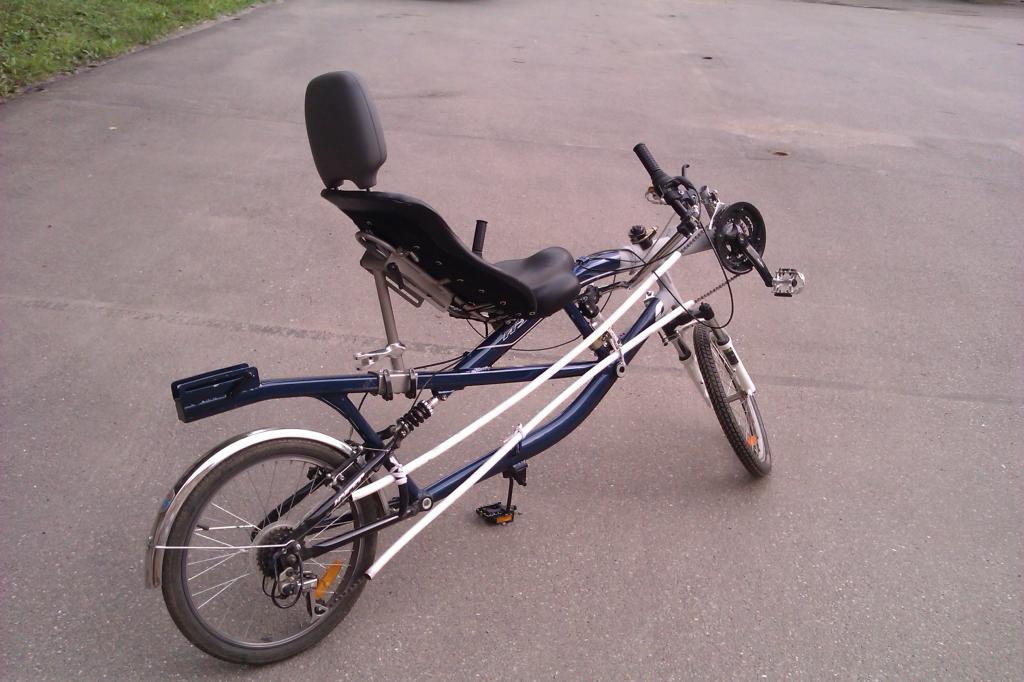

Ну,собственно- лигерад собран. Осталась настройка и доводка всего понавешанного: длины Цепи,тросиков,переключателей,тяги,кресла...
Но сама конструкция закончена:

В планах,поставить дисковые тормоза и перекрасить на сервисе.
За креслом будут располагаться: жесткий бокс-рюкзак и багажник.

_________________

Победитель конкурса Магического еженедельника, на самую обаятельную улыбку!

Как-то громоздко.. Хотя оригинал мне не нравился вообще

Это видимо из-за нижней трубы рамы.Зато она идеально подходит для нижнего багажника,о котором мечтают многие коллеги. Для бокса с аккумуляторами,например Даже руль- аватар не мешает.
