cahek
 Заголовок сообщения: Передний привод с неподвижной кареткой без отжимных роликов
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Пн авг 30 2010 14:08
Не в сети
Интересующийся

Зарегистрирован: Вт авг 17 2010 19:17
Сообщения: 45
Откуда: Barnaul, Russia
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Моя велотехника: Пока ничего не построил
Обычно на переднеприводных бентах с неподвижной кареткой используют 2 отжимных ролика:
Соответственно, появляются потери на трение, что плохо сказывается на ходовых качествах.

Треугольная схема позволяет отказаться от одного ролика:
Но при такой схеме уменьшается угол поворота направо.

Почему бы не приварить корпус каретки непосредственно к рулевому стакану?
Красным показаны поворачивающиеся детали, черным - неподвижные, а желтым - цепь.
Отсутствие отжимных роликов улучшит ходовые качества лигерада.

Если такая схема уже кем-то давно используется, прошу сильно не пинать :)
Мне не удалось найти что-то подобное.
Вернуться к началу
 Профиль

Алексей
 Заголовок сообщения: Re: Передний привод с неподвижной кареткой без отжимных роли
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Пн авг 30 2010 14:15
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 502 раз.
Имя: пусто
А не будет ли цепь самопроизвольно перескакивать на ведущей системе при поворотах? Ролик-то делает траекторию входящей цепи стабильной, а тут она будет плясать.

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......
Вернуться к началу
 Профиль

cahek
 Заголовок сообщения: Re: Передний привод с неподвижной кареткой без отжимных роли
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Пн авг 30 2010 14:20
Не в сети
Интересующийся

Зарегистрирован: Вт авг 17 2010 19:17
Сообщения: 45
Откуда: Barnaul, Russia
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Моя велотехника: Пока ничего не построил
При небольшом угле поворота, думаю, не будет.
А для стабильности можно оставить ролик, но на несиловой ветви цепи.

Позже в 3D смоделирую. Будет виднее.
Вернуться к началу
 Профиль

Петрович
 Заголовок сообщения: Re: Передний привод с неподвижной кареткой без отжимных роли
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Пн авг 30 2010 14:22
Не в сети
Активно интересующийся

Зарегистрирован: Вт июн 02 2009 14:42
Сообщения: 226
Откуда: Томск, РФ
Благодарил (а): 30 раз.
Поблагодарили: 14 раз.
Моя велотехника: Лигерад "Кетаец"
http://velomobile.org/forum/viewtopic.php?f=11&t=3676
Лигерад "Железный Бендер"
http://velomobile.org/forum/viewtopic.php?f=46&t=4201
Как на вашем эскизе, ведущее колесо будет плохо нагружено. Но вариант подойдет для плоской дороги.
Все украдено до нас.

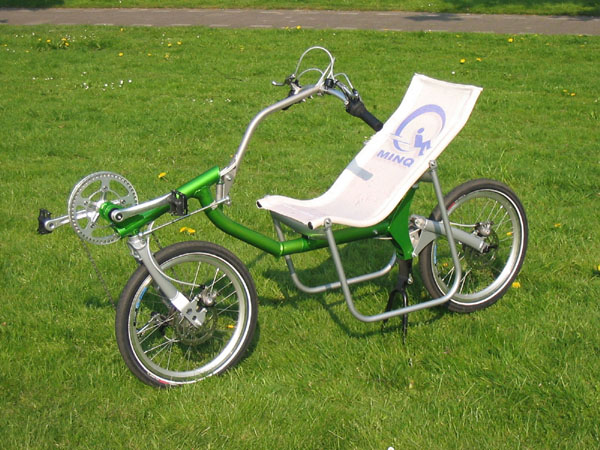

http://www.minq.nl
Вернуться к началу
 Профиль

cahek
 Заголовок сообщения: Re: Передний привод с неподвижной кареткой без отжимных роли
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Пн авг 30 2010 14:28
Не в сети
Интересующийся

Зарегистрирован: Вт авг 17 2010 19:17
Сообщения: 45
Откуда: Barnaul, Russia
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Моя велотехника: Пока ничего не построил
Петрович, спасибо!
Интересная конструкция - звезда системы "упрятана" в ролик.
Вернуться к началу
 Профиль

Петрович
 Заголовок сообщения: Re: Передний привод с неподвижной кареткой без отжимных роли
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Пн авг 30 2010 14:33
Не в сети
Активно интересующийся

Зарегистрирован: Вт июн 02 2009 14:42
Сообщения: 226
Откуда: Томск, РФ
Благодарил (а): 30 раз.
Поблагодарили: 14 раз.
Моя велотехника: Лигерад "Кетаец"
http://velomobile.org/forum/viewtopic.php?f=11&t=3676
Лигерад "Железный Бендер"
http://velomobile.org/forum/viewtopic.php?f=46&t=4201
А как рулевое управление сделано... Вот где полет инженерной мысли.
Вернуться к началу
 Профиль

technic0001
 Заголовок сообщения: Re: Передний привод с неподвижной кареткой без отжимных роли
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Пн авг 30 2010 20:16
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн май 24 2010 16:57
Сообщения: 425
Откуда: Бийск, Алтайский край
Благодарил (а): 36 раз.
Поблагодарили: 7 раз.
cahek писал(а):

к cahek, лигерад конструкции как ты начертил уже светился где-то на форуме, если не ошибаюсь, кажется в Австралии сделан.
Всё-таки не хочешь заднеприводную конструкцию делать?! :)

_________________
За 2013 год проехал на велосипеде 52км, на автомобиле 11500км. Набрал 8 кг, с чего бы?!
Вернуться к началу
 Профиль

cahek
 Заголовок сообщения: Re: Передний привод с неподвижной кареткой без отжимных роли
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Пн авг 30 2010 20:25
Не в сети
Интересующийся

Зарегистрирован: Вт авг 17 2010 19:17
Сообщения: 45
Откуда: Barnaul, Russia
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Моя велотехника: Пока ничего не построил
technic0001 писал(а):
Всё-таки не хочешь заднеприводную конструкцию делать?!

Нет. Уже решился viewtopic.php?f=8&t=4830

Хотя, эта схема мне нравится.
Надо будет найти "Австралийский" лигерад.
Вернуться к началу
 Профиль

technic0001
 Заголовок сообщения: Re: Передний привод с неподвижной кареткой без отжимных роли
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Чт сен 02 2010 12:39
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн май 24 2010 16:57
Сообщения: 425
Откуда: Бийск, Алтайский край
Благодарил (а): 36 раз.
Поблагодарили: 7 раз.
cahek писал(а):
Надо будет найти "Австралийский" лигерад.


viewtopic.php?f=29&t=4586&p=4699095&hilit=%D0%B0%D0%B2%D1%81%D1%82%D1%80%D0%B0%D0%BB%D0%B8%D0%B8#p4699095

_________________
За 2013 год проехал на велосипеде 52км, на автомобиле 11500км. Набрал 8 кг, с чего бы?!
Вернуться к началу
 Профиль

cahek
 Заголовок сообщения: Re: Передний привод с неподвижной кареткой без отжимных роли
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Чт сен 02 2010 12:44
Не в сети
Интересующийся

Зарегистрирован: Вт авг 17 2010 19:17
Сообщения: 45
Откуда: Barnaul, Russia
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Моя велотехника: Пока ничего не построил
technic0001, спасибо!
Вернуться к началу
 Профиль

Shuriken
 Заголовок сообщения: Re: Передний привод с неподвижной кареткой без отжимных роли
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Чт сен 02 2010 22:06
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 14078
Откуда: Москва-Ногинск
Благодарил (а): 155 раз.
Поблагодарили: 844 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Имя: Alex
Без роликов уже давным-давно сделан Minq. В минусе возможность использовать передний переключатель.
