Хочу сделать вилку с одним центральным штоком, так называемую in-head вилку.

У кого какие есть наработки и ссылки?

Что-то не очень понимаю что это. Фотку аналога можешь показать?

_________________

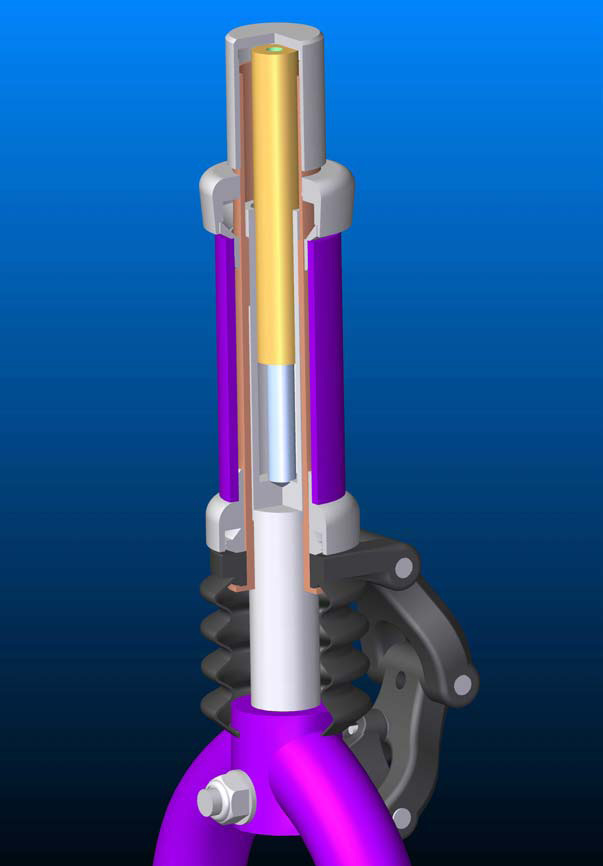

вот, вилка от Challenge

Всё, понял. Это аля кадейловский хедшок, но от проворота удерживается системой линков.
Вопрос - нахуа и чем классические телескопические вилки не устраивают?

_________________

У SWB-рикамбентов при большом переднем колесе вилка находится между ног, и при оптимальной посадке корона обычного телескопа мешает ногам. Для решения этой проблемы используют либо жесткие вилки, либо амортизационные карбоновые однокоронки, либо параллелограммки, либо консольную вилку Карпука, либо In-head вилку.

Я хочу In-head вилку.

Понятно. А готовый хедшок не хочешь купить? Кстати, а что за вилка Карпука?

_________________

А где купить готовый "Хэдшок" и скока он будет стоить??

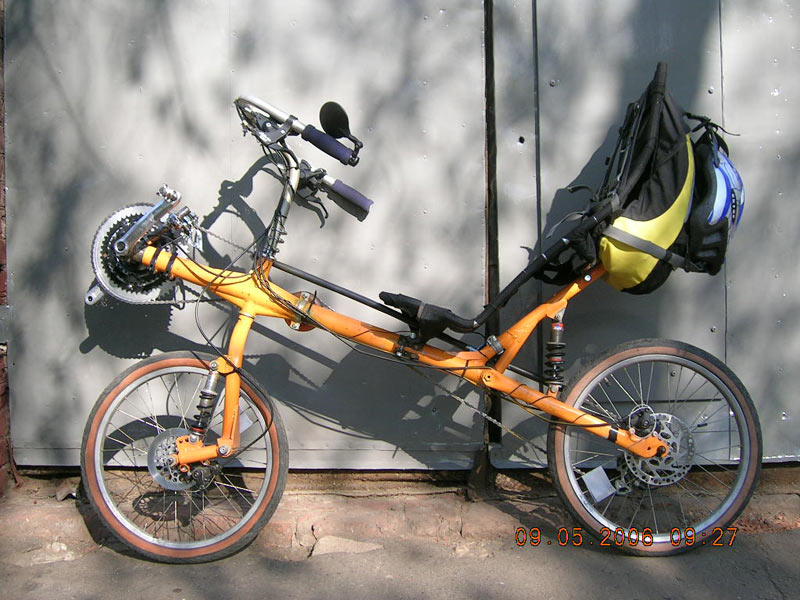

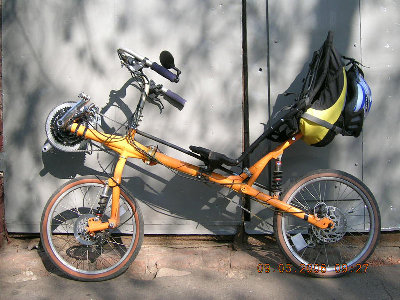

А вилка карпука:

Понятно, но причём ту Карпук?
Хедшок можно в вяломире посмотреть, можно на СРС или ебае пошукать. Мне кажется, это будет проще самодельного. Сибо мутить какую-ниб оригинальную рычажную конструкцию.

_________________

Еще раз скажу, возможно я не совсем четко определил требования - нужна максимально узкая корона. Из того, что предложил Демон, этому требованию удовлетворяют 2, 4 и 5 варианты. Второй - параллелограммка с широкой короной, и третий - консольная двухкоронка - не годятся.

Компактные параллелограммки реально понравились, правда, я их уже выкладывал здесь.

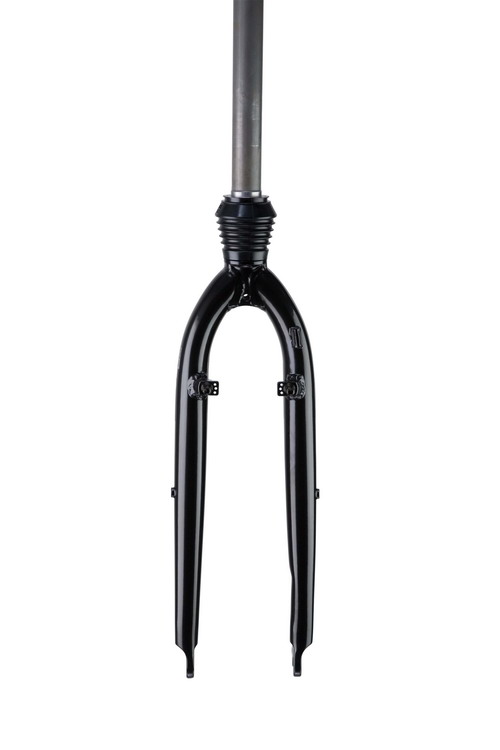

А если такую...
http://velomir.ru/cgi-bin/mainpage.pl?y ... w&id=3335#

Ход 25 или 50мм
Изменение хода N/A
Вес* 1447г (3.19lbs)
Пружина стальная
Настройка пружины Замена пружины.
Демпфер n/a
Настройка демпфера n/a
Штаны Алюминиевый сплав, крепление тормоза IS, крепление ободных тормозов.
Возможен вариант с креплением только для дискового тормоза
Корона алюминий.
Шток сталь 4130 1 1/8', безрезьбовой. Минимальная длина – 200мм.
Ноги нет.
Цвет Черный, Diffusion черный, Diffusion серебристый, Серебристый
Опции шток XL
*примечание вес с необрезанным штоком, клиренс до 700с х 38с

_________________
Жизнь хитра! Когда у меня на руках все козыри, она внезапно решает играть в шахматы.

Ой, е-мае!
Готовая есть!

Одна голова хорошо, а ...
Каталог вилок Rockshox: http://old.velomir.ru/pdf/catalog2008/Rockshox.pdf
Компоненты: http://velomir.ru/cgi-bin/mainpage.pl?&b=45&m=48

_________________
Жизнь хитра! Когда у меня на руках все козыри, она внезапно решает играть в шахматы.

Это ластиковое ******, а не вилка. И ход 3 см. И люфтить четез 1000 км начнёт.

//исправлено модератором

_________________

Как обычно - пришел Шурикен и высказал свое мнение...

Ты хочешь сказать что это масляная вилка с ходом в 60-80 мм, регулировкой отбоя, локаутом, обслуживаемая и при этом всего за 5 тыщ?

_________________

Я хочу сказать, что это пока единственный хоть как-то доступный в продаже вариант амортизационной вилки с узкой короной. Если бы она была с узкой короной, in-head, с ходом 60-80 мм, гидравлическим демпфированием, регулировкой отбоя, локаутом и обслуживаемая, то она стоила бы намного более 5 т.р., я думаю...

Не секрет, что за 5 т.р. можно взять вилку со всеми теми наворотами, которые перечислил Шурикен, но традиционную, с широкой короной.

А мне нужна с узкой короной. Поэтому я считаю, что вилка за 4-5 т.р., пусть и люфтящая, простая и без отбоя, но ГОТОВАЯ, и ЕСТЬ - это очень даже неплохо...

Знаешь, а такому предпочитаю ЖЁСТКУЮ.

_________________

Я попробовал заказать узел скольжения In-head вилки у мастеров, но что-то много сложностей получается. Теперь я тоже склоняюсь к параллелограммке, как более простому варианту.

Вариант с жесткой вилкой я не отрицаю, но хочу амортизационную, пусть и с небольшим ходом.

Вот в этом и есть главная жопа
Кадейловская вилка работает на линейных подшипниках качения, но их тоже попробуй изобрази сам.

Добавлено спустя 46 секунд:

Кстати, а тобою же сделанная в своё время "вилка Карпука" чем плоха?

_________________

Вилка была сделана Карпуком, а не мной...
Плоха тем, что влево подруливала - амортизатор перевешивал...

Добавлено спустя 26 минут 15 секунд:



Это называется "игольчатые подшипники".

Что значит, попробуй изобрази? Я представляю конструкцию HeadShok`а - видел картинку в разборе. Там в центре квадратный стержень с четырьмя дорожками для игольчатых подшипников. Я у тебя спрашивал, где эту вилку можно купить...
