Длиннобазный прогулочный лигерад _Zmur_`а
https://www.velomobile.org:443/forum/viewtopic.php?f=62&t=3981		 Страница 1 из 4
Автор:  _Zmur_ [ Пн ноя 02 2009 15:08 ]
Заголовок сообщения:  Длиннобазный прогулочный лигерад _Zmur_`а

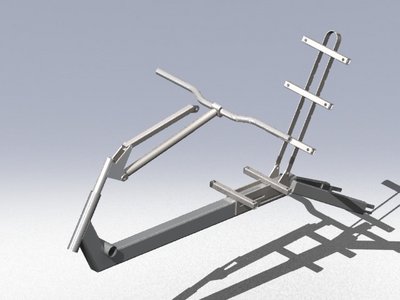

Вот сделал кое что в солиде, сейчас буду заниматься всякими узлами и креплениями.

Сиденье еще до конца не знаю, как сделать. Крепление на эксцентриках через отверстия в раме. Основа сиденья - пластина 4мм. К ней приваривается каркас из квадратных труб 20х20х1. Спинка из полосы шириной 50 и толщиной 2мм, может 3мм. Чтобы регулировать угол наклона сиденья от перьев к спинке сделаю распорку.

Конструкцию руля подсмотрел на "Пифагоре" :) Надеюсь, Денис будет не против, если ее использую?
Раму делать планирую из трубы 60х40х1.5, перья - 40х20х1, руль в основном из 20х20 и круглых труб, размер которых еще не определил. Саму гнутую трубу руля, за которую ездок держится, решил взять покупную.

Вложения:
Автор:  Петрович [ Пн ноя 02 2009 15:28 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
Какие планируются колеса? И может быть все-таки подвеску заднюю предусмотреть?
Автор:  serbey [ Пн ноя 02 2009 17:41 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
подвеска заднего колеса впринцепе не помешала бы. чтобы сделать без подвески --я взял готовое сиденье от мотоцикла к-750 с родным резиновым аммортизатором. при вращении педалей спина прижимаеться к жестко закрепленной спинке и раскачки не происходит.еще один недостаток--я использовал велосипедные подшипники в передней вилке. расшатываеться постоянно. так что лутше наверно делать на промышленных.
Автор:  Shuriken [ Пн ноя 02 2009 23:02 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
serbey писал(а):
.еще один недостаток--я использовал велосипедные подшипники в передней вилке. расшатываеться постоянно. так что лутше наверно делать на промышленных.

Просто надо качественно собрать и ничего расшатываться не будет.

А вообще это больше похоже на растабайк со спинкой, нежели на лигерад. Дизайн - "из того что было", и это не исправить никакой покраской. Руль тот, что есть - самое оптимальное, лучше выглядеть не будет. Прямая посадка и низкая каретка позворяют забыть о скорости, а обилие лишних труб - о малом весе.
Что-то принципиально новое лучше делать с нуля.
Хотел бы предостеречь от чрезмерной величины выносов "отрицательной" длины, и дело не столько в жёсткости, сколько в удобстве и комфортности управления.
Руль на длиннобазнике с большим передним колесом вообще скользкая тема...
Автор:  _Zmur_ [ Пн ноя 02 2009 23:47 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
Denis Silantiev писал(а):
Цитата:
Конструкцию руля подсмотрел на "Пифагоре" :) Надеюсь, Денис будет не против, если ее использую?

Нет, конечно! Могу кое-чего подсказать по этомуузлу,чтобы ты не наступал на те же грабли, что и я. И обязательно посчитай этот узел: в том исполнении, что на картинке, он будет явно коробиться. Делай его как можно меньше по размерам иначе придется увеличивать толщину пластин либо придумывать ребра жесткости.
Вообще мне твой лигерад очень нравится. Делай как задумал без подвески (ничего сложного в том чтобы потом отрезать перья и интегрировать подвеску в этот же велик), но удели внимание месту где перья задней вилки присоединяются к раме: он будет очень нагружен.
В плане дизайна: я бы каретку поставил на острие излома рамы, а не внутри (не люблю острые углы в рамах из профильных труб - это отдает дешевизной)


Спасибо. Ну тут еще будут определенные изменения. А от советов не откажусь :) Вообще, руки чешутся руль из квадратных труб сделать, а то эти круглые туда как то не идут и проще будет.

Благодарю за советы, сажусь снова за бумагу и солид :)
Автор:  serbey [ Вт ноя 03 2009 22:32 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
решил показать фотку самого первого сидячего велосипеда. я с сыном спроектировал его используя фотки с интернета.делали как можно проще и поначалу все было собрано как конструктор на болтах.перемещалась вверх -низ и каретка. на фото еле заметны отверстия. когда более прояснились размеры -все сварили. недостатки -----жеское сиденье \ без пружинной подвески\ --- передняя вилка\от украины\ и руль с выносом --перевареные велосипедные. --пружинят как рессора. невозможно приподняться при переезде ямки или бордюра. чтобы не делать поддерживающий ролик --поставили дополнительную стяжную пружину на переключатель.немного переборщили с углом наклона вилки.тормоз поставили только на заднее колесо ну вроде и все. делали осенью 2006 года.

Автор:  serbey [ Сб ноя 07 2009 00:35 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
колхозить могут не только на территории бывшего ссср.
http://images.google.com.ua/imgres?imgu ... 8%26um%3D1

Вложения:
Автор:  _Zmur_ [ Сб ноя 07 2009 00:52 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
Зачем ему только звездочка впереди?

Вопрос Денису, как на руле прикрепить лучше эксцентрик к штанге?
Автор:  serbey [ Вс ноя 08 2009 21:10 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
зачем спереди заднее колесо--передние закончились...нашел в инете решение позволяющее иметь и лигерад и четырехколесник.

Вложения:
Автор:  Denis Silantiev [ Вс ноя 08 2009 23:19 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
Цитата:
Вопрос Денису, как на руле прикрепить лучше эксцентрик к штанге?

Уточни, пожалуйста, какое именно место имеешь ввиду?
Автор:  _Zmur_ [ Пн ноя 09 2009 17:08 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
Denis Silantiev писал(а):
Цитата:
Вопрос Денису, как на руле прикрепить лучше эксцентрик к штанге?

Уточни, пожалуйста, какое именно место имеешь ввиду?


Вот на рисунке видно. Это руль и штанга, которая удерживает регулирует угол его наклона.
Меня волнует крепление квадратной трубы к эксцентрику.

Вложения:
Автор:  hof [ Пн ноя 09 2009 17:14 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
Это вопрос или ответ?

Картинка здорово смахивает на готовый ответ.
Автор:  _Zmur_ [ Пн ноя 09 2009 17:42 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
Халиков Олег писал(а):
Это вопрос или ответ?

Картинка здорово смахивает на готовый ответ.


Ну это то, как я его закрепил, но мне этот метод самому не очень нравится, поскольку между стенками синей пластинки и внутренними поверхностями эксцентрика достаточно большой зазор получается.
Автор:  hof [ Пн ноя 09 2009 17:47 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
Тогда сделать 2 пластинки, вместо одной, и разместить их по обе стороны от зажима (эксцентрика). Будет нормально зажато, без люфта.
Автор:  Denis Silantiev [ Пн ноя 09 2009 22:59 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
1. Хомут должен быть длинным иначе будет "спотыкаться", когда ползает по трубе. Но если тебе это на "один-раз-настроить-под-себя", то пойдет.
2. Не нужно лишних "синеньких" элементов, если уши хомута помещаются внутри квадратной трубы.

Вложения:
Автор:  Warlus [ Вт ноя 10 2009 06:19 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад.
Халиков Олег писал(а):
Тогда сделать 2 пластинки, вместо одной, и разместить их по обе стороны от зажима (эксцентрика). Будет нормально зажато, без люфта.

Или одну пластинку сбоку
Автор:  _Zmur_ [ Пт ноя 13 2009 14:27 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад _Zmur_`а

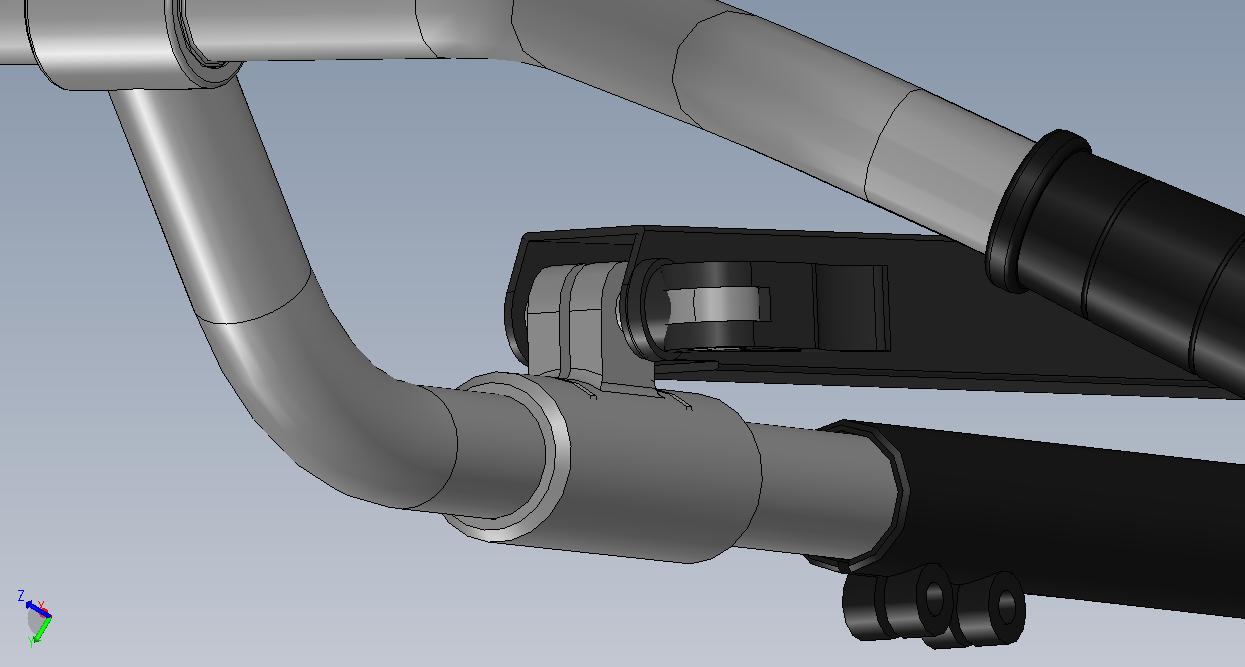

Сделал еще один вариант крепления руля. Этот несколько сложнее в изготовлении на мой взгляд, но не придется изготавливать хомут для ползуна. Там просто две трубы одна в одной, в каждой из которых по сквозному отверстию для крепления.

Вложения:
Автор:  hof [ Пт ноя 13 2009 14:28 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад _Zmur_`а
Отличное решение!
Автор:  Shuriken [ Сб ноя 14 2009 00:32 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад _Zmur_`а
Хомут на картинке на подседельный очень похож:)
Автор:  _Zmur_ [ Сб ноя 14 2009 01:53 ]
Заголовок сообщения:  Re: Длиннобазный прогулочный лигерад _Zmur_`а
Доделал наконец сиденье. Напарился с ним предостаточно... Теперь напарюсь еще и с рулем.

Цитата:
Хомут на картинке на подседельный очень похож:)

Не он. Как бы я этого не хотел избежать, но все же придется делать хомуты, поскольку стандартные велосипедные ну очень толстые для руля в моем случае.

Вложения:
