так тяга будет толкать трубу вперед, а нужно - вниз... Кинематика мне представляется примерно такой:

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

надо подумать, принцип ясен

Володь, только по моей схеме получается управление зеркальное, толкнул правый рычаг вперед - повернул вправо, а не влево... Наверное, можно и к этому привыкнуть - просто не знаю, как рычаги вынести вперед руля - там места нет...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

Владимир, я еще, в который уже раз, посмотрел видео. Эх, все-таки, как хочется этот руль попробовать! A, если можно, сейчас, когда будешь новый руль-систему рычагов делать, этот первый не распиливай, пожалуйста, а пошли его мне вместе с трайком и дыру для него оставь.
Во-первых, хочется попробовать. Во-вторых, если эта система рычагов, которую мы придумываем, в Кирове сломается, то у меня будет запасной вариант руля.

Добавлено через 8 часов 40 минут 56 секунд:

Поролон не надо. Он очень медленно сохнет. Надо что-то быстросохнущее. Например, туристическую "пенку".

ок, существующее крепления руля и руль оставлю.
Паралон - это я образно.

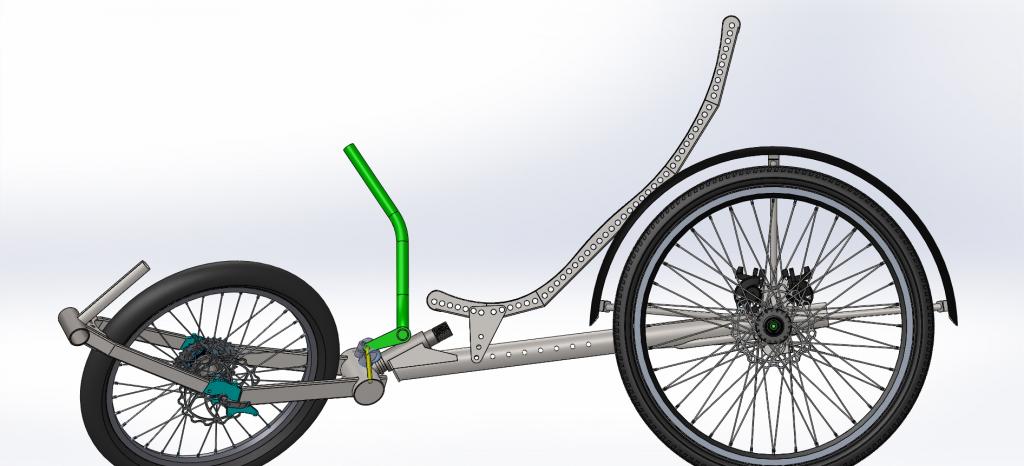

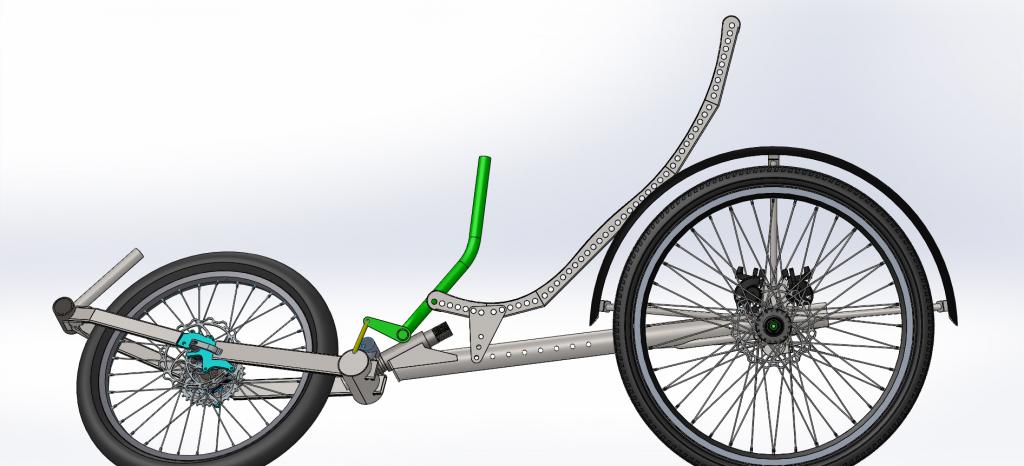

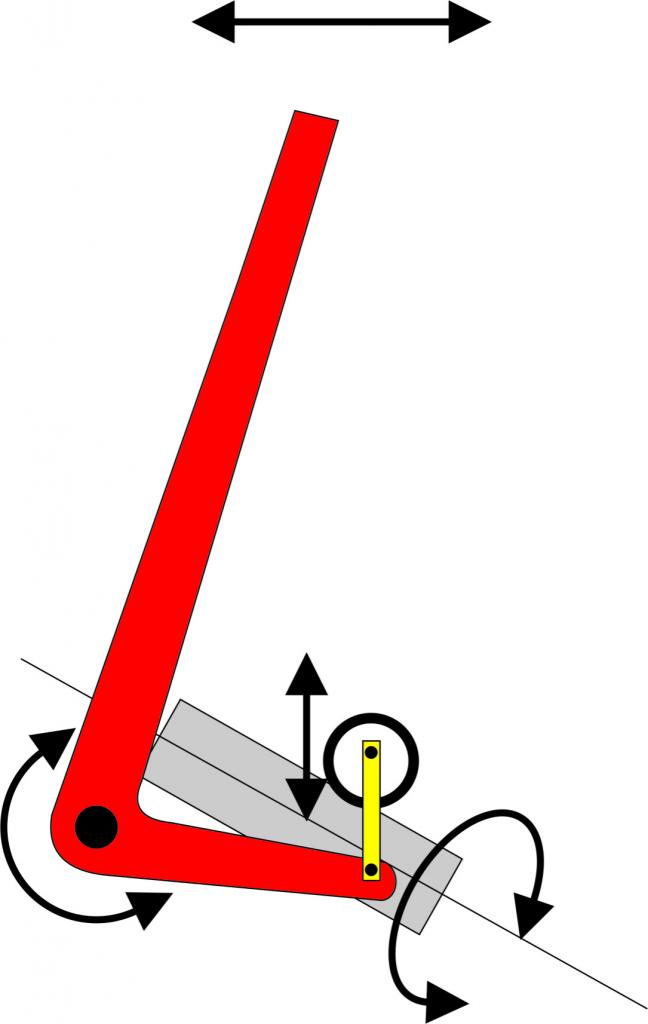

как вариант

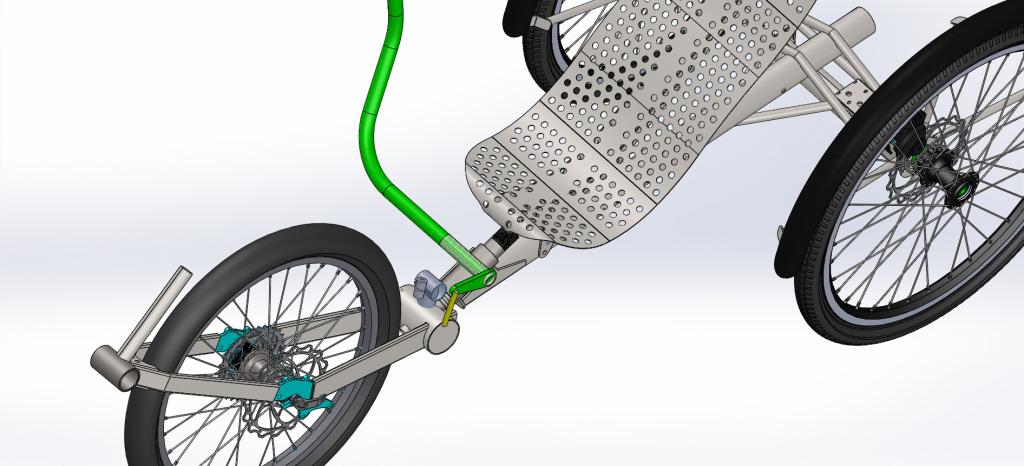

у желтой тяги по концам естественно будут шаровые подшипники

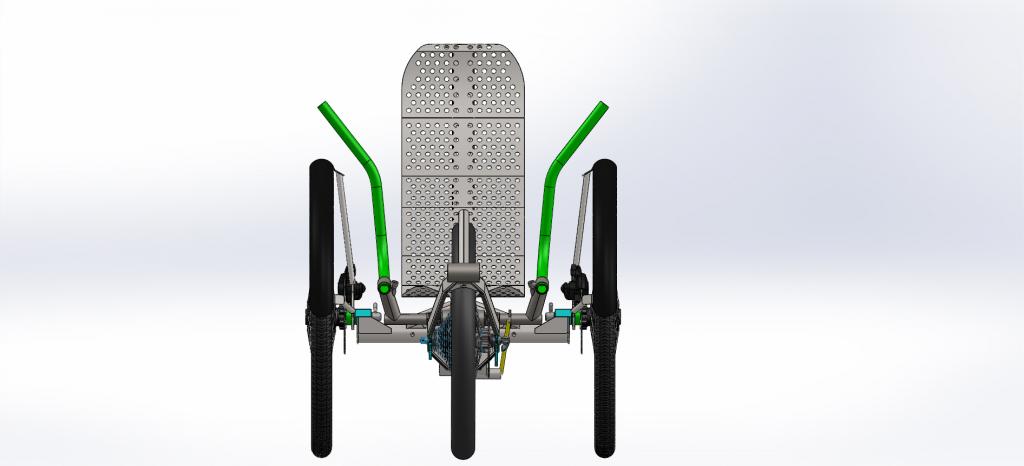

будут 2 такие ручки, симетричные, но у каждой своя ось вращения.

На одной оси не получается? почему? Если плечи сделать разрезными?

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

Как-то всё хлипко, сложно и ненадёжно... На излом-кручение. Я бы не рискнул на таком... При том, что предложенная схема является зеркальным отражением той, что стоит на моём трайке, с тягами на задний управляемый мост.

_________________
------------------
С уважением Юрий Ружинский, Харьков

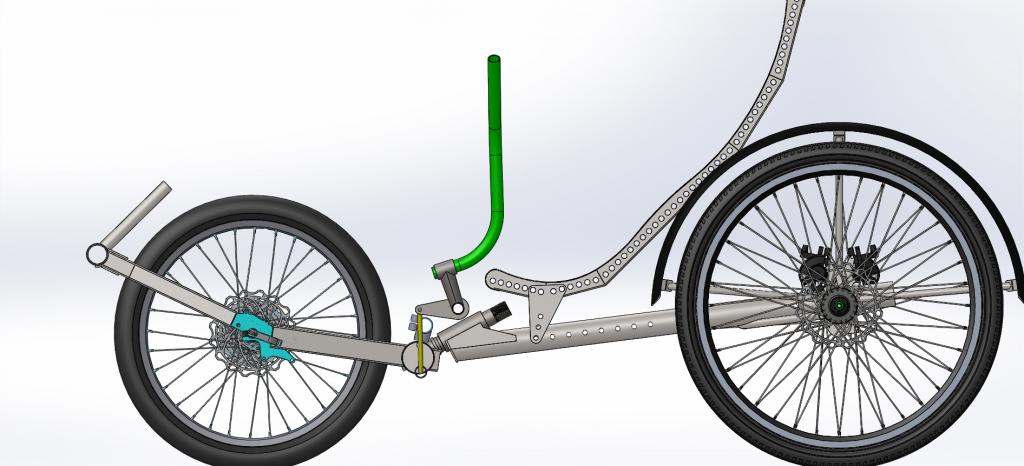

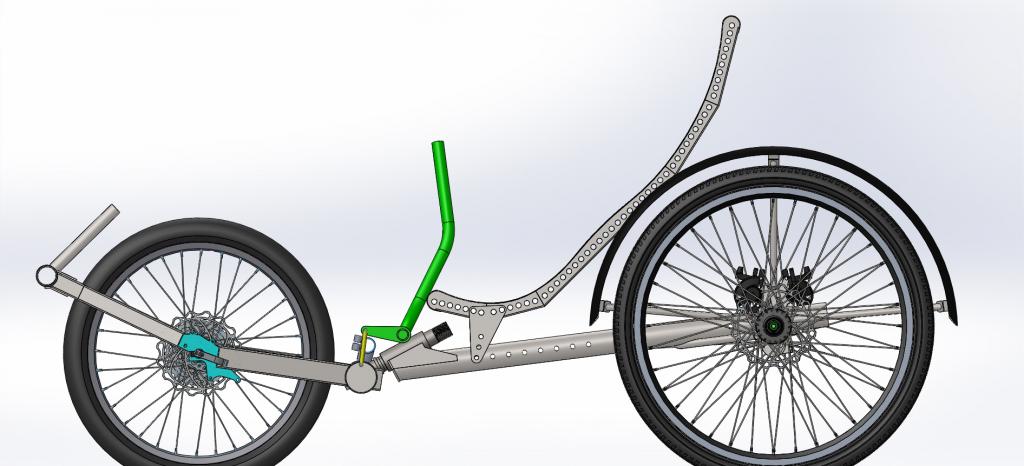

симуляция

Вопрос о соосности снят...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

Владимир, очень хорошо! Но делаем 2 ручки "из одной трубы". Схема такая: двигаем ручки вперед - руль поворачивается налево, двигаем назад - поворот направо. Во-первых, это упростит конструкцию и, соответственно, будет надежнее. Во-вторых, у меня работает только правая рука и левая рукоятка будет просто "для красоты".

Добавлено через 13 часов 33 минуты 14 секунд:

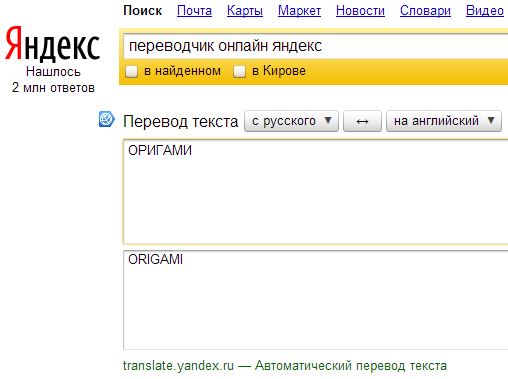

На всякий случай, я посмотрел перевод:

Добавлено через 3 минуты 13 секунд:
Но я не против изменения названия.
Чем больше названий хороших и разных - тем лучше!

Не-е! Самое точное название - "Оригинал"! В смысле, не так, как у всех. В любом смысле.

_________________
------------------
С уважением Юрий Ружинский, Харьков

Да, это тоже очень хорошее название! Следующий наш проект с Владимиром Измайловым (если он будет) мы так и назовем!

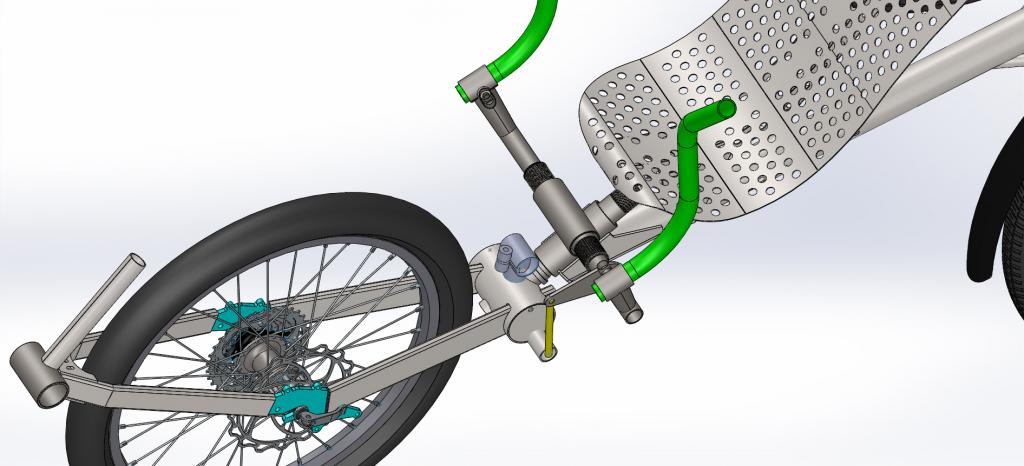

Идея такая: стандартный рулевой стакан поперек существующего, в нем из 2-х стандартных штоков - один, с резьбой в обе стороны, в штоку стандартные железные рулевые выноса, в них рулеве ручки.

Добавлено через 40 секунд:
архив с видео симуляцией почему то не загружается

Да, Владимир, всё правильно, так и делаем.

Но я не понял, что значит "в обе стороны"?

Обычный шток имеет утолщение стенки к вилке (внутренний диаметр уменьшается) поэтому в шток со стороны вилки вынос не вставишь

Ох и стрёмная фигня получается!!! Боже, как я хочу на нём прокатиться!!! "Пьяный" велосипед не идёт ни в какое сравнение!!! Это самый прикольный проект за последнее время! А давайте для полного счастья ещё чё-нибудь учудим?!

_________________
------------------
С уважением Юрий Ружинский, Харьков

Приезжай в Киров, прокатишься. Заодно и Киров посмотришь!
Не знаю, дам ли я еще когда-нибудь техзадание. Владимир Измайлов делает недорого, но, все равно, воплощать свои идеи в железе - не дешево. А я живу только на пенсию.

не стреляйте в пианиста - он играет как умеет
Вроде все как ты хотел я сделал, кроме узких мостов, потому как они опасны, хотя поставить их возможно.
Стоимость - пока учтена (но не востребована) стоимость вело комплектующих, могу отдать заказ без них для удешевления.
