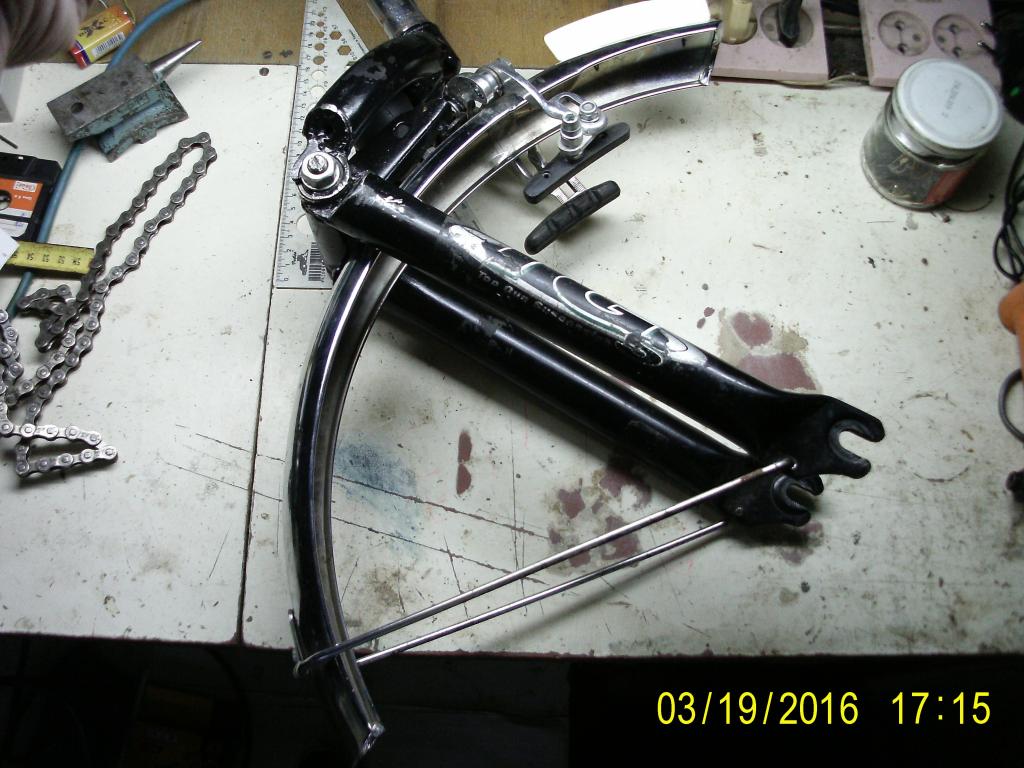

Комплектация:
1. Шарнирная узкая вилка, раньнше изготовленная для лигерада, если ветви цепи проходят на поверхностью переднего колеса. Здесь стержень вилки безрезьбовый.
2. Вилку буду переделывать исключительно под данный проект- изменю верхнюю часть компонента.

_________________
Владимир Мазурчак
формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
Велобег "Ветеран" - первий в Полтаве.
http://velomobile.org/forum/search.php? ... =firstpost

Векто натяжения цепи почти один в один совпадает с вектором сжатия подвески. Можно, конечно, попытаься посчитать не будет ли это хорошим антискватом, но помоему выйдет суровый перебор и подвеска, особенно если только передняя (влияет на центр крена), будет хорошо так cжиматься от педалирования.

Но для этого надо знать длину базы, расположение ЦТ и оси хода подвески. Впрчоем, еще не факт, что даже Linkage такое возъмёт...

При торможении (за обод) подвеска разжимается- для информации. И это серьёзный недостаток. Трасёт из-за неровностей обода.
На днях дам в чертежах полный передний привод- тогда и подискутируем.
Читаю личку.

_________________
Владимир Мазурчак
формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
Велобег "Ветеран" - первий в Полтаве.
http://velomobile.org/forum/search.php? ... =firstpost

А где тут тормоз, кстати?



В общем да, было бы интересно.

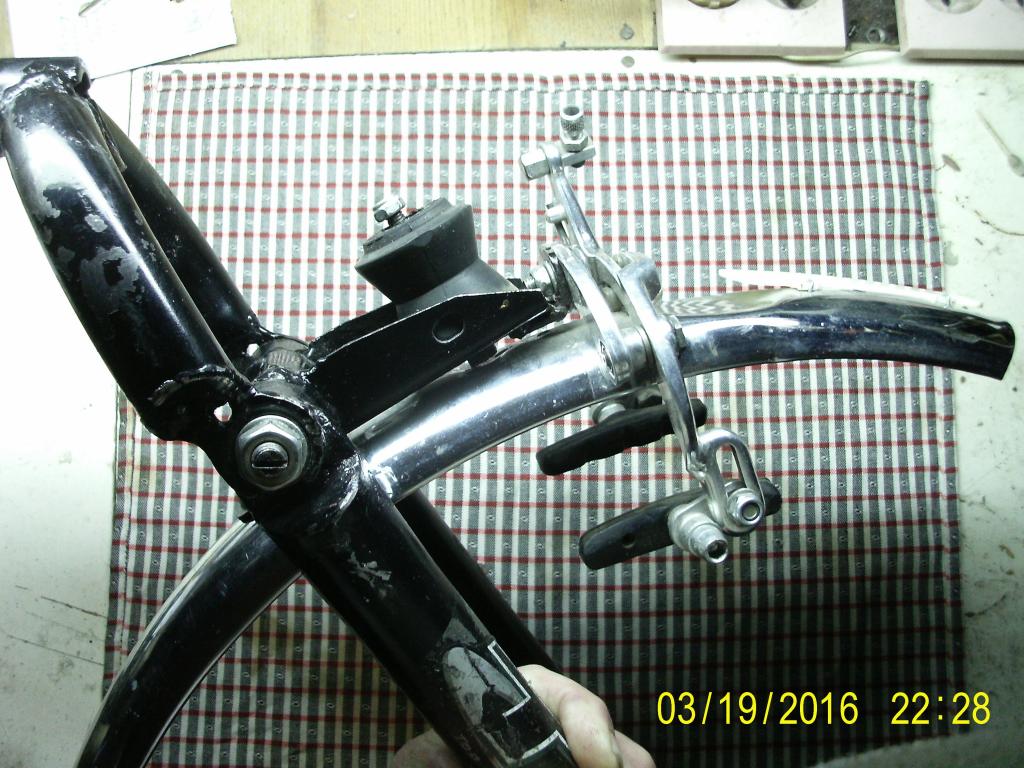

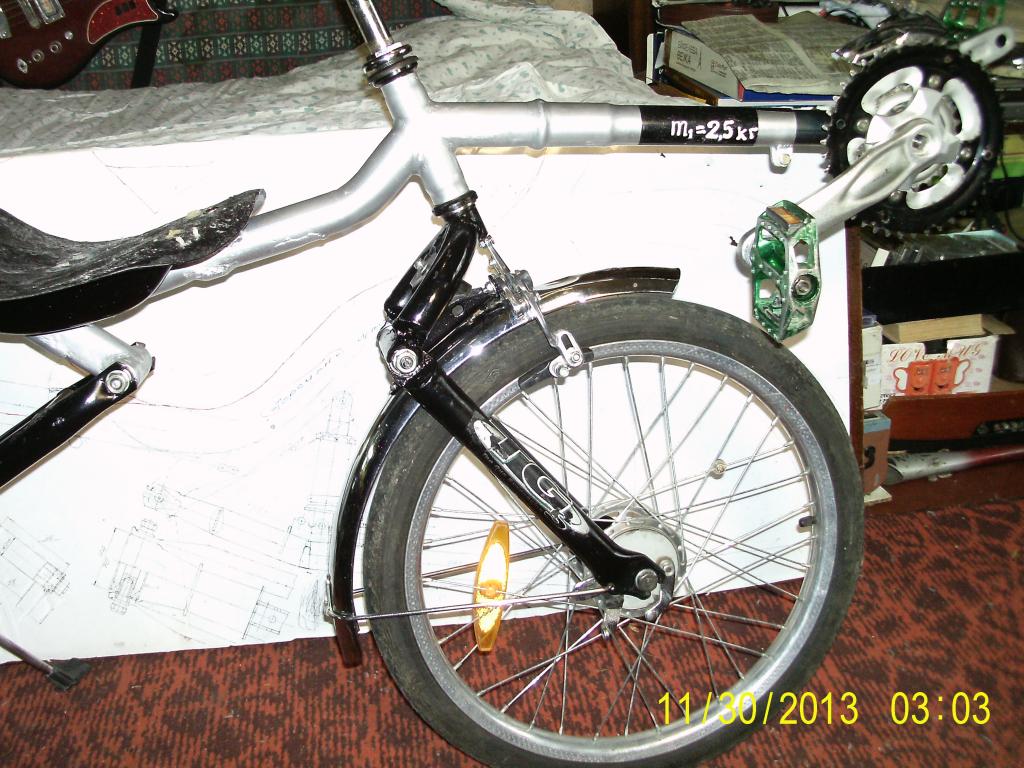

Показываю со своего лигерада "Срібна зірка"- тормоз "Синхрон".
По теме -будут спаренные крабы на опоре щитка. На форуме этот принцип дискутировался.

Добавлено через 3 минуты 27 секунд:
Олегу, обратите внимание на крепление опоры щитка к вилке (усики).

Добавлено через 24 минуты 9 секунд:
Ещё фото:

_________________
Владимир Мазурчак
формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
Велобег "Ветеран" - первий в Полтаве.
http://velomobile.org/forum/search.php? ... =firstpost

Так у вас тормоз не на рычаге подвески! Ну тогда разумеется... а чем вы так сделали? Для того, чтоб анти-клевок в конструкцию включить?
Если перенести тормоз по типу вибрейков на нижний рычаг - он не будет оказывать влияния на подвеску.

бред. рисуй вектора сил.

Приходиться раньше времени описывать концепцию:
1. Двухкомпонентная вилка состоит из малой вилки (подковы) и вилки колеса, соединённых шарнирно вне колеса. Между ними аморт-эластомер автом.-й с дополнительной пружиной. В таком сочетаний мелкоту отрабатывает пружина.
2. Вилка колеса имеет П-образную полку для аморта, а в подкове- переиычку.
3. Щиток и тормоз крепятся к П-образной полке вилки колеса.
4. При торможении система поднимается (+) эффект, но дополнительно грузится тормоз, входит в резонанс до неприятностей.

Добавлено через 7 минут 37 секунд:

Это не иследовательская тематика, но культурное общение будет не лишним.

_________________
Владимир Мазурчак
формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
Велобег "Ветеран" - первий в Полтаве.
http://velomobile.org/forum/search.php? ... =firstpost

Не соблаговолит ли, любезный гуру мясных волокон и его преосвященство - любитель текстовбезпереводов, мистер Балор, нежнейше взяв инструменты в руки и, хотя бы, приблизительно доверив свои мысли художественному произведению, начертать для нас - его читающих, так любимые им, вектора сил, действующих на данную подвеску при торможении.
заранее премного багодарен за графические пояснения и культурные комментарии.

Ну вот, ясное дело, принимается.
К моей теме не мешал бы и шашлык, с его стороны, пока символический.

_________________
Владимир Мазурчак
формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
Велобег "Ветеран" - первий в Полтаве.
http://velomobile.org/forum/search.php? ... =firstpost

Насчёт интеграшки:

Вот, почитайте:

http://www.birota.ru/tech/techdocs/headsets.php
http://velowiki.org/wiki/Рулевая_колонка

Они разные бывают, но это 100 пудов обычная 1.1/8" интеграшка.

На Али 10 баксов стоят:
http://ru.aliexpress.com/item/New-MTB-M ... 13230.html

Просмотрел, впечатляет.
Выходит, что и я, своей работой, причастен к рулевой интеграции в варианте, когда руль интегрирован в переднюю раму.

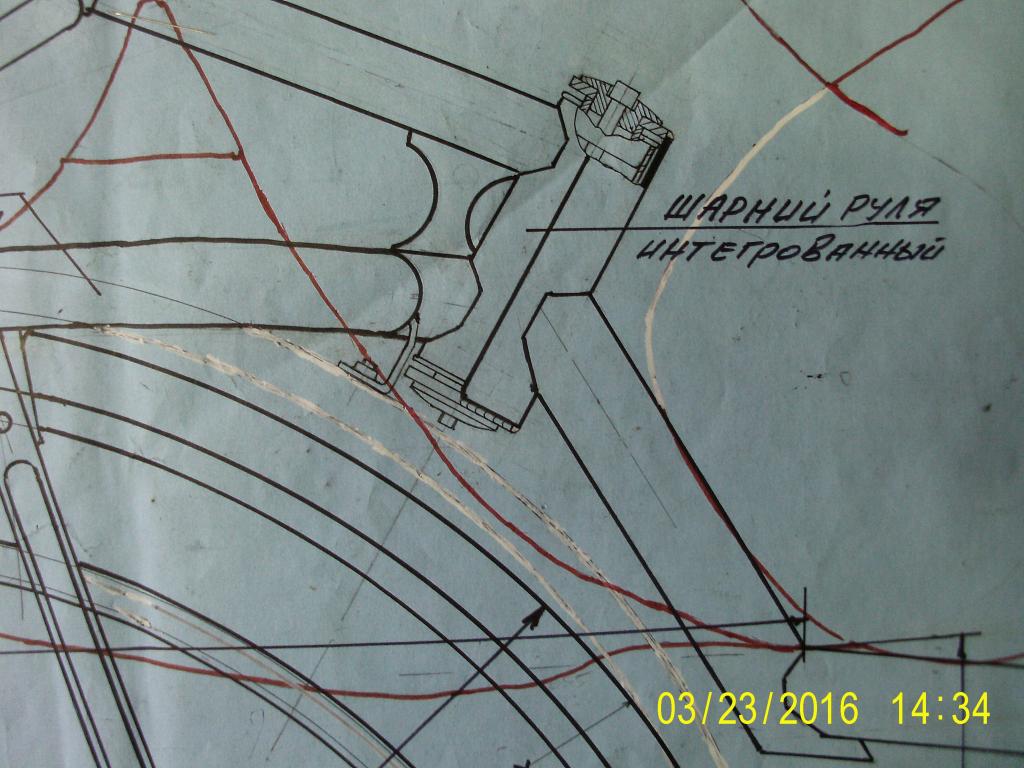

Описание рулевого шарниора: состоящего из передней рамы, где с зади расположена труба шарнира с внутр. Ф35 мм с обеих концов, в которые посажены упорные станд.
пром . подшипники, имеющие контактные упорные фланцы. Ответная часть находится на задней части рамы, спереди которой вварено пол трубы, в торцы которой вварены по шайбе, которые. при сборке, контактируют с супорными подшипниками посредством центрирующих крышек, стянутых монтажной шпилькой (длинным болтом).

Добавлено через 5 минут 54 секунды:

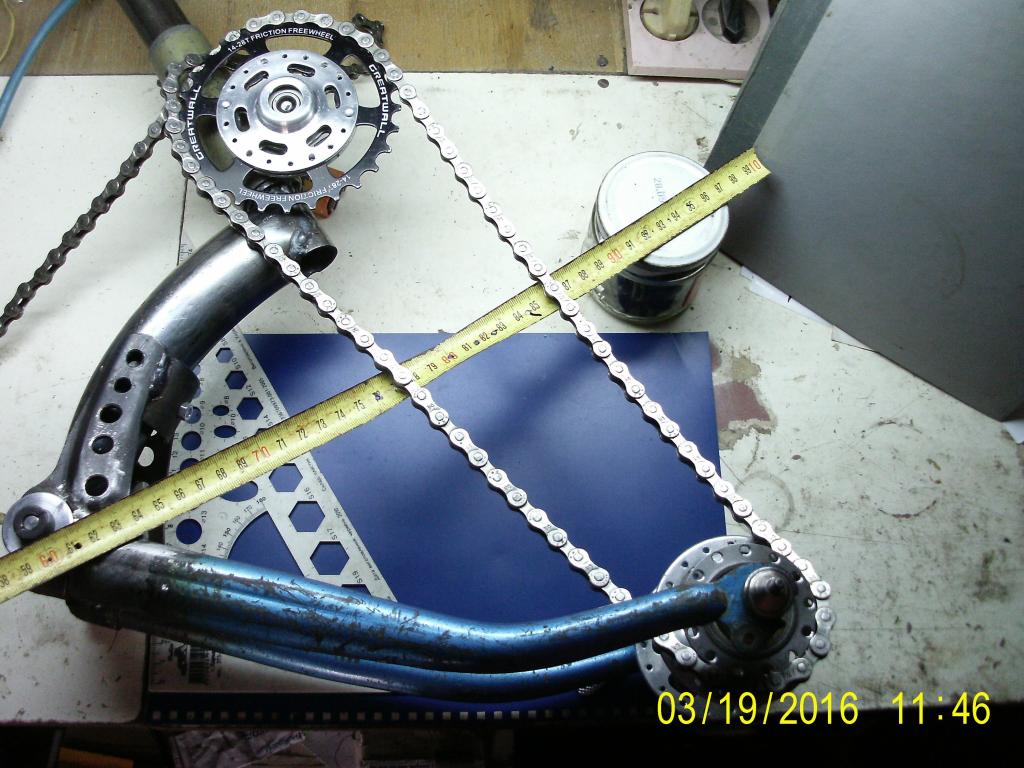

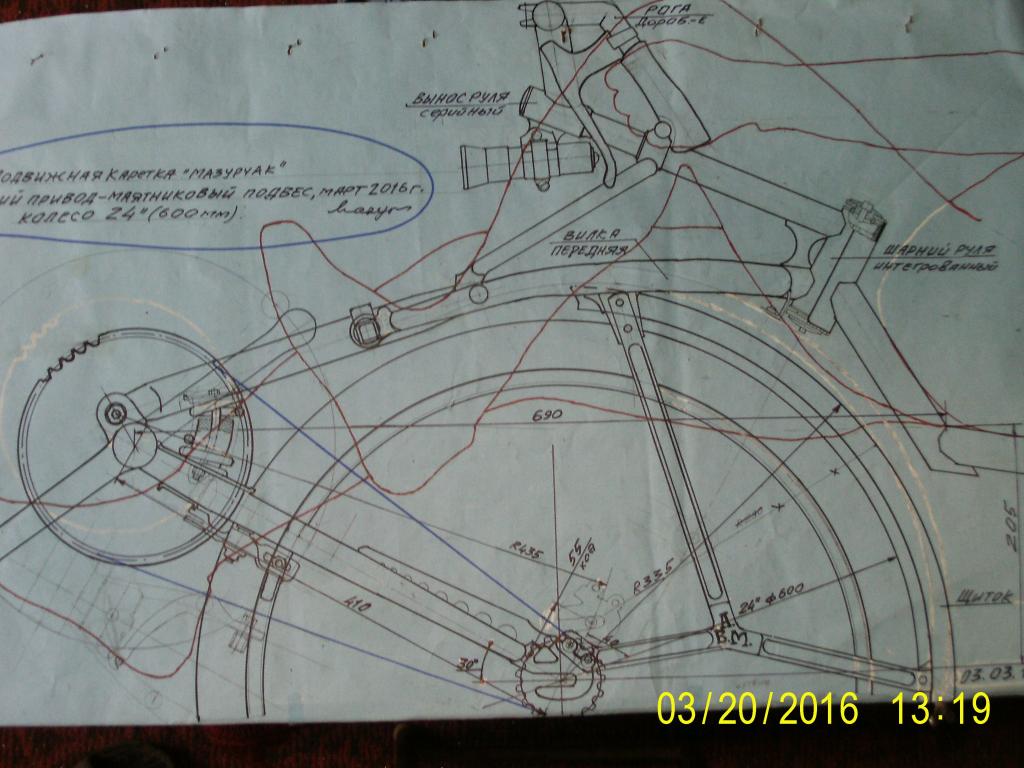

Передний привод-маятниковы подвес:

Добавлено через 4 минуты 37 секунд:
Шарнир привода: увеличено.

_________________
Владимир Мазурчак
формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
Велобег "Ветеран" - первий в Полтаве.
http://velomobile.org/forum/search.php? ... =firstpost

может пригодится?

По статистике БМ, длиннобазники медленее.
Трение даже ламинарного потока возрастает, и шанс перехода в турбулентый выше, насколько я понимаю.

Balor, может быть создавать не гладкую поверхность корпкса, а типа акульей кожи... микротурбулентности и всё такое прочее сколково. нанотехнологии.

Ну, в теории да, на практике нужены либо миллионы лет эволюции, либо аэрокосмический бюджет

Естественно, привод оригинальный и захватывающий.
На пост №36. До этого ещё далеко. А материл в тему.

_________________
Владимир Мазурчак
формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
Велобег "Ветеран" - первий в Полтаве.
http://velomobile.org/forum/search.php? ... =firstpost

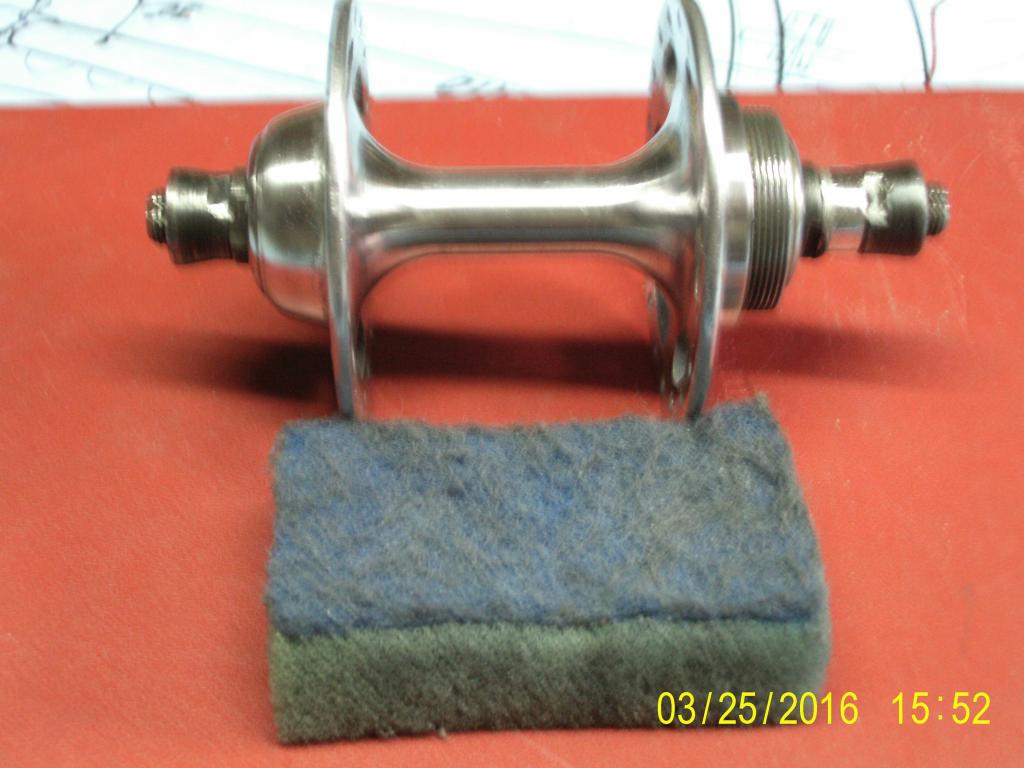

Полировка мочалкой для митья посуды- без пасты ГОИ!
Втулка, как с магазина.

Добавлено через 1 час 37 минут:

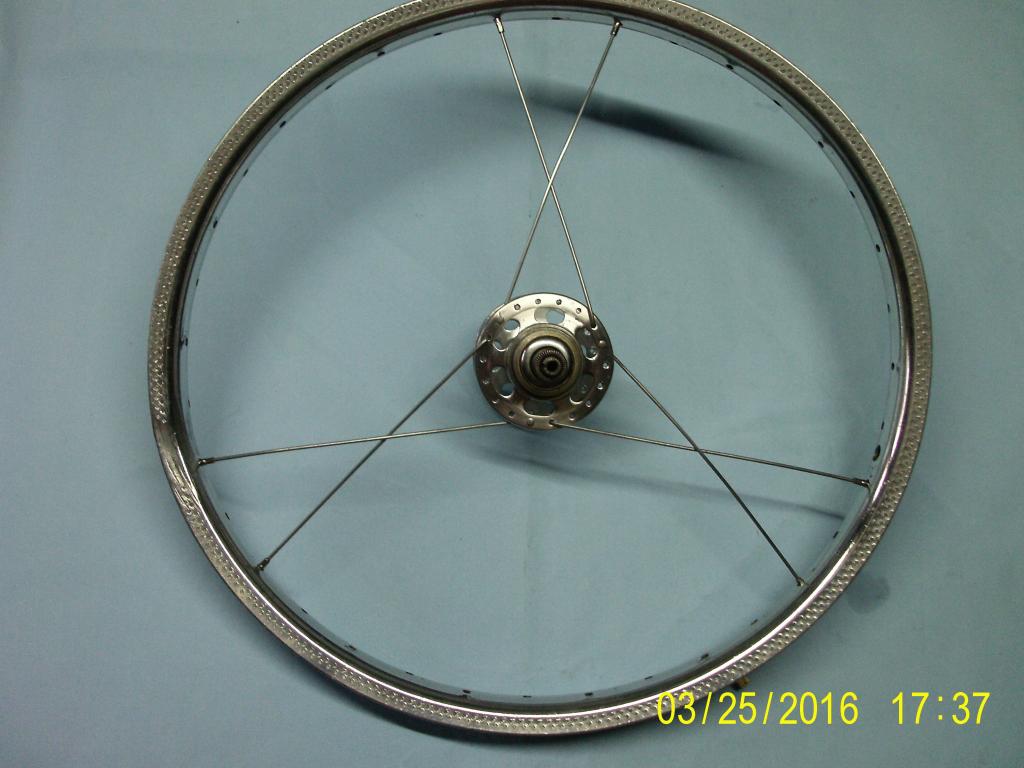

Сборка колеса на 20":- первые шесть спиц. Фланец втулки Ф=75 мм, длина спицы=185 мм.
Владимир Аксентьевич, сколько можно просить не флудить, не мусорить в теме? Тема - про шасси стримлайнеров - при чем тут кухонная мочалка? Ну уже прям неудобно столько раз замечания делать - не стоит темы засыпать мусором... О-Witte

_________________
Владимир Мазурчак
формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
Велобег "Ветеран" - первий в Полтаве.
http://velomobile.org/forum/search.php? ... =firstpost

А зачем вам такое колесо? В стримлайнер? Можно фото этого обода изнутри (со стороны покрышки)? Сдается мне, что обод внутри не имеет выступа под точную посадку покрышки, то есть невозможно поставить покрышку так чтобы отсутствовало радиальное биение.

_________________
Изобретаю велосипед
https://denedi.com
https://vk.com/denedi_cycles
https://vk.com/liegeradpifagor

Способом шесть спиц проверяется длина спиц. Ниппеля накручиваются в потай со спицами, а нажатием на втулку проверяется зонт.
В моём запаснике только спицы на 185 мм (?), возможно, и длинноватые.
Это алюм. обод с велосипеда "АИСТ" (Минск), проблем с точной посадкой покрыхи не возникало.
Это первый этап привода-приводное колесо на 20". Покажу с покрыхой позже.
