Кто знает что то интересное про этот веломобиль?

_________________
Титаник построили профессионалы. Ноев ковчег-любители!

Не 2-х, а 4-местный он, это "Золотая пролётка", машина весьма известная. Было бы здорово, если бы ты нарых по ней новую инфу (ибо её не так много, как кажется)
Я, дурак, не подошёл и не облазил

_________________

Есть ее чертеж, сфотаный Михаилом, и фотографии с разных ракурсов, а также видео, как оно ездит. Выложить?

_________________
Изобретаю велосипед
https://denedi.com
https://vk.com/denedi_cycles
https://vk.com/liegeradpifagor

Конечно, Денис! Опытом, наработками надо делиться, если автор не против.

_________________
Время собирать... веломобили!

Денис, выложи пожалуйста! Очень интересно!!!

Я еще смог найти вот такую инфу:
Юрий Карцев живет в г.Люберцы

Сюжет ТВЦ за 30 июня 2009 (про веломобиль рассказывается в конце сюжета):
http://www.tvc.ru/ShowNews.aspx?top=5&id=ba3efc40-b8ec-4bae-9150-6426c0a34404

Там есть детали от вертолета

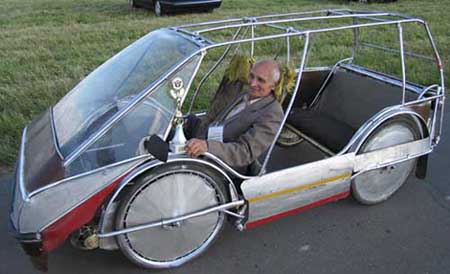

На фото изобретатель веломобиля Карцев Юрий Андреевич.

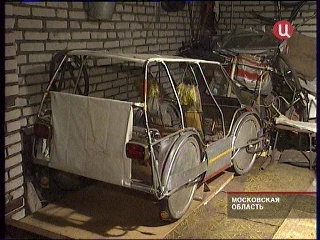

Вид ВМ сзади

_________________
Титаник построили профессионалы. Ноев ковчег-любители!

Денис, так где обещанная инфа?

_________________
Титаник построили профессионалы. Ноев ковчег-любители!

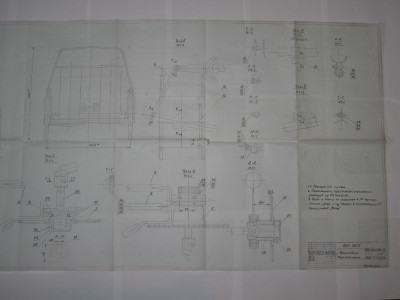

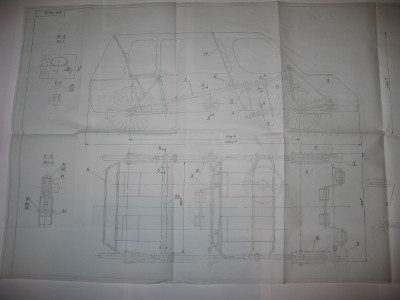

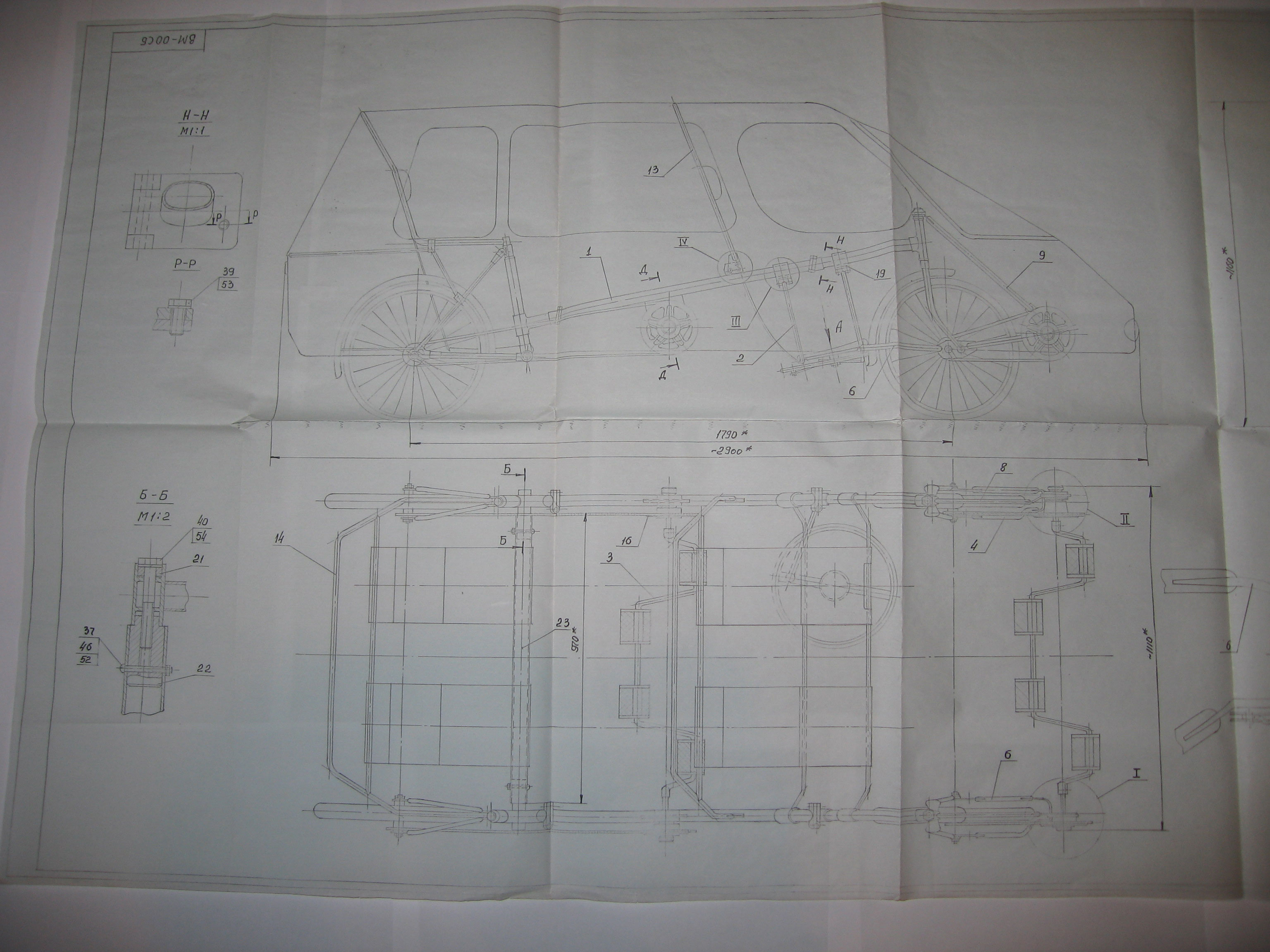

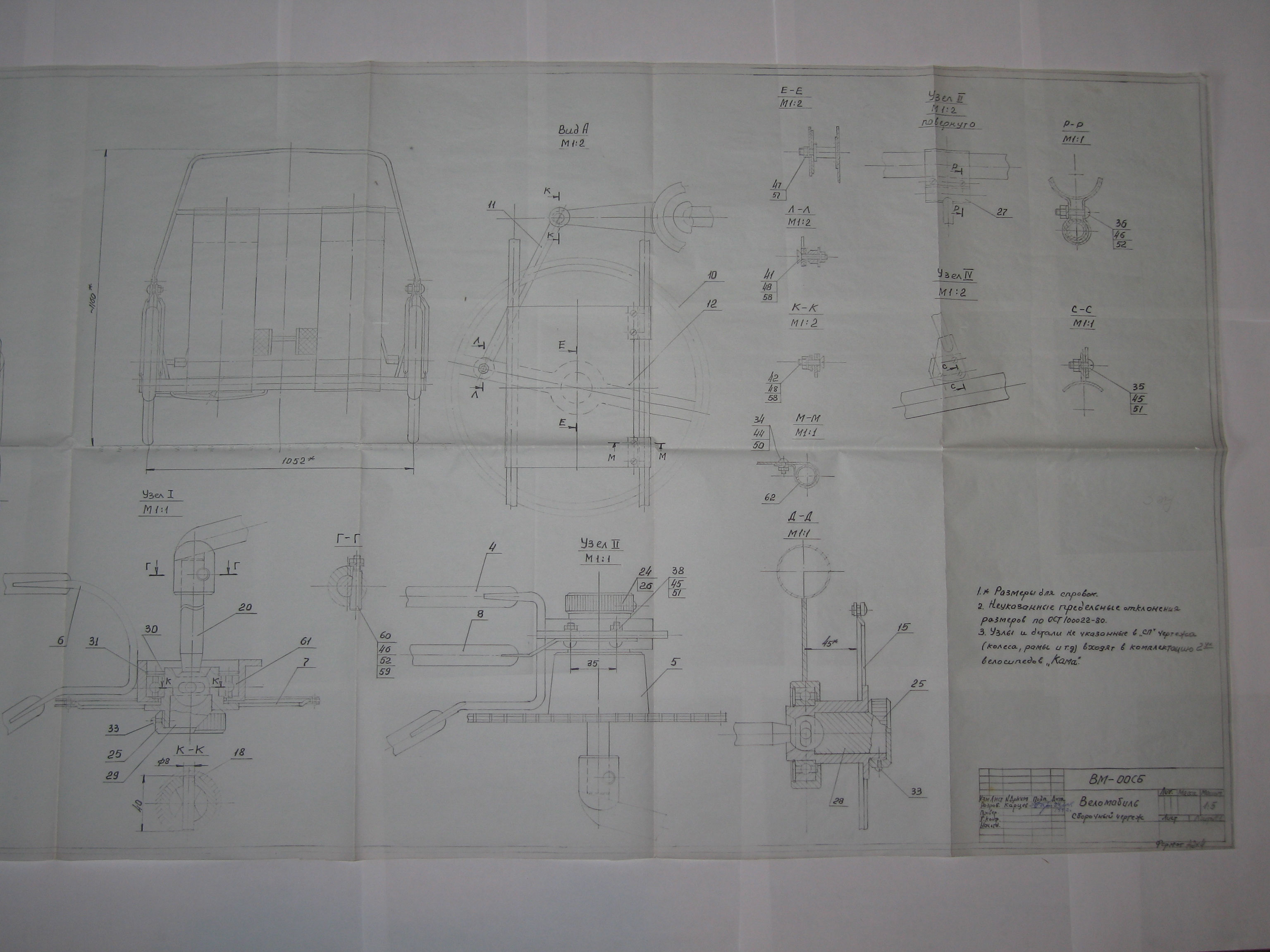

Вот чертежи прототипа "пролетки". Реальная "пролетка" имеет не мазурчаковский привод как на чертеже, а питоноподобный. Я на этом ВМ катался в 2005 году, когда опыта езды на питонах еще не имел - трудно было понять как можно ногами направлять ВМ в нужном направлении . А представьте, каково двум наездникам, сидящим впереди, договориться в какую сторону поворачивать (ведь они оба могут им управлять)? Я такой вопрос задал Карцеву в апреле 2009 года на выставке "Архимед". Его ответ меня поразил: "Просто один из "пилотов" отключает мозги и крутит педали, позволяя второму рулить". Ну, раз этот ВМ существует и успешно передвигается, значит это работает
Очень интересно нам при случае будет повторить эту конструкцию на свой манер, ведь питоны - это наше все

_________________
Изобретаю велосипед
https://denedi.com
https://vk.com/denedi_cycles
https://vk.com/liegeradpifagor

То есть реально рулевые колонки находятся под сиденьями? А задние что? Тоже крутят? Видео у тебя есть говоришь. А руль там есть?

_________________

Денис, а фотки/видео можешь пожалуйста еще выложить?

_________________
Титаник построили профессионалы. Ноев ковчег-любители!

Они находятся сбоку от сидений, а как у питонов (ну подумай немного и все поймешь - это как два питона двухколесных связанных вместе)

Нет. Я ошибся, назвав его полноприводным. Хотя на чертеже задний привод и педали для задних седоков присутствуют.

Видео позже выложу на ютуб, дома канал не позволяет исходящий.

Как говорят опытные "питоноводы": "Руль придумали трусы"

_________________
Изобретаю велосипед
https://denedi.com
https://vk.com/denedi_cycles
https://vk.com/liegeradpifagor

У питона колонка где-то под яйцами находится, и ты вокруг неё крутишься. А тут ось поворота несимметрична относительно сидений? Не представляю как тогда будет каретка перемещаться и как педалить в поворотах...

_________________

Shuriken, ты не прав. Кури чертеж внимательно - педали располагаются по оси сидений, и линия "сиденье-педали" параллельна линии "рулевая колонка - шарниры, которые около педалей".

Карцев все правильно продумал.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

Денис, Пролетка таки полноприводная.
Посмотри внимательно вот этот ролик ТВЦ: http://www.tvc.ru/ShowNews.aspx?top=5&id=ba3efc40-b8ec-4bae-9150-6426c0a34404

Там на последних секундах (2.20/2.47) будет момент где Карцев сидит на заднем сиденье и крутит педали (безкареточные кстати).

_________________
Титаник построили профессионалы. Ноев ковчег-любители!

А под рассажиром-то нет что ли ничего?

_________________

то есть?

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

Я опять не втыкаю, как оно поворачивает! На чертеже цельный коленчатый педальный вал, с ним на одном подрамнике оба передних колеса (а как иначе?) Где ось врещения? Что за окружности нарисованы под левым передним сиденьем?

_________________

От педального вала на цепь усилие передается карданом.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

Тогда мы получаем неподвижную "каретку", никаких питонов и ось вращения в месте расположения кардана и как следствие огромный трейл!

_________________

Ось поворота под сиденьем, каретка подвижна, карданы с педальным коленвалом смещаются вслед за каретками.

_________________
Моржов Сергей.

Под каким сиденьем? Под левым или под правым?
