Да без проблем. Мне все равно в чем ты рисуешь, лишь бы было понятно что и как.
С удовольствием. И так:
1. Перенести консоль компа/фонаря к каретке.
2. Добавить заднюю трубу-консоль.
3. Добавить подножку.
4. Озвучить предполагаемые габариты в обоих вариантах.
5. Так и не продумано крепление руля.

Добавлено через 1 минуту 44 секунды:

Все 24''
И отрисуй, пож, с учетом списка пожеланий.

Добавлено через 1 минуту 58 секунд:

А посоветуйте, что будет оптимально для такого аппарата?

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км, в 2018 году - 592 км.

В сезоне 2019 года, я проехал на трайке уже: 10 км

Легко...по месту...

То же самое. Знаю, помню...

Какую и для чего?

Сейчас сделаю...

Продумано, но не прорисовано... Твои пожелания я помню

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

Сколько наружний размер по покрышке принимать для 24" колеса?

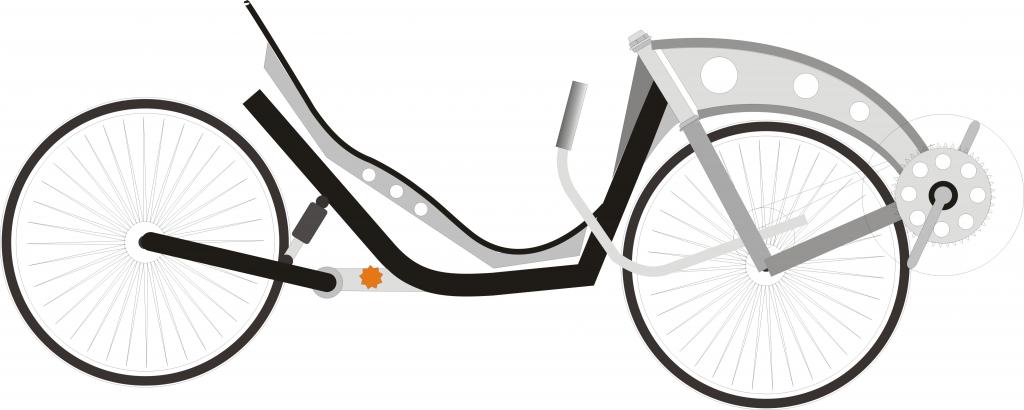

Грей, ну вот предварительно по размерам:
Высота нижней точки сиденья - 265 мм,
Высота каретки - 525 мм,
Расстояние от спинки до педали в дальнем положении - 1055 мм??? Достанешь?
Длинна в конфигурации трайк - 2045 мм,
в конфигурации лигерад - 2245...
Как-то так...
Володя, у тебя кореловский файл есть на чем открыть? Может как-то еще оптимизируешь в Солиде?

Добавлено через 1 минуту 45 секунд:

С "злой резиной"610 мм

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

Чтобы я мог садиться-вставать в варианте лигерада. Что-то типа мотоциклетной V-образной.
Ногой откидываешь до земли и ставишь на нее.

Только что точно померяли: длина ноги от нижней точки спины до пятки - ровно 1000 мм.
Можно ли еще придвинуть каретку?

А ширина?

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км, в 2018 году - 592 км.

В сезоне 2019 года, я проехал на трайке уже: 10 км

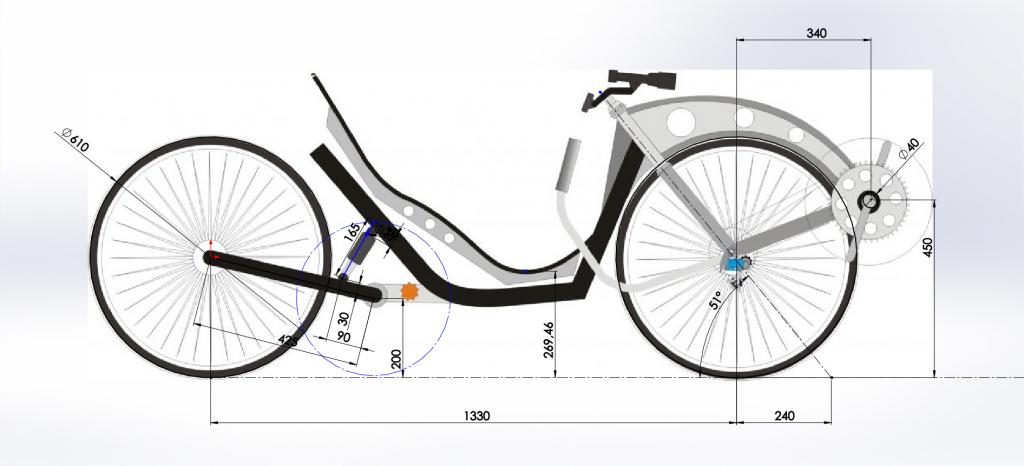

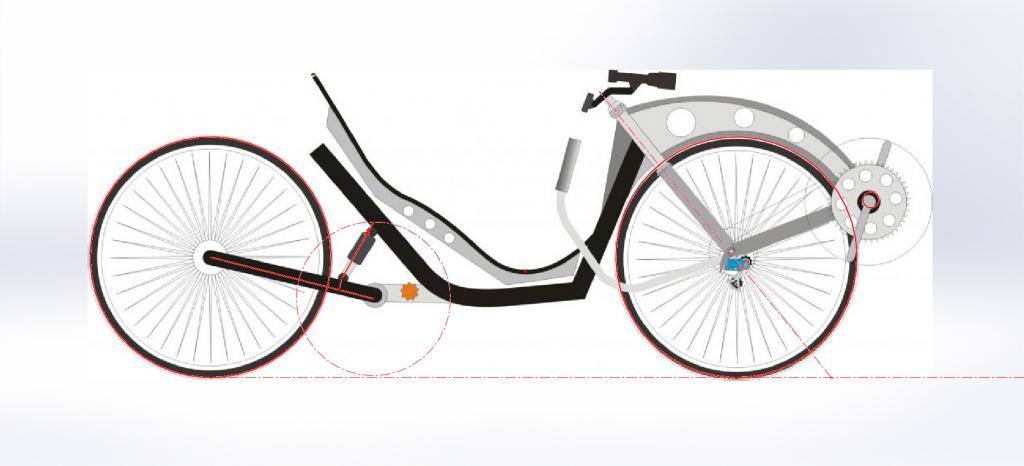

я так, картинку в Солид затащил, только у меня немного размеры с твоими не совпадают.
С амортом может быть проблемка, 165х35 вроде как не лезит, рычажность? и шарниры аморта не на окружности (если это важно)

Та картинка старая, я немного переработал - скинь в личку адрес ящика, перешлю новый файл... Твоя почта й меня была, но чего-то не найду...
С амортом - может, ты что-то придумаешь?

Добавлено через 47 секунд:

У тебя локти на какой ширине? Расстояние между локтями?

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

Сейчас с Мишей все меряли и обсуждали. Вобщим, получается так, что ОБШАЯ ширина должна быть не более 700 мм. Иначе он никуда не влезает.
Ширина руля-аватара должна быть 540 мм, а высота 500 мм.

Еще важно - на задних колесах должны быть крылья. Их надо крепить как можно крепче.
И у задних колес, на внутренней стороне, спереди, должна быть какая-то защита, чтобы локти в спицы не попаали.

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км, в 2018 году - 592 км.

В сезоне 2019 года, я проехал на трайке уже: 10 км

Писал уже...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

пишите которые из размеров надо поправить и на сколько

Расстояние от каретки до сиденья я в другой точке мерял... Так очень много, Грей писал о 1000 мм.

Добавлено через 2 минуты 7 секунд:
Володя, если всю переднюю часть вместе с рулевой поставить более вертикально - до угла 65-68 гр. расстояние от сиденья до педали будет меньше... Насколько?

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

Возможно ли максимально сместить назад колесо и каретку, как мажно ближе к центральной стойке? Чтобы было минимально возможное расстояние до педалей.

Высоту руля увеличить на 100 мм (т.е. 600 мм).

Добавлено через 3 минуты 13 секунд:
Просто у нас в комнате стоит один из денди. Мы сейчас на нем макетируем посадку. Это правда питон, но размеры подогнаны под нас с Мишей.

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км, в 2018 году - 592 км.

В сезоне 2019 года, я проехал на трайке уже: 10 км

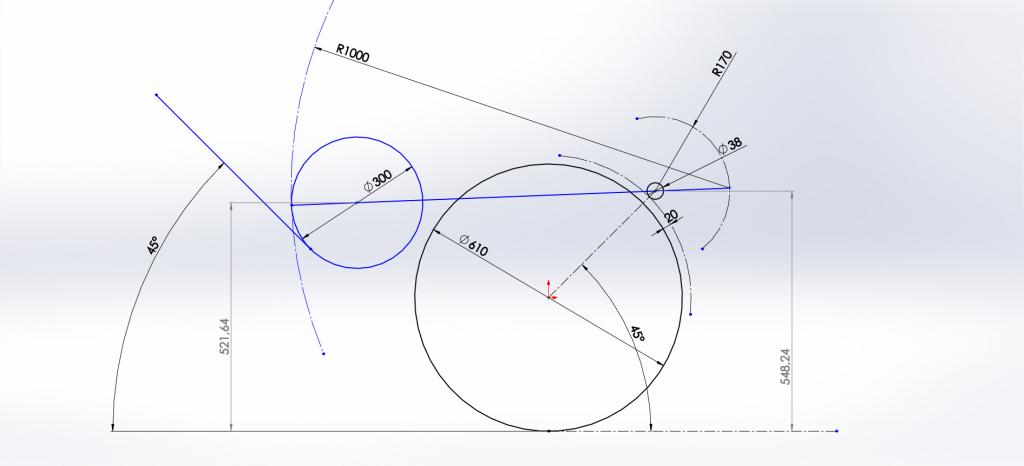

Угол рулевой не влияет на расстояние, влияет высота каретки и расстояние от центра колеса до нее, и высота сидения и расстояние от центра колеса до спинки. Вообще расстояние от педали до спинки в под поясничной зоне у нас константа и равна 1000мм, как я понимаю. Каретка не может быть ближе к колесу чем какой то минимум. Если принять высоту каретки исходя из минимальной реакции на руль при педалировании, то можем получить минимальную высоту сидения при константе 1000мм.

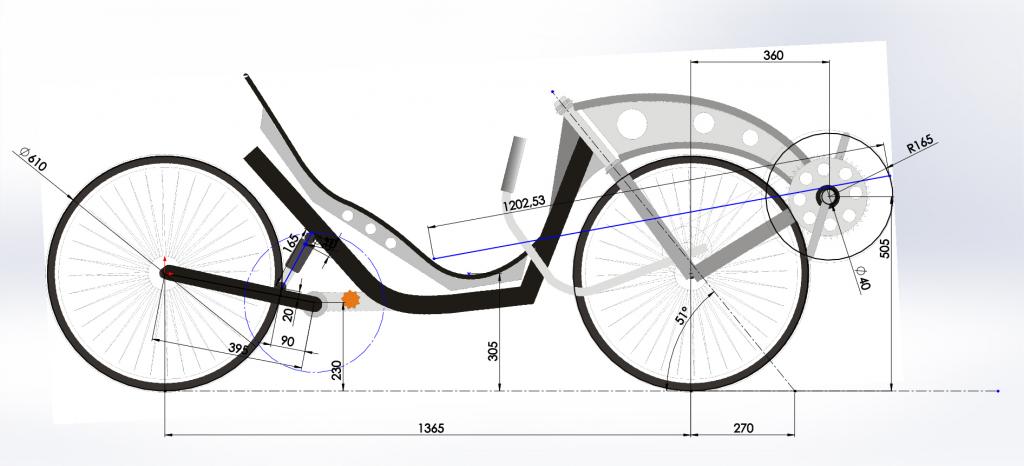

Поменяв угол рулевой, получил расстояние уже не 1200, а 1130 - уже на 7 см меньше... А придвинув каретку к колесу, получаем расстояние меньше минимальных 400 мм - скорости не будут переключатся нормально...

Добавлено через 1 минуту 28 секунд:
А, понял... Володя, ось вращения перенеси на верхнюю часть рулевой...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

По результатам макетирования понял, что при таких углах наклона спинки, мне нужен регулирумый подголовник. Олег, сможешь сделать?

Добавлено через 1 минуту 33 секунды:

Это замечательно.

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км, в 2018 году - 592 км.

В сезоне 2019 года, я проехал на трайке уже: 10 км

Наверное... По типу Азубовского...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...
Правила форума: viewtopic.php?f=5&t=5452

Ну да, устроит.

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км, в 2018 году - 592 км.

В сезоне 2019 года, я проехал на трайке уже: 10 км

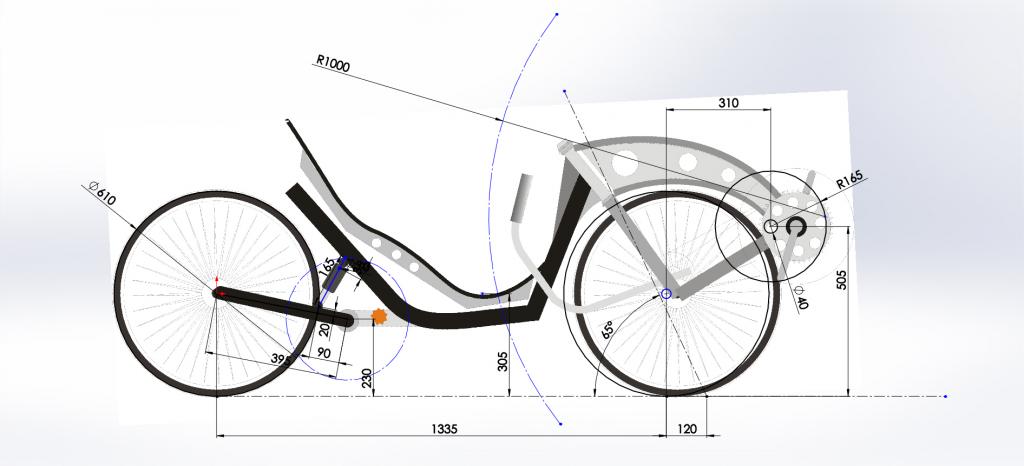

вот такая схема

как все быстро развивается, я аж не успеваю

Не, сиденье очень высоко.
