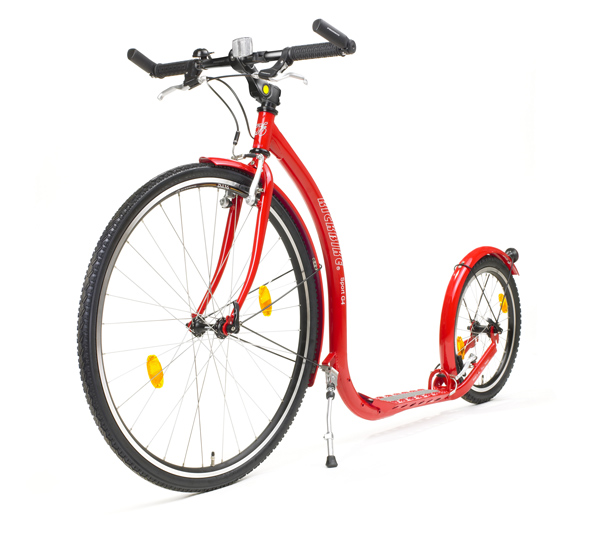

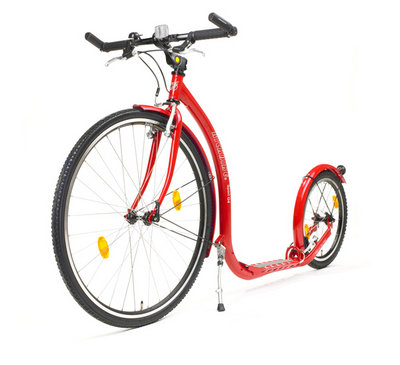

Наконец- то собрался делать самокат, примерно такой:
если вставилась картинка


И вот вопрос, какого диаметра и толщиной стенки брать трубу?
Если вместо центральной трубы брать две трубы, потоньше, параллельно, какую трубу брать?

Расчётная нагрузка 100 кг, колёса 26 и 20 дюймов...
На днях собираюсь ехать за трубой в Металлсервис, могу привезти в Тушино. В машину влезет шестиметровая.

Дело не только в прочности, но и в уровне желаемой жесткости рамы. Я катался на советском еще самокате с рамой из двух параллельных труб примерно 25х1 - 25х1,5 мм , расположенных горизонтально. Рама ощутимо пружинила под ногами. Но не ломалась.

На mc.ru есть такие трубы: Трубы х/д 40x1.5 и Трубы х/д 36x2 - замечательно подойдут, я думаю.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

Я сделал ранее два самоката, в жёсткой эксплуатации уже год. Сегодня уточнил размеры бОльшего. Колёса 26 и 20 дм, высота платформы 15 см, а нужно делать поменьше, лучше 10 см. Длина платформы 45 см, ширина 12 см. Высота руля над землёй 105-110 см. Межосевое 112 см.

Хочется переднюю вилку с амортзатором, но большой вопрос, как это соотнести с высотой платформы (платформа имеет тощину 5 см...) ?
Жду советов, ведь самокат - это почти 1/2 веломобиля... И технология...

Самокат - это даже меньше половины велосипеда, а уж какая это доля веломобиля и говорить не приходится:)
Зачем подвеска на самокате, если ты там и так стоишь?
Толщина платформы 5 см - очень много!
Размеры твоей платформы тоже великоваты.
Поищи, на форуме уже выкладывали самокат.

_________________

Прошло какое-то время...

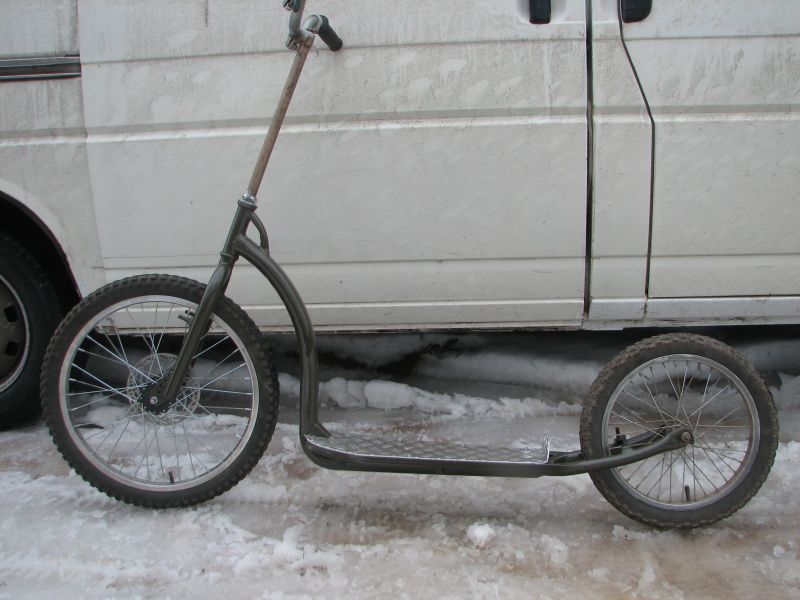

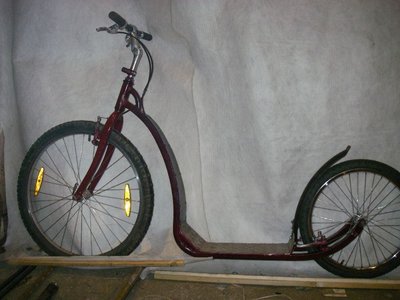

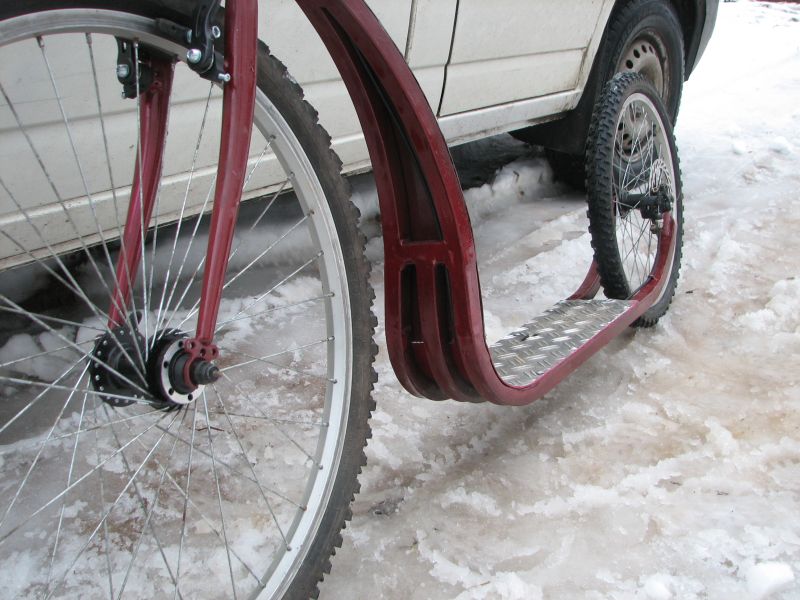

Вот, сделал. Покраски нет, облил из баллончика. Рама - из двух параллельных профильных труб 25*25 , стенка и 1,5 и 2 мм. Гнул простым трубогибом из домкрата, оправки штатные трубные от 1/2 до 2 дюймов.

Остался вопрос, как испытать такую незамкнутую раму? УТРОЕННОЙ статической нагрузкой?

ПрЫгни на нее!!!

Ну или тройную нагрузку цементом нагрузи.

_________________
Моржов Сергей.

Анахуа, извините, её испытывать? Ты что, в серию запускать собрался?

_________________

Красивый аппарат Было бы интересно поставить на таком спидометр и потренироваться, или безшумно покататься по лесным дорожкам,выгуливая собаку.
cdtn , как Вы будете его использовать, и как используются другие два самоката ? Их тоже хотелось бы увидеть.

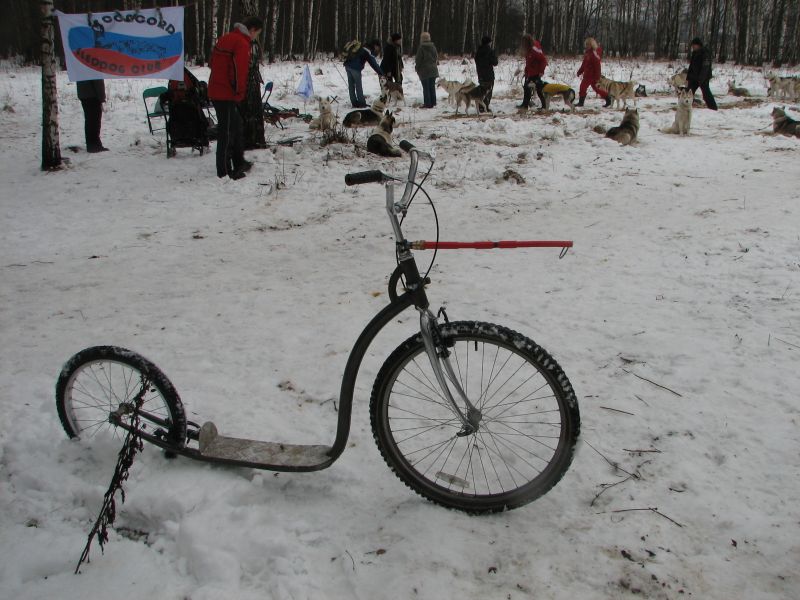

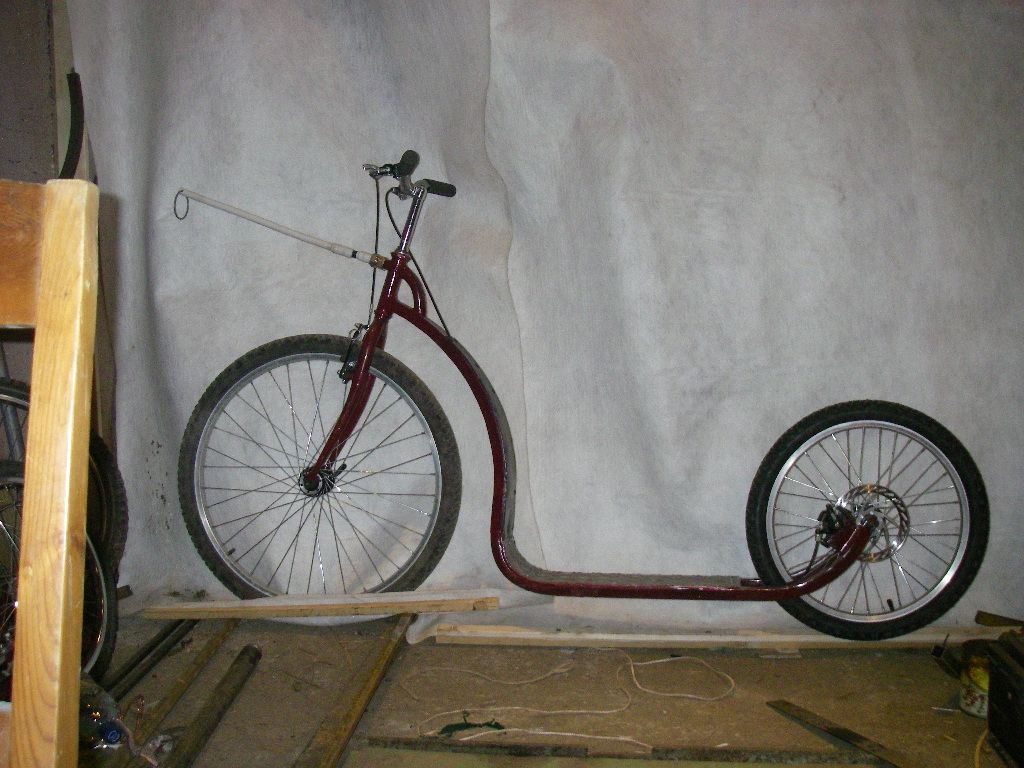

Что за штука на первой фото, рукоятка эта спереди ? Я бы ради испытания прчности скатиллся бы с горки вдвоём с товарищем покрупнее

собачку можно выгуливать и с нагрузкой. \шутка\

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q

Не, можно без товарища, но хорошо разогнаться и врубиться в стену или в столб, а лучше просто без самоката и головой ап стену

_________________
Изобретаю велосипед
https://denedi.com
https://vk.com/denedi_cycles
https://vk.com/liegeradpifagor

Пять штук это серия?
Собираюсь провести статические испытания, положить на платформу штук 70 полнотелого кирпича. Отчёт предоставлю.

Хорошоая конструкиция, аккуратно согнута. У тебя трубогибная машина есть?

_________________

Трубогиб простой самый, домкрат и набор трубных оправок ну и руки.

Может я что не понимаю, но как домкратом погнуть такие одинаковые и равномерные радиуса? Оправки ессно под прямоугольную трубу?

_________________

ну шурикен это то какраз достаточно просто радиус большой

Красивые самокатики. Очень акуратно сделано. Респект.
Как поклонник самокатного катания очень рад, что кто-то занимается этим так серьезно.

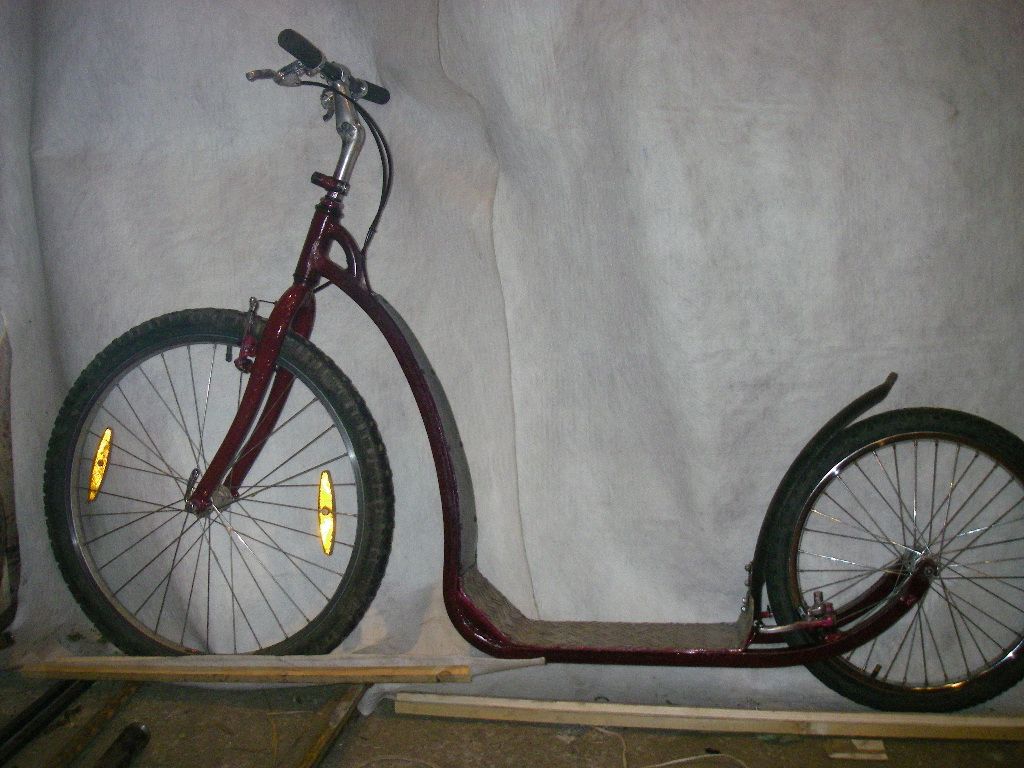

А не великоват ли просвет на твоих аппаратах? Например на картинке "6.jpg" видно, на сколько высоко платформа от земли. Удобно ли так? На мой взгляд, слишком высокая платформа снижает эффективность толчка. Такой просвет больше подходит для самоката-хардтейла.
На моем жестком просвет в два раза меньше.

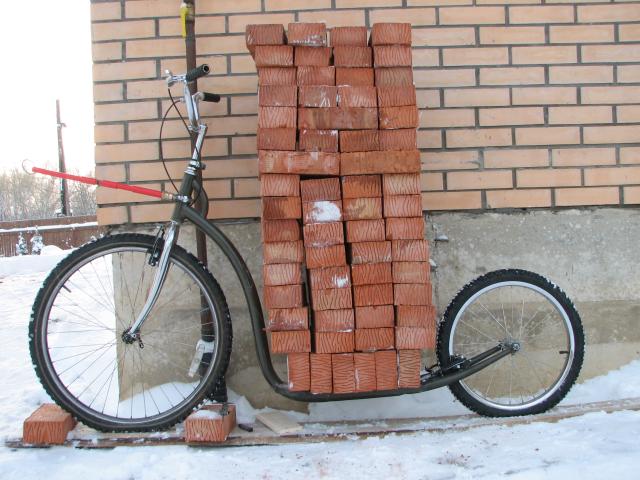

Правильно ли я провёл статические испытания? 254 кг. Клал бы ещё, исугался, что пирамида упадёт.
Остаточных деформаций нет.

Нормально. Желательно, конечно, в одну точку всю нагрузку приложить, но и так пойдет.

_________________
Моржов Сергей.

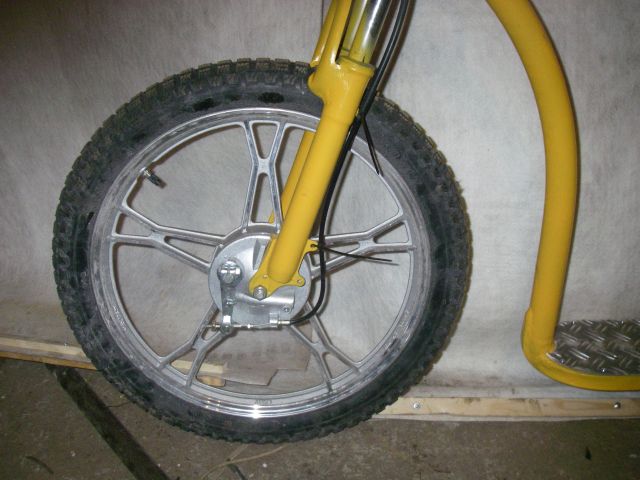

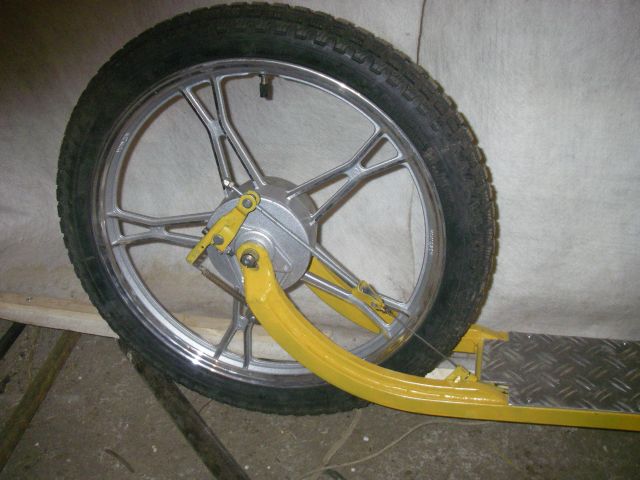

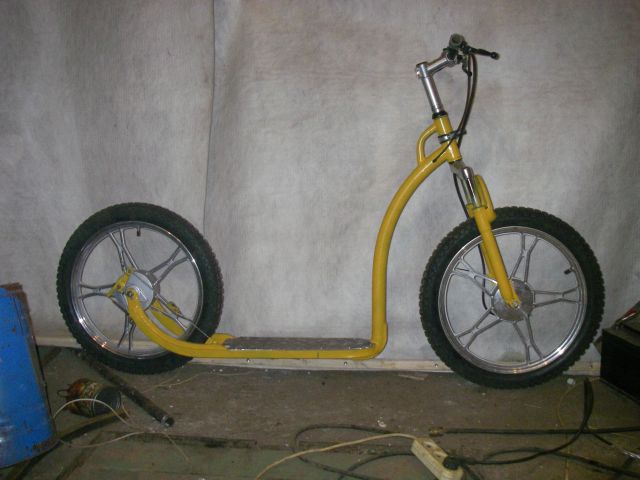

А ЭТО является половиной веломобиля?

Вес колёс в сборе 12 кг. Аппарат весит 26 кг.
Платформа 45*16, высота при несжатой вилке 14 см.

ДВАДЦАТЬШЕСТЬ КИЛОГРАММ!!!! ААААА!!!!
абалдеть....... я в ауте
