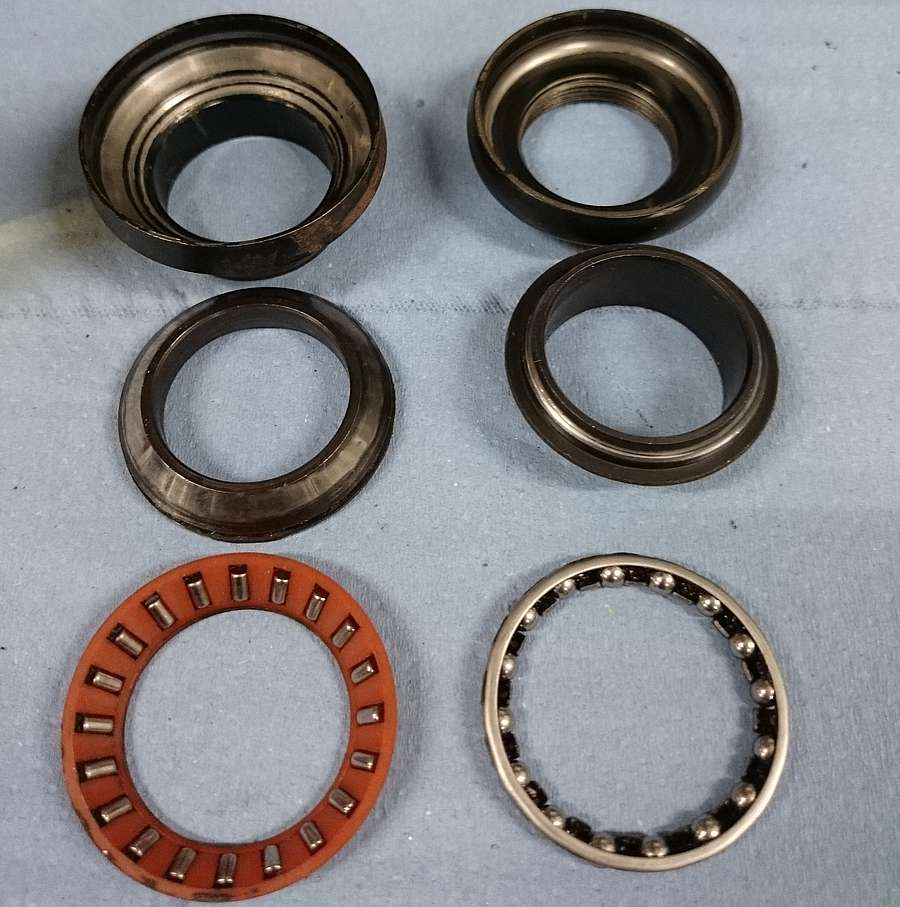

Разобрали изношенные рулевые(не я). Помыл, сфотал дорожки от шариков и роликов.

_________________
Время собирать... веломобили!

интересно, у роликов них есть конусность (различный диаметр на разных концах)?

Ааааа... Забыл совсем. Самому интересно. Позже измерю.
-----------------------------------------------------------------

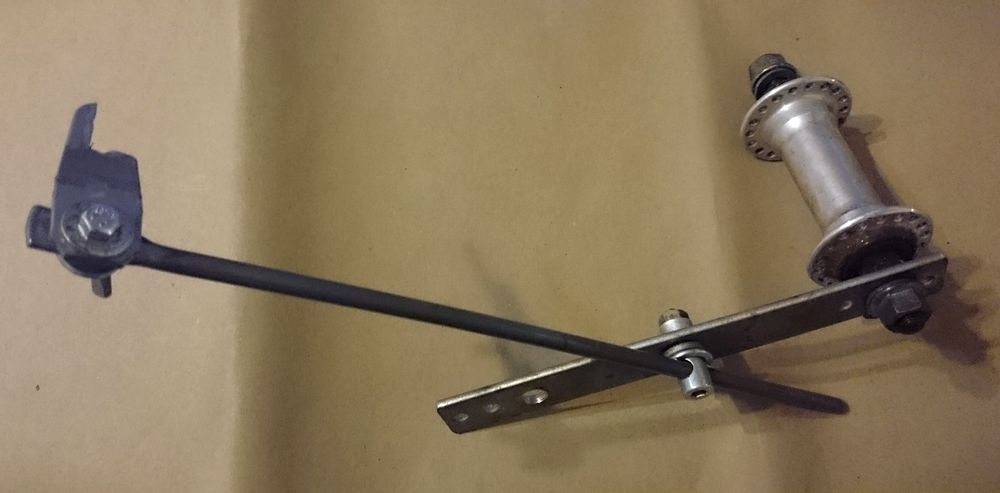

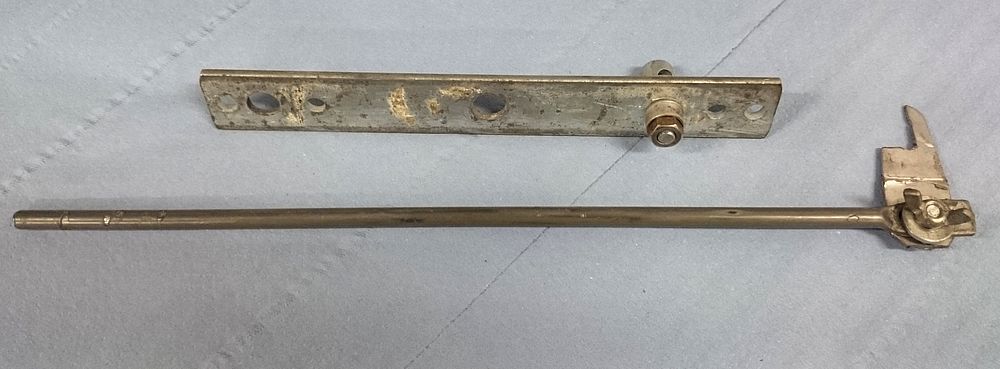

Выложу еще тепленькие фоточки "Простейшее приспособление для правки колес"
Работы минут 20. Для колес от 28" до 12". Индикатор дает показания и "яйца" и "восьмерки".
Зажимается штатной гайкой втулки. Потом, не сбивая настроек, устанавливается на вторую сторону оси для контроля соосности.
Железяку можно зажать в тиски.

_________________
Время собирать... веломобили!

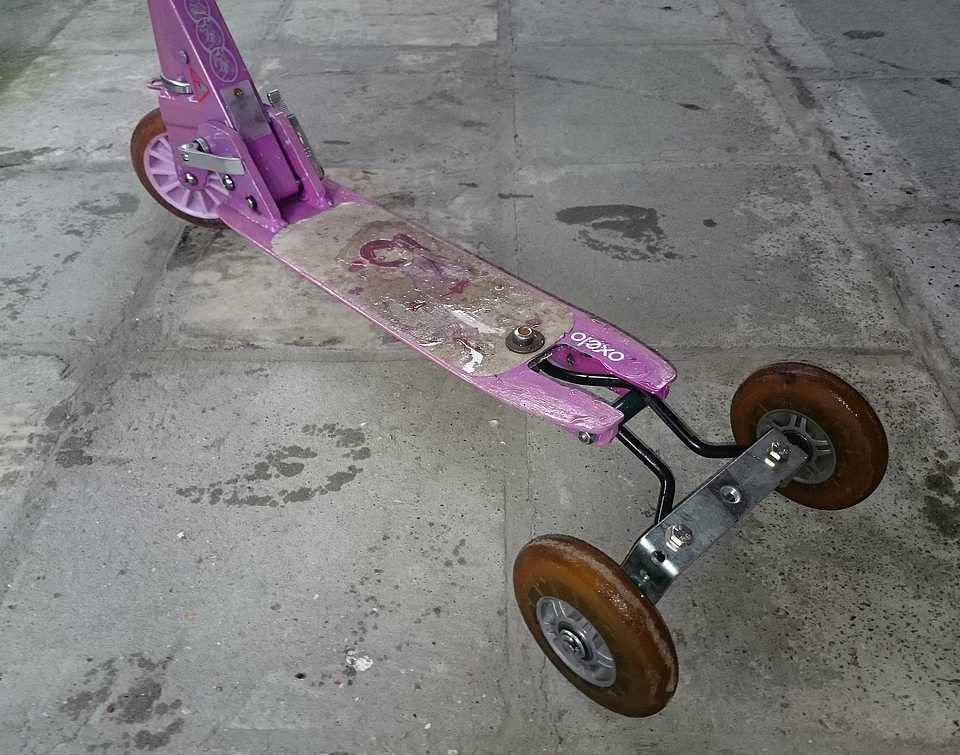

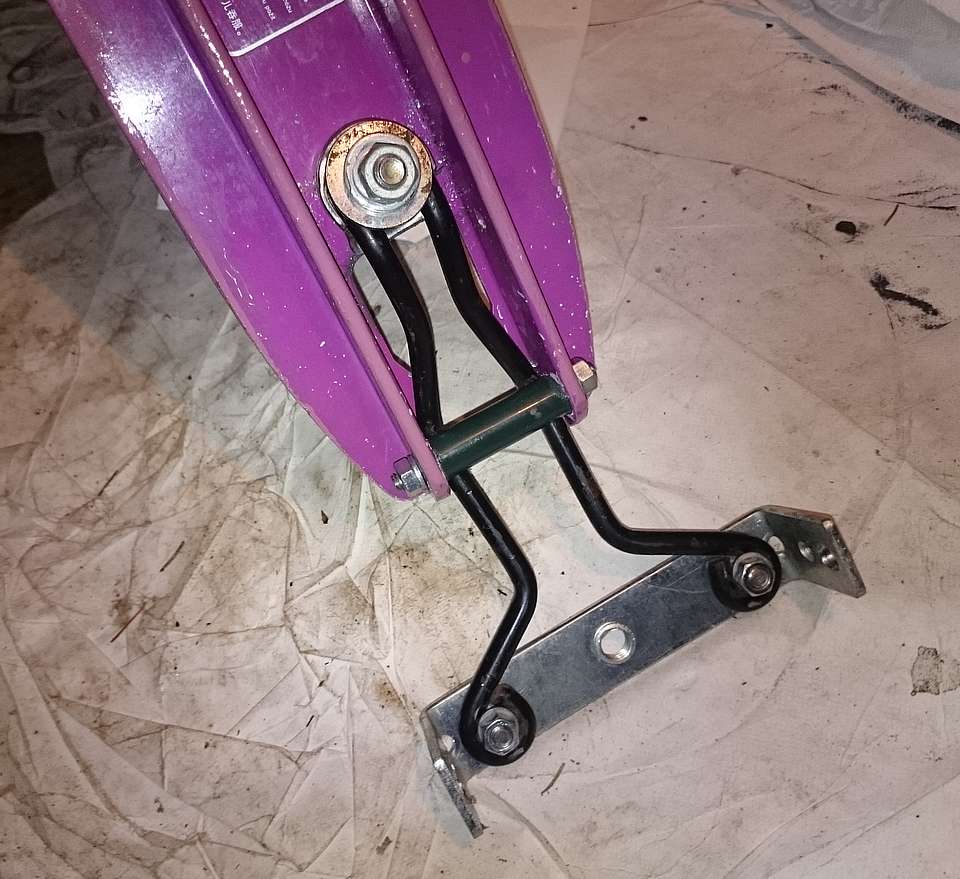

Для маленьких детишек делал устойчивый самокат. Трехколесный. Сначала ставил спереди два колеса. Неустойчивый в повороте получился из-за угла в рулевой. Поставил вперед колесо чуть больше диаметром для сохранения трейла. А сзади укрепил пружину от велоседла. К ней задний мост.
Получился УСТОЙЧИВЫЙ, НАКЛОНЯЕМЫЙ, ПОДРЕССОРЕННЫЙ самокат-трайк.

Добавлено через 1 минуту 23 секунды:
ага, фоточки не могу дать-достигнут предел...

_________________
Время собирать... веломобили!

.
Повторение-мать учения: не верное фото. Нужно изображать системы в рабочем положении. Пост №74. Показано правое колесо.

На пост №110. Показан П-образный великолепный задний мост с дифференциалом. Его можна легко сделать подвесным.

_________________
Владимир Мазурчак
формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
Велобег "Ветеран" - первий в Полтаве.
http://velomobile.org/forum/search.php? ... =firstpost

Ребята модераторы! Ну дайте еще места под фотки!
(или старые из разных тем надо поудалять?)

DSC_2247+05.jpg => Достигнут максимальный общий размер ваших вложений.


Добавлено через 1 час 48 минут 23 секунды:
фотки от самоката

_________________
Время собирать... веломобили!

Олег сказал, что это вирус и надо чистить кэш, но видимо пока не почистили. А если фотки удалять, форум быстро закончится.

А, пост 110... Этот трайк в "Мимоходом" есть... "Не моё"- надо бы удалить...
Владимир, так там же есть подвеска! Хорошо аморт виден.

Спасибо, ДИМ! Я думал только мне "кислород перекрыли".

_________________
Время собирать... веломобили!

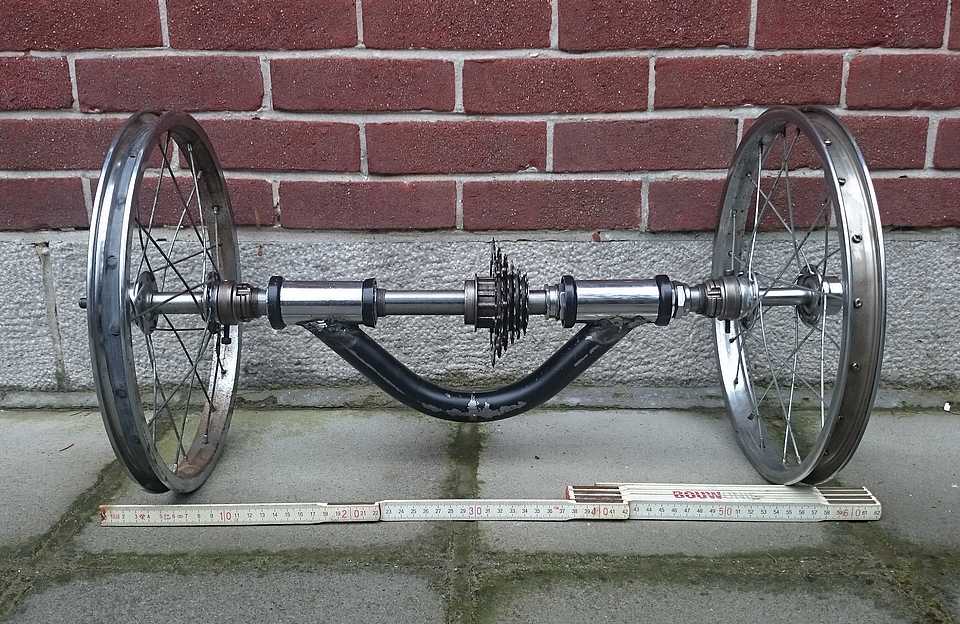

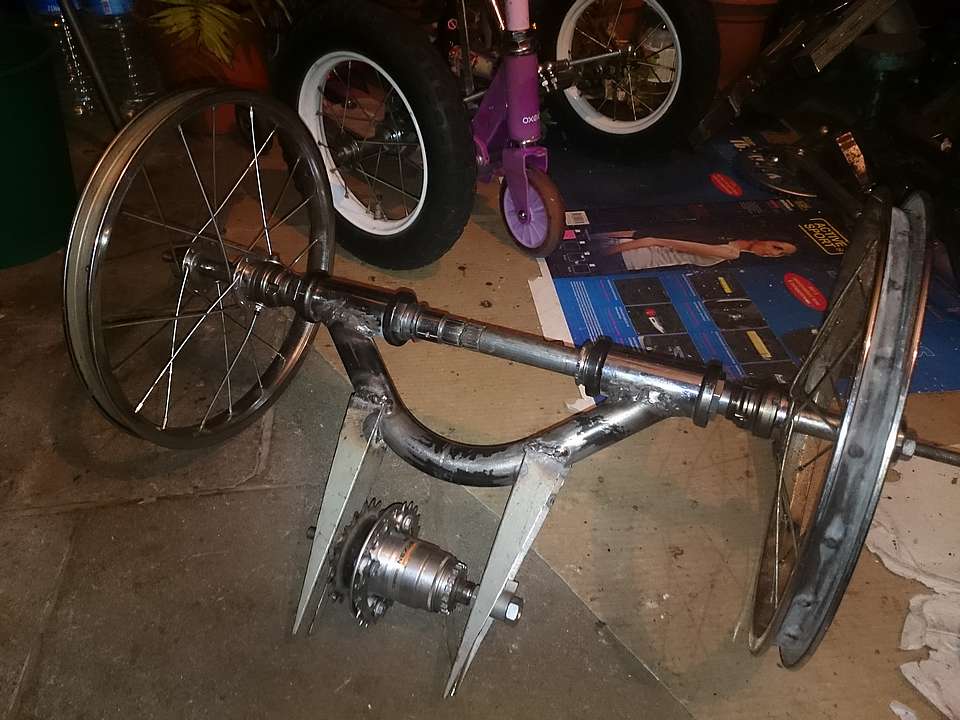

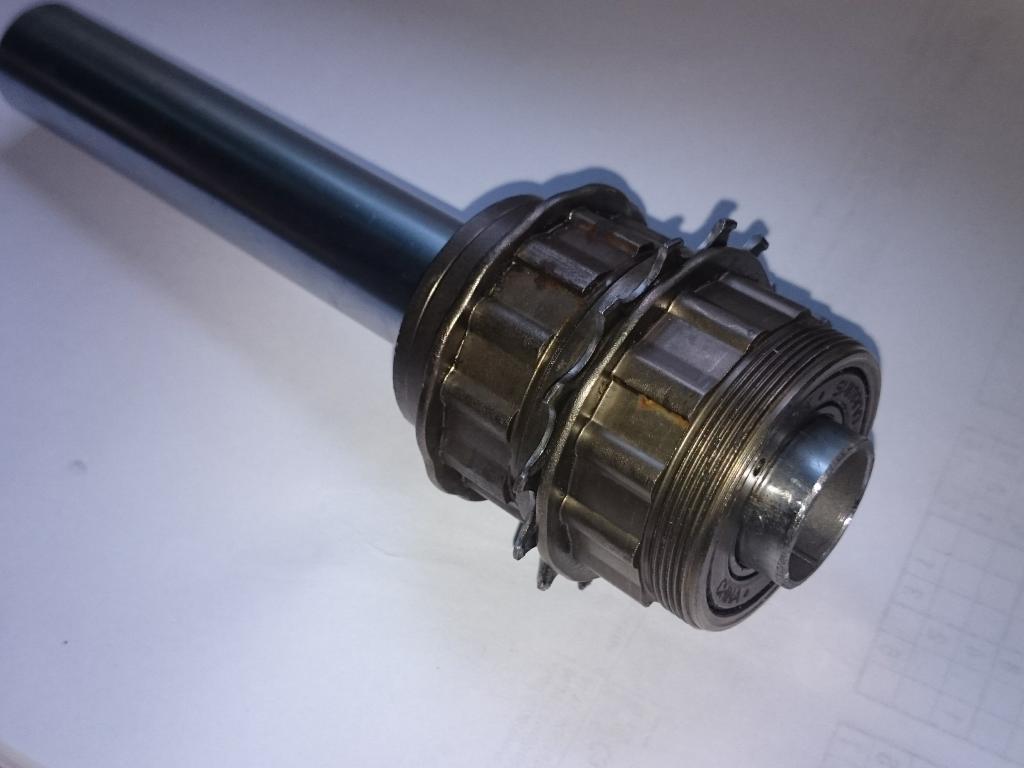

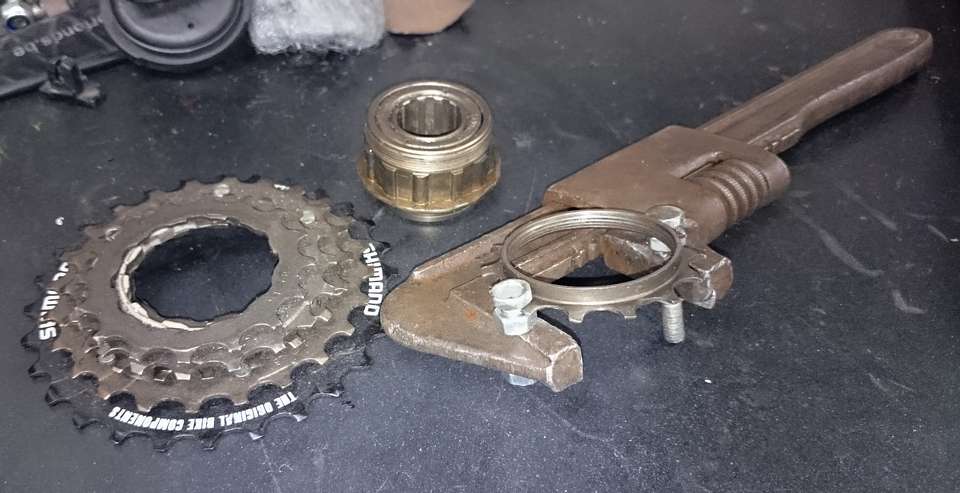

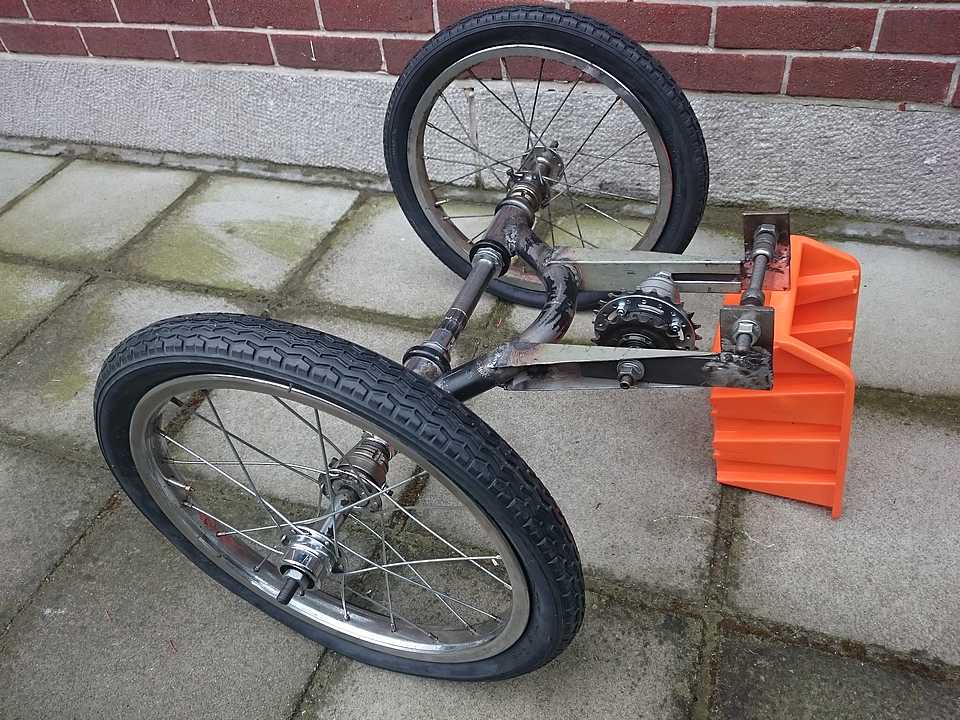

Картинки "Задний мост с обгонной муфтой" на основе шимановских трещеток.

_________________
Время собирать... веломобили!

Красиво, но и не понятно. Откуда чёрная дуга, где взял. Зачем "примочки" на втулках колёс. Как фиксируются оси от перемещения. Наверное, поспешил и насмешил?
Покажите в разборе. Много линеек, зачем? Спорченная рулетка, порезанная на части, обеспечит и себя и друзей.
Как делалась соосность? Я думаю, что это детский вариант.
Нужно эту работу выделить в отдельную тему. У меня она наз."Мосты, подвесные мосты и дифференциалы".

Добавлено через 11 часов 11 минут 36 секунд:

Но, может я поспешил: есть быльца от кроватей из общаг Ф32 в виде П-образной формы. Очень даже подходит для мощного подвесного моста.

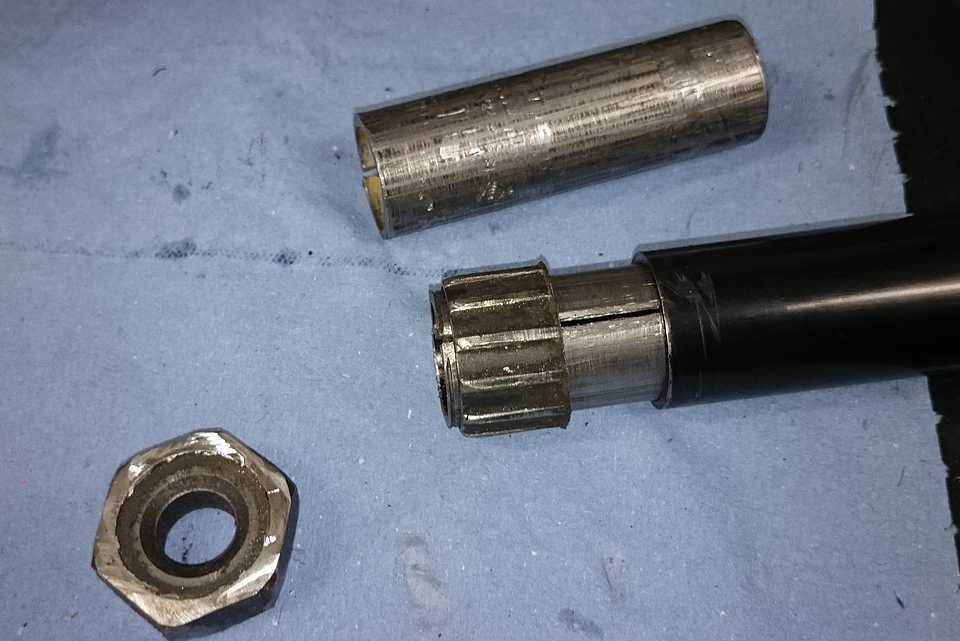

Анализирую Ваше. Покажите полуось, и мне всё станет ясно, хотя и так ясно-с подручных, что попалось, как всегда, но и оригинально-стаканы+чашки.
Полуоси ввернуты (?), вставлены-корончатое соединение, как бы там ни склеено оно, но мост назовём "АЛЕКСОМ". Примите мои поздравления.

_________________
Владимир Мазурчак
формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
Велобег "Ветеран" - первий в Полтаве.
http://velomobile.org/forum/search.php? ... =firstpost

Дуга от напольной вешалки для пиджака из комиссионки. Ф 30 мм.
У меня были заготовки для кареток по 68 мм. длиной. Вставил в них картриджи большие от рулевых. Пропустил трубу 22 мм. и прихваточками, прихваточками...
Да, детский.
(Кстати, плюнул на ремонт инвентора, купил самый дешевый трансформаторный-варю "палками")
А мост пойдет сначала на пробу обгонной муфты, потом и свой дифференциал поюзаю.
Однако, "мяса" уже набрал по-взрослому

_________________
Время собирать... веломобили!

Как будешь решать проблему откручивания правого колеса по резьбе?

Алекс поймет и ответит. При движении левая полуось затягивает резьбу на втулке, а правая - наоборот - колесо отворачивается по резьбе.

И на левой и на правой стороне болты сквозные через втулку, втулку от трещотки и ось.
А в торце оси вварена гайка (под ключ 17), куда вкручивается болт с конусом для окончательной фиксации.
