 Заголовок сообщения: Консольное колесо из ступиц с креплением для дискового тормоза.
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Пн мар 25 2013 16:44
Не в сети
Активно интересующийся

Зарегистрирован: Ср июл 15 2009 09:58
Сообщения: 692
Откуда: Латвия, Рига
Благодарил (а): 24 раз.
Поблагодарили: 33 раз.
Моя велотехника: Питон 20" "Скоробей" (2009); Лигерад-длиннобазник 24" "Солнышко" (2009), Лигерад-длиннобазник 20" ER1 "Кузнечик" (2010), Питон 26" "Юрмала", Питон "Юрмала"2 (2013), Тандем B2B (2012).
Имя: Юрий
Появилась идея делать так:
- берем ступицу переднего колеса, на которой есть крепление для дискового тормоза
- берем ось и на нее привариваем фланец
- скручиваем вместе ось и ступицу колеса за отверстия, которые предназначены для крепления диска
- на ось сажаем подшипники

Как вариант, можно фланец делать не на торце оси, а выпускать ось за фланец миллиметров на 50-100, чтобы опиралась на нее ступица.

Беспокоят следующие вопросы:
- крепление дискового тормоза не предназначено для таких нагрузок, выдержит ли?
- поможет ли вынесенный кусок оси? Не сомнется ли?

Каково ваше мнение на этот счет?

_________________
Тимофеев Юрий.
Блог: http://www.bent.lv


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное колесо из ступиц с креплением для дискового тормоза.
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Пн мар 25 2013 19:17
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт янв 08 2010 17:56
Сообщения: 1435
Откуда: Красноярский
Благодарил (а): 55 раз.
Поблагодарили: 105 раз.
Моя велотехника: То, о чем и упоминать не стоит
Для начала вопрос:
Это будет задняя полуось или передняя?
Это предложение прямо связано с необходимостью сажать ось на подшипники?
Сразу отмечу, что слабое место будет по сварке, сложность и точность при изготовлении и если на первый вопрос ответ "передняя", а на второй - "не связано", то я бы и думать не стал.
Если нет, то
Прочнее и проще точить ось на всю длину втулки. С внутренней стороны с выступом в виде такого "псевдоподшипника" (под запрессовку), а с внешней под запрессовку дюралевого кольца в виде подшипника и резьбы для жесткой стяжки ступицы с осью.

В любом случае сделать как предлагаешь ты можно, но вопросы прочности и рациональности будут требовать тщательного анализа.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное колесо из ступиц с креплением для дискового тормоза.
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вт мар 26 2013 00:32
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн ноя 28 2011 20:40
Сообщения: 146
Откуда: г.Полтава
Благодарил (а): 49 раз.
Поблагодарили: 98 раз.
Моя велотехника: Квад "Байконур-3"
Лигерад "Presto"
Имя: Виталий

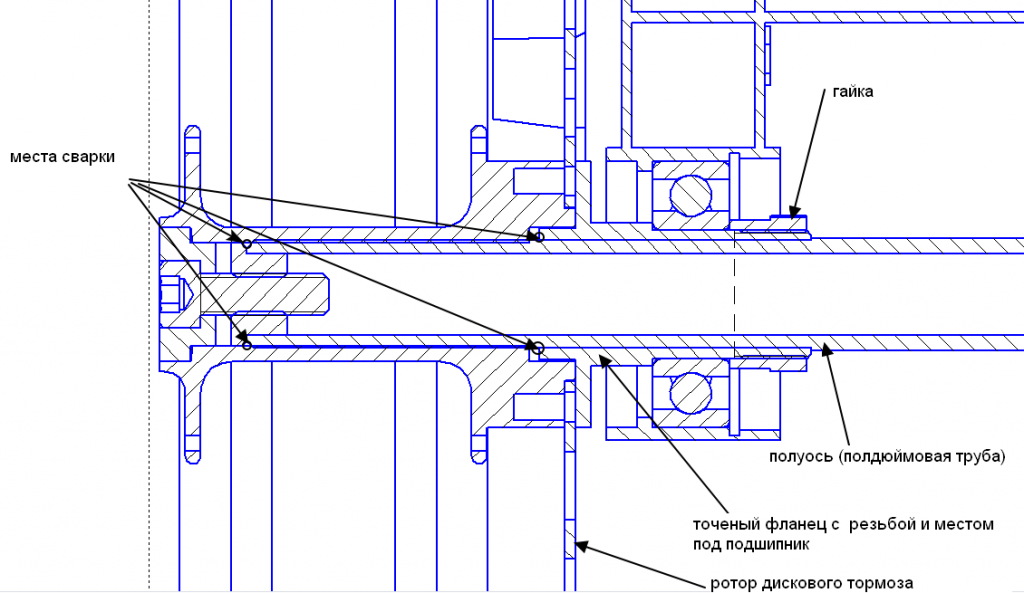

Для передней полуоси такая конструкция, по моему, не очень интересна(разве только это передний привод)Задняя вполне.Надеяться только на флянец тормоза не стал бы. Вот как я сделал на своём кваде.(болты ротора не показаны).


Вложения:
Image 1.png

_________________
https://www.facebook.com/profile.php?id=100017699353820

http://nippel.io.ua/

За это сообщение автора kyznets поблагодарил: _Zmur_ (Вт мар 26 2013 11:43)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное колесо из ступиц с креплением для дискового тормоза.
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вт мар 26 2013 08:37
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт янв 08 2010 17:56
Сообщения: 1435
Откуда: Красноярский
Благодарил (а): 55 раз.
Поблагодарили: 105 раз.
Моя велотехника: То, о чем и упоминать не стоит
Нормально ты сделал!

Фланец крепления дискового тормоза выдерживает нагрузки на кручение, а здесь еще добавляется нагрузка на излом порядка 4000Н, так что надо просто прикинуть в "Солиде".
При определении нагрузки на излом я исхожу из веса велосипедиста и велосипеда 100кг и перегрузки 8G. Для расчетов я бы зафиксировал щеки ступицы, а к фланцу приложил нагрузки на кручение и излом. Вот это я имел ввиду, когда писал про анализ.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Консольное колесо из ступиц с креплением для дискового тормоза.
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вт мар 26 2013 11:09
Не в сети
Активно интересующийся

Зарегистрирован: Ср июл 15 2009 09:58
Сообщения: 692
Откуда: Латвия, Рига
Благодарил (а): 24 раз.
Поблагодарили: 33 раз.
Моя велотехника: Питон 20" "Скоробей" (2009); Лигерад-длиннобазник 24" "Солнышко" (2009), Лигерад-длиннобазник 20" ER1 "Кузнечик" (2010), Питон 26" "Юрмала", Питон "Юрмала"2 (2013), Тандем B2B (2012).
Имя: Юрий
Спасибо, очень полезные советы.

Извиняюсь - не сказал самого главного. Эта задняя консоль для рикши :)
Т.е. колесо приводное и таких два будет. Рикша двухместная.

Цитата:
веса велосипедиста и велосипеда 100кг и перегрузки 8G

По-моему много. Я смотрел в учебнике, получается для велосипеда 2.9 запас прочности.
По крайней мере запас прочности 3 был явно перебор.
