Здравствуйте Господа форумчане.
Представляю вам на обсуждение свое творение –детский велотрайк Вишня 132 (номер автомобильной краски которой трайк покрашен,на больше фантазии не хватило ).
Началось все с того что после покупки велосипеда для себя мое дите(девочка 4 года) тоже захотело велик, для оригинальности, а в основном из-за того что захотелось что то очередное сконструировать, решил я сделать велик своими руками.
Делал 3 месяца много чего по несколько раз переделывал и доделывал, из-за этого деталей накупил в два раза больше чем надо было, купил два бу велика 16 дюймов.
До покраски велосипед испытывался во дворе по вечерам и показал что это прекрасное ТС для ребенка.
Осторожно прокатился сам (92,5кг чистого мяса, жира и костей )-велик не развалился...
Каталась жена (59 кг женственности и красоты ) -велик устоял!!
Много каталась дочка(21кг непослушания )-велик только мурлычит натяжными роликами!
Размеры:
длинна -150см
ширина-78см
высота-68см
Вес-16.5
Передние колеса -16
Заднее- 18
Передняя звездочка -36 зубов

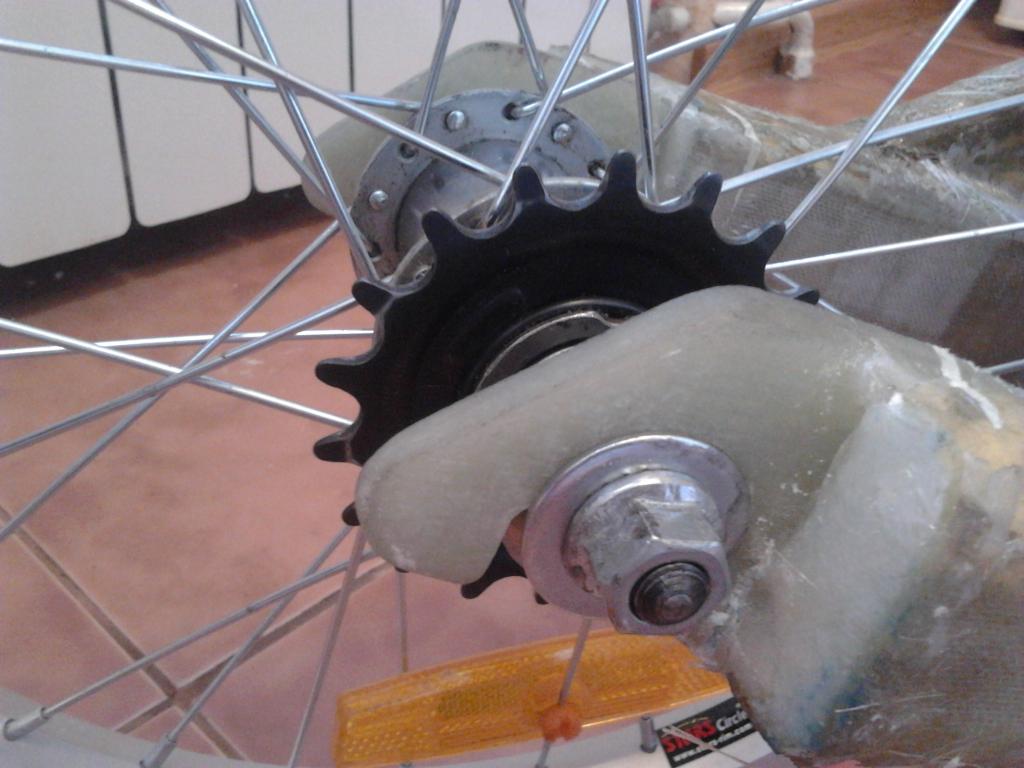

Задняя звездочка -22 зуба на планетарной втулке Nexus Inter-3
Рама- стеклопластик.

_________________
Если вы думаете, что вы способны на что-то, вы правы, если вы думаете, что у вас не получится что-то, вы тоже правы

Очень здорово. Но почему такой большой вес? Он же почти весь пластиковый....

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км, в 2018 году - 592 км.

В сезоне 2019 года, я проехал на трайке уже: 10 км

Здравствуйте Vovchik
Аппарат класс.
Какую Вы использовали стеклоткань и сколько положили слоев?
Небольшой комментарий:

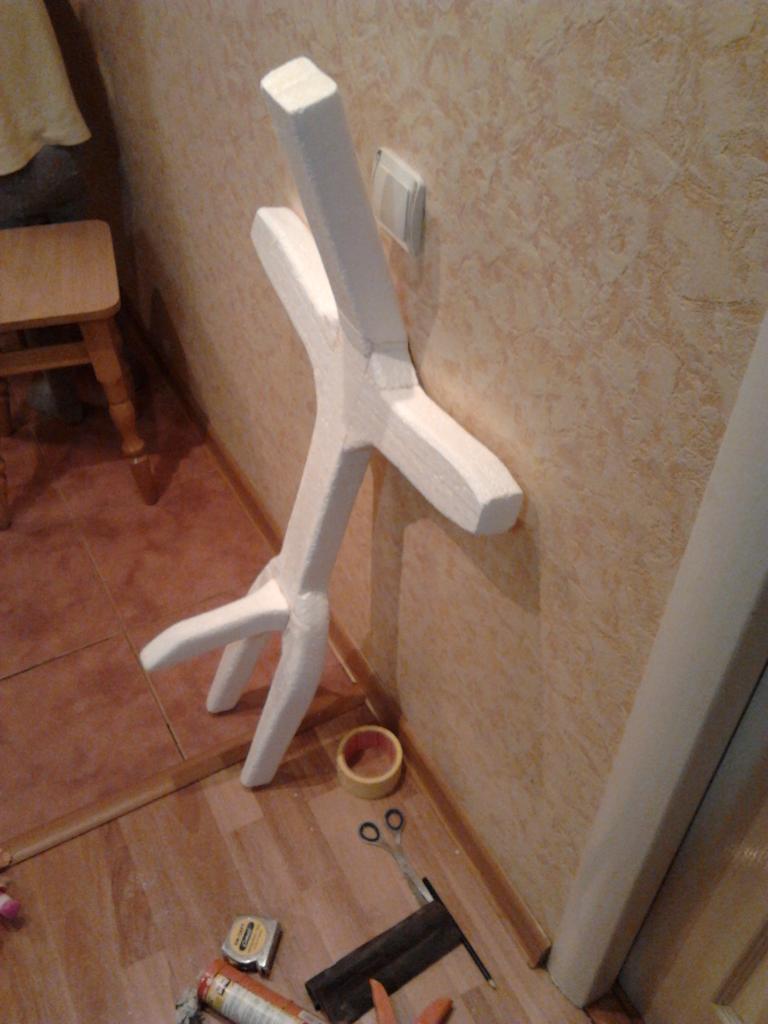

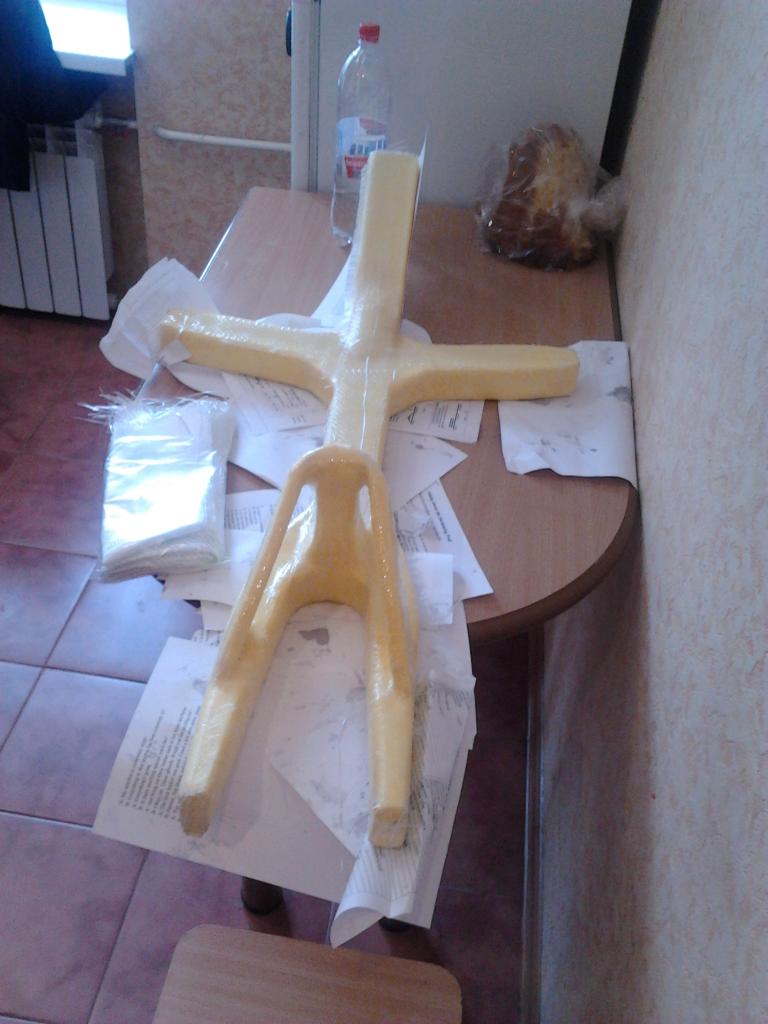

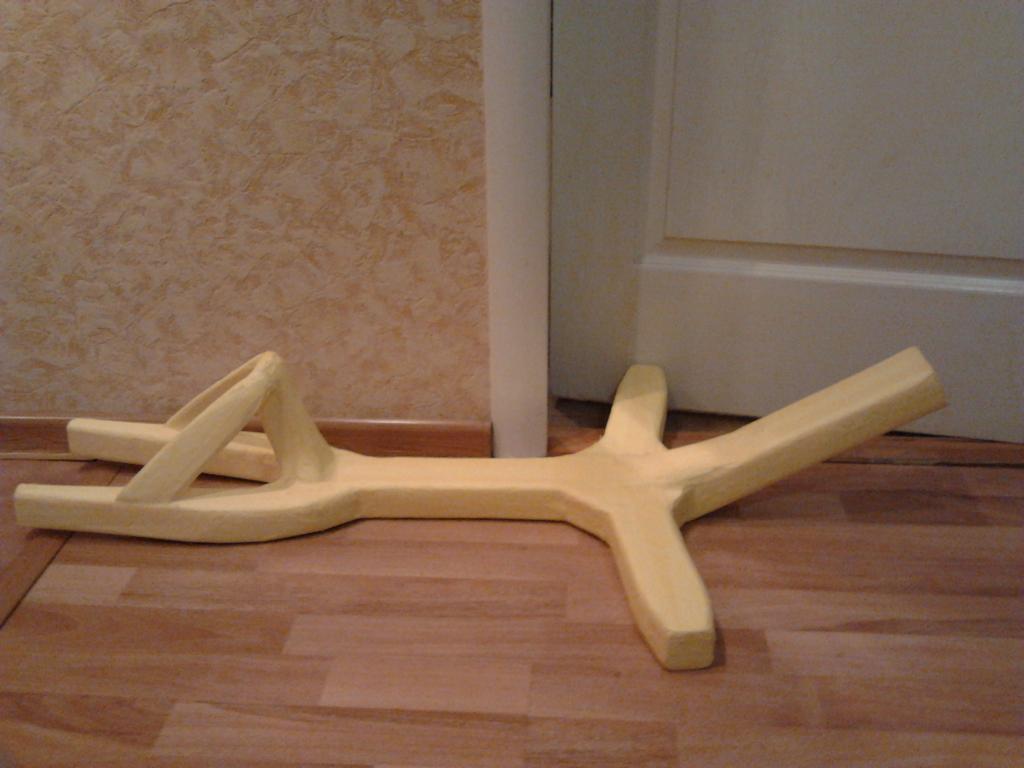

Если вы клеили эпоскидной смолой то она не ест стирол (пенополистирол - пенопласт) так что зря обклеили малярным скотчем.
Стирол ест полиэфирная смола так как она содержит растворители.

_________________
Жизнь хитра! Когда у меня на руках все козыри, она внезапно решает играть в шахматы.

Хм, по-моему, на форуме это первая конструкция со стеклопластиковой рамой.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

Вот и я про это... круто

_________________
Жизнь хитра! Когда у меня на руках все козыри, она внезапно решает играть в шахматы.

Поздравляю Отличный аппарат.
С виду и не скажешь что самодельный.
И еще


ЗЫ Рулевая тяга очень похожа на Азубовскую)
http://photo.qip.ru/users/herrstein/115 ... nImageLink

_________________
Я проехал на Ветерке : Более 25 тысяч км
В этом сезоне: дохуя км
Я проехал на Гепарде : 1 453 км

Vk

Любые сообщения сумасшедшего в своих темах я буду удалять, независимо от содержания

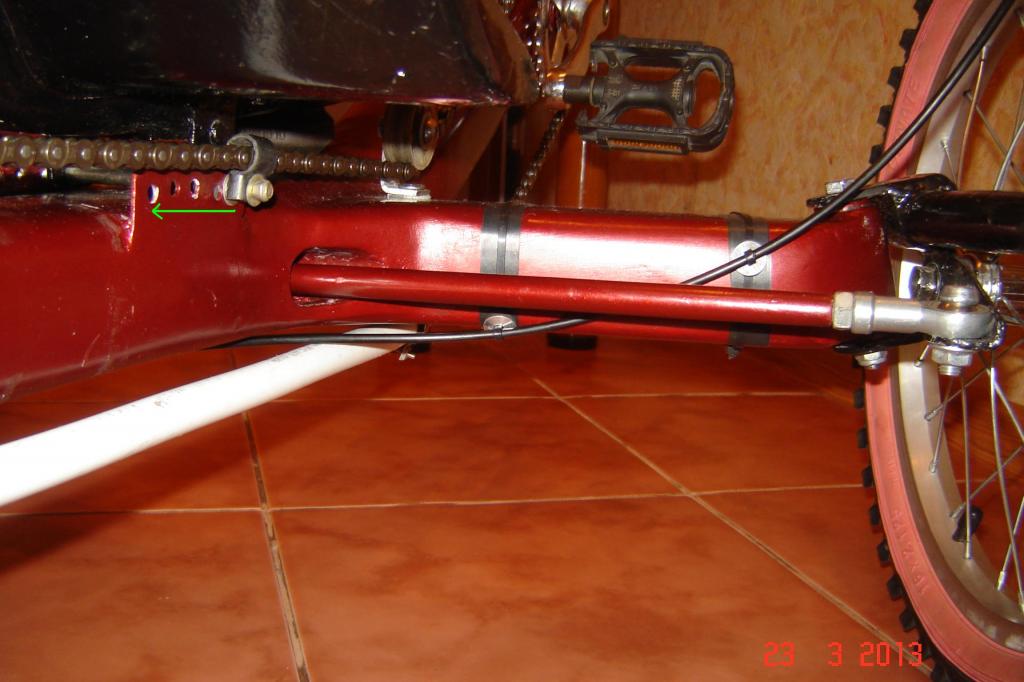

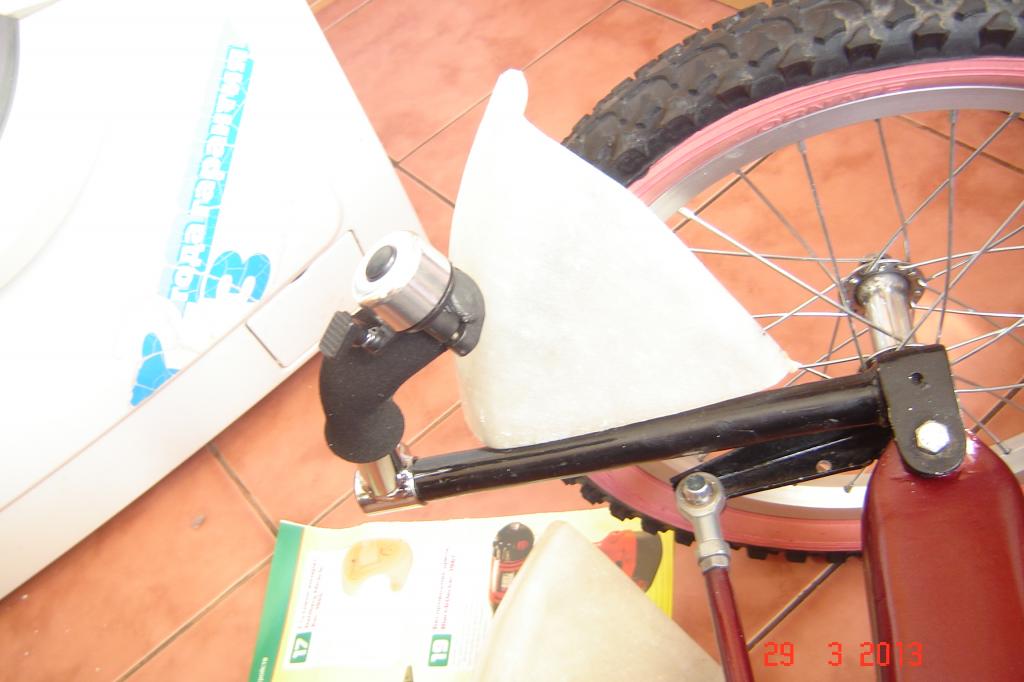

Рулевая тяга-лыжная стеклопластиковая палка(на даче на чердаке нашел от моих детских лыж)
Кстати черные трубки на которых крепятся велосипедные рожки(они же ручки) тоже стеклопластиковые,намотал с помощью дрели стеклоткань на водопроводную металопластиковую трубу Очень легкие получились и достаточно прочные,я руками держась за концы сломать не смог,надеюсь не сломается во время езды.

Добавлено через 16 минут 58 секунд:

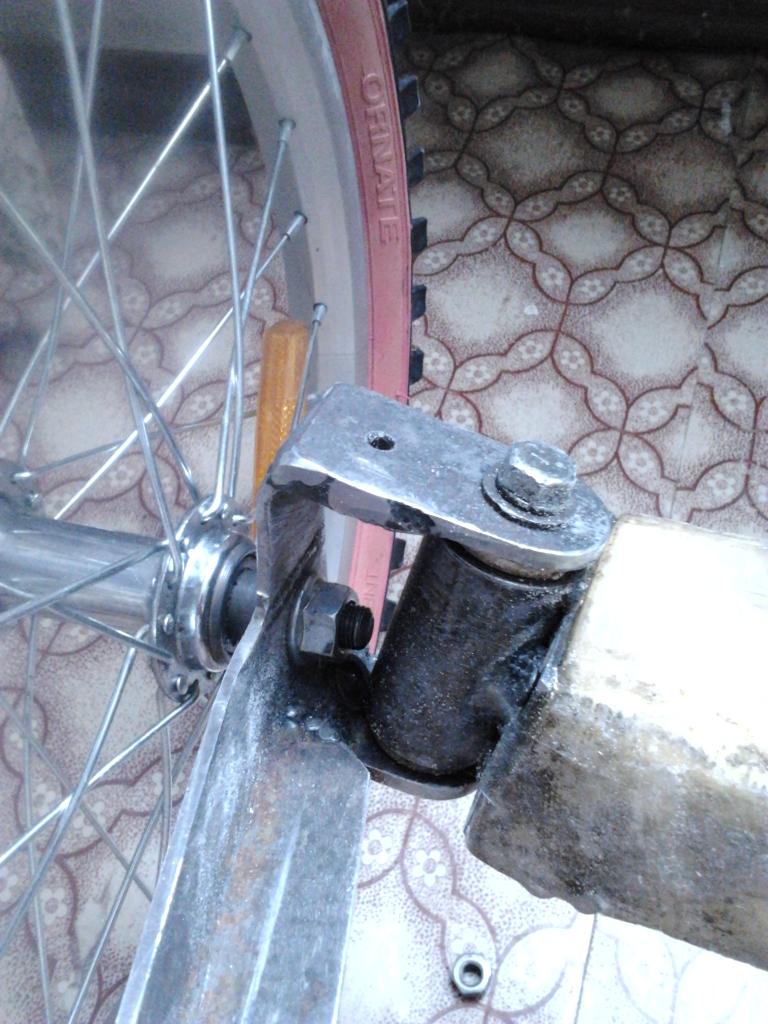

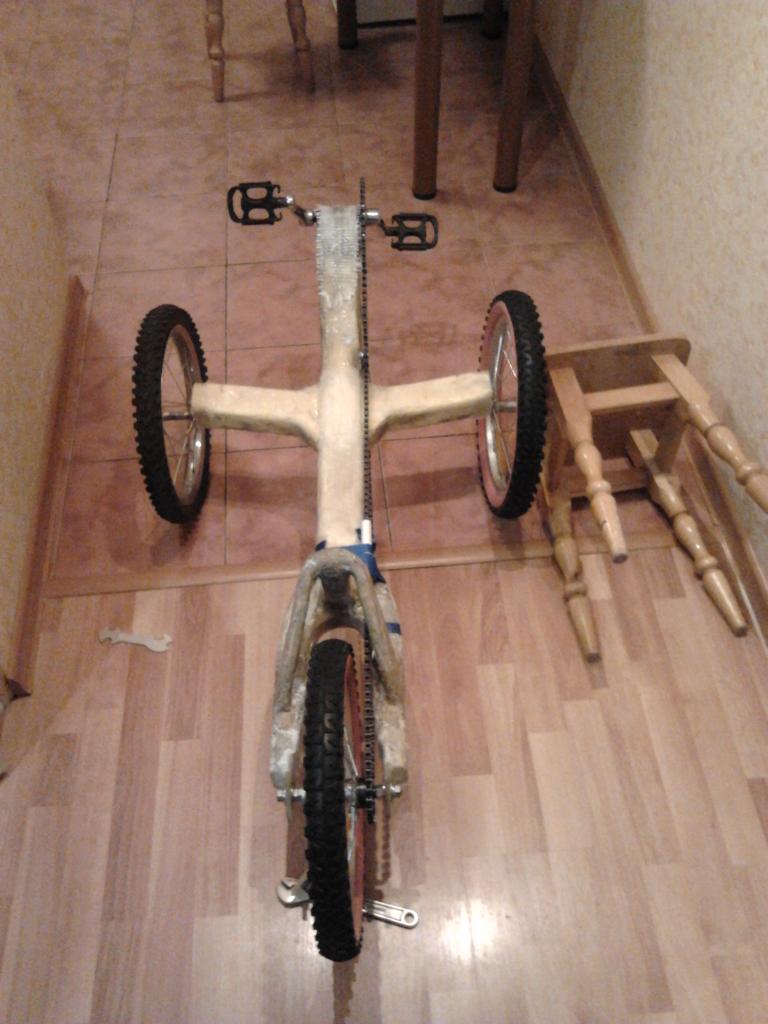

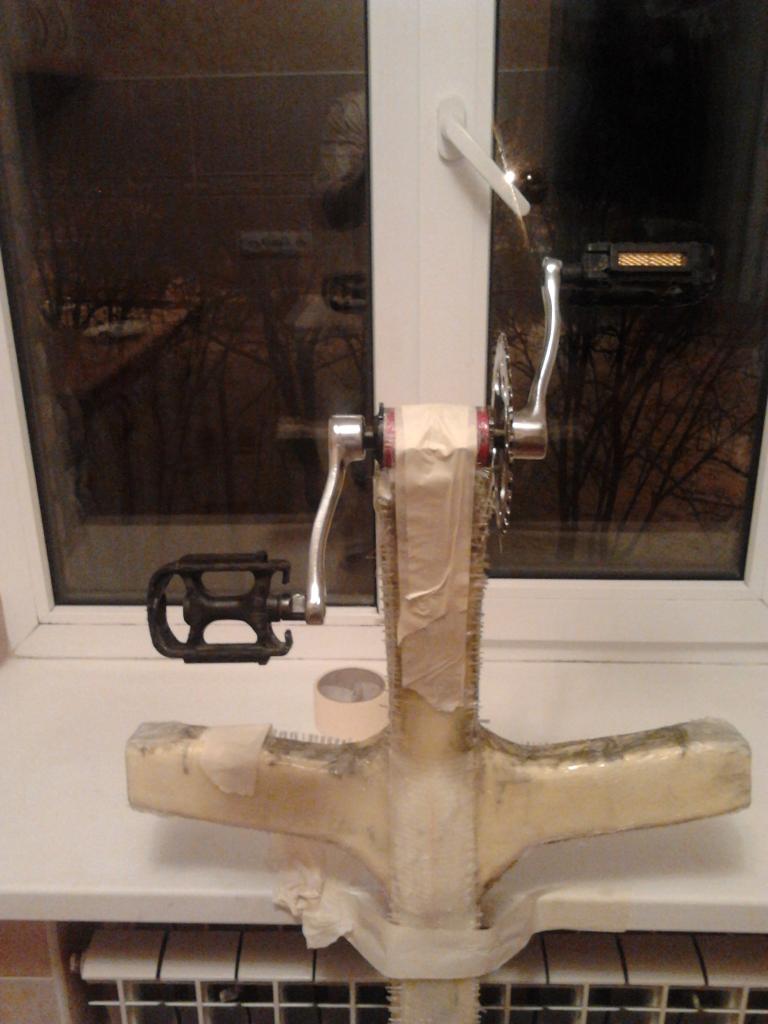

РАма весит 2 кг,основной вес это втулки поворотных цапф(вроде бы так называется) каретка тяжелая,планетарка тоже нелегкая. Еще в сыром варианте взвешивал было 12 кг..планетарка и 18 колесо добавило веса или веса глючат...

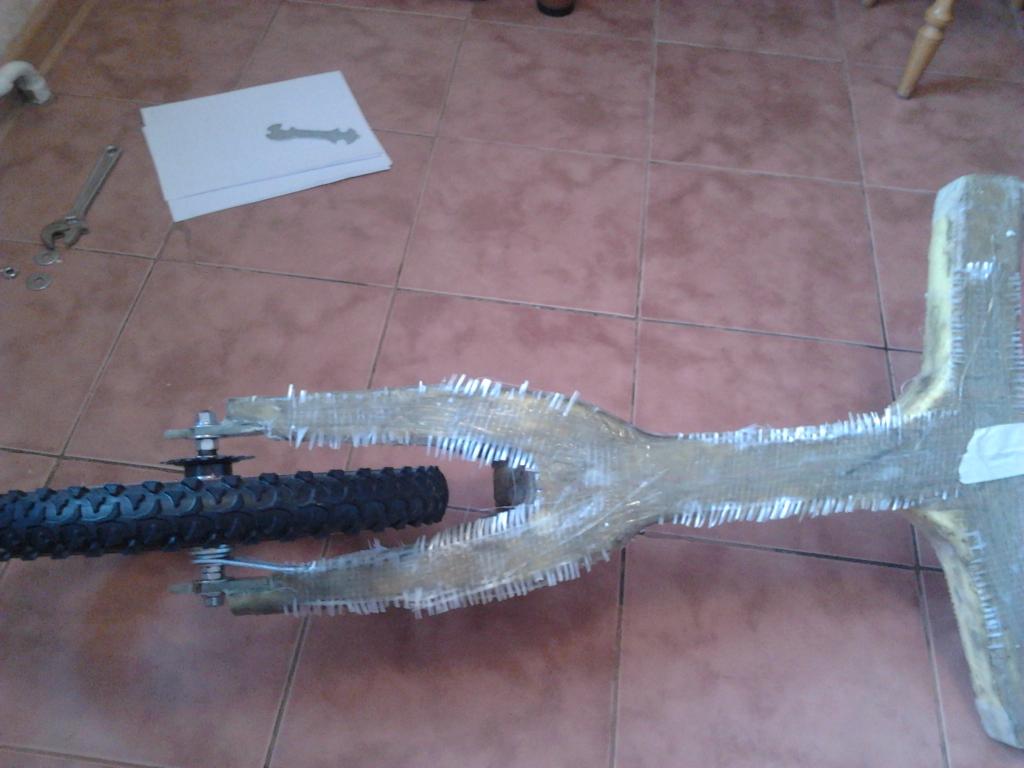

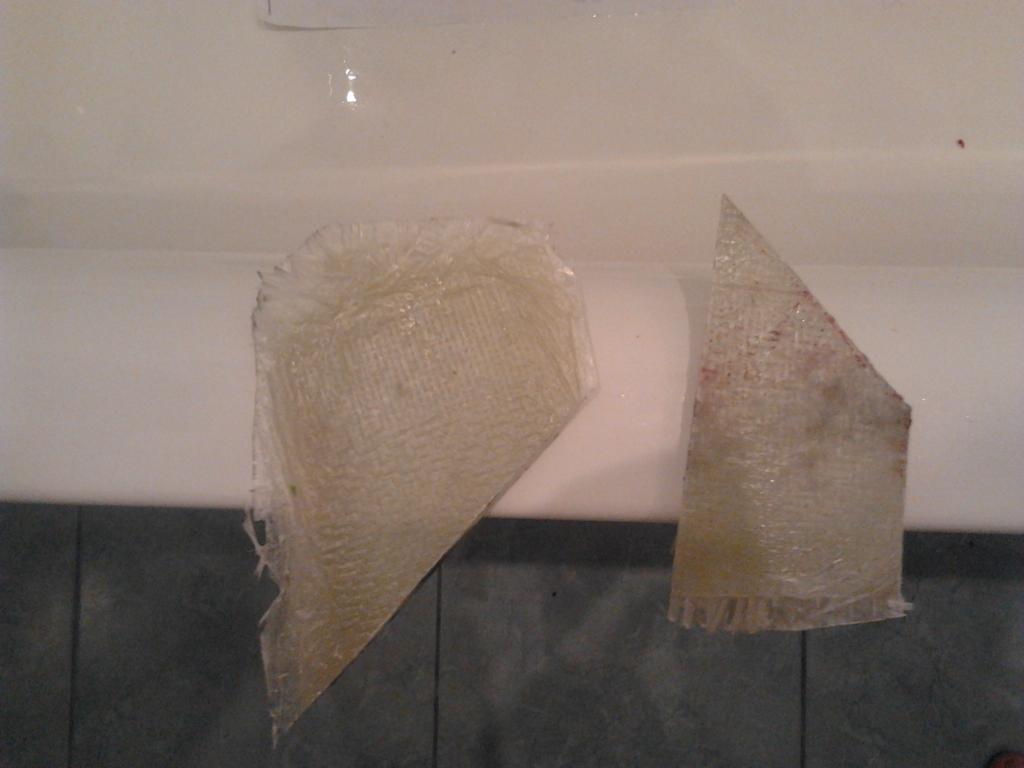

Слоев наложил примерно 2 плотности 150,2 плотности 400 и один плотности 600(работать с ней очень тяжело и думаю что лучше было наложить 2 слоя 400) В нагруженых местах накладывал дополнительно 3-4 слоя 400плотности. Проверял становясь на раму установленную на 2-х брусках,когда перестала трещать-прекратил накладывать слои.
Это моя первая серьезная стеклопластиковая конструкция,поэтому ошибок сделал много.
Скотчем оклеил потому что думал полиэфиркой промазывать,но жена пригрозила из дома выгнать когда почувствовала запах смолы Я испугался мороза и купил ЭД-20+ПЭПА

_________________
Если вы думаете, что вы способны на что-то, вы правы, если вы думаете, что у вас не получится что-то, вы тоже правы

По-моему, у детской рамы - недетский запас прочности!

Добавлено через 1 минуту 20 секунд:

И при всем при этом довольно небольшой вес.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

Вообще супер!!! Вот тебе и "на коленке"! При оклейке рамы на обеденном столе получить такой результат! Браво!!!

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...

Интересно, каков, примерно, срок службы такой рамы?

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км, в 2018 году - 592 км.

В сезоне 2019 года, я проехал на трайке уже: 10 км

Поздравляю! Очень симпатичный аппарат!
А регулируется ли сиденье? А то ребёнок вырастет - и не сможет кататься...

_________________
Дмитрий Кутейников

Не забудьте номинироваться на конкурс самодельных конструкций
Будет в конце года.

_________________
Я проехал на Ветерке : Более 25 тысяч км
В этом сезоне: дохуя км
Я проехал на Гепарде : 1 453 км

Vk

Любые сообщения сумасшедшего в своих темах я буду удалять, независимо от содержания

Сиденье регулируется примерно на 6 см .Сейчас оно установлено в крайнем переднем положении,рост ребенка 113 см-и это минимум,если предположить что ноги с возрастом удлинятся на половину от общего роста то +6см отодвигания сиденье даст рост ребенка +12 к минимальному-примерно 125см,а это примерно 8-9лет, и вес 25-30кг тоже проблемой не будет.
Вот потеплеет посажу ребенка постарше и будет видно.

_________________
Если вы думаете, что вы способны на что-то, вы правы, если вы думаете, что у вас не получится что-то, вы тоже правы

Прекрасный аппарат - просто нет слов! Особенно восхищает технология изготовления. Откройте секрет: как Вам удалось получить глянцевую поверхность рамы без выклейки по матрице? Долго ли пришлось шлифовать и полировать раму, или Вы знаете другой способ получения глянца?

_________________
Придумал??? СДЕЛАЙ!!!

Спасибо.

Поверхность не сильно идеальная,и на некоторых фото видно,но получить даже такую поверхность стоило мне многих усилий.
После каждого слоя ткани шлифовал поверхность наждачкой 40-60, потом после укладки всех слоев шпаклевал раму самодельной шпаклевкой из эпоксидки отвердителя и детской присыпки (она же тальк) хотя в авиации используется стеклянные микросферы(в розницу у нас в Киеве не нашел).Шпаклевку тоже шлифовал,хотя полиэфирна автомобильная проще в работе,но менее прочная.
Потом нанес на раму праймер для пластика,потом два слоя акриловой двухкомпонентной грунтовки со шлифовкой между слоями. Потом наложил слой тоже акриловой двухкомпонентной краски (вишня 132,) проявились все огрехи поэтому шлифовал и красил еще раз...
Одним словом головняк еще тот!!
И это и есть одним из самых больших недостатков использования такого рода материала в производстве рамы.

_________________
Если вы думаете, что вы способны на что-то, вы правы, если вы думаете, что у вас не получится что-то, вы тоже правы

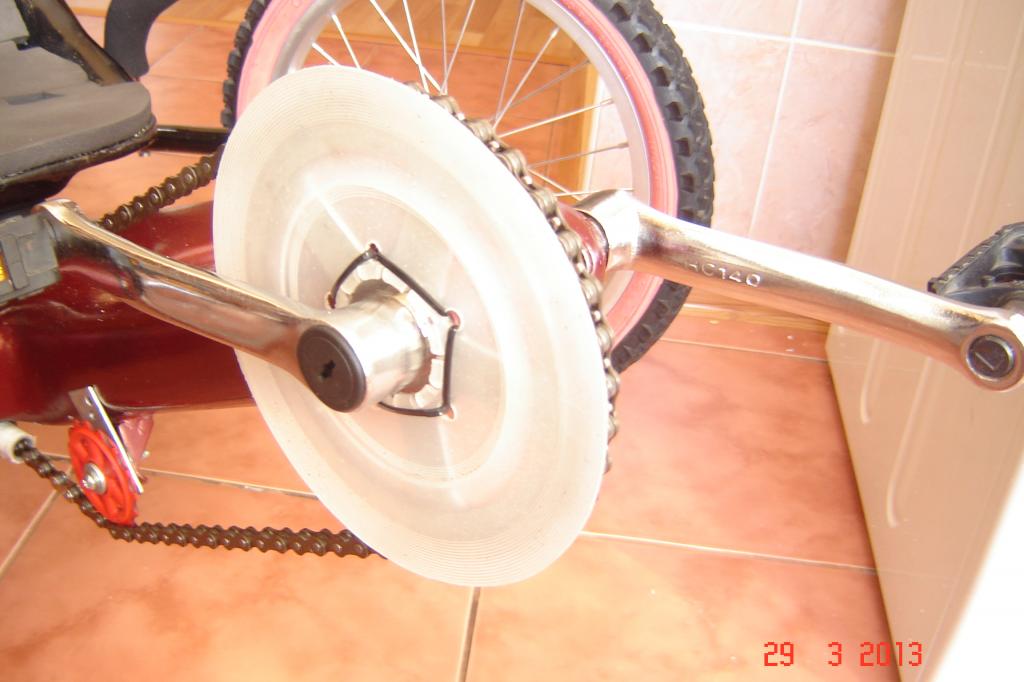

Продолжаем усовершенствовать велотрайк...

_________________
Если вы думаете, что вы способны на что-то, вы правы, если вы думаете, что у вас не получится что-то, вы тоже правы

http://www.youtube.com/watch?v=wHCFhZRGrLg

Первые покатушки...
Скорость на 3 передаче примерно 9-11км/ч чего вполне достаточно,ребенок пока не понял как переключать передачи и зачем их переключать , от касания ногой один раз слетела цепь,спицевание заднего колеса типа "солнце" (так кажется называется без крестов) категорически неподходит из-за тормозного барабана(колесо играет на спицах).Я этого ожидал,просто спиц необходимой длинны нет..
А в остальном ребенку понравилось и мне тоже.
У нас это не популярный вид транспорта,поэтому прохожие сильно удивляютя

_________________
Если вы думаете, что вы способны на что-то, вы правы, если вы думаете, что у вас не получится что-то, вы тоже правы

Если бы нашёл - вряд ли бы это тебе помогло, 3000 руб\кг их цена.
Конструкция интересная, из детских так вообще лучшая из виденных, технологию такую вижу впервые, очень интересно!

_________________

Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет

Отлично!

_________________
Лучше быть, чем казаться.

О да, кэп! А в другую сторону оно будет играть от крутящего момента. В очередной раз убеждаюсь, что все велоконструкторы - золотые руки всегда принципиально не разбираются в велосипедах. За редчайшим исключением.
