 Заголовок сообщения: Zockra из Рыбинска
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Ср фев 13 2013 22:49
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт сен 25 2012 23:51
Сообщения: 100
Откуда: Рыбинск Ярославская обл.
Благодарил (а): 7 раз.
Поблагодарили: 21 раз.
Моя велотехника: DUGATTI
после года проектирования перешел к практике


Вложения:

За это сообщение автора EvgeniyGrekov поблагодарил: botas (Ср фев 13 2013 23:14)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 00:03
Не в сети
Активно интересующийся

Зарегистрирован: Вс июн 17 2012 22:38
Сообщения: 69
Откуда: Мариуполь
Благодарил (а): 1 раз.
Поблагодарили: 29 раз.
Моя велотехника: Лигерад "Twist" , лигерад "Peregrin-Аист"
Привет Евгений!!!
Приятно смотреть на начало воплощения в металл.

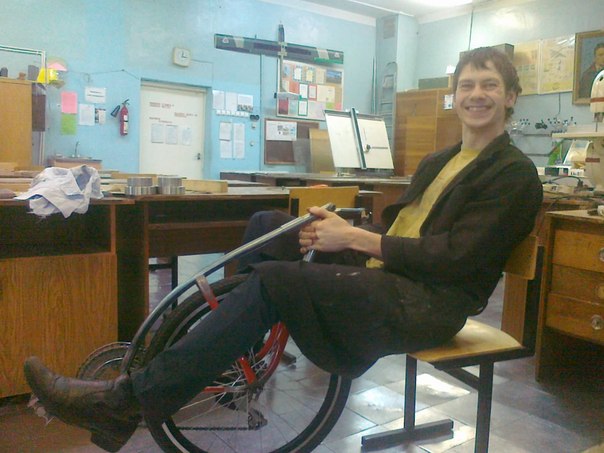

Очень красиво изогнул трубу - мне так нечем согнуть. Приходится изощряться по своему.
Но есть и одно замечание. На первом фото видно,что с углом рулевой около 45 градусов у тебя каретка слишком
низко - надо поднять как минимум до высоты сиденья, а то и на 10-15 см выше седалища.
А в таком положении ты будешь на виражах чиркать пятками по дороге и увеличен твой "лобовой прфиль".
Для скорсти это имеет значение.
Желаю успехов.
Анатолий Бриллиантов.


Последний раз редактировалось tahaki 13 Чт фев 14 2013 10:28, всего редактировалось 1 раз.


За это сообщение автора tahaki 13 поблагодарил: botas (Чт фев 14 2013 00:13)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 00:26
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1231 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Да все у него нормально - каретка немного выше сиденья. Статью об управляемости переднеприводных лигерадов читали? Там четко сказано, что чем ниже каретка, тем выше устойчивость переднего треугольника и меньше потерь на раскачку. Так что не надо стремиться на переднеприводниках задирать ноги, чтобы уменьшить "лобовой профиль" - скорости и конструкция не те, чтобы аэродинамика была важнее управляемости

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.



За это сообщение автора hof поблагодарил: botas (Чт фев 14 2013 01:53)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 01:12
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 20:21
Сообщения: 1034
Откуда: Псков
Благодарил (а): 457 раз.
Поблагодарили: 95 раз.
Моя велотехника: Дельта-трайки Оса, Оса-2, Оса-3, Оса-4, Оса-5, тедпол Аксолотль
Симпатично!

_________________
Моржов Сергей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 01:57
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн май 23 2011 13:34
Сообщения: 1420
Откуда: Москва, ЗАО
Благодарил (а): 423 раз.
Поблагодарили: 163 раз.
Моя велотехника: M5 Shockproof 559 (серийный лигерад)
tahaki 13 писал(а):
...
А в таком положении ты будешь на виражах чиркать пятками по дороге и увеличен твой "лобовой прфиль".
...
В поворотах, где надо так сильно закладывать аппарат обычно не педалируют, т.к. там важна точность управления. А если не педалировать, то можно внутреннюю (относительно поворота) ногу держать в верхнем положении, избегая таким образом "чирканья" по дороге.

_________________
Garden ring averaged at 39, Dmitrovskoe highway - at 34. All sheeps were modulated.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 04:11
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
Очередной господин не знающий о Треугольнике Мазурчака :whistle:

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 07:14
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт сен 25 2012 23:51
Сообщения: 100
Откуда: Рыбинск Ярославская обл.
Благодарил (а): 7 раз.
Поблагодарили: 21 раз.
Моя велотехника: DUGATTI
Sofabike, что такое треугольник мазурчака? и что вы имели ввиду?

Очень красиво изогнул трубу - мне так нечем согнуть. Приходится изощряться по своему.

трубу гнул с песком на деревянном радиусе, сделанном за 5 мин. она тонкостенная так что без проблем.

На первом фото видно,что с углом рулевой около 45 градусов у тебя каретка слишком
низко - надо поднять как минимум до высоты сиденья, а то и на 10-15 см выше седалища.
А в таком положении ты будешь на виражах чиркать пятками по дороге и увеличен твой "лобовой прфиль".
Для скорсти это имеет значение.


угол рулевой 50, высота каретки 420, вымота сиденья 290, может на фото я не совсем в том положении, в котором буду.
сейчас проблема в том что пятка задевает за переключатель скоростей, буду думать как исправить)))


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 11:32
Не в сети
Активно интересующийся

Зарегистрирован: Вс июн 17 2012 22:38
Сообщения: 69
Откуда: Мариуполь
Благодарил (а): 1 раз.
Поблагодарили: 29 раз.
Моя велотехника: Лигерад "Twist" , лигерад "Peregrin-Аист"
EvgeniyGrekov писал(а):
сейчас проблема в том что пятка задевает за переключатель скоростей, буду думать как исправить)))

Сейчас предложу такой вариант -на верхней трубе поменять местами каретку и рулевую колонку.
Конечно жалко резать такую красоту, но я другого выхода не вижу(не считая всяких корявых вариантов).


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 13:30
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1231 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Можно поставить Shadow переключатель, он более узкий:
http://velorama.ru/catalogue/drivetrain/rear_derailers/shimano_slx_shadow_m662.phtml

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 15:03
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
EvgeniyGrekov писал(а):
Sofabike, что такое треугольник мазурчака? и что вы имели ввиду?


viewtopic.php?f=92&t=7032

Треугольник Мазурчака;
Это когда педальная каретка соединяется с нижней частью вилки.
Ссылка из форума вверху.

А ВЫ Мастер по сгибанию Труб. :clap: :dance: :clap:
Если у Вас получится "догнуть" трубу до раздвоения перьев вилки.
Очень настойчиво :pray: рекомендую попробовать Треугольник Мазурчака

2.2 Также рекомендую попробовать "Несущее переднее крыло"
viewtopic.php?f=108&t=7096 :text-link:

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 15:30
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1231 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Предлагаю не заморачиваться с "треугольником мазурчака" - конструкция из первого сообщения неплохо выглядит.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 15:43
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт сен 25 2012 23:51
Сообщения: 100
Откуда: Рыбинск Ярославская обл.
Благодарил (а): 7 раз.
Поблагодарили: 21 раз.
Моя велотехника: DUGATTI
hof писал(а):
Можно поставить Shadow переключатель, он более узкий:

спасибо, есть такой вариант, + сместить педали вправую сторону или ось каретки найти подлиннее. правда изза этого должно увеличится виляние.
а по поводу резать- переваривать это вряд ли, потомучто придется трубки новые делать. попробую на таком исправить, не получится удобным - переварю.

Добавлено через 4 минуты 24 секунды:
Sofabike писал(а):
Треугольник Мазурчака;Это когда педальная каретка соединяется с нижней частью вилки.Ссылка из форума вверху.


видел я такие варианты, но как у меня мне кажется симпотичнее и по моделированию он более прочный получался. там задействован конец трубы из рулевой колонки. а в треугольнике мазурчака большая нагрузка на точку по рулевой колонкой, где сходятся трубки, и место сварки там же. может оно и не сломается, тогда, Никита Ватин, скажите минусы моего варианта?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 15:57
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1231 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Евгений, будьте аккуратнее с цитатами...

Еще можно поставить более короткие педали, если нога цепляет за переключатель не очень сильно. Можно поставить более широкие шатуны.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 16:19
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт сен 25 2012 23:51
Сообщения: 100
Откуда: Рыбинск Ярославская обл.
Благодарил (а): 7 раз.
Поблагодарили: 21 раз.
Моя велотехника: DUGATTI
EvgeniyGrekov писал(а):
Евгений, будьте аккуратнее с цитатами.

что не так?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 16:56
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9681
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 595 раз.
Поблагодарили: 1231 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Мою цитату присвоили tahaki13, а цитату Sofabike - мне. Я уже поправил.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 18:18
Не в сети
Активно интересующийся

Зарегистрирован: Вс июн 17 2012 22:38
Сообщения: 69
Откуда: Мариуполь
Благодарил (а): 1 раз.
Поблагодарили: 29 раз.
Моя велотехника: Лигерад "Twist" , лигерад "Peregrin-Аист"
Евгений!
Есть еще один вариант!
Ничего не надо резать, а просто поставить планетарную втулку!
Сейчас втулки Shimano 7-и скоростные уже имеют почти нормальную цену, а достоинств у них...
Я присматриваюсь к такой.
Анатолий Бриллиантов.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 20:26
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт сен 25 2012 23:51
Сообщения: 100
Откуда: Рыбинск Ярославская обл.
Благодарил (а): 7 раз.
Поблагодарили: 21 раз.
Моя велотехника: DUGATTI
tahaki 13 писал(а):
Ничего не надо резать, а просто поставить планетарную втулку!

у планетарной втулки на большом передаточном отношении вроде КПД плохое.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Чт фев 14 2013 20:37
Не в сети
Активно интересующийся

Зарегистрирован: Вс июн 17 2012 22:38
Сообщения: 69
Откуда: Мариуполь
Благодарил (а): 1 раз.
Поблагодарили: 29 раз.
Моя велотехника: Лигерад "Twist" , лигерад "Peregrin-Аист"
botas писал(а):
В поворотах, где надо так сильно закладывать аппарат обычно не педалируют

А если хочется покруче заложить вираж?

Добавлено через 6 минут 32 секунды:
EvgeniyGrekov писал(а):
у планетарной втулки на большом передаточном отношении вроде КПД плохое.

У современных уже всё чики-пуки, плюс ко всему они намного надёжнее и долговечнее традиционной кассеты с трещеткой. Кто на них перешел захлёбываются от восторга.
Картинка не к планетарке, а к закладыванию виражей


Вложения:

За это сообщение автора tahaki 13 поблагодарил: Sofabike (Вт фев 26 2013 15:18)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Пт фев 15 2013 01:30
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 20:21
Сообщения: 1034
Откуда: Псков
Благодарил (а): 457 раз.
Поблагодарили: 95 раз.
Моя велотехника: Дельта-трайки Оса, Оса-2, Оса-3, Оса-4, Оса-5, тедпол Аксолотль
tahaki 13 писал(а):
botas писал(а):
В поворотах, где надо так сильно закладывать аппарат обычно не педалируют

А если хочется покруче заложить вираж?

Еще причина повыше каретку располагать: не то чтобы вираж, а просто маневрирование на маленькой скорости - момент, когда начинаешь заваливаться набок, руль уже повернут по-максимуму и нужно резко покрутить педали чтобы не упасть :)

_________________
Моржов Сергей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Zockra из Рыбинска
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Пт фев 15 2013 04:48
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
Sofabike писал(а):
Треугольник Мазурчака;Это когда педальная каретка соединяется с нижней частью вилки.Ссылка из форума вверху.


видел я такие варианты, но как у меня мне кажется симпотичнее и по моделированию он более прочный получался. там задействован конец трубы из рулевой колонки. а в треугольнике мазурчака большая нагрузка на точку по рулевой колонкой, где сходятся трубки, и место сварки там же. может оно и не сломается, тогда, Никита Ватин, скажите минусы моего варианта?[/quote]

1.Когда придется разобрать вилку тогда поймете.
2.Также отсутствует возможность складывания на 180 градусов.

Французы конечно про Теругольник Мазурчака незнают :oops:

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 112 ]  На страницу 1, 2, 3, 4, 5, 6  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.156s | 23 Queries | GZIP : On ]
