 Заголовок сообщения: FWD + Electro motor
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Ср фев 06 2013 03:59
Куратор темы
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
Ребятишки, подскажите начинающиму электрику.
Задумка изпользовать мотор с редуктором от инвалидной коляски.
Мотора 2 и редуктора 2.

Данные на моторе меня вдохновили коляску подобрать и може использовать как вспомогательный двигатель на заднее колесо.
Мощность мотора 260 ватт 24 вольта 14 ампер.
Обороты мотора 4200 об/мин
Передаточное число редуктора 21:1
Вот это ПЕРЕДАТОЧНОЕ меня очень возбудило=== 4200:21=200об/мин на валу редуктора.

Напомню мой рабочий кадес педалирования 90~100 об/мин.
Моя ИДЕЯ в общих чертах;
На выходной вал редуктора насадить звездочку на ~38 зубьев и проложить цепь на заднее колесо.
На заднем колесе использовать велосипедную трещетку с пиатерником и вело-переключатель. Что-бы в случае не работающего электро мотора цепь не вращалась

Картинка целого плана;
1)Передний привод с подвижной кареткой педалевка ногами.
2) Задний привод электродвигателем через стандартный вело привод.


Вложения:

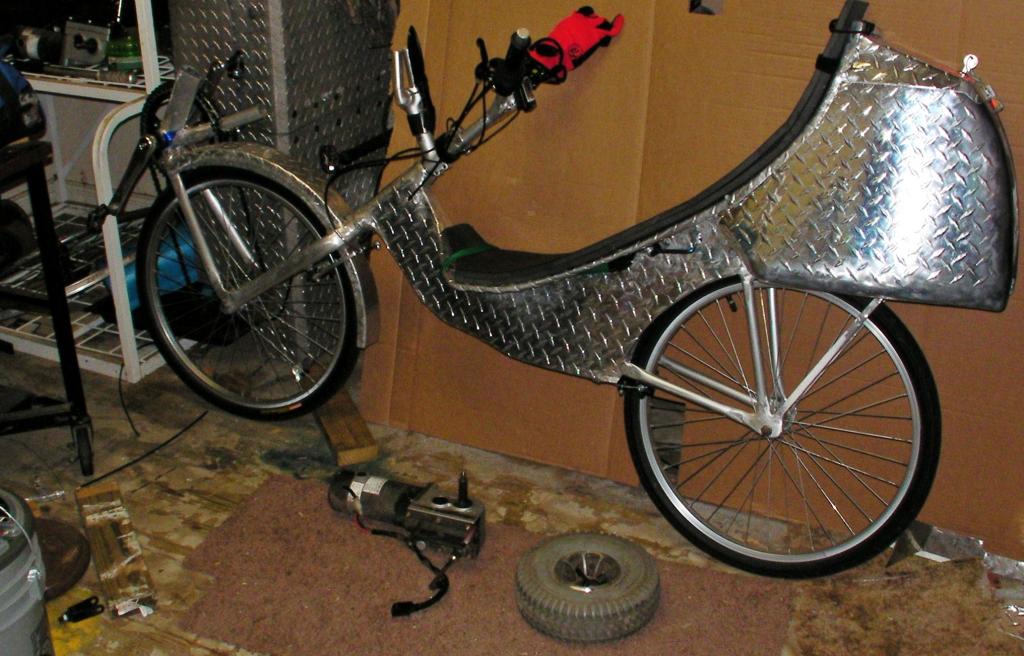

Комментарий к файлу: Мотор с редуктором и колесо от коляски на полу возле FWD Chaika-5
Chaika and electro motor.JPG

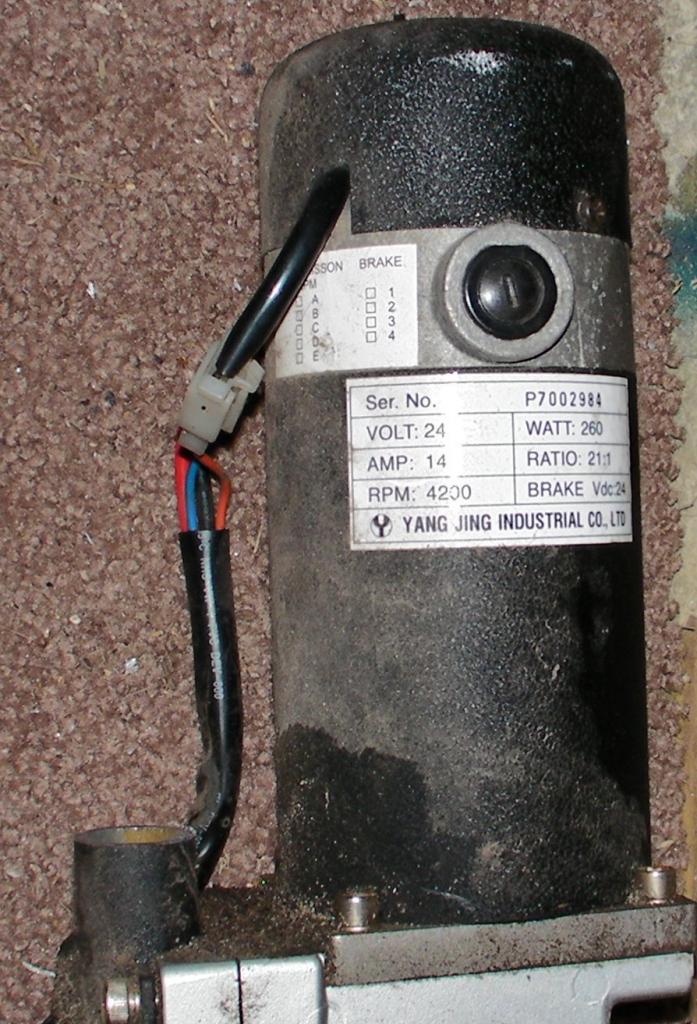

Комментарий к файлу: Тех характеристика мотора и редуктора
24 вольта
14 ампер
260 ватт
4200 об/мин
передаточное число 21:1

Electro motor 24v 14Amp 2400rpm 21to1 ratio.JPG

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Последний раз редактировалось Sofabike Ср фев 06 2013 14:55, всего редактировалось 1 раз.
Вернуться к началу
 Профиль

 Заголовок сообщения:
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Ср фев 06 2013 10:03
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн май 23 2011 13:34
Сообщения: 1420
Откуда: Москва, ЗАО
Благодарил (а): 423 раз.
Поблагодарили: 163 раз.
Моя велотехника: M5 Shockproof 559 (серийный лигерад)
Во-первых, очепятка - оборотов там 4200, а не 2400.
Во-вторых, какой-то он нереально большой для своих Ватт. Сколько он весит?

_________________
Garden ring averaged at 39, Dmitrovskoe highway - at 34. All sheeps were modulated.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re:
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Ср фев 06 2013 14:12
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн июл 24 2006 19:17
Сообщения: 1110
Откуда: Москва
Благодарил (а): 14 раз.
Поблагодарили: 54 раз.
Моя велотехника: Пока ничего не построил
botas писал(а):
Во-первых, очепятка - оборотов там 4200, а не 2400.
Во-вторых, какой-то он нереально большой для своих Ватт. Сколько он весит?

Ну да, опечатка, но выходные обороты посчитаны правильно, 200*21=4200. :-)
А размер, судя по колодке, сантиметров 15-20 в длину, и примерно 7-9 в диаметре.
Я сильно сомневаюсь, что Никита заинтересовался бы этой идеей, если бы мотор был тяжёлым.

Добавлено через 6 минут 2 секунды:
Re: FWD + Electro motor
Меня больше смущает аккумулятор, 24 вольта и чтобы 14 ампер (кстати, это получается 336 Вт - потери такие бешеные в редукторе или просто КПД такой хороший?).
Вес будет весьма приличный, плюс тут наверняка нет рекуперации...

_________________
Дмитрий Кутейников


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: FWD + Electro motor
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Ср фев 06 2013 15:22
Куратор темы
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
Опечатку исправил.
Мда, мотор с редуктором тяжелый, около 6 кг весу. :angry-cussingblack:
Весов у меня нету.
Инвалидную коляску выбросили на улицу бозле нашей базы.
Все было наместе кроме акумуляторов.
На коляске было 6 колес. 2 ведущих (средних) и боковые опорные.
Коляску взял из за 4 опорных колес, для изготовления рабочего стола на колесиках.

Сама коляска (без акумуляторов) очень тяжелая ~50 кг.
Колеса 4 и ведущие 2 отрезал а остальное на лом.
Да, я предполагаю что потери в редукторе огромные.

По нашей деревне на таких катаются инвалиды.
И катаются довольно быстро (10~15km/h) и далеко. У нас все дороги, съезды заезду со слипами оборудованы. А розетки электрические почти под каждой скамеикой в парках.
Что меня удивляет так у нас ХУДЫХ колиасочников НЕТУ.
Все кто на колясках гоняет по городу неимоверно жирные килограммов более 100 весом.

Идеи пока чаво из этаво матора делать НЕТУ. :think:
Как советский пионер, нашел паравоз = надо пастроить самолет

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM



За это сообщение автора Sofabike поблагодарил: Yakov (Пт фев 08 2013 23:59)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: FWD + Electro motor
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Ср фев 06 2013 16:04
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 497 раз.
Имя: пусто
Sofabike писал(а):
Все кто на колясках гоняет по городу неимоверно жирные килограммов более 100 весом.


Поставишь себе мотор - тоже станешь толстым :)

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......



За это сообщение автора Алексей поблагодарили: 2 Re (Ср фев 06 2013 19:11), Sofabike (Чт фев 07 2013 14:46)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: FWD + Electro motor
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Ср фев 06 2013 16:28
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт дек 09 2011 20:45
Сообщения: 1196
Откуда: Харьков
Благодарил (а): 122 раз.
Поблагодарили: 164 раз.
Моя велотехника: Электровело это электромонтёр на велосипеде
Sofabike писал(а):
Идеи пока чаво из этаво матора делать НЕТУ. :think:


Лебёдку, чтоб вытаскивать автомобиль из болота на дерево, таскать большие грузы волоком, поднимать бочки на 3 этаж, корчевать пни, ну и тд.
Вот тут и понадобится тормоз встроенный в редуктор (судя по надписи на корпусе мотора)
Или велотренажёр от которого можно питать сразу несколько ноутбуков, или светодиодных фонарей.

_________________
[url=http://tourist.kharkov.ua/phpbb/viewtopic.php?f=87&t=180165]туристическая солнечная зарядка[/url]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: FWD + Electro motor
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Ср фев 06 2013 20:11
Не в сети
Интересующийся
Аватара пользователя

Зарегистрирован: Вс сен 16 2012 15:07
Сообщения: 32
Откуда: Санкт-Петербург
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Моя велотехника: Пока ничего не построил
Тяжело и бестолково а управлять как этим мотором будите???
Купите что то готовое и не парьтесь http://em3ev.com/store/
А как я понимаю вы немного по-английски разговариваете то на месте все найдете. http://endless-sphere.com/forums/viewfo ... e8666c83cc
А это "двигло" сдайте на медь и железо.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: FWD + Electro motor
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Ср фев 06 2013 20:57
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн фев 13 2012 18:40
Сообщения: 65
Откуда: Пермь
Благодарил (а): 1 раз.
Поблагодарили: 10 раз.
Моя велотехника: Пока ничего не построил
http://electrotransport.ru
Никита, Вам сюда. :)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: FWD + Electro motor
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Ср фев 06 2013 22:16
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт дек 09 2011 20:45
Сообщения: 1196
Откуда: Харьков
Благодарил (а): 122 раз.
Поблагодарили: 164 раз.
Моя велотехника: Электровело это электромонтёр на велосипеде
dlspb писал(а):
Тяжело и бестолково а управлять как этим мотором будите???

Для безколлекторного движка, такой вопрос был бы уместен, ну а в данном случае? Для лебёдки что нужно? подал напругу и жди...
Вот и всё управление.
А на велик, да, там надо управлять.

_________________
[url=http://tourist.kharkov.ua/phpbb/viewtopic.php?f=87&t=180165]туристическая солнечная зарядка[/url]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: FWD + Electro motor
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Чт фев 07 2013 00:41
Не в сети
Интересующийся
Аватара пользователя

Зарегистрирован: Вс сен 16 2012 15:07
Сообщения: 32
Откуда: Санкт-Петербург
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Моя велотехника: Пока ничего не построил
Ага пока пока не наберет полные обороты и не забываем про то что момент при таком разгоне будет постоянный.
Вот так и бум дергаться всю дорогу :D включил напру выключил. А скорость как регулировать ;)
К черту весь этот колхоз китайские товарищи давно уже наладили выпуск колес и дрыгателей по приемлемым ценам.
Тут вопрос к автору темы
1. какая нужна скорость (мощность)
2. какой нужен вес мотора.
3. Сколько кг батарей готов взять на борт???


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: FWD + Electro motor
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Чт фев 07 2013 14:26
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 10661
Откуда: Москва-Ногинск
Благодарил (а): 52 раз.
Поблагодарили: 497 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Sofabike писал(а):
использовать как вспомогательный двигатель на заднее колесо.

Что, Никита, стареешь, ноги уже не те? :)))

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет



За это сообщение автора Shuriken поблагодарил: Sofabike (Чт фев 07 2013 15:11)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: FWD + Electro motor
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Чт фев 07 2013 15:10
Куратор темы
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
Электровело писал(а):
Sofabike писал(а):
Идеи пока чаво из этаво матора делать НЕТУ. :think:


Лебёдку, чтоб вытаскивать автомобиль из болота на дерево, таскать большие грузы волоком, поднимать бочки на 3 этаж, корчевать пни, ну и тд.
Вот тут и понадобится тормоз встроенный в редуктор (судя по надписи на корпусе мотора)
Или велотренажёр от которого можно питать сразу несколько ноутбуков, или светодиодных фонарей.


Всем АГРОМНАЯ СПАСИБА за Советы.
После пробного взвешивания Мотор+редуктор + батареи + метал на крепление этого хлама на лизапед по моим расчетам ;
ЭТА моторная приставка добавить веса на 20кг.
Спасиба Шурикену и Алексею, на Лизапед с Мотором = Х..


Остается идея лебедки. На редукторе обнаружил секретный рычажок или сцепление. При повороте этого рычажка выходной вал отключается от редуктора и колесо свободно вращается. Как работает электро-тормоз пока незнаю.

Моторы отодвинул в дальний угол.
Лебедки изучал после покупки нового Спринтера.
Рекомендации на авто-лебедки "Тяговое усилие" равно или близко к двойному весу вашего авто. Мой Спринтер весит около 2,5 тонн. Значит надо усилие в 5 тон или близкое к нему.

НО ЭТО Уже другая тема СПАСИБО ВСЕМ за СОВЕТЫ

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: FWD + Electro motor
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Чт фев 07 2013 15:17
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт дек 09 2011 20:45
Сообщения: 1196
Откуда: Харьков
Благодарил (а): 122 раз.
Поблагодарили: 164 раз.
Моя велотехника: Электровело это электромонтёр на велосипеде
Sofabike писал(а):
Как работает электро-тормоз пока незнаю.

обычно подаёшь 24 вольта, и тормоз отпускает то что он держит.
Там или электромагнитная муфта, либо соленоид...

_________________
[url=http://tourist.kharkov.ua/phpbb/viewtopic.php?f=87&t=180165]туристическая солнечная зарядка[/url]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: FWD + Electro motor
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Пт фев 08 2013 03:53
Не в сети
Странник
Аватара пользователя

Зарегистрирован: Чт ноя 18 2010 04:43
Сообщения: 757
Откуда: Владивосток
Благодарил (а): 25 раз.
Поблагодарили: 49 раз.
Моя велотехника: http://www.velomobile.org/forum/viewtop ... =62&t=5233
вообщето уже давно электротормоз это рекуперация, те зарядка аккум мотором в движении. уровень рекуперации определяет эффективность торможения. но для это нужен специальный контроллер

_________________
Верь тому, кто ищет истину. И не верь тому, кто говорит, что ее нашел.
Платон (с)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: FWD + Electro motor
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Пт фев 08 2013 11:12
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт дек 09 2011 20:45
Сообщения: 1196
Откуда: Харьков
Благодарил (а): 122 раз.
Поблагодарили: 164 раз.
Моя велотехника: Электровело это электромонтёр на велосипеде
amateur писал(а):
электротормоз это рекуперация

В мотор-колесе да, а в лебёдке нужен жёсткий механический тормоз, чтоб не уронить груз.
Благо в том моторе такой есть.

Добавлено через 9 часов 9 минут 20 секунд:
http://liu-yih-electric-co.tradenote.net/sell/915884-Sell-Electric-Wheels.html#

_________________
[url=http://tourist.kharkov.ua/phpbb/viewtopic.php?f=87&t=180165]туристическая солнечная зарядка[/url]



За это сообщение автора Электровело поблагодарил: Sofabike (Пт фев 08 2013 14:59)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: FWD + Electro motor
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Сб фев 09 2013 00:02
Не в сети
Активно интересующийся

Зарегистрирован: Пн дек 21 2009 21:36
Сообщения: 1289
Откуда: г. Саров, Нижегородская обл., Россия
Благодарил (а): 143 раз.
Поблагодарили: 22 раз.
Моя велотехника: Совместно с учителем: "Саровский", "Первый-пробный"
дико на стартер смахивает и по весу и по габаритам

_________________
Улыбнись )


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 16 ]


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.127s | 24 Queries | GZIP : On ]
