Имя пользователя:

Пароль:

{ LOG_ME_IN_SHORT }

Форум о веломобилях и лигерадах

Изготовление велотехники своими руками



Начать новую тему Ответить на тему  [ Сообщений: 9 ]
Автор Сообщение
 Заголовок сообщения: Как правильно укрепить трубу на пластине
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Вс мар 25 2012 18:19

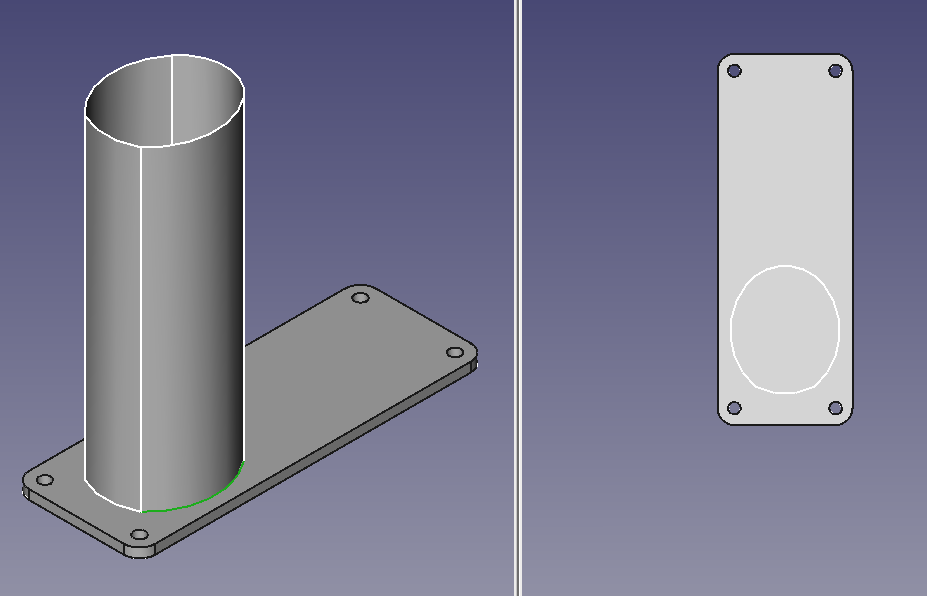

Труба - тонкостенная, пластина - наоборот, толстая. Как укрепить при сварке? Вариант с куском круглой трубы потолще, как например на "Каме" или на тандеме http://velomobile.org/forum/viewtopic.php?f=62&t=6124 не подходит, поскольку труба не круглая в сечении. Много маленьких косынок - тоже не очень вариант- не хочется делать пластину очень широкой. Узел - по смыслу что и на тандеме - соединение двух частей рамы - нагрузки должен держать существенные.


Вложения:
Вернуться к началу


 Заголовок сообщения: Re: Как правильно укрепить трубу на пластине
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Вс мар 25 2012 18:42
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
А чего пластина такая длинная?

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как правильно укрепить трубу на пластине
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вс мар 25 2012 18:47
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср ноя 03 2010 22:51
Сообщения: 70
Откуда: С-Петербург
Благодарил (а): 6 раз.
Поблагодарили: 8 раз.
Моя велотехника: среднебазные СтрПрНоЕд, СтрПрНоЕД-2, питонотрайк "Жесткий"

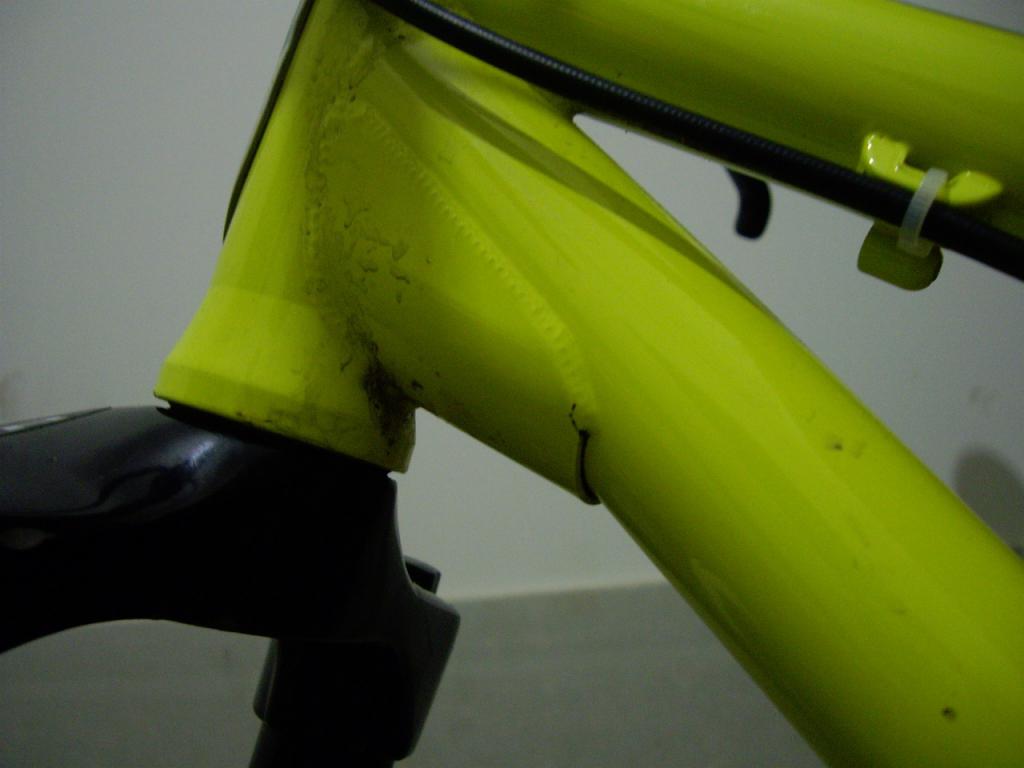

косынку делать придется, если не много маленьких так пару больших (например из обрезков той же трубы)
иначе труба оторвется от пластины при изгибе (ну или промнется при хорошей сварке)

viewtopic.php?f=46&t=4657





Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как правильно укрепить трубу на пластине
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вс мар 25 2012 20:29
Там еще труба должна быть - не дорисовал


Вернуться к началу


 Заголовок сообщения: Re: Как правильно укрепить трубу на пластине
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вс мар 25 2012 22:14
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб мар 14 2009 23:35
Сообщения: 942
Благодарил (а): 61 раз.
Поблагодарили: 83 раз.
Моя велотехника: Есть.
77maxikov писал(а):
Труба - тонкостенная, пластина - наоборот, толстая. Как укрепить при сварке? Вариант с куском круглой трубы потолще, как например на "Каме" или на тандеме http://velomobile.org/forum/viewtopic.php?f=62&t=6124 не подходит, поскольку труба не круглая в сечении. Много маленьких косынок - тоже не очень вариант- не хочется делать пластину очень широкой. Узел - по смыслу что и на тандеме - соединение двух частей рамы - нагрузки должен держать существенные.


Исходя из условий я бы так сделал:

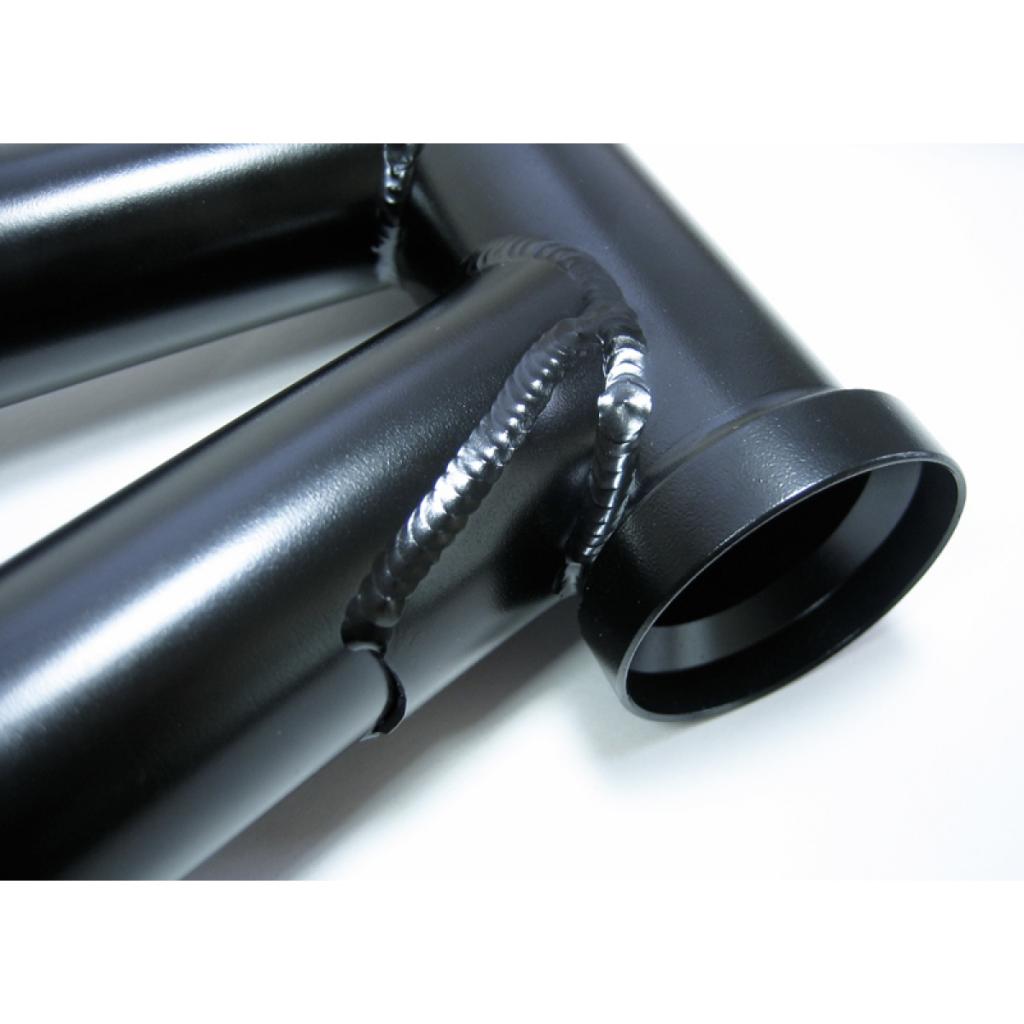

в пластине отверстие под трубу, потом вставить трубу и сварной шов по кромке трубы.
Если укреплять, то еще кусочек бОльшей трубы и два шва.

_________________
BR, Mfg, Alex . | мой VK2 | Trike-1 | Quadro trike | мелкий шоссер | А еще был Nighthawk



За это сообщение автора Re поблагодарил: knyt (Вс мар 25 2012 22:41)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как правильно укрепить трубу на пластине
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Пн мар 26 2012 10:51
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 12243
Откуда: Москва-Ногинск
Благодарил (а): 125 раз.
Поблагодарили: 726 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Внутрь трубы вставить ещё одну, сделанную из такой же по методу Карпука, скрепить электрозаклёпками - и варить можно смелее.
Иди в пластине сделать отверстие по размеру трубы, вставить и ообварить с двух сторон.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как правильно укрепить трубу на пластине
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Пн мар 26 2012 12:27
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Я думаю, что от утолщения трубы в районе шва не уйти. Даже приварить внутрь трубы электрозаклепками кусочки пластин - уже что-то. Ну и сделать в пластине дыр... отверстие и вварить в него трубу - тоже нормальный совет.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как правильно укрепить трубу на пластине
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Вт мар 27 2012 18:41
Не в сети
Активно интересующийся

Зарегистрирован: Ср июл 15 2009 09:58
Сообщения: 692
Откуда: Латвия, Рига
Благодарил (а): 24 раз.
Поблагодарили: 33 раз.
Моя велотехника: Питон 20" "Скоробей" (2009); Лигерад-длиннобазник 24" "Солнышко" (2009), Лигерад-длиннобазник 20" ER1 "Кузнечик" (2010), Питон 26" "Юрмала", Питон "Юрмала"2 (2013), Тандем B2B (2012).
Имя: Юрий
А можно весь узел увидеть? Или вторая часть точно такая же будет?

_________________
Тимофеев Юрий.
Блог: http://www.bent.lv


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как правильно укрепить трубу на пластине
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Ср мар 28 2012 00:51
Не в сети
Странник
Аватара пользователя

Зарегистрирован: Чт ноя 18 2010 04:43
Сообщения: 757
Откуда: Владивосток
Благодарил (а): 25 раз.
Поблагодарили: 49 раз.
Моя велотехника: http://www.velomobile.org/forum/viewtop ... =62&t=5233

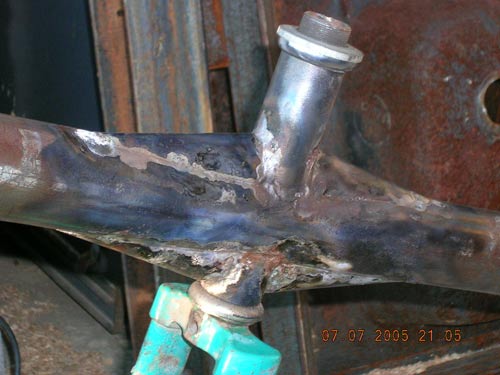

однозначно сэндвич из труб с электрозаклепками, причем внутреннюю вварить как Олег советует, в отверстие и проварить с 2х сторон, а с внутренней стороны еще и развальцевать :). у меня такой же вариант крепления хребта рамы к П кронштейну который будет держать рулевую через 2 сайлентблока. правда сварки получается много. крепил трубу 1.0х50 к пластине 3мм

_________________
Верь тому, кто ищет истину. И не верь тому, кто говорит, что ее нашел.
Платон (с)


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 9 ]


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
cron
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.097s | 22 Queries | GZIP : On ]
