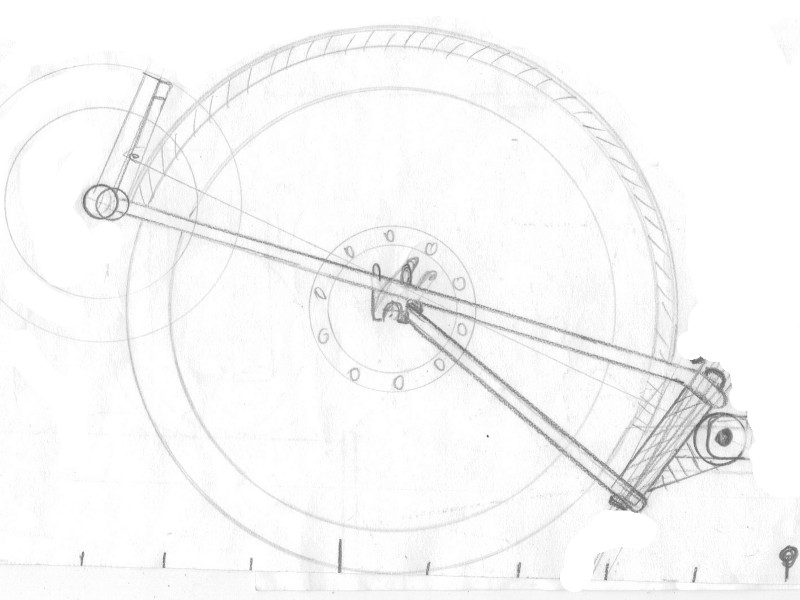

купил трубку из нержи 16х1.2. хочу сделать из нее переднюю подвеску дельта трайка (мой буд. проект).

но поперечная жесткость профиля больше, чем у трубы. поэтому решил прокатать трубку до состояния овала 20х9х1.2. типа этого

с таким профилем и вид другой будет. на чипмейкере посоветовали прокатать через вальцы, например ювелирные. глянул на конструкцию такого агрегата и решил, что слишком заморочно для разовй прокатки сооружать подобное.
может кто уже имеет опыт прокатки труб, поделитесь опытом и фото инструмента.

_________________
Верь тому, кто ищет истину. И не верь тому, кто говорит, что ее нашел.
Платон (с)

в тисках через сосновые дощечки

сначала потренироваться на чермете

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

можно и дощечки, только чисто не получится, переходы будут. чтобы избавиться от них нужно или прессом на всю длину (~800 мм) или катать через валики с малой подачей последних.
хотя попытаться конечно можно. любой опыт полезен так или иначе.

_________________
Верь тому, кто ищет истину. И не верь тому, кто говорит, что ее нашел.
Платон (с)

Так только пластилин сожмётся. Я кувадлой плющил. Не очень ровно, но иначе никак. Тоже через деревяшки.

_________________

Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет

А можно через дощечки тока не тисками, а десятком струбцин равномерно обжать сразу по всей длине! под каждую подкладывать еще брусочки-каждая нормальная струбцина жмёт по полтонны.
если есть мастерская- струбцины должны быть- мегаполезный девайс

_________________
Гоняюсь за ветром по волнам на доске, потребляю адреналин на скорости за рулем, женат на работе ))

Блин, добыть бы валики от старых стиральных машин! И обрезиненные, и валики - красота!

Через деревяшки в тисках я плющил хромоль 28х0,7 мм. Тиски 100 или 120 мм, не помню.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

Я пробовал в здоровенных станочных тисках плющить тонкостенную трубу 53х1. Получилось хреново, абсолютно неравномерно по длине. Эксперимент на этой стадии прекратил. Стало жалко трубу портить без гарантии результата.
Возможно результат будет лучше если внутрь вставить плоский ограничитель нужной толщины.
Поделитесь, что у вас в результате получится. Это интересно.

Добавлено через 2 минуты 8 секунд:

И как равномерно получилось?
Возможно при небольших диаметрах это допстимо.

_________________
Лучше быть, чем казаться.

Не очень равномерно, если честно.

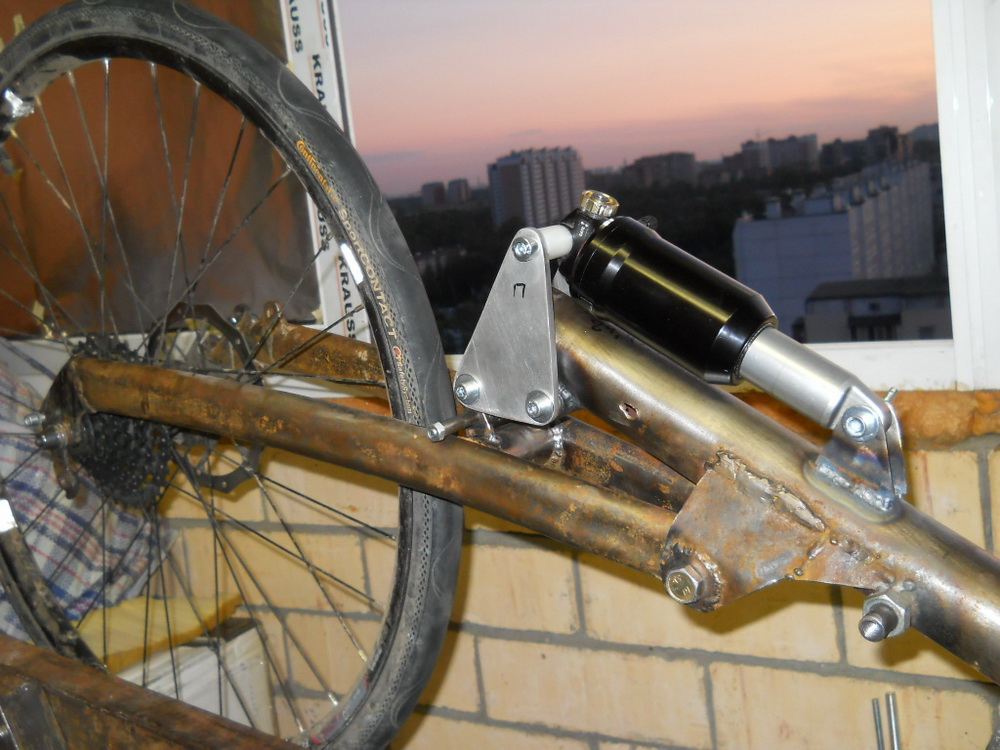

Таким образом отформованы задние верья "Рыжика" и "Самурая":

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

А почему бы тебе не взять трубу "мебельную" 30х15. Уже овальная, хромированная. В хкафах купе под плечики применяется.
Я такую буду ставить.

Попробуй в тисках, но только через прокладки из МДФ(или ДВП). Гораздо меньше усадка, чем у сосны.
Можно и листовую резину попробовать. Только жесткую. Литую. При этом труба в сечении будет ближе к восьмерке, чем к идеальному овалу. То есть стенки будут вогнутыми.

_________________
Самая тяжкая обязанность - думать.
Стеклопластиковый лигерад
Дельта-трайк по схеме Zockra
Дельта-трайк 1+1
Простой трайк 20/20

Мне кажется, стоит попробовать забить в трубу металлический клин, который её растянет на нужную ширину.
Так получится избежать восмёрочной формы в сечении. Правда, клин надо будет делать из хорошей стали и масло лить... Вообще, не знаю, трение там, наверное, будет изрядное...

Собственно, я сам думал про овальные трубы, но остановился на прямоугольных.
И да, есть готовые овальные, и даже на металлобазах встречаются. Правда, как всегда - ст2, ст3...

_________________
Дмитрий Кутейников

Есть у меня такие... на пару оборотв хватит...

Добавлено через 35 секунд:

Только сделана из говнилина, разве что об колено не гнётся.

Добавлено через 59 секунд:

А трубу ты как будешь фиксировать? Упирать в торец? она потечёт!

_________________

Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет

Кстати, я видел на рынке в продаже трубу 20х10х1 или 1,5 мм...

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

Потечёт, факт. А если взять пруток диаметром по нужному загибу, распилить вдоль, вставить в трубу и уже между половинками пруткаи вбивать клин? По идее, пруток не потечёт, он толстый. Конец расклепается маскимум - дык, взять запас 10см!
Изврат, конечно...
Или делать не просто клин, а с переподвывертом - на роликах каких-нибудь, или ещё чего...
Или даже как грузовая рогулькая - несколько рычагов между половинками прутка, тянем-потянем - труба овализируется.
Или даже просто пару роликов, подшипники подходящего диаметра, а обоймы на полукруг обточить...

В общем, идея: трубу не плющить снаружи, а растягивать изнутри. Краткое резюме: изрядные потрахушки, но сделать, чтобы сработало - можно!

_________________
Дмитрий Кутейников

отформовать конечно можно --но легко наверно не получиться. если нужны куски труб небольшой длины---можно обратить внимание на старые вилки от украины и т.п.

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q

абсолютно верная мысль. об этом думаю уже давно, вот только нужно два ограничителя. две смены - сначала 10 мм потом 6 в моем случае.


а вы пробовали стальную хромированную деталь варить? да еще к нерже. полная хня получится. если уж делать, то все из однотипного материала. (абсолютно весь трайк будет из нержи. остальные трубки на 25, 32 и 50 уже закупил )

Добавлено через 2 минуты 35 секунд:

потихоньку поглядываю на блины от штанг. можно выточить вальцы из них


на рыжике ниче так получилось. или это краска сгладила эффект?

Добавлено через 2 минуты 22 секунды:

еще одна неплохая мысль. типа модульный пресс получается

_________________
Верь тому, кто ищет истину. И не верь тому, кто говорит, что ее нашел.
Платон (с)

По поводу "Только сделана из говнилина, разве что об колено не гнётся."
Согласен что сталюка не айс. Но поставив на ребро элипс можно компенсировать качество металла. Я использую то что можно купить у нас. По крайней мере это полегче чем строительная квадратная труба.

Если не толкать клин в трубу, а вытягивать его из трубы, то вполне может получиться. Вообще проблем нет. Кусочек от начала трубы только выкинуть придется и все.

Нужен гидравлический домкрат большеходный, да каленый клин со штангой, длиной чуть больше длины трубы. Или можно извратиться не большеходным домкратом...

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

Я тут подумал, что можно сделать змейку из роликов (подшипникам внешнюю обойму обточить до округлости, между двух металлических полос их закрепить зигзагом, и этот бутерброд втягивать в трубу.
Примерно такой, только ролики поставить клином - чтобы расширялись.

Добавлено через 2 минуты 3 секунды:
Ну и сначала в трубу его впихивать (можно надеть её на пруток нужного диаметра, чтобы уменьшить деформацию), а потом закрепить уже овальный конец - и тянуть.

_________________
Дмитрий Кутейников

Хм, а ничего так идея...
