 Заголовок сообщения: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Ср сен 14 2011 10:41
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Некий крендель, у которого болели руки в положении "хомяк", перевернул руль "по-Ватински" и добавил пару рожек снизу руля. И назвал всю конструкцию - "Бабочка":

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.



За это сообщение автора hof поблагодарил: Sofabike (Чт сен 15 2011 02:28)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Ср сен 14 2011 11:10
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн май 23 2011 13:34
Сообщения: 1420
Откуда: Москва, ЗАО
Благодарил (а): 424 раз.
Поблагодарили: 164 раз.
Моя велотехника: M5 Shockproof 559 (серийный лигерад)
hof писал(а):
Некий крендель, у которого болели руки в положении "хомяк", перевернул руль "по-Ватински" и добавил пару рожек снизу руля. И назвал всю конструкцию - "Бабочка":
...


Прикольно!
Я в качестве нижних рожек использую "рожки" грипшифтов. А недавно придумал и опробовал еще один способ расположения рук - "на тормозных ручках".
Могу сделать фото вечером.

_________________
Garden ring averaged at 39, Dmitrovskoe highway - at 34. All sheeps were modulated.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Ср сен 14 2011 11:19
Не в сети
Активно интересующийся

Зарегистрирован: Вс ноя 29 2009 02:28
Сообщения: 936
Откуда: Черкассы, Украина
Благодарил (а): 68 раз.
Поблагодарили: 55 раз.
Моя велотехника: Пока ничего не построил
Если есть место между рулем и корпусом - то почему бы и нет)

У меня тоже "Бабочка", только рожки находятся ЗА корпусом.

Кстати, ОЧЕНЬ удобно при взятии горок. Берешься за руль и используешь его в качестве опорной тяги.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Чт сен 15 2011 01:52
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн май 23 2011 13:34
Сообщения: 1420
Откуда: Москва, ЗАО
Благодарил (а): 424 раз.
Поблагодарили: 164 раз.
Моя велотехника: M5 Shockproof 559 (серийный лигерад)

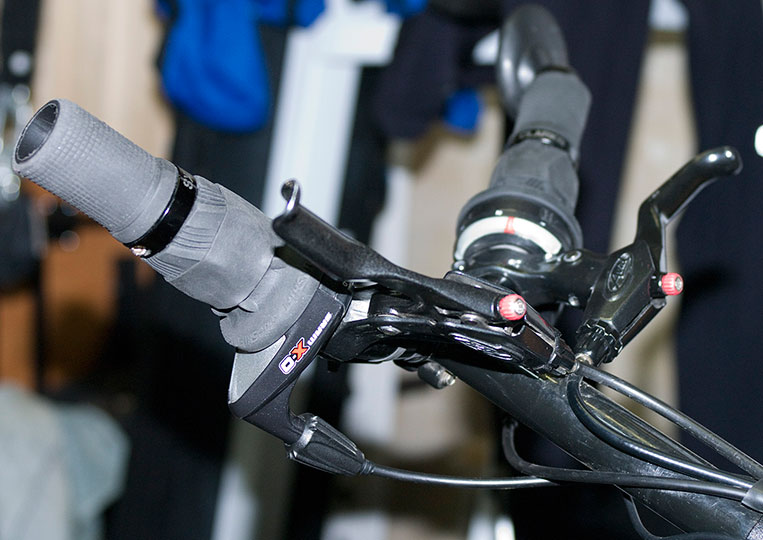

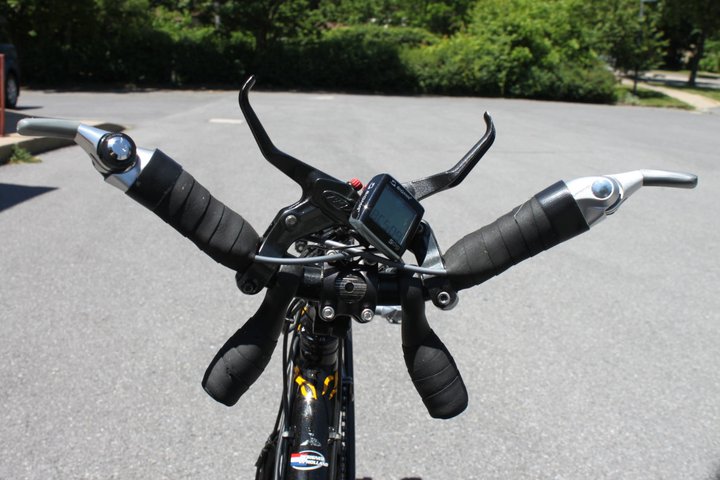

Мой руль и 3 варианта хвата можно посмотреть в моем альбоме.


Вложения:

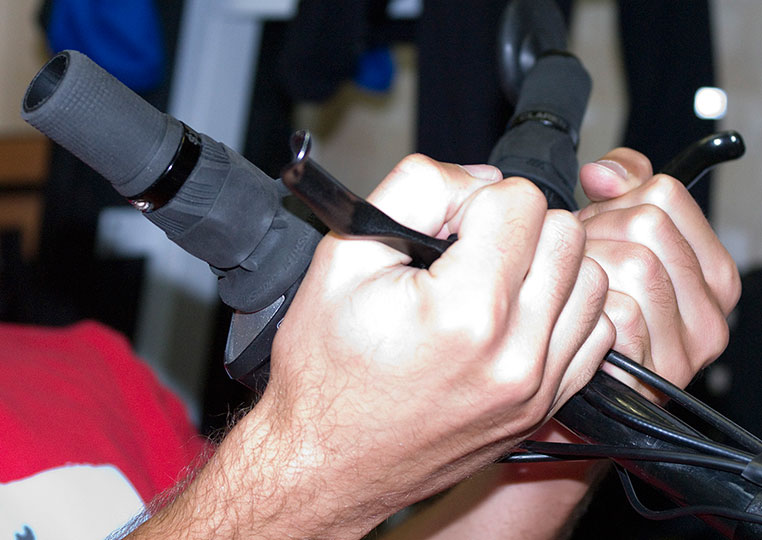

Комментарий к файлу: Суперсекретный хват :)

_________________
Garden ring averaged at 39, Dmitrovskoe highway - at 34. All sheeps were modulated.

За это сообщение автора botas поблагодарил: Sofabike (Пт сен 16 2011 01:44)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Чт сен 15 2011 02:37
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
:naughty: Нижние рукоятки очень опасны при падении.Одна из нижних рукояток воткнется в бедро или в 21-палец (Xy*) :shhh:

Вот Вам видео внизу. Я упал в конце видео на сколъзой поверхности настила. Так как места между рукоятками и бедрами очень мало, то я представляю что случится с нижними рукоятками :naughty:
http://youtu.be/v5vYOcyPMqw

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM



За это сообщение автора Sofabike поблагодарили: 2 bandanschik (Чт сен 15 2011 08:16), Yakov (Чт сен 15 2011 15:42)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Чт сен 15 2011 21:49
Не в сети
Балабол
Аватара пользователя

Зарегистрирован: Вс окт 14 2007 10:04
Сообщения: 9034
Откуда: Москва
Благодарил (а): 946 раз.
Поблагодарили: 399 раз.
Моя велотехника: ДЕЙСТВУЮЩАЯ.

Лигерад Ринцлер Modulator НГ65.

Лигерад Ринцлер Concept НГ17.

Японский шоссейный велосипед
Отес Alpha LC, с приводом повышенной
мощности SDV "Авалон".
-------------------------

РАНЕЕ ЭКСПЛУАТИРОВАЛ.

Три лигерада различных схем:
AV55, AV57 и чешский Azub Ibex (Василич).

Велосипеды с
экспериментальными обтекателями.
"Барс9т", "AV2010".

И велостепперы:
Streetstepper sport, 3G и Brizon.
Имя: Дмитрий
Руль действительно очень интересный и именно для скоростной техники!
Если он откидывается на шарнире, как на моём лигераде, то очень
удобно, выйдя на прямой свободный участок, поднимать его и ставить
локти на живот, убирая руки в мидель. Такая, инвертированная геометрия
руля располагает к этому, так как локти сами сводятся друг к другу.
Руки будут полностью расслаблены. Жаль, что у меня нет такого руля,
а то в скоростной посадке руки весьма сильно напрягаются.

P/S/:Торчащие внизу рога действительно очень опасны и их нужно демонтировать! :!: :!: :!:

_________________
Хорошо, что есть КОНТЕНТ!
Только он приобщает к Непостижимому. :-)
Пр. Гамидова, 18 |секция 2|, Газопроводная, 2а
и другие объекты Махачкалы - лучшие места на Земле!!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Пт сен 16 2011 01:11
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег

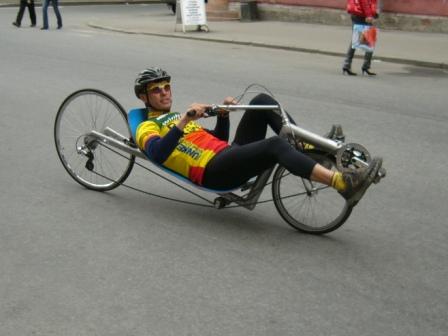

У Вадима Дунаева на его "Лунном ветре-2" тоже руль "по-Ватински":

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Пт сен 16 2011 02:14
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 500 раз.
Имя: пусто
На "V"- образном руле кисти повёрнуты ладонями\кулаками вверх почти на пределе "диапазона вращения". Может это и удобно для коротких заездов, но для длительных поездок руки должны быть в нейтральной позиции. Лично у меня в расслабленном состоянии руки стремятся к позиции хомяка, большими мальцами друг к другу. Так они вообще не устают даже при очень длительных поездках, так что в смене позиции просто нет нужды.

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Пт сен 16 2011 02:43
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
Алексей писал(а):
На "V"- образном руле кисти повёрнуты ладонями\кулаками вверх почти на пределе "диапазона вращения". Может это и удобно для коротких заездов, но для длительных поездок руки должны быть в нейтральной позиции. Лично у меня в расслабленном состоянии руки стремятся к позиции хомяка, большими мальцами друг к другу. Так они вообще не устают даже при очень длительных поездках, так что в смене позиции просто нет нужды.


я бы сказал что удобнее "U"=образный.
:roll: Доказательство ; длительное применение в авиации
Я его применял на нескольких конструкциаких.
Но "V"=образныи проще и помещается между ногами.
:techie-computer: *****Ладно в планах : видео на тему *"V"=образныи рулb*

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Пт сен 16 2011 08:07
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Алексей писал(а):
На "V"- образном руле кисти повёрнуты ладонями\кулаками вверх почти на пределе "диапазона вращения". Может это и удобно для коротких заездов, но для длительных поездок руки должны быть в нейтральной позиции.

Верно. А для меня "хомяк" тоже находится на пределе вращения кистой, только в другую сторону.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Пт сен 16 2011 09:57
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11375
Откуда: Москва-Ногинск
Благодарил (а): 94 раз.
Поблагодарили: 584 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
hof писал(а):
У Вадима Дунаева на его "Лунном ветре-2" тоже руль "по-Ватински":

Он перевернул, потому что рукоятками вниз ноги не помещались!

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Вт сен 20 2011 03:25
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
V-образный руль по Ватински
(russian editor Alexey Bandanschik)
Описание формы руля:
Нессиметричный, с разной длинной рукояток, напоминающий латинскую букву V.

История создания:
Во время поездок на своем первом переднеприводном веломобиле "Муравей" я обнаружил, что руль управляеться не столько руками, сколько ногами. Рулить следует ногами, а руки только немного этому помогает. Для минимизации размера и веса веломобиля, а также для оптимального размещения руля между ног водителя, я пришел к варианту руля в виде латинской буквы V.

На первом Софабaйке я решил несколько удлинить левую половину руля для установки зеркала заднего вида. Эта незначительная модификация стала замечательным решением для повседневного использования.

Ваш веломобиль должен БЫТЬ УДОБЕН, если нужно будет идти с ним ПЕШКОМ, толкая его руками.
1) Летом 1991 года при поездке по Крыму я очень удобно ходил пешком в горy, ведя веломобиль возле себя.

В сентябре 1991 г. на соревнованиях в Карпатах я бежал на перевал (3 км в горку) по серпантину. Бежать и одновременно толкать Софабaйк было быстрее, чем крутить педали в такой ситуации. Так как руль находится на уровне пояса (когда я стою), то часть моего веса переноситься на Софабaйк.

2) В первой поездки в Данию я обаружил в центре Копенгагена пешеходную зону, где разрешено движение только пешеходам. Если толкаешь велосипед руками, то ты становишься пешеходом.

Положение кистей рук на V-образном руле образует ладони, повернутые вверх на 45 градусов, при этом большие пальцы оказываються внутри буквы V.

p.s. Видео о руле сделал, Жми>>направо>> :roll: http://youtu.be/FlYQZvuY9Ys


Вложения:

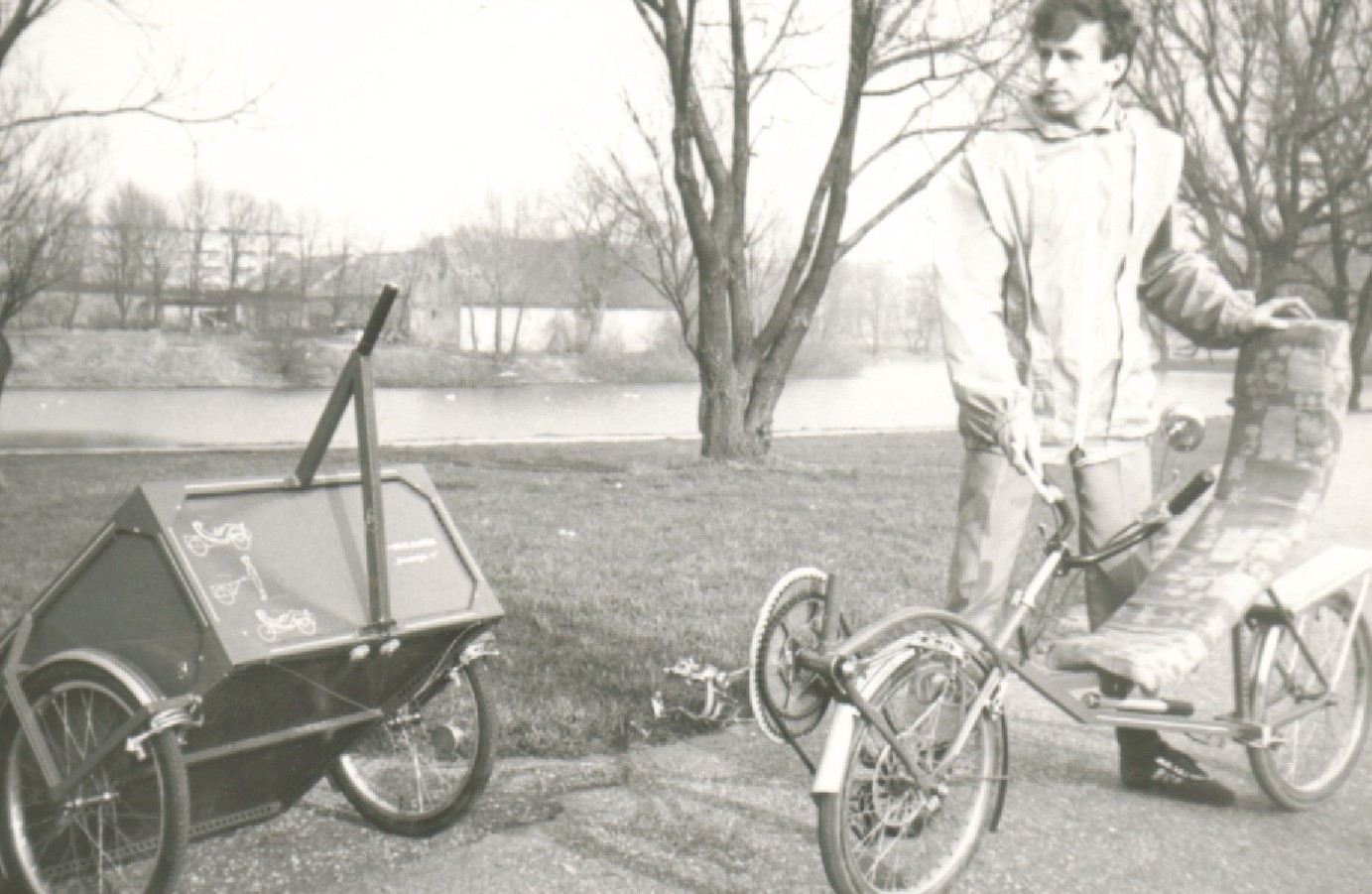

Комментарий к файлу: 1990 год Софабаика пока не произведен. Форма руля пока есчо симметричная.
Но уже до меня "Дошло" что иногда с pулем надо ходитъ пешком. Компромис; развернул руль рогами вверх

SKRUZDELYTE SOFABIKE transformation Klaipeda 01 Dec 1990.JPG

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Сб июл 07 2012 14:21
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
http://youtu.be/ZWAHBruhD8Q
Дашевский Катаеться с (ватинским) "V"-образным рулем.
Ага приятно на старости лет пасматреть на Друга который этого новшества ("V"-shaped steering bar) в молодости не воспринял :dance: :roll:

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Сб июл 07 2012 16:20
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Чт дек 08 2011 12:14
Сообщения: 1209
Откуда: ПерЬм
Благодарил (а): 27 раз.
Поблагодарили: 112 раз.
Моя велотехника: Облачко хромает на оба колеса
Имя: Эля
Алексей писал(а):
для длительных поездок руки должны быть в нейтральной позиции. Лично у меня в расслабленном состоянии руки стремятся к позиции хомяка, большими мальцами друг к другу.

Можете просветить меня, тёмную... Что есть "нейтральная позиция" и "позиция хомяка". Про второе - это когда руль прямой или с некоторым градусом с сидящему? Или я неправильно поняла? Поясните, если мохно с фото :pray:

_________________
Не важно, с какой скоростью ты движешься к своей цели, главное - не останавливаться. /Конфуций/
*******
7522 - а фиг его знает, но не менее 725 км (в т.ч. по Кирову и окрестностям 235 км)
2013 - 468 (в общем 1 157) км


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Сб июл 07 2012 20:57
Не в сети
Активно интересующийся

Зарегистрирован: Чт авг 02 2007 00:43
Сообщения: 1179
Откуда: Украина, г. Николаев
Благодарил (а): 131 раз.
Поблагодарили: 230 раз.
Моя велотехника: Стеклопластиковый лигерад,
Дельта-трайк по схеме Zockra,
Дельта-трайк 1+1
Хайрейсер 20/26
Минитрайк 20/20
Имя: Евгений
нейтральная позиция - это положение рук в расслабленном состоянии. При нахождении в таком положении руки отдыхают. У большинства людей ладони рук при этом обращены к телу. У одних людей (как у Алексея) руки при этом расположены вдоль тела. У других людей ладони рук расположены в районе груди. Зависит от ваших привычек.
Позиция хомяка (или позиция богомола). Руль имеет ширину, примерно соответствующую ширине ваших плеч. Кисти рук располагаются поверх ручек руля. Локти отведены назад и в стороны. Руль почти покоится у вас на груди. Практически всегда руль типа "хомяк" является откидным (напоминает расположение лапок у этого симпатичного зверька, когда он принимает свою привычную стойку).
В этой теме хорошо представлен такой руль.
Примеры.
Короткобазный лигерад "ВЕГЕТАРИАНЕЦ"

лоурейсер "Мечта Желтого Ангела" Игоря Баронаса

"Sofabike" Никиты Ватина

Веломобиль "ВАДИКОВСКИЙ (1) чёрный". г.Тамбов.

_________________
Самая тяжкая обязанность - думать.



За это сообщение автора Евгений поблагодарил: Sofabike (Пн июл 09 2012 04:16)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Новый-старый вид руля - "Бабочка", она же "по-Ватински"
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Сб июл 28 2012 09:58
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
http://youtu.be/N1QmzqWN02s

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 16 ]


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.202s | 23 Queries | GZIP : On ]
