 Заголовок сообщения: Станок для контроля-правки вилок.
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Ср авг 03 2011 16:27
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2540
Откуда: Геленджик
Благодарил (а): 620 раз.
Поблагодарили: 467 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
viewtopic.php?f=11&t=3064
Имя: Александр

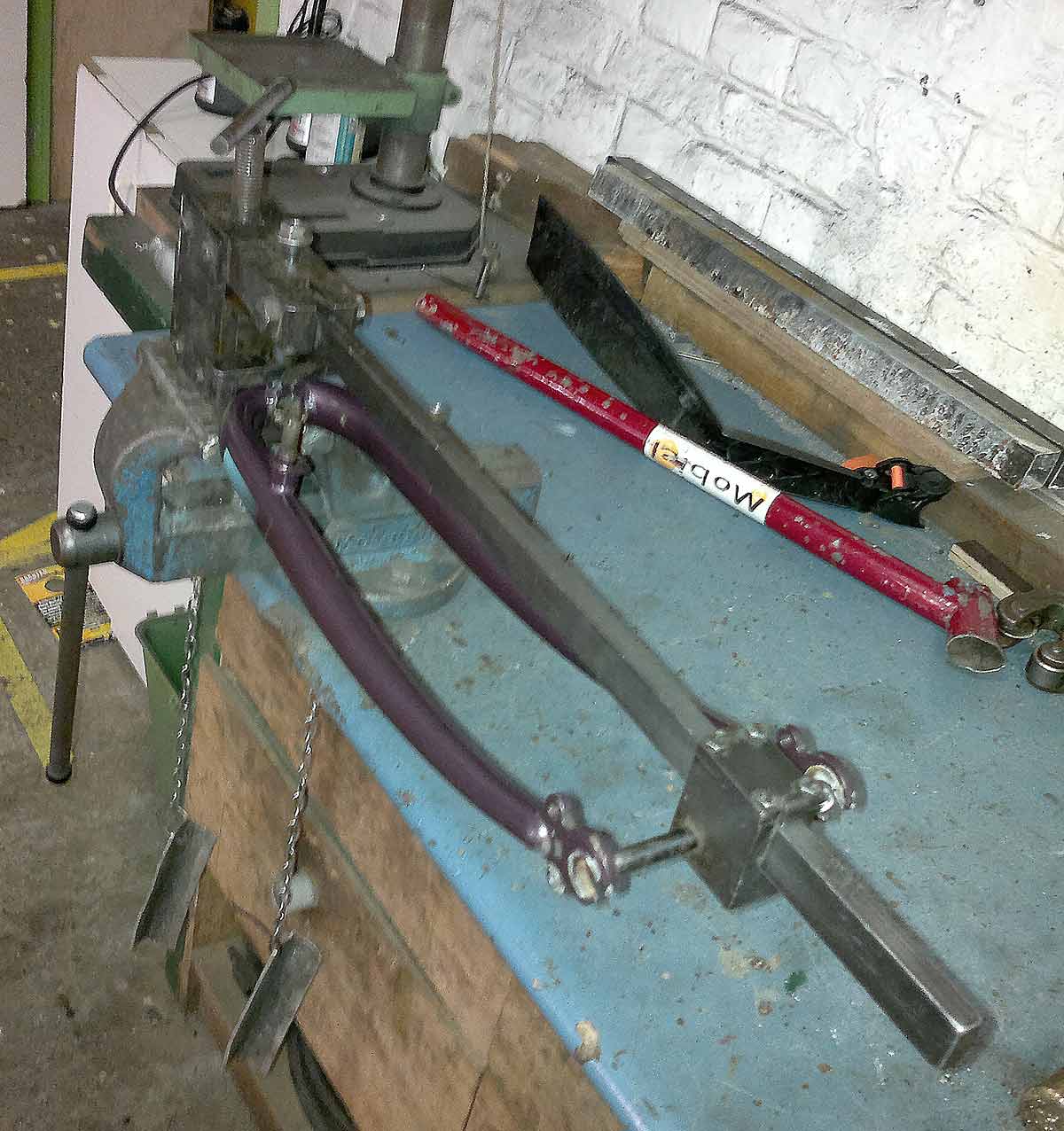

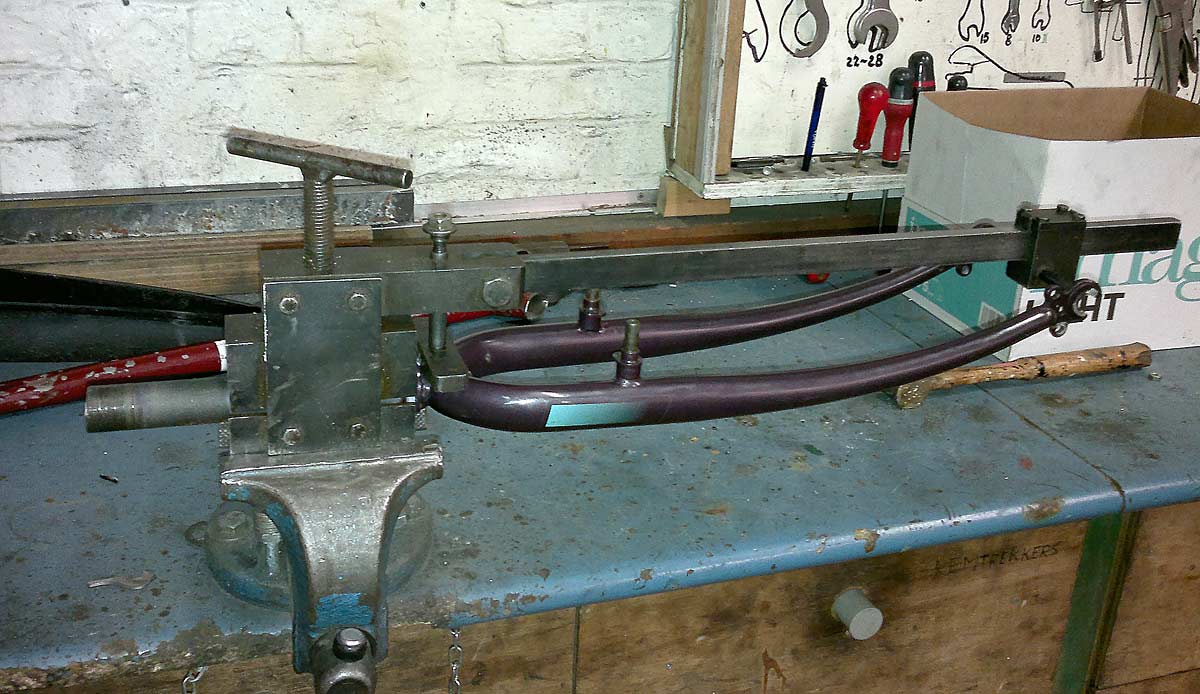

Картинки в копилку. Оч. старая приспособа, но дает возможность выправить любую вилку методом подгибания(в разумных пределах) перьев. Видно что такое "плечо", ..., вилки.


Вложения:

_________________
Время собирать... веломобили!
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Станок для контроля-правки вилок.
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Ср авг 03 2011 16:54
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 12243
Откуда: Москва-Ногинск
Благодарил (а): 125 раз.
Поблагодарили: 726 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Ну, допустим, гнутся вилки на несколько ином оборудовании, но как инструмент для контроля - вполне!

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Станок для контроля-правки вилок.
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Ср авг 03 2011 22:49
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.
я гнул вилки на самодельном прессе ---изготовленном из 5-ти тонного домкрата.

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Станок для контроля-правки вилок.
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Ср авг 03 2011 23:25
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Чт дек 23 2010 03:03
Сообщения: 1031
Благодарил (а): 205 раз.
Поблагодарили: 151 раз.
Моя велотехника: Скорпионы, Беркуты, АРТ, Романтик и кое что ещё
Спасибо, это интересно и для изготовления несерийных вилок.
Если можно первую фотографию выложите в лучшем качестве, и побольше фоток поближе. Хочу сделать нечто подобное для себя. А у вас поучиться.
Заранее благодарен!

_________________
Лучше быть, чем казаться.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Станок для контроля-правки вилок.
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Чт авг 04 2011 09:31
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/
Для изготовления вилок у нас собран похожий кондуктор, правда не столь массивный, но со своим предназначением справляется отменно.

Подробнее про стапель:
http://velomobil-tambov.ru/forum/viewtopic.php?f=6&t=35


Последний раз редактировалось hof Чт авг 04 2011 12:25, всего редактировалось 3 раз(а).
вернул ссылку



За это сообщение автора kab поблагодарил: Владимир Штракин (Чт авг 04 2011 10:27)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Станок для контроля-правки вилок.
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Чт авг 04 2011 11:58
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2540
Откуда: Геленджик
Благодарил (а): 620 раз.
Поблагодарили: 467 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
viewtopic.php?f=11&t=3064
Имя: Александр
Владимир Штракин писал(а):
Спасибо, это интересно и для изготовления несерийных вилок.
Если можно первую фотографию выложите в лучшем качестве, и побольше фоток поближе. Хочу сделать нечто подобное для себя. А у вас поучиться.
Заранее благодарен!

Да, на таком станке мы только подгибаем перья до нормы. Не такие они и жесткие. Делается это рукой или квадратной трубой 40х40 (по диагонали проходит) через тряпочку. Длина трубы достаточна см. 50.
Я постараюсь объяснить принцип, Владимир.

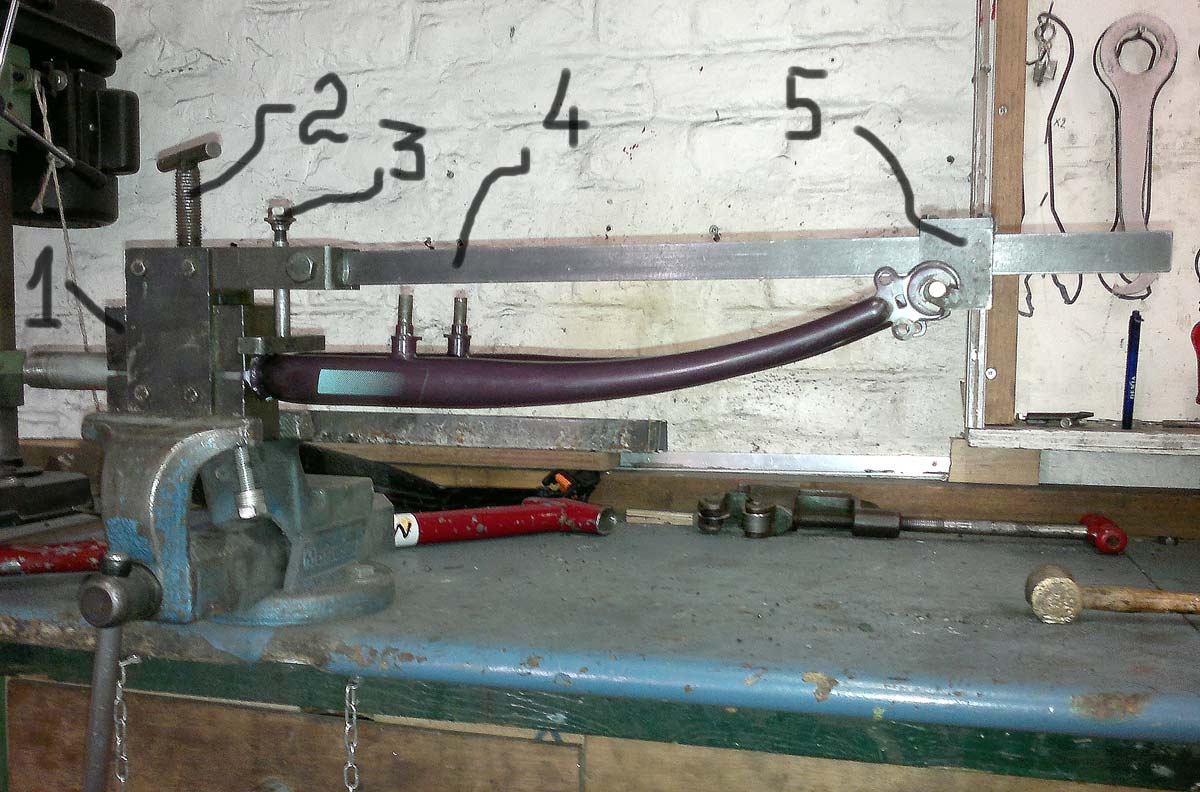

Между двух щечек имеются(одна закреплена) с "Г" образным пропилом, вторая-подвижная "1", которая поджимает ось вилки болтом "2".
Опускается шток "3" с перпендикулярной планкой(первая операция).
На планке "4" имеется подвижная колобашка "5"с осью указателем. По её концам надо выравнивать сооснось, параллельность, "плечо" перьев.

kab писал(а):
Для изготовления вилок у нас собран похожий кондуктор, правда не столь массивный, но со своим предназначением справляется отменно.

Сверху и снизу вилки надо установить отрезки метал. уголков.
Зажимать двумя струбцинами-будет надежней. А так-тамбовская простота-+5!!


Вложения:

_________________
Время собирать... веломобили!

За это сообщение автора alex поблагодарил: Владимир Штракин (Чт авг 04 2011 17:03)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Станок для контроля-правки вилок.
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Чт авг 04 2011 12:27
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Вернул ссылку на изготовление стапеля и нестандартной вилки обратно в сообщение Kab`a. по-прежнему считаю, что про конструкцию надо написать на нашем форуме в разделе "Инструменты", а не довольствоваться ссылками на другие сайты. Другие сайты имеют обыкновение ломаться... Ценная информация пропадет - оно нам всем надо?
