 Заголовок сообщения: Трайк "Привидение с моторчиком!" :) - поехал!
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 02:58
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9728
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1248 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег

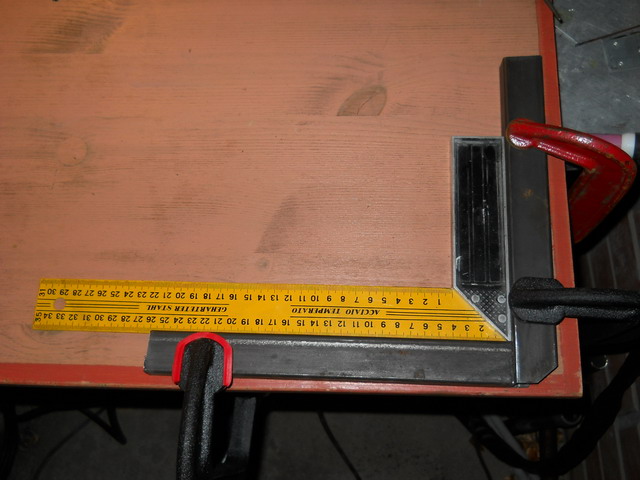

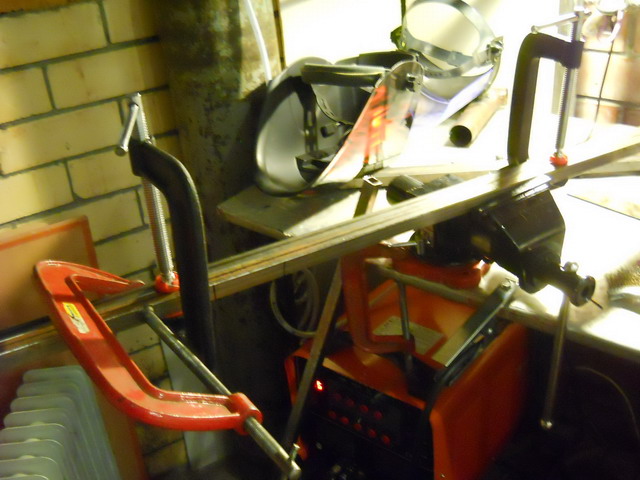

Пока попробовал взять квадратную трубу 20х1,2 мм - если не хватит прочности, буду менять на трубу помощнее. Просто интересно, насколько легким можно сделать агрегат и какой прочности будет достаточно? Обычно я закладываю достаточно большой запас прочности и агрегаты получаются тяжелыми. Поэтому трубы взяты максимально легкие.

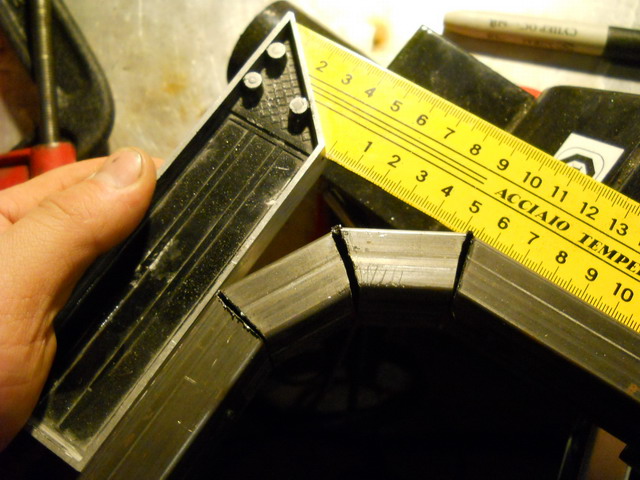

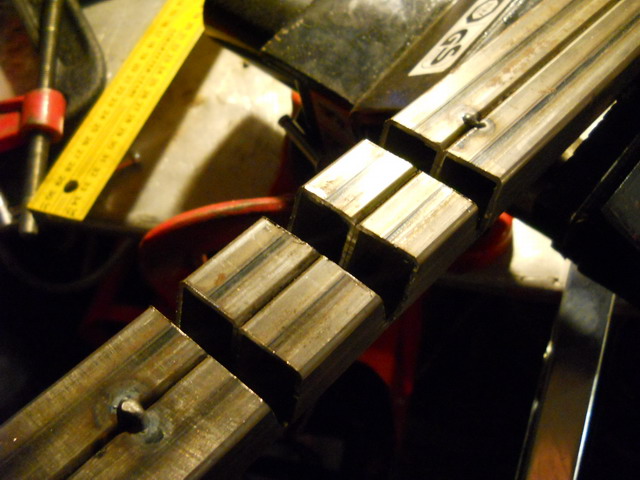

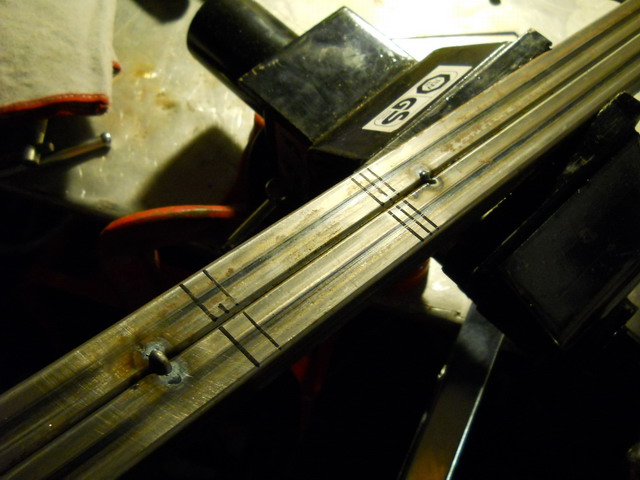

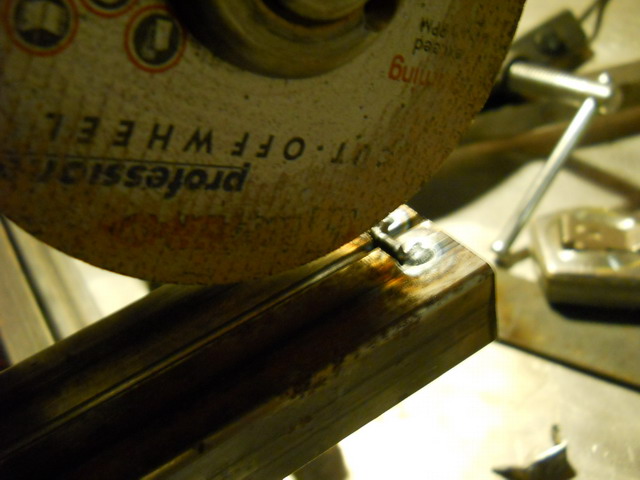

Гибка квадратной трубы осуществлялась сегментным надрезанием - по три выреза 90 градусов поворота, потом все заваривается. Изначально хотел сделать жесткий ровный квадратный стапель-раму, но забыл купить трубы нужного размера (скажем, 40х60х2), ровной плоскости нужного размера в квартире тоже не нашлось потому пришлось собирать конструкцию "на коленке". Так как в конструкции полно 90-градусных углов, принял решение сделать уголок на 90 градусов из трубы 30х20х1,5 - ее прочности должно хватить, чтобы зафиксировать для сварки трубу 20х20х1,2.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 06:10
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
Уважаемое Начальство :geek:
:pray: А ЧАВО :shifty: у Вас Это будет?

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 11:02
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11276
Откуда: Москва-Ногинск
Благодарил (а): 91 раз.
Поблагодарили: 568 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
аргончик прикупил?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 11:03
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9728
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1248 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Давно - я же писал на форуме.

Добавлено через 2 минуты 56 секунд:
Sofabike писал(а):
Уважаемое Начальство :geek:
:pray: А ЧАВО :shifty: у Вас Это будет?

Это будет конструкция. Догадаться о предназначении аппарата оставляю форумчанам :)

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 12:14
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11276
Откуда: Москва-Ногинск
Благодарил (а): 91 раз.
Поблагодарили: 568 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Писал? Что-то я пропустил с этими неудачными переездами и роняниями серверов...

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 12:29
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9728
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1248 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Shuriken писал(а):
Писал? Что-то я пропустил с этими неудачными переездами и роняниями серверов...

Это было раньше:
http://velomobile.org/forum/viewtopic.php?f=33&t=5231&p=4711373#p4711373

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 12:55
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11276
Откуда: Москва-Ногинск
Благодарил (а): 91 раз.
Поблагодарили: 568 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
hof писал(а):
Пока попробовал взять квадратную трубу 20х1,2 мм - если не хватит прочности, буду менять на трубу помощнее. Просто интересно, насколько легким можно сделать агрегат и какой прочности будет достаточно?

Со стенкой 1,2 и квадратным сечением ты ещё думаешь о лёгкости, а со стороной 20 мм - о прочности?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 12:58
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9728
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1248 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
А какие есть предложения?

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 13:10
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11276
Откуда: Москва-Ногинск
Благодарил (а): 91 раз.
Поблагодарили: 568 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
hof писал(а):
А какие есть предложения?

Рамы старт-шоссе. лучшее по сочетанию "доступность/прочность" И трубы хромолевые 26,8 у меня же.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 13:15
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9728
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1248 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Вешалки я сюда бы не выкладывал.
Пока... :)

Добавлено через 1 минуту 28 секунд:
Shuriken писал(а):
hof писал(а):
А какие есть предложения?

Рамы старт-шоссе. лучшее по сочетанию "доступность/прочность" И трубы хромолевые 26,8 у меня же.

Во-первых, это у тебя складбище старых велосипедных рам, на которых ты сидишь и никому ничего не даешь, а не у нас. Нам остается использовать "более другой" материал, как правило, более доступный, чем прочный/легкий.

Во-вторых, трубы хромолевые - 32 мм, которые я тебе заказывал - ты еще не порезал?

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 15:37
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
А какой смысл укрепляющий трубу гнуть по "радиусу"?

:shifty: Может простую одну косынку на 45 градусов вставить :roll:

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 15:47
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
EdRymar писал(а):
Sofabike писал(а):
А какой смысл укрепляющий трубу гнуть по "радиусу"?

:shifty: Может простую одну косынку на 45 градусов вставить :roll:

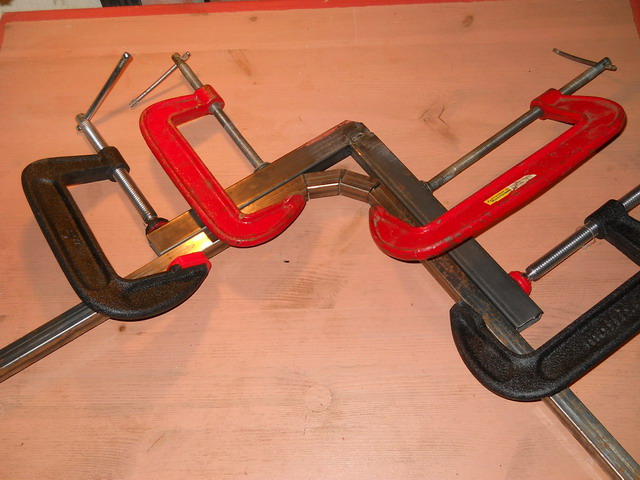

Это у него шаблон и сама свариваемая по шаблону(90градусов) труба. На фото они вместе :)


"Uncle Nik" loves to play idiot :lol:
"Дядька Ник" любит прикидываться дураком,
и задавать наводящие вопросы :shhh:

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 16:17
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9728
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1248 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег

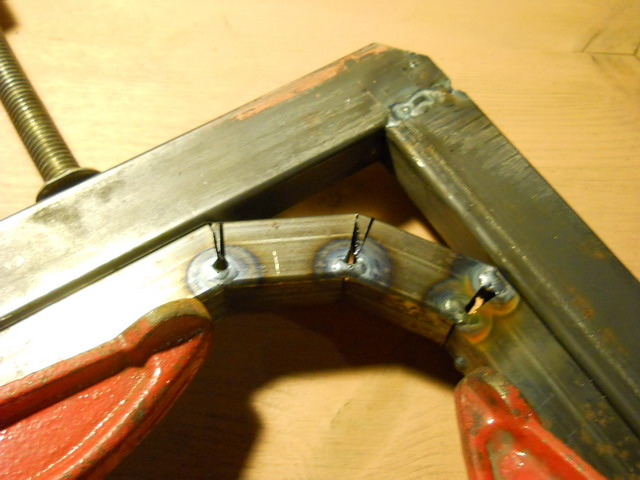

"Скругление угла" выполнено посредством вырезания трех секторов и заваривания. Была бы возможность согнуть квадратную трубу, за еще и с нагревом - согнул бы, а так приходится так...

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 16:43
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9728
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1248 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
EdRymar писал(а):
Олег, 20х20 гнётся без проблем. Могу сбросить эскиз моего самопала. если часто гнёшь - сооруди себе что-то подобное. Я сделал три разных под 20х20, 15х15 и 10Х10 из того что было под рукой.

Давай!

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 18:02
Не в сети
Активно интересующийся

Зарегистрирован: Пн дек 21 2009 21:36
Сообщения: 1289
Откуда: г. Саров, Нижегородская обл., Россия
Благодарил (а): 143 раз.
Поблагодарили: 22 раз.
Моя велотехника: Совместно с учителем: "Саровский", "Первый-пробный"
а идея: испльзовать трубы не квадратом, а ромбом! Просто идея

_________________
Улыбнись )


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 18:54
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11276
Откуда: Москва-Ногинск
Благодарил (а): 91 раз.
Поблагодарили: 568 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
hof писал(а):
Во-вторых, трубы хромолевые - 32 мм, которые я тебе заказывал - ты еще не порезал?

Их больше нет, совсем, я тебе последние отдал. Остались только 27. Их зато много. Ну и 48 - вон я их как на спарки шустро использую!

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 20:03
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9728
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1248 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Shuriken писал(а):
hof писал(а):
Во-вторых, трубы хромолевые - 32 мм, которые я тебе заказывал - ты еще не порезал?

Их больше нет, совсем, я тебе последние отдал. Остались только 27. Их зато много. Ну и 48 - вон я их как на спарки шустро использую!

Ты мне их еще не отдал. Поэтому и спрашиваю - ты их уже использовал?

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 20:54
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.
и у меня есть трубогиб для труб 15 х15 и 20х20. намного проще чем на видео. гну небольшим ломиком. получаеться даже лучше чем у заводских изделиях. ролик немного конусный и имеет бурт для продавливания внутренней плоскости.а вообще похоже на раму прицепа ?

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Пн фев 21 2011 21:20
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9728
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1248 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Shuriken писал(а):
Их больше нет, совсем, я тебе последние отдал. Остались только 27 и 48

27 и 48 какой длины и почем?

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Пока без названия
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Вт фев 22 2011 19:37
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11276
Откуда: Москва-Ногинск
Благодарил (а): 91 раз.
Поблагодарили: 568 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Труб на 31 НЕТ. Возможно, я принял у тебя заказ на то, что уже сам не смог взять.
27 по метру, 48 по 800 мм. Первые по 350 наверное, 48 по 500.
Предложение по обмену на ноут в силе, равно как на баллон от огнетушителя.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 113 ]  На страницу 1, 2, 3, 4, 5, 6  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 3


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.118s | 22 Queries | GZIP : On ]
