Форум о веломобилях и лигерадах

Изготовление велотехники своими руками



Начать новую тему Ответить на тему  [ Сообщений: 114 ]  На страницу 1, 2, 3, 4, 5, 6  След.
Автор Сообщение
 Заголовок сообщения: Как сделать веломобилетренажер?
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Пн окт 18 2010 17:14
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт янв 08 2010 17:56
Сообщения: 1435
Откуда: Красноярский
Благодарил (а): 55 раз.
Поблагодарили: 105 раз.
Моя велотехника: То, о чем и упоминать не стоит
Не вело-, а именно веломобиле-, с креслом. Собираю информацию для начала проектирования. Есть ли в природе что-нить подобное?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Пн окт 18 2010 17:32
Не в сети
Великий теоретик
Аватара пользователя

Зарегистрирован: Сб окт 31 2009 06:45
Сообщения: 2055
Откуда: Торонто
Благодарил (а): 223 раз.
Поблагодарили: 211 раз.
Моя велотехника: Написал и опубликовал на сайте цикл статей про историю альтернативной велотехники.
Имя: Алексей
Тренажер Дашевского

_________________
Титаник построили профессионалы. Ноев ковчег-любители!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Пн окт 18 2010 19:03
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт янв 08 2010 17:56
Сообщения: 1435
Откуда: Красноярский
Благодарил (а): 55 раз.
Поблагодарили: 105 раз.
Моя велотехника: То, о чем и упоминать не стоит
bandanschik писал(а):
Тренажер Дашевского

Ты просто находка этого сайта! :D

Добавлено через 12 минут 43 секунды:
Суть понятна. Господа, есть конкретные предложения по конструктиву?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Пн окт 18 2010 19:23
Не в сети
Великий теоретик
Аватара пользователя

Зарегистрирован: Сб окт 31 2009 06:45
Сообщения: 2055
Откуда: Торонто
Благодарил (а): 223 раз.
Поблагодарили: 211 раз.
Моя велотехника: Написал и опубликовал на сайте цикл статей про историю альтернативной велотехники.
Имя: Алексей
GEK писал(а):
bandanschik писал(а):
Тренажер Дашевского

Ты просто находка этого сайта! :D

Добавлено через 12 минут 43 секунды:
Суть понятна. Господа, есть конкретные предложения по конструктиву?


У участников сайта есть телефон Дашевского (у меня нету). Если есть большое желание - можете спросить у Дашевского напрямую как устроен его тренажер.

_________________
Титаник построили профессионалы. Ноев ковчег-любители!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Пн окт 18 2010 19:36
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт янв 08 2010 17:56
Сообщения: 1435
Откуда: Красноярский
Благодарил (а): 55 раз.
Поблагодарили: 105 раз.
Моя велотехника: То, о чем и упоминать не стоит
Да в принципе все понятно, только неужели больше ни у кого из наших нет дома подобного тренажера? Думаю, что те, у кого есть тренажеры, взглянув на мой чертеж смогут указать на "подводные камни", отсечь, так сказать "острые углы" :wink: :lol:
В любом случае, лучше изучить весь опыт, потом спроектировать, потом обсуждать и править проект.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Вт окт 19 2010 07:44
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вс ноя 12 2006 00:14
Сообщения: 513
Откуда: Питер
Благодарил (а): 8 раз.
Поблагодарили: 23 раз.

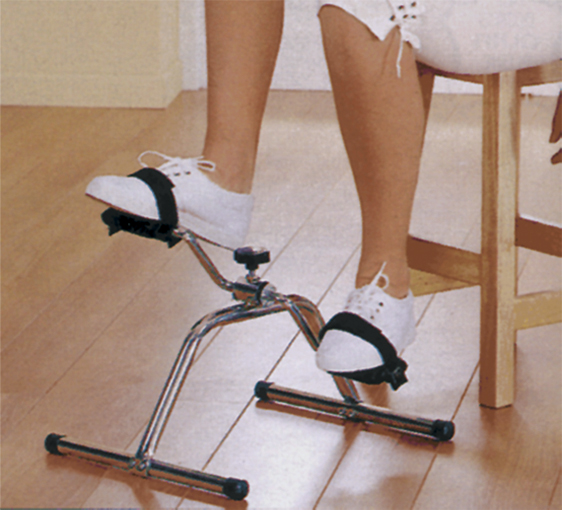

Вот так :mrgreen:


Вложения:

_________________
Жизнь хитра! Когда у меня на руках все козыри, она внезапно решает играть в шахматы.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Вт окт 19 2010 23:21
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.
у меня есть мысль сделать подобный аппарат. но в квартире и так тесно. была мысль нагрузку сделать с помощью моторчика на постоянных магнитах. типа динамки. а чтобы энергия не пропадала --поставить салонный вентилятор от автомобиля. будет некая прямая зависимость --чем быстрее крутишь педали тем сильнее ветер в харю....

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Ср окт 20 2010 11:40
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Чт фев 25 2010 15:37
Сообщения: 1565
Откуда: Россия, Владимирская обл.
Благодарил (а): 547 раз.
Поблагодарили: 541 раз.
Моя велотехника: Лигерады "Андроид", "Андроид-2", складная "Зокра" и пару трайков.
Имя: Иосиф
Если ставить генератор,то надо еще мощный реостат,чтоб нагрузку изменять.А моторчик с вентилятором как ответвление сделать.

_________________
На "Андроиде-2" накатал 1500 км.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Ср окт 20 2010 11:44
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт янв 08 2010 17:56
Сообщения: 1435
Откуда: Красноярский
Благодарил (а): 55 раз.
Поблагодарили: 105 раз.
Моя велотехника: То, о чем и упоминать не стоит
serbey писал(а):
у меня есть мысль сделать подобный аппарат. но в квартире и так тесно. была мысль нагрузку сделать с помощью моторчика на постоянных магнитах. типа динамки. а чтобы энергия не пропадала --поставить салонный вентилятор от автомобиля. будет некая прямая зависимость --чем быстрее крутишь педали тем сильнее ветер в харю....

Очень оригинальное предложение "Ветер в харю"! :D А действительно, ведь нужен обдув!
Я думал подключить асинхронный эл.двигатель, так как их достать не проблема, а шаговые большой мощьности дифицит и дорогое удовольствие, к тому же о плавности вращения педалей придется забыть, либо устанавливать маховик.
Если задействовать эл.двигатель, то и с датчиками выдаваемой мощности в Вт. проблем не будет. Тогда можно и научные эксперементы проводить :wink:
У Дашевского на фото тренажера вроде маховик для более реалистичной эммитации нагрузок...
Сейчас пришла мысль собирать основу тренажера из "Джокерных" труб и фурнитуры. Узлы соединений можно дополнительно фиксировать саморезами.
Реостат не нужен: лампочки накаливания достаточно на 150, 200, 350, 500Вт... :)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Ср окт 20 2010 22:30
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.
моторчики асинхронные не подходят. в качестве динамки надо использовать коллекторные моторы с постоянными магнитами. мне больше всего понравились моторчики от старых эвм с маркировкой dinamo sliven и от дополнительной помпы печки от газели. если моторчики от старых эвм достать достаточно сложно то моторы от помпы часто снимают с машин вполне работоспособные из за потекшего сальника помпы.помпу надо снять и вместо неё выточить ролик как на динамке. ну а если одного вентилятора мало для нагрузки--то всегда можно поставить два а то и три...

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Ср окт 20 2010 22:46
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 03 2007 23:52
Сообщения: 1433
Откуда: Зеленоград - столица мира!
Благодарил (а): 69 раз.
Поблагодарили: 108 раз.
Моя велотехника: "Велес" двухместный внедорожно-туристический веломобиль 2004
"Апокалипсис" спортивный трайк 2006
"зеленый самоходЪ" двухместный парадно-прогулочный веломобиль 2009
"СтерхЪ" длиннобазный лигерад 2009 "СтерхЪ-2" продолжение темы 2010
а нахрен он нужен? На лигераде кататься намного интереснее.

_________________
Не тот джипер, кто УАЗ лифтанул,
А тот джипер, кто его в болоте утопил!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Ср окт 20 2010 22:59
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.
а поддерживать форму в непогоду? да и не во всех есть возможность каждый день выезжать на полчаса . сильно хлопотно особенно в городе.

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Чт окт 21 2010 01:44
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт янв 08 2010 17:56
Сообщения: 1435
Откуда: Красноярский
Благодарил (а): 55 раз.
Поблагодарили: 105 раз.
Моя велотехника: То, о чем и упоминать не стоит
Тренажер - для тренировок зимой: еще полезен, пока переломы не срастутся, да и для эксперементов просто находка :)
Асинхронник - можно - он самовозбуждается, однако вопрос электрогенератора открыт.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Чт окт 21 2010 12:52
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
http://velorizontal.bbfr.net/le-coin-du ... -t7246.htm

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Чт окт 21 2010 23:06
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт янв 08 2010 17:56
Сообщения: 1435
Откуда: Красноярский
Благодарил (а): 55 раз.
Поблагодарили: 105 раз.
Моя велотехника: То, о чем и упоминать не стоит
Обдумываю в общих чертах концепцию тренажера. Поделюсь мыслями, буду благодарен за участие, так как своих мыслей не очень-то много и путанные они какие-то :lol:
Цель: Создание тренажера, позволяющего максимально реалистично эммитировать посадку и передвижение на любом типе веломобиля как для тренировок, так и для проектирования веломобилей.
Задачи:
1. Возможность установки любых веломобильных сидений.
2. Достаточно широкий диапазон регулировок перемещения и наклона сидений, высоты педального узла, положения ручек руля.
3. Проектирования привода, позволяющего максимально эммитировать дорожные нагрузки.
4. Использование общедоступных технологий, частей и комплектующих.
5. Возможность снащения приборами измерения мощности, велокомпъютером, пульсометром, компасом :) .
6. Возможность полной или частичной разборки для транспортировки в легковом автомобиле?
7. Невысокая конечная стоимость изделия.

Предлагаю начать с этого, а когда определимся с задачами, то можно будет обсуждать конкретно по каждому из пунктов...

Добавлено через 10 часов 6 минут 38 секунд:
Материалом каркаса (а собственно из него и состоит тренажер) будут итальянские хромированные трубы D25*1мм и фурнитура для их сопряжения. Выбор обоснован общедоступностью, возможностью многократной переделки без сварочных работ, эстетичным внешним видом и ценой, сопоставимой с обычными водопроводными и профильными трубами с учетом трудозатрат на обработку, покраску, сварку, стоимость грунта, краски и т.д.
Вопрос крепления трансмиссии и ее настройка на таком каркасе не вызовет проблем. Думаю, что для конструирования первого образца это идеальный вариант.

"Ездил" на заводском тренажере; - не понравилось - нет эммитации движения накатом, т.е. нагрузка на шатунах всегда постоянная... Думаю использовать маховик (как на фото у Дашевского), а так же электрогенератор как регулятор нагрузки. Сопротивление вращению шатунов можно будет регулировать увеличением энергопотребления. Снимаемую с обмоток генератора мощность можно отслеживать и фиксировать электроизмерительными приборами.
Можно начинать проектировать каркас..

Добавлено через 2 часа 8 минут 54 секунды:

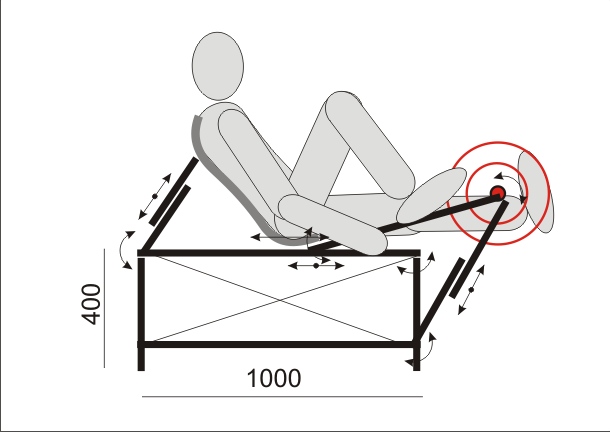

Нарисовал рисуночег. Пока в 2D - так проще определиться с основными размерами. С каркасом, поворотными и телескопическими элементами проблем не будет - стандартная фурнитура, а в дальнейшем будет видно..
Трансмиссию планирую так: на одном конце трубы система, а на другом - кассета безо всяких натяжителей. С кассеты и будет сниматься мощность, но этот момент пока недодумал. Постараюсь придумать без лишних натяжителей, промежуточных роликов и т.д.


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Пт окт 22 2010 21:33
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2228
Откуда: Геленджик
Благодарил (а): 541 раз.
Поблагодарили: 419 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
Имя: Александр
Да впендюрь заднее колесо в переднюю вилку. Её зафиксируй к куску рамы с кареткой и педалями. Руль оставь, чтобы "упираться". Цепь с переклюками на колесо, обод утяжели лопатками(чтобы ветер в ...). Все это используй с разными пидсрачниками-диванами. Выздоравливай, восстанавливайся не чихай!

_________________
Время собирать... веломобили!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Пт окт 22 2010 22:10
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.
я бы сделал из квадратной трубы 25на 25 стенка 2 и рамы детского велосипеда.подразумеваю китайский велик с колесами на 16. подниматься выше уровня пола я бы не стал. так легче и компактней. мебельные трубы--мне они не очень нравяться --хлипкие . хотя и блестят.фото упрощенного тренажера который можно крутить стоя и сидя


Вложения:
Pedal_simulator_1 (1).jpg

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Вс окт 24 2010 14:36
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт янв 08 2010 17:56
Сообщения: 1435
Откуда: Красноярский
Благодарил (а): 55 раз.
Поблагодарили: 105 раз.
Моя велотехника: То, о чем и упоминать не стоит
Понравилась идея с лопатками на колесо, но не из-за обдува, а по причине моделирования нагрузки сопротивления воздушного потока.
Я уже писал и еще повторюсь, что тренажер задумывался еще и как устройство для моделирования посадки на любом типе веломобиля. Такое устрйство значительно ускорит постройку веломобиля без последующих переделок, да и педали можно покрутить изменяя при этом углы, наклоны и т.д., подобрав для себя оптимальную посадку как на основе ощущений, так и показаний приборов. Всех проблем конечно не решить....
Да, мебельные трубы не очень-то прочные, однако попарно в "квадратной" конструкции рамы тренажера выдержат, а к тому же прямоугольники труб можно стянуть тросами как на рисунке.
Всем спасибо за бестолкоые советы! :mrgreen: :wink:


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Вс окт 24 2010 14:52
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Чт фев 25 2010 15:37
Сообщения: 1565
Откуда: Россия, Владимирская обл.
Благодарил (а): 547 раз.
Поблагодарили: 541 раз.
Моя велотехника: Лигерады "Андроид", "Андроид-2", складная "Зокра" и пару трайков.
Имя: Иосиф
Те никелированые трубы отнюдь не такие слабые!У меня на самодельном силовом тренажере две такие трубы длинной 170см каждая служат стойками-направляющими,и ничего...Погонный метр такой трубы по прочности примерно равен метру квадрата 25х25,так что мысль хорошая,тем более что скреплять их можна как угодно.

_________________
На "Андроиде-2" накатал 1500 км.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как сделать веломобилетренажер?
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Вс окт 24 2010 16:49
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт янв 08 2010 17:56
Сообщения: 1435
Откуда: Красноярский
Благодарил (а): 55 раз.
Поблагодарили: 105 раз.
Моя велотехника: То, о чем и упоминать не стоит
Jozef писал(а):
Те никелированые трубы отнюдь не такие слабые!У меня на самодельном силовом тренажере две такие трубы длинной 170см каждая служат стойками-направляющими,и ничего...Погонный метр такой трубы по прочности примерно равен метру квадрата 25х25,так что мысль хорошая,тем более,что скреплять их можна как угодно.

25*25 квадрат прчнее будет... Мой вес не превышает 65кг, опыт использования труб, фурнитуры под значительными переменными нагрузками имеется, так что и сомнений в прочности соединений нет, а если и возникнут, то есть такая фурнитура, кторую можно соединить с трубами сваркой. Советы сделать тренажер из более прочного материала вполне обоснованы, но только тогда, когда есть готовый рабчий проект (т.е. тренажер уже бы сделан и испытан), особенно, когда панируется массове производсто, то "квадратная туба" наилучший из вариантов.
А я пока делаю рабочий макет, в котором достаточн вопросов...

Добавлено через 20 часов 37 минут 26 секунд:
http://www.szto.ru/content/category/5/33/41/
Появились новые "Джокерные" системы под трубу 32мм и аллюминиевые, нержавеющие трубы 25мм. Взгляните - интересные "конструкторы" :wink: Найти эту фурнитуру можно практически в любом крупном городе.


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 114 ]  На страницу 1, 2, 3, 4, 5, 6  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.168s | 23 Queries | GZIP : On ]
