Форум о веломобилях и лигерадах

Изготовление велотехники своими руками



Начать новую тему Ответить на тему  [ Сообщений: 29 ]  На страницу 1, 2  След.
Автор Сообщение
 Заголовок сообщения: Регулируемый по высоте руль типа "хомяк"
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Сб фев 23 2008 10:51
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Я давно искал простую надежную конструкцию, позволяющую регулировать руль по углу наклона и надежно закрепить его в различных положениях. Та конструкция, что стоит на Trek R200 мне не нравится.

Вот, нашел на сайте Уоррена:


Вернуться к началу
 Профиль

 Заголовок сообщения:
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Сб фев 23 2008 16:03
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
http://www.wisil.recumbents.com/wisil/varnator/default.htm


Последний раз редактировалось hof Вс фев 24 2008 14:45, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

 Заголовок сообщения: Рули и выносы
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Ср мар 17 2010 18:42
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
На "лежачих" аппаратах используется руль типа "хомяк" - это когда руки на руле расположены прямо перед грудью. Похоже на хомяка или суслика. :)

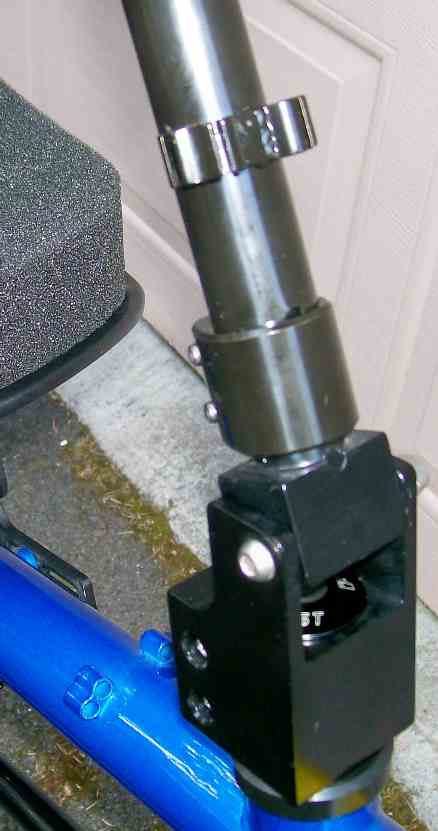

Существует много вариантов изготовления регулируемого выноса, и вот один из них:


Вложения:
black max steering.jpg

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.
Вернуться к началу
 Профиль

СообщениеСообщение было удалено | удалил: hof | Чт мар 18 2010 00:42.
Причина: оффтоп
 Заголовок сообщения: Re: вынос руля
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Чт мар 18 2010 00:44
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег

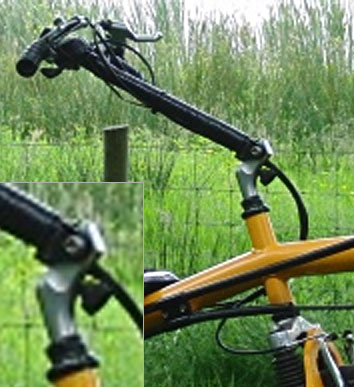

Вариант фирмы Challenge:


Вложения:

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: вынос руля
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Пт авг 27 2010 10:30
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Я нашел простую и легко изготавливаемую конструкцию выноса руля:

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Пн авг 30 2010 18:06
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег


Добавлено через 16 часов 12 минут 13 секунд:

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Вт авг 31 2010 17:35
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср апр 19 2006 22:02
Сообщения: 1233
Откуда: Украина, Харьков
Благодарил (а): 45 раз.
Поблагодарили: 185 раз.
Моя велотехника: два трайка, "Зокра из Харькова",
"Зокра из Харькова Грузовичок"
"Зокра 28""
Имя: Сергей

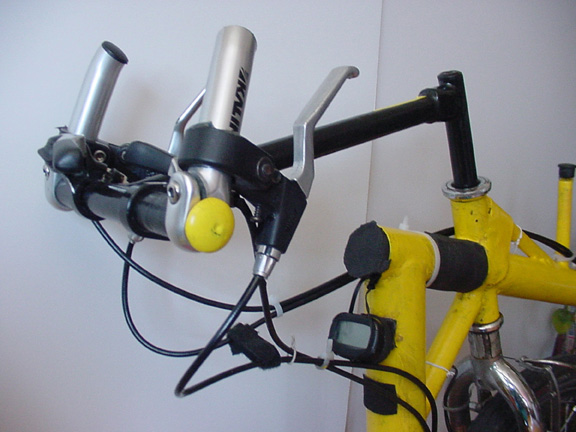

Вот предлагаю и свой, очень простой вариант. Руль откидывается на шарнире, стопорится трубкой. трубка скользит по рулевой колонке вверх и вниз. Рулевая колонка откидывается на шарнире вперед - назад.


Вложения:
Рулевая сложенная.jpg
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Пт сен 17 2010 21:50
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2541
Откуда: Геленджик
Благодарил (а): 620 раз.
Поблагодарили: 467 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
viewtopic.php?f=11&t=3064
Имя: Александр
Как у "Ильяки" понравилось!


Вложения:
Комментарий к файлу: регулировку можно продумать

_________________
Время собирать... веломобили!
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Вт окт 05 2010 13:44
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
необычный аватар:

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Вт окт 05 2010 19:46
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт янв 08 2010 17:56
Сообщения: 1435
Откуда: Красноярский
Благодарил (а): 55 раз.
Поблагодарили: 106 раз.
Моя велотехника: То, о чем и упоминать не стоит
Предлагаю вниманию свой гениально простой руль (в отличии от просто простых) :)
Ноги находятся над рулем. Этот вариант узла управления мне очень понравился, собираюсь повторить.


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Вт окт 05 2010 23:19
Не в сети
Балабол
Аватара пользователя

Зарегистрирован: Вс окт 14 2007 10:04
Сообщения: 10733
Откуда: Москва
Благодарил (а): 1121 раз.
Поблагодарили: 462 раз.
Моя велотехника: ДЕЙСТВУЮЩАЯ.

Скоростной велостеппер Unicab Bike S&G Н75.

Лигерад Ринцлер Modulator НГ65.

Лигерад Ринцлер Concept НГ17.

Японский шоссейный велосипед
Отес Alpha LC, с приводом повышенной
мощности SDV "Авалон".
-------------------------

РАНЕЕ ЭКСПЛУАТИРОВАЛ.

Три лигерада различных схем:
AV55, AV57 и чешский Azub Ibex (Василич).

Велосипеды с
экспериментальными обтекателями.
"Барс9т", "AV2010".

И велостепперы:
Streetstepper sport, 3G и Brizon.
Имя: Дмитрий
GEK, значит ноги у тебя совершенно не распрямляются, раз ты
можешь ездить с ТАКИМ рулём. Колени вразнос...

И как же он тебе не мешает? Я тоже много химичил с этим и АВ-55 в
первой комплектации был именно с аналогичным рулём-аватаром,
но ставил я его СНИЗУ стакана, - под рамой. И даже в таком положении
он меня донимал на остановках/стартах: мешал нормально ставить ноги на светофорах...

_________________
Хорошо, что есть КОНТЕНТ!
Только он приобщает к Непостижимому. :-)
Пр. Гамидова, 18 |секция 2|, Газопроводная, 2а
и другие объекты Махачкалы - лучшие места на Земле!!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Вт окт 05 2010 23:23
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 12256
Откуда: Москва-Ногинск
Благодарил (а): 125 раз.
Поблагодарили: 726 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
GEK писал(а):
Предлагаю вниманию свой гениально простой руль

Тебе даже Карпук (!) сказал, что этот руль опасен!

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Вт окт 05 2010 23:25
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
в этой теме запрещено обсуждение

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Пн июл 11 2011 23:49
Не в сети
Интересующийся

Зарегистрирован: Чт июн 10 2010 18:17
Сообщения: 8
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
GEK писал(а):
Предлагаю вниманию свой гениально простой руль (в отличии от просто простых) :)
Ноги находятся над рулем. Этот вариант узла управления мне очень понравился, собираюсь повторить.

не знаю, актуально ли, и построил ли GEK такой байк, но такой вариант принесет много проблем при старте и остановке :(
а в целом такое размещение руля вполне удобно


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Вт сен 13 2011 15:47
Не в сети
Изобретатель веломобиля
Аватара пользователя

Зарегистрирован: Чт дек 08 2005 15:54
Сообщения: 2203
Откуда: Казань
Благодарил (а): 113 раз.
Поблагодарили: 384 раз.
Моя велотехника: http://denedi.com/category/portfolio/
Имя: Денис
Мой вариант (успешно работающий):


Регулировки:
- наклон (вплоть до складывания вдоль рамы)
- высота руля
- возможен быстрый поворот руля на 90 градусов (уменьшает ширину велосипеда для транспортировки, например)
Главный шарнир выполнен в виде раскрывающегося клеммового зажима, что позволяет регулировать степень его подвижности и выбирать люфты.

_________________
Изобретаю велосипед
http://denedi.com
http://vk.com/denedi_cycles
http://fb.me/denedicycles


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Пн июл 09 2012 17:01
Не в сети
Активно интересующийся

Зарегистрирован: Пн дек 21 2009 21:36
Сообщения: 1289
Откуда: г. Саров, Нижегородская обл., Россия
Благодарил (а): 143 раз.
Поблагодарили: 22 раз.
Моя велотехника: Совместно с учителем: "Саровский", "Первый-пробный"

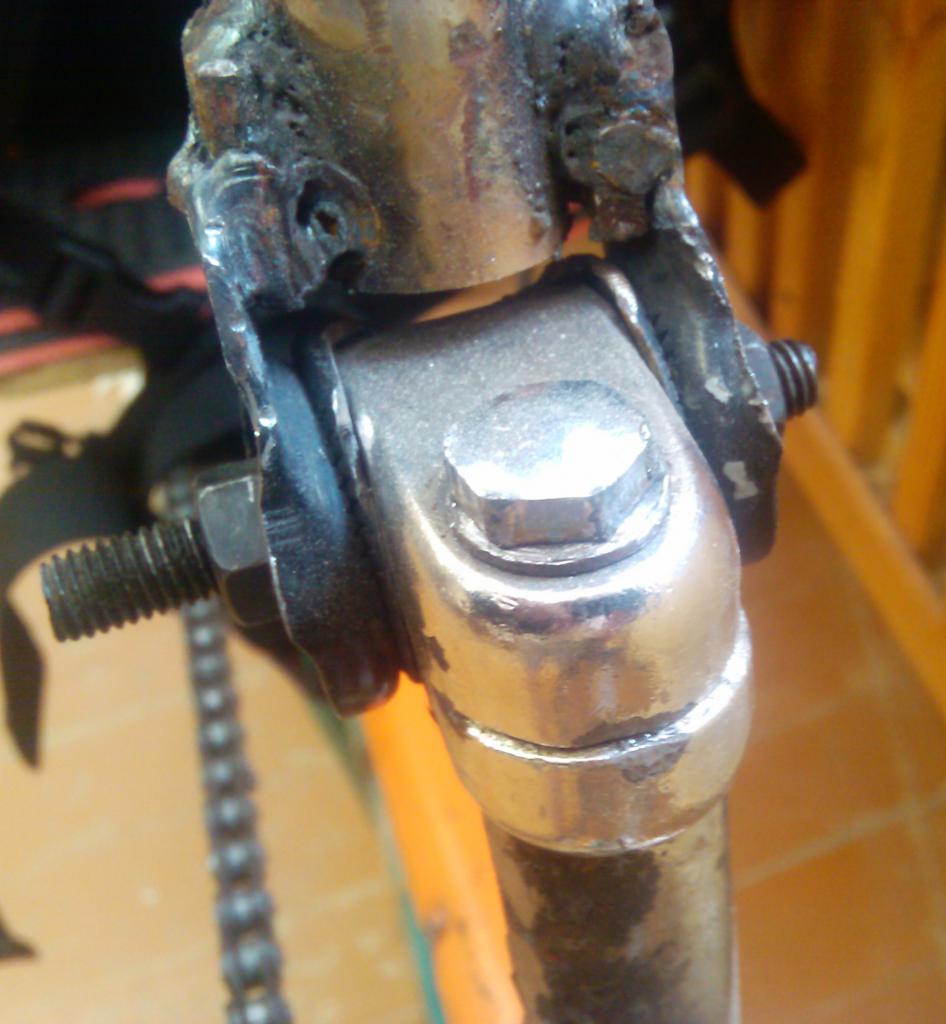

Использовано советское велосипедное крепление сиденья к подседельному штырю.
Можно регулировать наклон. Добавим небольшой эксцентрик и затягивать можно будет на ходу.
Руляка издалека.jpg
Руляка сблизка.jpg


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Вс фев 16 2014 00:09
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Сб ноя 17 2012 03:34
Сообщения: 8676
Благодарил (а): 942 раз.
Поблагодарили: 853 раз.
Имя: ----------
Чтобы не плодить тем спрошу тут..

Примерно такой алюминиевый вынос сколько выдерживает нагрузку в кг интересно?



Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Вс фев 16 2014 00:24
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 04 2012 07:02
Сообщения: 7983
Благодарил (а): 913 раз.
Поблагодарили: 1115 раз.
Моя велотехника: JDXC07, ЧПОХ15
Имя: Алексей
flur73, ни разу не видел и не слышал про сломанный алюминиевый вынос (сорванная резьба не в счет)
а вот карбоновый (с трещиной) доводилось видеть.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рули и выносы
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Вс фев 16 2014 00:31
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Сб ноя 17 2012 03:34
Сообщения: 8676
Благодарил (а): 942 раз.
Поблагодарили: 853 раз.
Имя: ----------
При мне ломали рули 2 случая, оба алюминиевые, но вот выносы не было тоже.
Интересно какая часть массы тела на него приходится, уж кг 35 есть наверное если общий 70?
За резьбу те что к рулю идут как раз переживаю, хочу использовать в качестве сцепки прицепа.
Хотя если что можно на железный сменить, ладно выясню опытным путем, все равно просто так валяется.


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 29 ]  На страницу 1, 2  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.175s | 22 Queries | GZIP : On ]
