Доброго времени суток форумчане! Есть идея, нужен мозговой штурм. Суть идеи, создание транспортного средства соответствующего следующим критериям: 1-всепогодное, 2-вседорожное, простое и неприхотливое в тех.обслуживанию(удаленность цивилизации). Использование в сельской местности(рельеф(-),грязь(+),г..но(+),сервис(-)). Основной привод РУЧНОЙ(педали, рычаги, иное), всё управление ручное. Привод для ног "ТРЕНАЖЁР"(ноги парализованны), т.е. привод от хода веломобиля к ногам. Для него необходимы условия: возможность фиксации вращения либо "нейтраль" без вмешательства в ход движения веломобиля. Понимаю непонимание, поэтому вопросы по ходу обсуждения по мере возникновения. Этот аспект имеет право на реализацию только при условии если он составит не более 5-7% от общего бюджета и кретически не скажется(по весу, тех.реализации, ходовых качествах) на общий конструктив. Проект в целом, должен быть БЮДЖЕТНЫМ. Прошу технической поддержки: план конспект работ, подбор материалов, чертежи(платформы, узлов), составление тех.спецификации.

То есть, нужно, чтобы привод был от рук, а ноги можно было привязать к педалям, и они шевелились педалями, с возможностью отключить эту приблуду? Я правильно понял?

_________________
Моржов Сергей.

Да, принцип именно такой. А вот "отключить/зафиксировать" нужно очень быстро на ходу.

Ну да, я сам мозг ломал очень долго, единственное до чего додумался обратится на форум. Значит пришло время корректировать свой запрос. Упростим задачу, привод "тренажёр" не нужен. Только ручной привод. Вообще хотелось выяснить основные аспекты разработки проекта. Какая база будет оптимальна для использования offroad+параллизованные ниж.конечности. Передний или задний привод??? Понятно что проще будет трайк по этому как: 2п1з или 1п2з? Но опять же привод ручной. Если на перед там наберётся гемороя привод+управление. Если на зад сам привод мастырить геморно. Понимаю что запрос сделан по вашим профессиональным понятиям, безграмотно и непонятно. Если что то непонятно изложил спрашивайте. А если и отвечать на такую тему влом, киньте плиз хоть линки на схожую тему или конструктивный аналог в деталях(чертежи(базы,узлов), спецификации).

1п2з, переднее ведущее-рулевое. Ноги зафиксированы над/по бокам переднего колеса, чтобы а) его загрузить и б) не мешать ему поворачиваться. Исходя из расположения ног - посадка тела, но тоже как можно ниже. Наклон спинки примерно 45 градусов, голова получится на уровне оси заднего моста - его тоже надо загрузить для устойчивости.
В пространстве между бёдрами и грудью будут находиться "педали" для рук.

_________________

Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет

"Над" будет проблематично. Если я правильно понял. Если "над" то это получается что ноги почти полностью выпрямлены, так? Желательно более сидячее положение.

Сколько до земли необходимо? Ниже оси задних колёс? Ось одна на оба колеса или полуоси на каждое или ось в "рамку" каждому.

А педали как часть "упраления" т.е. педали на рычаге к вилке пер.колеса(рычаг влево/вправо)? Растолкуйте по "управлению".

Посадка полулежачая. Бёдра - вверх, голени - практически горизонтально. Иначе будет сильное ограничение по углу поворота колеса или ставить 20"
Высота сиденья - как получися исходя из положения ног, вряд ли получится ниже уровня втулок.
Привод одновременнно и руль, представь, что вместо педалей грипсы:) Поворачиваешь всё это дело - поворачивает и колесо.

_________________

Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет

Не стану спорить, с условием нормального(здорового) водителя возможно это оптимально. Но я не по прихоти написал что "над" будет проблемой, это так и есть. Обьясню, есть спастика-зверь, угол между бедром и голенью свыше 120-150гр вызывает повышенный тонус(словами не передать, домкрат отдыхает). При лежачем положении велика вероятность, что меня стянет с седла. [off]Если ноги не пристегнуть на ночь, спать на спине невозможно.[/off] Из собственного опыта оптимльное положение спина (\) 45-75гр, голень так же(\). Предполжу возможный вариант, только колесо перед ногами. Подставка под ноги на уровне 20-25см, седло 35-40, это если колёса на 26". Поприкидывал с карандашом так сяк длинна по осям 160-170 в габаритах 230-240, ширина(?) напрашивается 70.

. э-эх извиняюсь, а что такое грипсы?

Ноги по-любому надо будет для езды фиксировать ремнями. Возможно, это придётся делать помощнику. Я так понял, что ноги не распрямляются полностью? думаю, что 120 градусов угол обеспечим, сильнее выпрямлять не придётся, а может и меньше.
Для теля тоже можно сделать боковую поддержку, да хоть те же ремни.

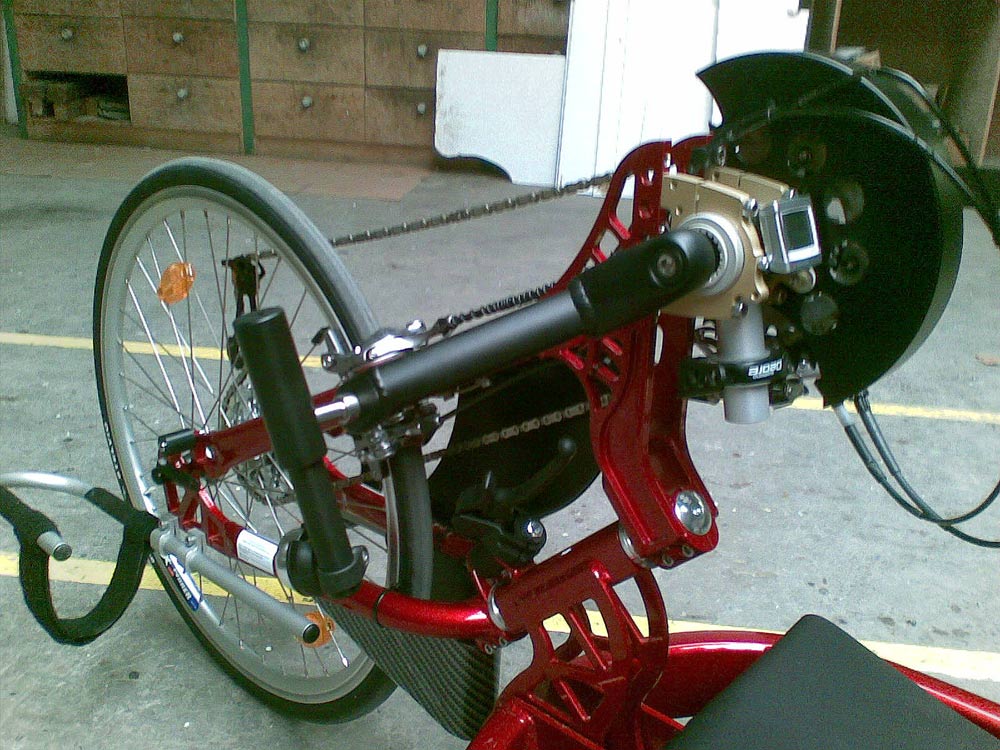

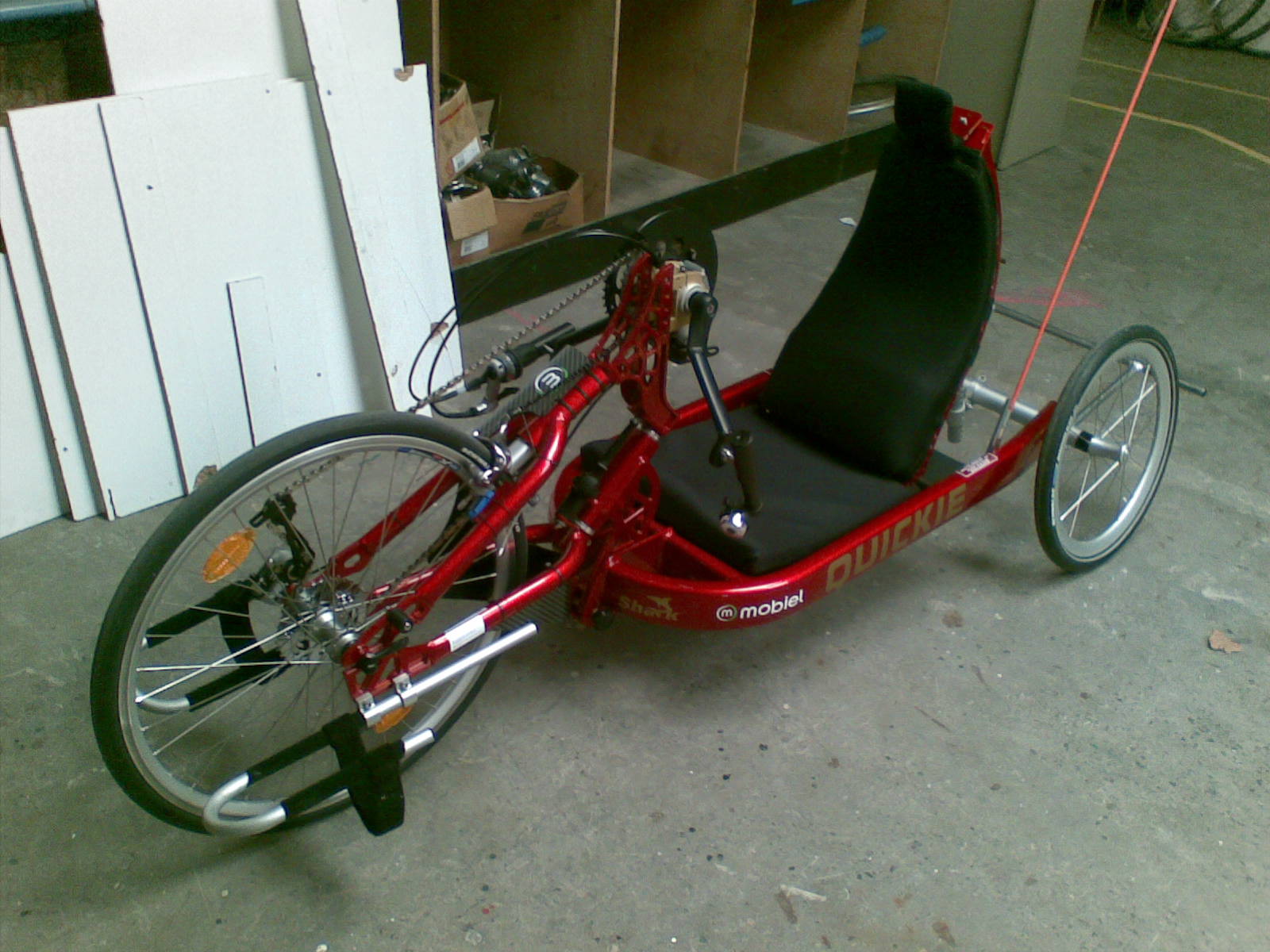

Вот так, например:

Здесь для ДЦПшника ремни фиксируют тело под мышками и у таза.
Выносить переднее (ведущее!) колесо вперёд - не вариант, поедет тогда только по ровному асфальту.
Короче, мне надо порисовать. Нужны размеры (расстояния по "осям" суставов) голени, бедра, высота туловища (от "оси" таза до плеч), рост.

_________________

Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет

Такая конструкция не пойдет? Если по узлам будут вопросы, со временем постараюсь ответить.

_________________
Время собирать... веломобили!

Это не пойдёт, потому что только для шосее, а там оффроад в глухой провинции. Ты вот скажи лучше, за что там руками держатся? Руки как на обычном прямом руле расположены или вдоль?

_________________

Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет

Нет, использование для других условий и к тому же ограничен угол поворота, да и ноги лишний раз тревожить не комильфо.

Желательно(даже обязательно) исключить постороннюю помощь, как дорога сложиться не известно. Рассчёт на абсолютную самостоятельность. И ещё, сразу надо учесть, посадка начинается с ж..пы, а потом затаскиваются запчасти по местам. Т.е. учесть как протаскивать ноги руками "над/под" потенциальными препядствиями. Ноги выпрямляются полность, но с постоянной настойчивостью стремяться согнуться.

голень по суставам 49см от колен.суст до пола 56, бедро по сутавам 50см, от бедр.суст до оси плеча 55(60), рост 184.
Не даёт покоя мысль о положении ног "над" колесом, согласен для нагрузки на перед(+), а центр тяж. станет выше, что для устойчивости(-). Ноги выше ж..пы много (-) ИМХО. Может лучше как-то реализовать привод на задние колёса?

С приводом на задние в полный рост встанет проблема управления. Будет очень сложный механизм с большими потерями.

_________________

Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет

Да, не сомневаюсь, это вероятно уже посредствам карданов или типа этого? Но согласитесь, мои опасение о потери устойчивости имеют место быть. Или я ошибаюсь? Ну правда, очково на небольщом склоне уе...ца. Сам уже мозги сломал, рассудок понимает что технически без космических цен нереализовать, чтоб всё в одном и просто и функционально. Ну да ладно буду думать. А вот колесо перед ногами, существенно утратит сцепление, по сравнению с расположением ног над колесом. Я к тому, что Шумахером мне не быть и в горы нелазить, может разница не так очевидна. Или я снова недопонимаю?

Расположение ног как на верхнем фото - неплохая идея. Надо порисовать, какой угол мы получим, но это ближе к концу недели.

_________________

Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет

А позволяет ли физическое состояние крутить руль-педали а-ля "рога у быка"? Подключается корпус, спина - исследования показывают что КПД значительно выше, утомляемость ниже (если нужны ссылки - могу порыться позже, на голландские и м.б. англоязычные ресурсы).
Ещё попробуйте связаться с Андреем Желудовым (спинальник), я ездил на одном из его хэндбайков в 2004 году по Реутову, был приятно удивлён проходимостью его творения.http://www.google.ru/search?hl=ru&rlz=1B3GGIC_ruNL278NL278&newwindow=1&q=%D0%90%D0%BD%D0%B4%D1%80%D0%B5%D0%B9+%D0%96%D0%B5%D0%BB%D1%83%D0%B4%D0%BE%D0%B2&btnG=%D0%9F%D0%BE%D0%B8%D1%81%D0%BA&lr=&aq=f&oq=

Да, вообщаться с Желудовым - хорошая идея.

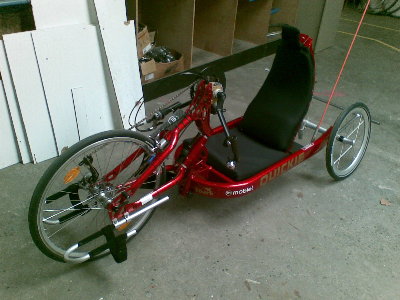

Вот это мне понравилось:

_________________

Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет

Может пригодится:

http://community.livejournal.com/paparazzi/15254656.html

Физическое состояние, всё что выше пояса 100%. Мне попадались ресурсы о Желудове, был на его страничке, именно с его примера я и начал свою эпопею в поиске решения для себя. Написал письмо, но ответа пока нет. Хотя все ресурсы с координатами старые я писал на android55@bk.ru. Меня поразило его фото в горах, не просто поразило я был в ступоре пока переварил, что это реально. От туда и начал копать. Конструкция у него там для меня совершенно не понятна, даже не знаю какими терминами её изложить. вот теперь здесь на форуме в поиске истины.

Надеюсь Андрей не впал в уныние, собрал мотоколяску, и путешествует сейчас. Позвоните ему - в сети указан его телефон. Если не отвечают телефоны - постарайтесь связаться со всеми, кто так или иначе с Желудовым общался - те же Мурзики, Преодоление http://preodolenie.ru/ или Катаржина, там работает народ, который общался с Андреем, где-то есть люди, для которых Андрей делал хэндбайки.
