 Заголовок сообщения: Pino Tandem
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Пн окт 13 2014 22:35
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт дек 04 2012 21:07
Сообщения: 76
Откуда: Воронеж
Благодарил (а): 7 раз.
Поблагодарили: 35 раз.
Моя велотехника: В процессе

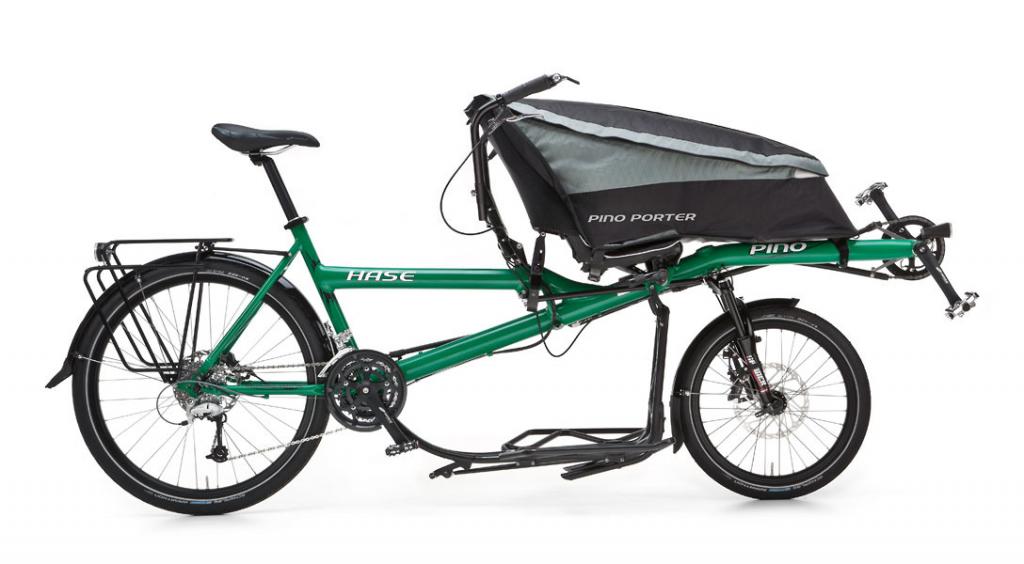

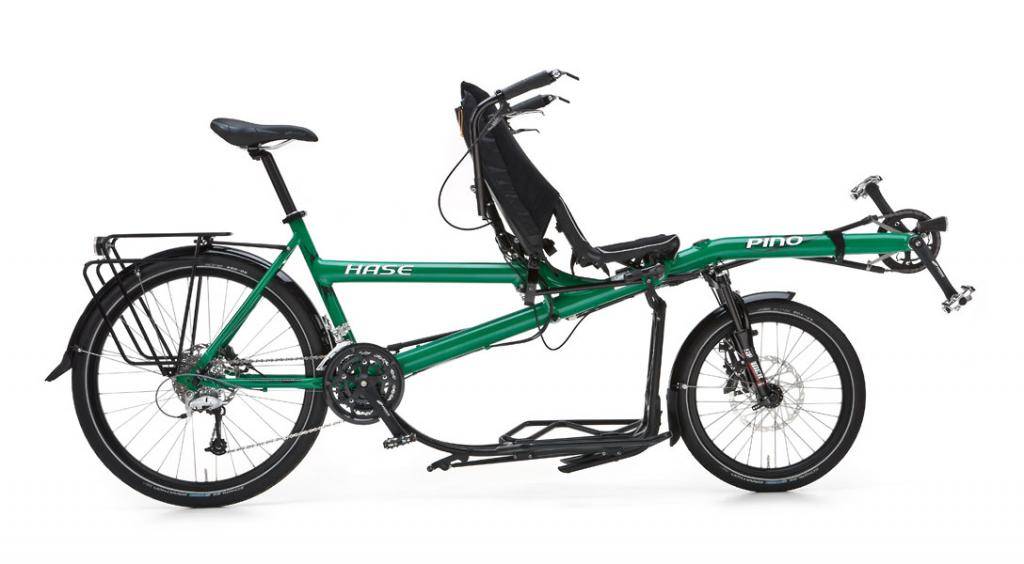

Обкатав, и вдоволь насладившись лигерадом, принимаюсь к новому проекту. На этот раз это будет редкая модель, Pino tandem!

Связанно с тем что много слышал о преимуществах тандемов, но никогда не пробовал, а так же не хотелось отходить от концепции лигерада. Уж более она привлекательна!) Тандем- сила двух сердец.
Поднакопив достаточно террористической информации, и материала на доноры начинаем конструировать.

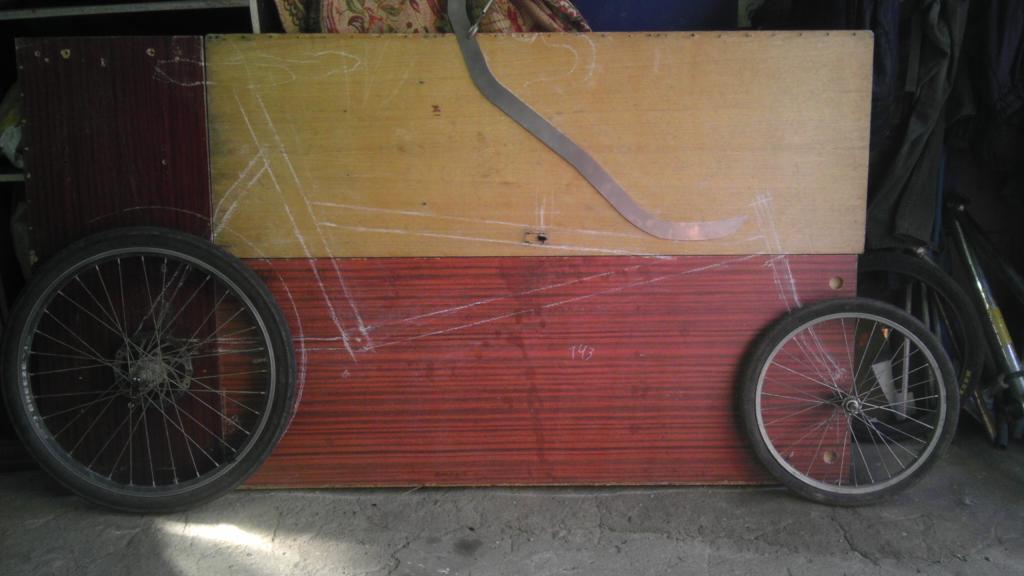

На данный момент готов чертеж 1:1 он-же импровизированный стапель. В этот раз процесс технологически совершеннее. Появился полуавтомат!) Также некоторые детали разработал и заказал в лазерной резке, в частности сидение задние дропауты и тормозные калиперы вилки. Уже получил и результатом очень доволен!

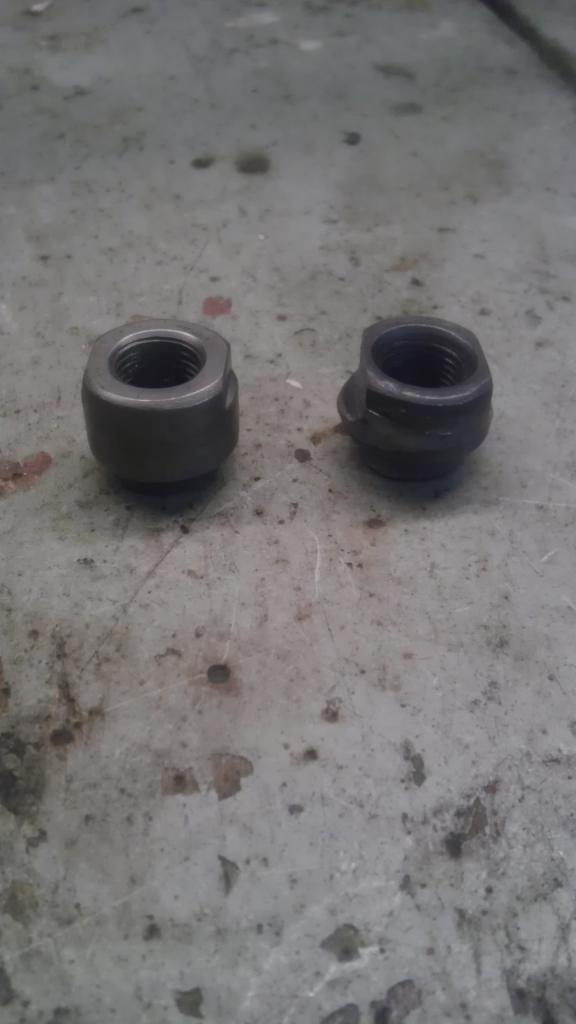

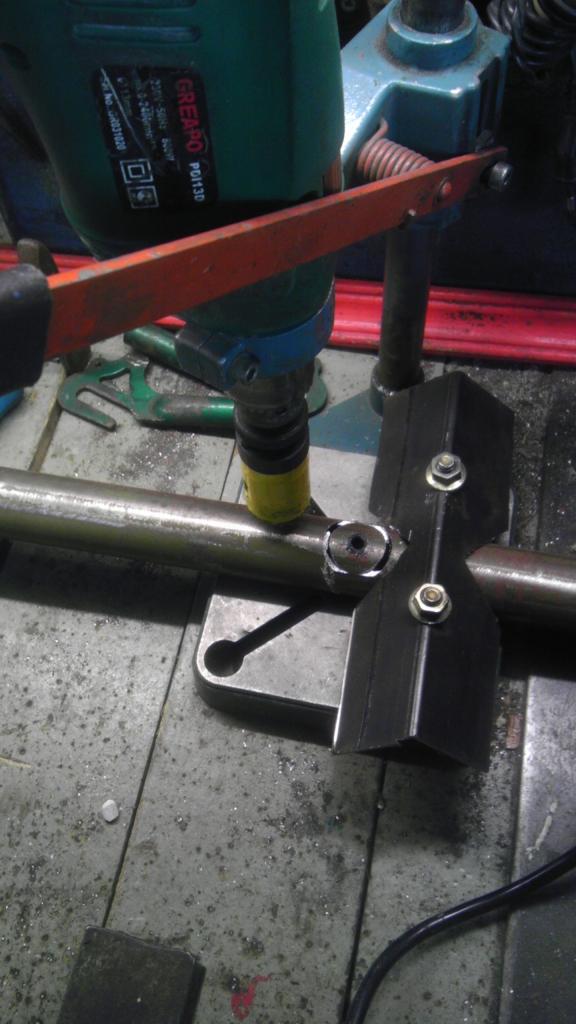

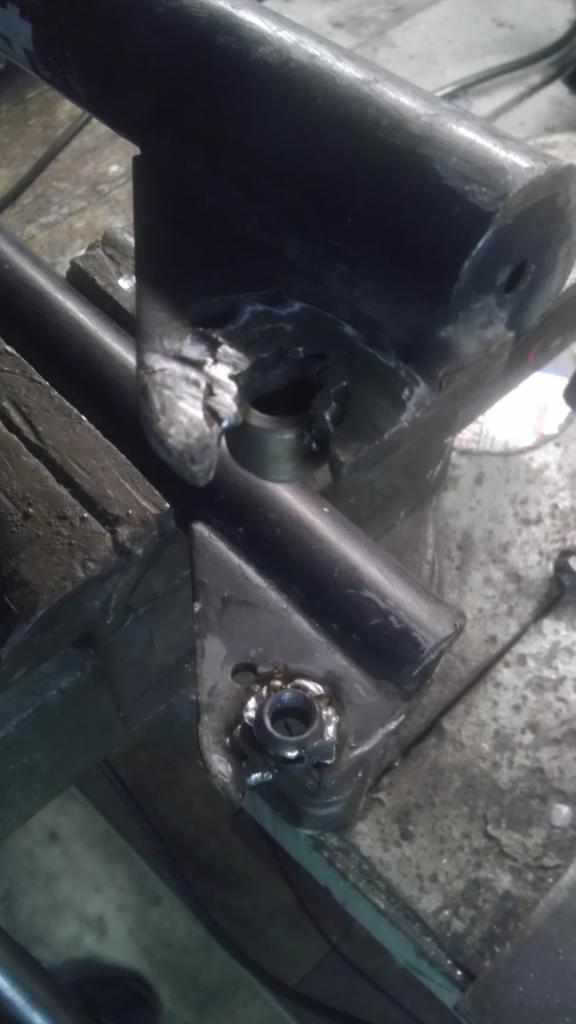

Сегодня начались разделочно-сварочные работы. Т.к. передней колесо 20' вилка взята от ВМХ и обод (36h), а вот втулку пришлось поискать. Предполагается что спереди будут 203 диски. У ВМХ ось 15мм и втулок под диск нет в природе! Пришлось переделывать вилку под 10мм. В этом помогли старые конусные гайки на ту же 10мм ось. Чуть обтачив вварил в дропы, обрезал лишнее а далее дело техники. Получилось как надо! Калипер под тормоз займусь чуть позже, как будет обвес и колесо готово.






Едим дальше.

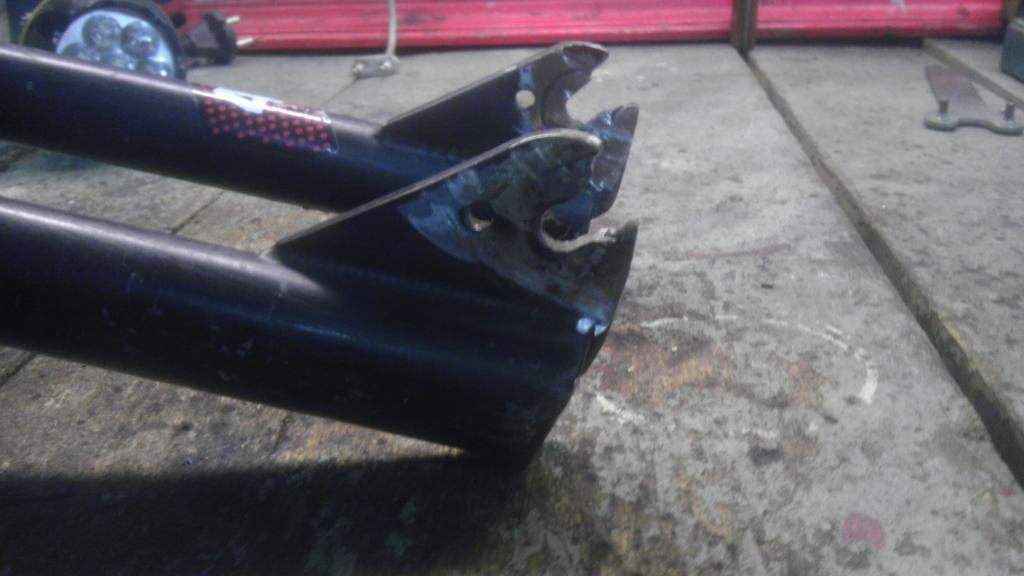

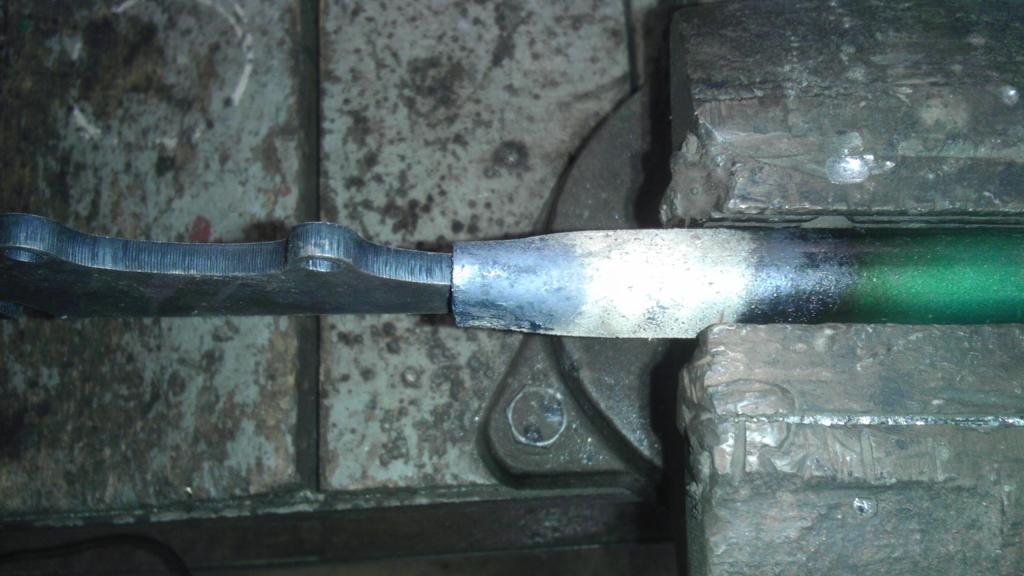

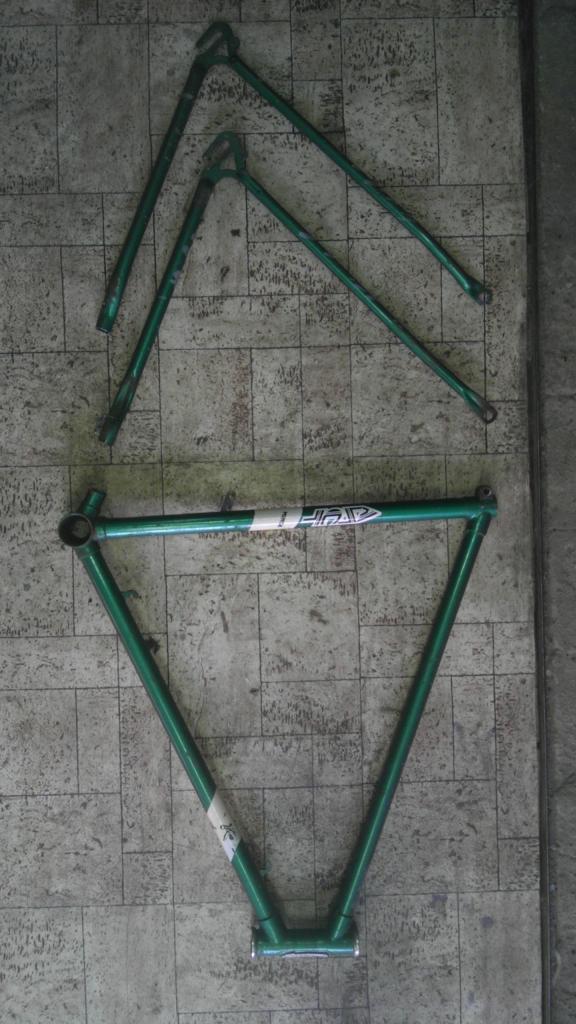

Сегодня занялся зданиями перьями. Их взял у старого аиста, они не тяжелые и мощные, а вот кареточный узел у него немного не сходится со стандартами, придется вваривать другой.






Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Вт окт 14 2014 08:33
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 2968
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 847 раз.
Моя велотехника: "Рига 2011" первый - за три дня
Pino хороший аппарат для копирования. У него еще одна супер способность: он легко трансформируеттся в Карго байк.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вт окт 14 2014 08:57
Не в сети
Ветеран словесных баталий

Зарегистрирован: Чт окт 04 2012 07:02
Сообщения: 7279
Благодарил (а): 836 раз.
Поблагодарили: 1043 раз.
Имя: 1
Dmitrii.PA, прикольные голубиные лапки на задних дропах! :clap:


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вт окт 14 2014 09:50
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт дек 04 2012 21:07
Сообщения: 76
Откуда: Воронеж
Благодарил (а): 7 раз.
Поблагодарили: 35 раз.
Моя велотехника: В процессе
Voolodja писал(а):
Pino хороший аппарат для копирования. У него еще одна супер способность: он легко трансформируеттся в Карго байк.

Что правда, то правда!



Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вт окт 14 2014 11:31
Не в сети
Ветеран словесных баталий

Зарегистрирован: Чт окт 04 2012 07:02
Сообщения: 7279
Благодарил (а): 836 раз.
Поблагодарили: 1043 раз.
Имя: 1
а если заднюю каретку передвинуть вперед и выше, то сзади можно тоже лежачее сиденье прикрутить)) - второй (задний) пилот будет сидеть выше переднего и будет видно дорогу))


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Вт окт 14 2014 11:47
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11420
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Dmitrii.PA писал(а):
Их взял у старого аиста, они не тяжелые и мощные,

Они пластилиновые.
На такой масштабный проект с таким хорошим началом (штучная лазерная резка, например, в Москве недоступна) зачем ставить такой хлам?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

СообщениеСообщение было удалено | удалил: flur73 | Вт окт 14 2014 13:17.
 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Вт окт 14 2014 14:15
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
А передний привод предусмотрен в проекте?
Если Бы я снова это делал то сделал бы с раздельным приводом на переднее и заднее колесо.

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM



За это сообщение автора Sofabike поблагодарил: flur73 (Вт окт 14 2014 14:25)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Вт окт 14 2014 21:09
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт дек 04 2012 21:07
Сообщения: 76
Откуда: Воронеж
Благодарил (а): 7 раз.
Поблагодарили: 35 раз.
Моя велотехника: В процессе
Раздельный привод обдумывался, но пака не хочу эту приспособу. А перья, пока не липнут!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Ср окт 15 2014 14:10
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
Dmitrii.PA писал(а):
Раздельный привод обдумывался, но пака не хочу эту приспособу. А перья, пока не липнут!

Тогда поставьте муфту свободного хода.
На Пино такая отсутствует.

Я на свой тандем в 1991 году установил муфту свободного хода.
Пассажир (передний ездок) имел возножность "крутить " или НЕ крутить педали. Муфта была установлена на кареточный вал водителя


Вложения:

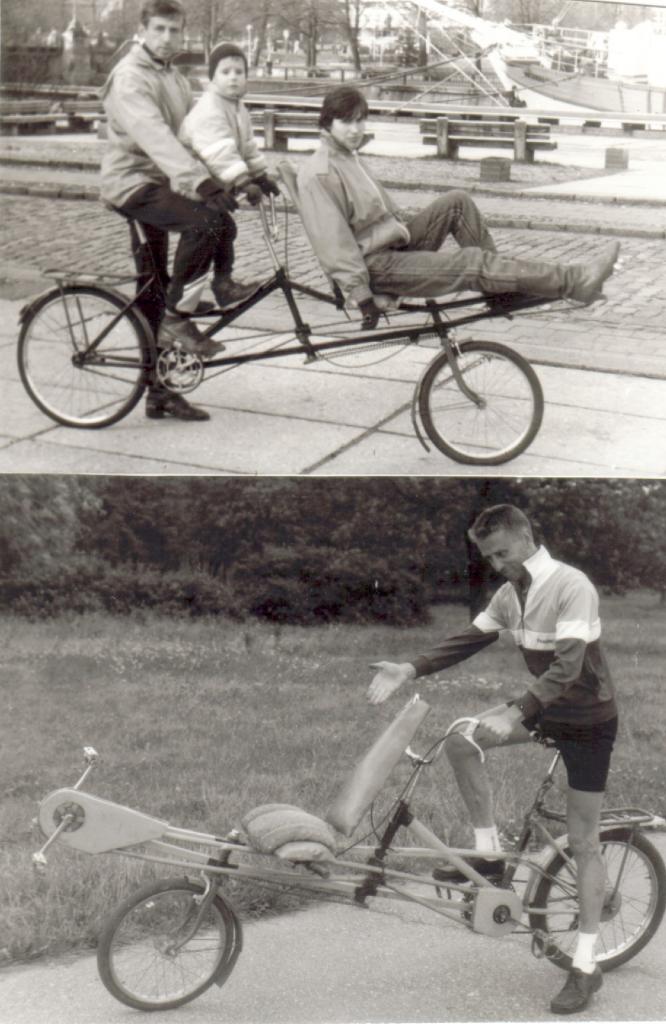

Комментарий к файлу: Верхнее фото сразу после постройки декабрь 1990 г.
Нижнее ; летом 1991 г произвел модернизацию ;
1)Установил муфту свободного хода (FreeWheel).
2)Заднее колесо от мопеда.
3)Пластиковые трубки для цепи.

Tandem Klaipeda 1990.JPG

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM

За это сообщение автора Sofabike поблагодарил: Dmitrii.PA (Ср окт 15 2014 21:26)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Ср окт 15 2014 21:27
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт дек 04 2012 21:07
Сообщения: 76
Откуда: Воронеж
Благодарил (а): 7 раз.
Поблагодарили: 35 раз.
Моя велотехника: В процессе
Sofabike, а вот это хорошая идея!
Надо будет подумать как это реализовать, как поставить на каретку?!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Чт окт 16 2014 01:03
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср янв 11 2012 01:21
Сообщения: 1088
Откуда: Одесса, Украина
Благодарил (а): 88 раз.
Поблагодарили: 135 раз.
Моя велотехника: AZUB MAX 26
Видел подобный у нас, в Одессе. Только мельком, видимо туристы с Европы приезжали. Интересный аппарат.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Чт окт 16 2014 14:19
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
BorisDuncan писал(а):
Видел подобный у нас, в Одессе. Только мельком, видимо туристы с Европы приезжали. Интересный аппарат.

FOTO Please....... :roll:

Добавлено через 5 минут 18 секунд:
Dmitrii.PA писал(а):
Sofabike, а вот это хорошая идея!
Надо будет подумать как это реализовать, как поставить на каретку?!

в 1991 я сделал резьбовую втулку под односкоростную трещетку (FreeWheel) от заднего колеса. Втулку посадил на вал каретки водителя с левой стороны. Чтобы трещетка не открутилась капнул после сборки сваркой.

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Чт окт 16 2014 14:58
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вс авг 12 2012 11:13
Сообщения: 1267
Откуда: Владивосток
Благодарил (а): 0 раз.
Поблагодарили: 165 раз.
Моя велотехника: Пока ничего не построил
Sofabike писал(а):
BorisDuncan писал(а):
Видел подобный у нас, в Одессе. Только мельком, видимо туристы с Европы приезжали. Интересный аппарат.

FOTO Please....... :roll:

в штатах услуги гугла дорого стоят ? ;)
HASE Pino Tour
Odessa to Yalta 14 – 26 September
Constanta to Odessa 29 August – 13 September
Pino on tour in Russia, July 2012



За это сообщение автора Stoyan поблагодарил: Sofabike (Пт окт 17 2014 14:17)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Пт окт 17 2014 00:24
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср янв 11 2012 01:21
Сообщения: 1088
Откуда: Одесса, Украина
Благодарил (а): 88 раз.
Поблагодарили: 135 раз.
Моя велотехника: AZUB MAX 26
Sofabike писал(а):
FOTO Please....... :roll:

Я не выжидал этот момент с фотоаппаратом.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Сб окт 18 2014 00:53
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт дек 04 2012 21:07
Сообщения: 76
Откуда: Воронеж
Благодарил (а): 7 раз.
Поблагодарили: 35 раз.
Моя велотехника: В процессе
И так.

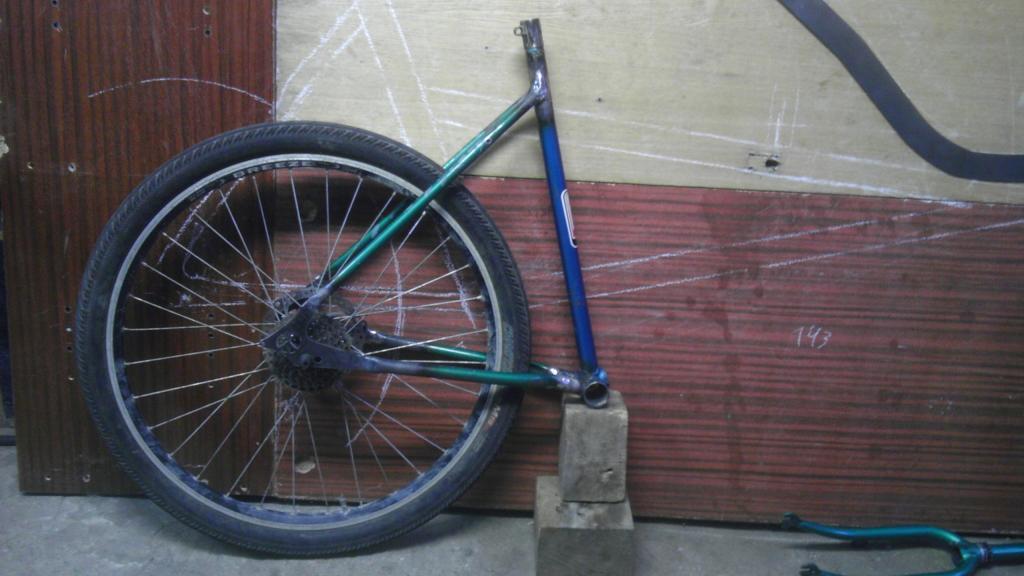

Сделал задние перья полностью. И сразу сделал отверстие для крепления багажника с резьбой.






За это сообщение автора Dmitrii.PA поблагодарил: Sofabike (Вс окт 19 2014 14:49)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Вс окт 19 2014 14:54
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
Заднее колесо слабое.
Я на своем после полугода катании поставил от мопеда.

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Вс окт 19 2014 19:13
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт окт 05 2010 21:56
Сообщения: 325
Откуда: Замкадье
Благодарил (а): 3 раз.
Поблагодарили: 64 раз.
Моя велотехника: http://kudemskey.wix.com/velomobili "Скваер"(Skuare)2010г, "Комвел"(Komvel)2011г, "Сириус"(Sirius)2012г, "Саксум"(Saxum)2013г, "Круизёр"(Kruizyor)2014г, "Лорри"(Lorry)2015г,
Имя: Саня
За одни только пацифики высший балл)) Так держать!

_________________
Быть, а не казаться...



За это сообщение автора Kudemskey поблагодарил: Dmitrii.PA (Вс окт 19 2014 20:19)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Вс окт 19 2014 20:39
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт дек 04 2012 21:07
Сообщения: 76
Откуда: Воронеж
Благодарил (а): 7 раз.
Поблагодарили: 35 раз.
Моя велотехника: В процессе
Sofabike писал(а):
Заднее колесо слабое.
Я на своем после полугода катании поставил от мопеда.

Это примерочное, но ставить собираюсь примерно такое-же. Между прочим это колесо проехало не одни десяток тысяч километров, побывав в 3х походах многотысячниках!



За это сообщение автора Dmitrii.PA поблагодарил: Sofabike (Пн окт 20 2014 14:02)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pino Tandem
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Ср окт 22 2014 21:30
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт дек 04 2012 21:07
Сообщения: 76
Откуда: Воронеж
Благодарил (а): 7 раз.
Поблагодарили: 35 раз.
Моя велотехника: В процессе
Работа не стоит на месте.
Сегодня опробовал импровизированный самодельный торцеватель труб. В принципе он свою задачу выполнил, я им доволен!




С его помощью сегодня нарезал раму, но приварить успел только верхнюю трубу. Нижняя готова, лежит ждет.


А вот ещё один пациент пошел на органы)) :twisted:



За это сообщение автора Dmitrii.PA поблагодарили: 3 alex (Чт окт 23 2014 22:20), flur73 (Ср окт 22 2014 22:22), Sofabike (Чт окт 23 2014 14:09)
Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 58 ]  На страницу 1, 2, 3  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.310s | 25 Queries | GZIP : On ]
