 Заголовок сообщения: Мини-Бент Трайк
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Пн май 19 2014 10:16
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3205
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 914 раз.
Моя велотехника: "Рига 2011" первый - за три дня

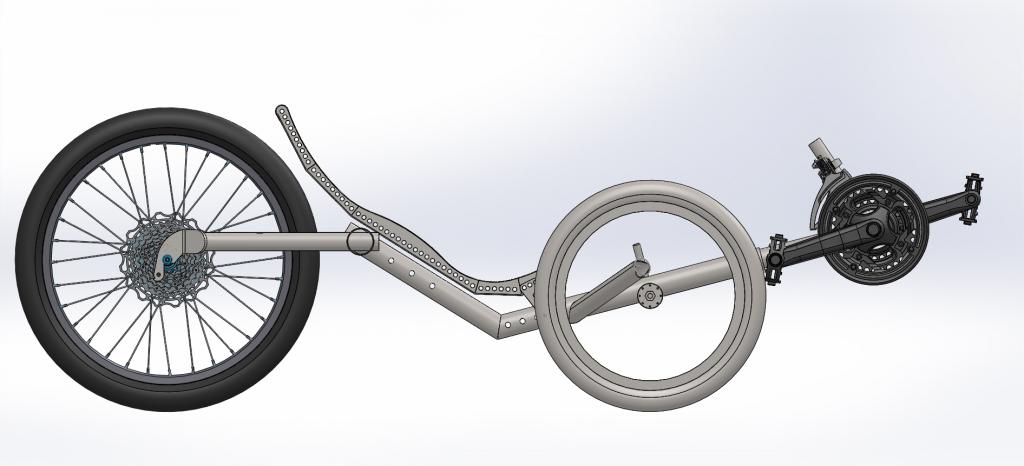

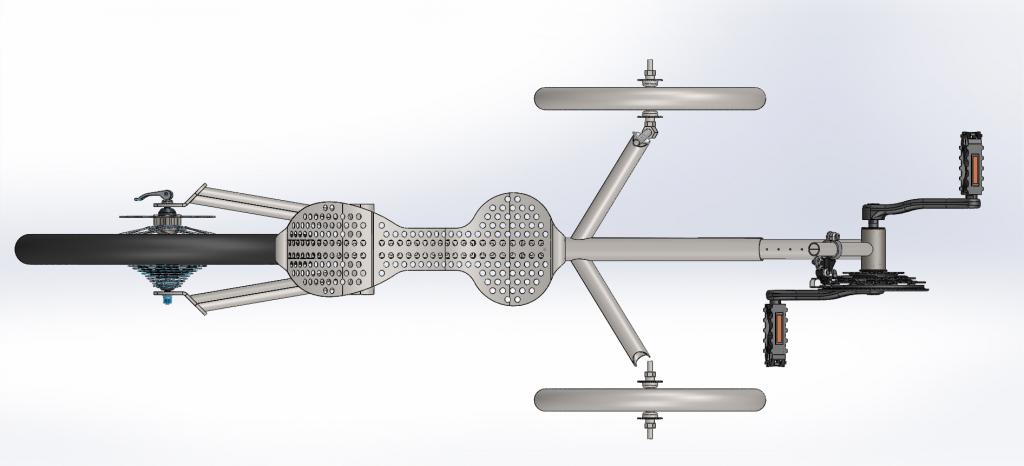

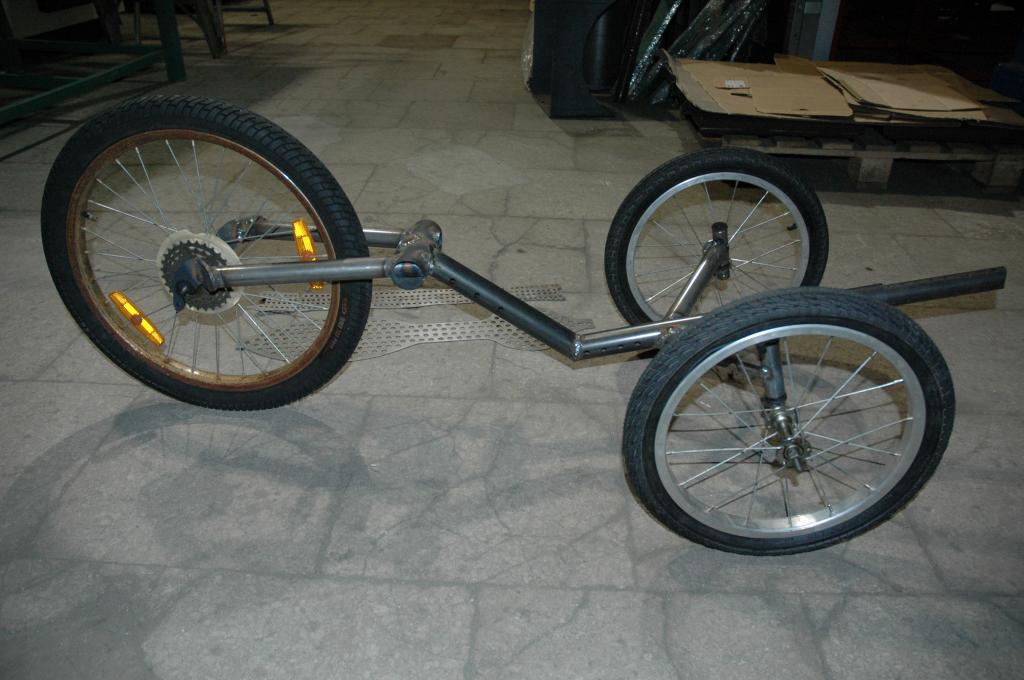

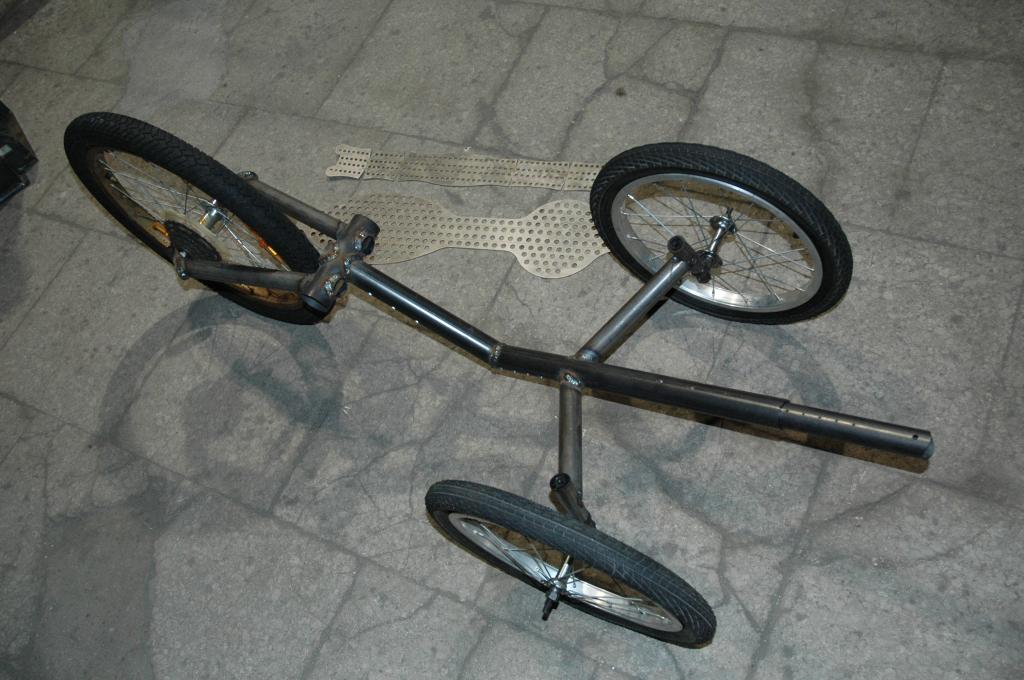

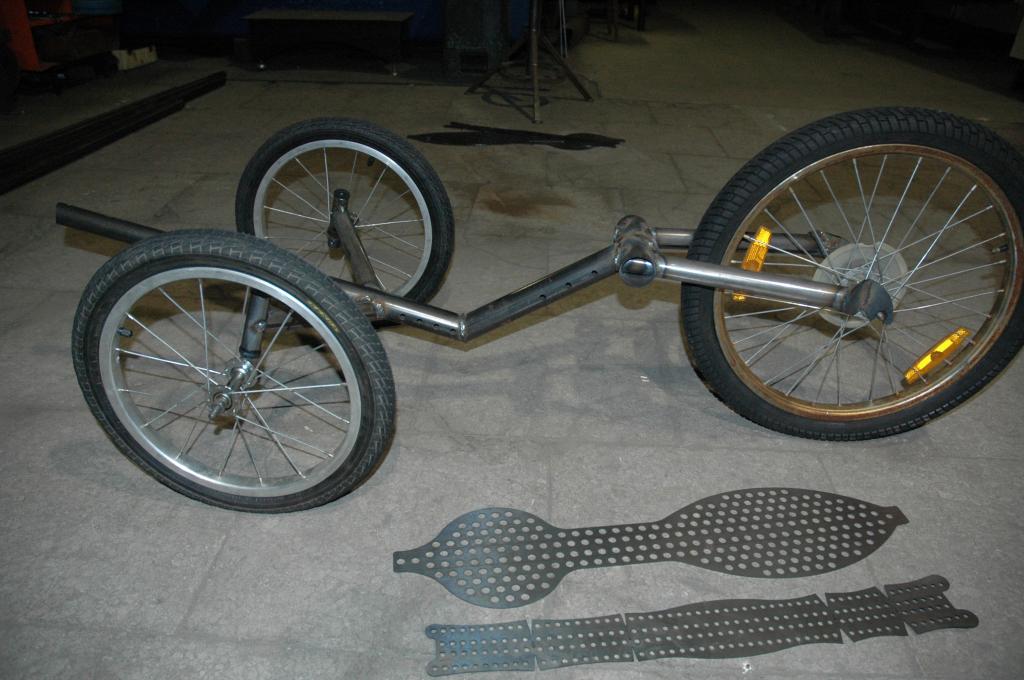

Свсем простой, детский трайк.

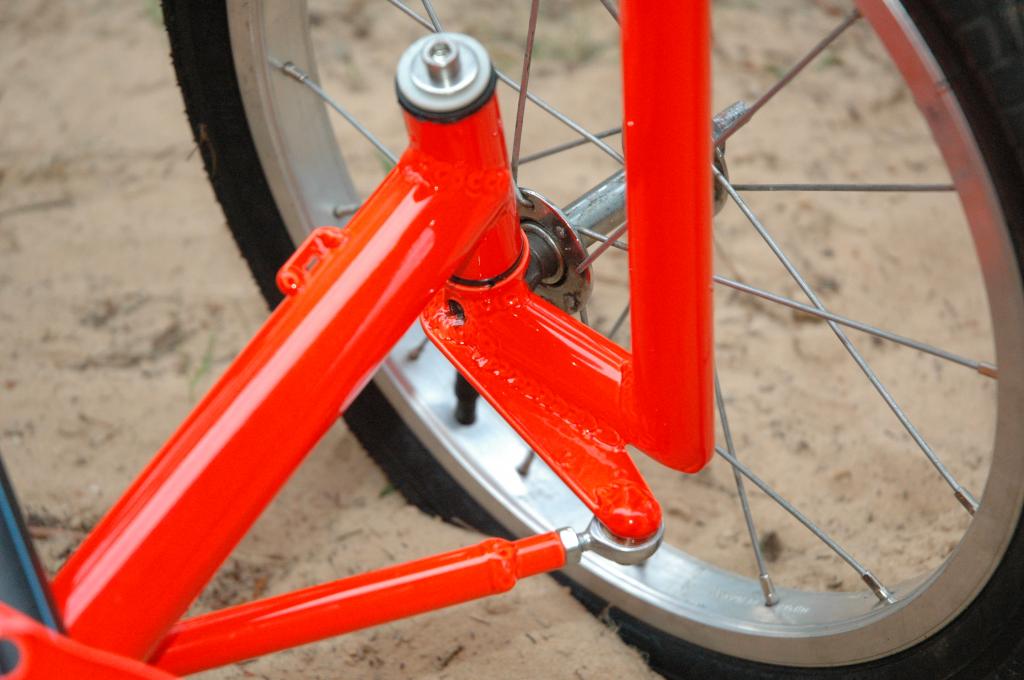

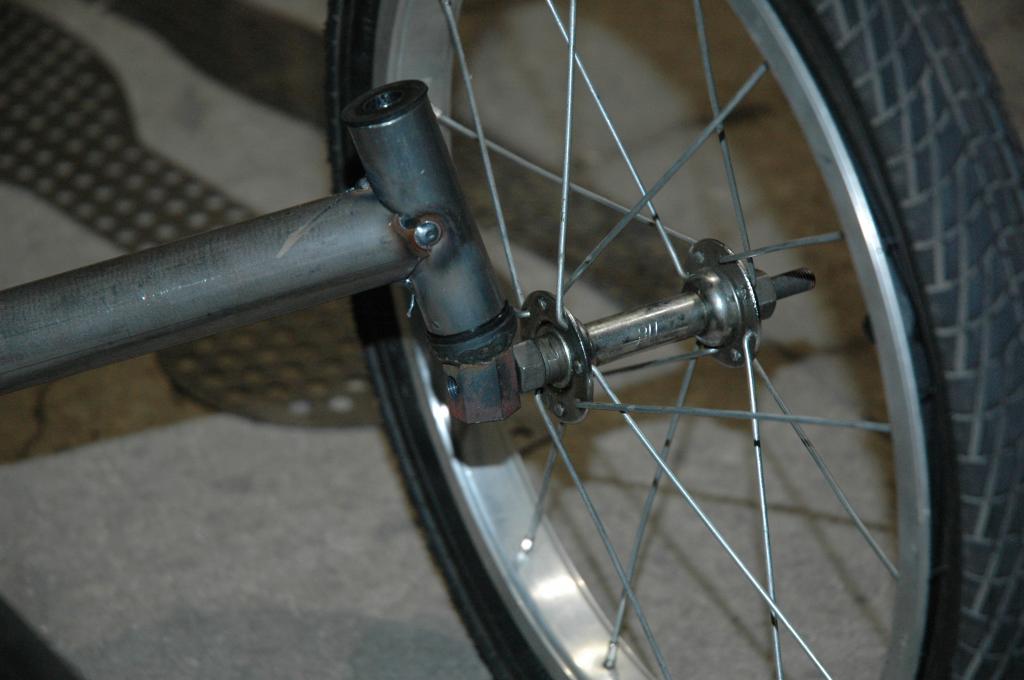

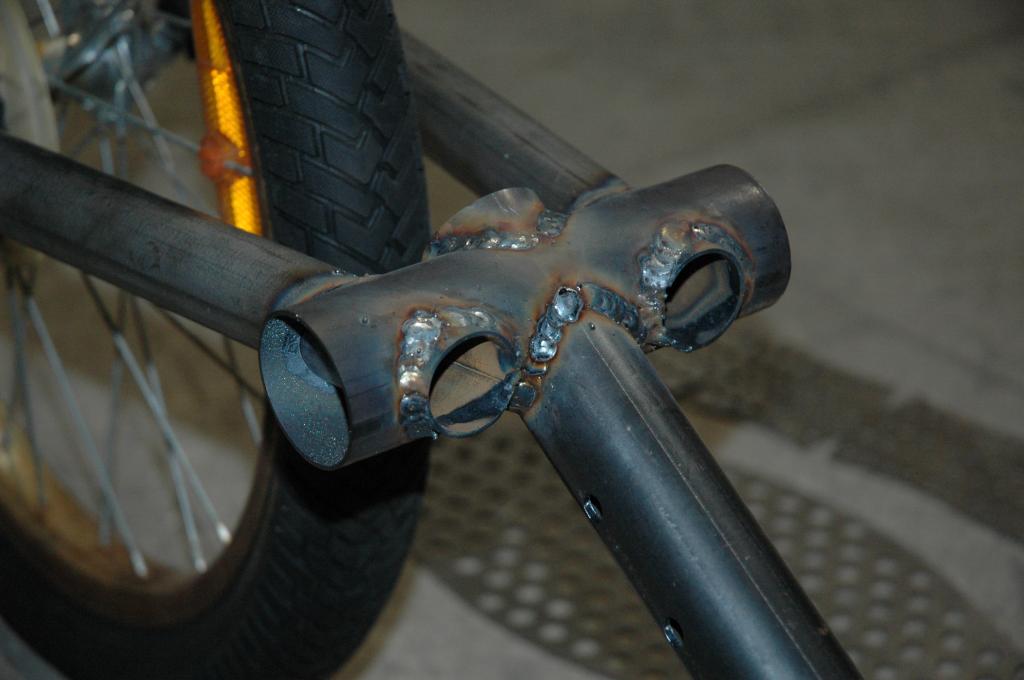

Первая проба использования в шкворнях пластиковых втулок.
Сзади 20", спереди 16".


Вложения:

За это сообщение автора Voolodja поблагодарил: Sofabike (Чт май 22 2014 13:49)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Пн май 19 2014 12:06
Не в сети
Активно интересующийся

Зарегистрирован: Пн янв 07 2013 22:11
Сообщения: 205
Откуда: Украина-Беларусь, Мариуполь-Пинск
Благодарил (а): 3 раз.
Поблагодарили: 15 раз.
Моя велотехника: Лигерад похож на АзубМакс
Имя: Роман
пластик пластику рознь))
есть опыт использования капролона-Б (капролактан)в тяжелом машиностроении - ставили во втулки шарниров 16т канатных грейферов, также используют и для канатных блоков или для втулок скольжения таких блоков. Выдерживает серьезные нагрузки. Импортный ГОРАЗДО качественней.
У меня в лигераде в шарнире заднего треугольника стоит втулка из волокна, похожего на текстолит, но не с нитями, а с латунной сеткой, толщина около 1 мм, похоже формовалась по месту. выполняет роль как радиального, так и упорного подшипника.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Пн май 19 2014 14:06
Не в сети
Ветеран словесных баталий

Зарегистрирован: Чт июл 20 2006 12:30
Сообщения: 4630
Откуда: Моск. обл.
Благодарил (а): 187 раз.
Поблагодарили: 827 раз.
Имя: Дмитрий
romanc писал(а):
пластик пластику рознь))
есть опыт использования капролона-Б (капролактан)в тяжелом машиностроении
А у меня есть опыт использования штатных пластиковых втулок в маятниковом рычаге рулевого управления ВАЗ2105. Конструкция практически та же, и размеры примерно такие.
Опыт отрицательный. Поскольку узел не защищен от грязи, то она туда попадает и съедает и пластик и железную ось. Хотя, может не только в грязи дело, у пластмасс имеется такая неприятная особенность: ползучесть под нагрузкой.
Короче, может пластик был дрянной, а может конструкция порочная. Но после неоднократной замены втулок, проблема была решена переходом на шарикоподшипники.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Ср май 21 2014 10:39
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3205
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 914 раз.
Моя велотехника: "Рига 2011" первый - за три дня
С пластиковыми втулками, на данный момент, считаю что самое сложное это подобрать посадку с натягом. Потому как если натяг будет слишком сильный - тяжело будет крутиться, а если натяг будет слабый или зазор, или овальнось, т.е. между осью и втулкой будет щель (микро зазор) то туда начнет проникать образив, который и съест и ось и втулку.

Появились некоторые тех. параметры:

Колея 510 мм
База: 800 мм
Длина макс. 1600
Высота сидушки: 230
Макс. рост вдителя: 1.3м
Вес (пока): 9.5 кг


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Ср май 21 2014 22:03
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.
А если исподьзовать конусные втулки? Их по мере износа можно подтягивать...

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Ср май 21 2014 23:05
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн апр 15 2013 18:43
Сообщения: 378
Благодарил (а): 64 раз.
Поблагодарили: 258 раз.
Моя велотехника: трайк "Рыжик",
мини-вело-чопер "Чертёнок №13"
дельта-трайк "Смайлик"
трайк "Шустрый"
лигерад "БЗИК"
трайк "Черная Каракатица"
трайк "Лайлок"
трайк "Тринадцатый"
трайк "Му-Шу"
Имя: Андрей
тоже пробовал делать трайк для своего сына. ребенок весит 20 кг и при первой пробной поездке консольное крепление колес на осях м8 согнулось. поставил м10.

Добавлено через 2 минуты 13 секунд:
а, вообще, красивый трайк.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Чт май 22 2014 09:56
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3205
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 914 раз.
Моя велотехника: "Рига 2011" первый - за три дня
odin писал(а):
тоже пробовал делать трайк для своего сына. ребенок весит 20 кг и при первой пробной поездке консольное крепление колес на осях м8 согнулось. поставил м10.

Скорее всего у меня будет аналогично :lol:


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Чт май 22 2014 13:56
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
Очень понравились "проушины" крепления заднего колеса. :clap:

КТО у нас их изобрел ?
Кажется кто-то из переднего привода .... :violin:

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Вс июн 01 2014 01:34
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3205
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 914 раз.
Моя велотехника: "Рига 2011" первый - за три дня

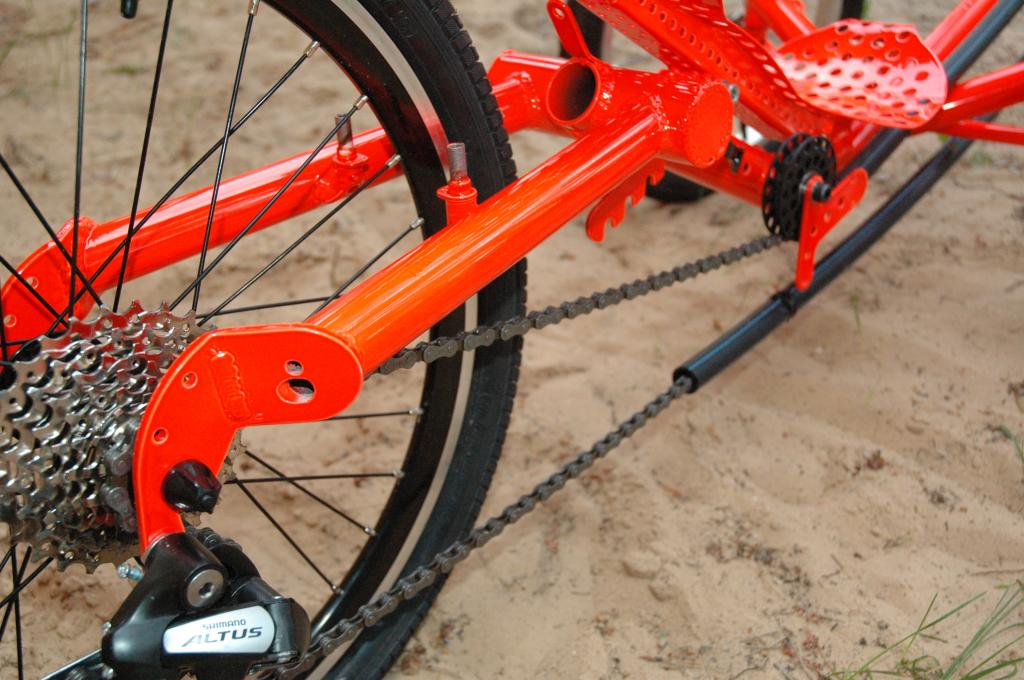

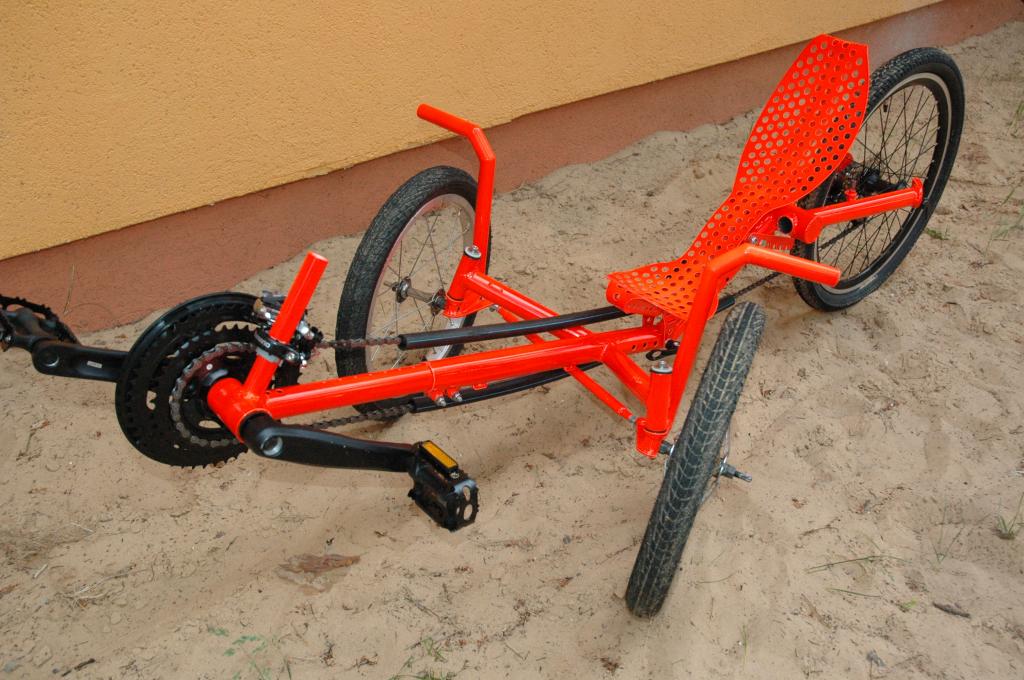

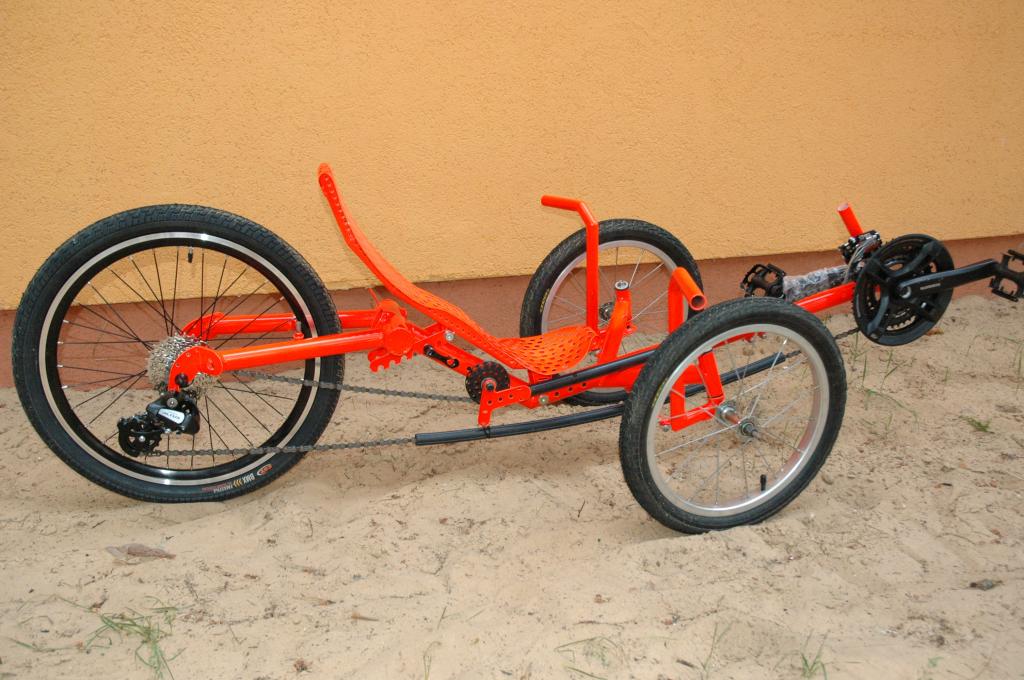

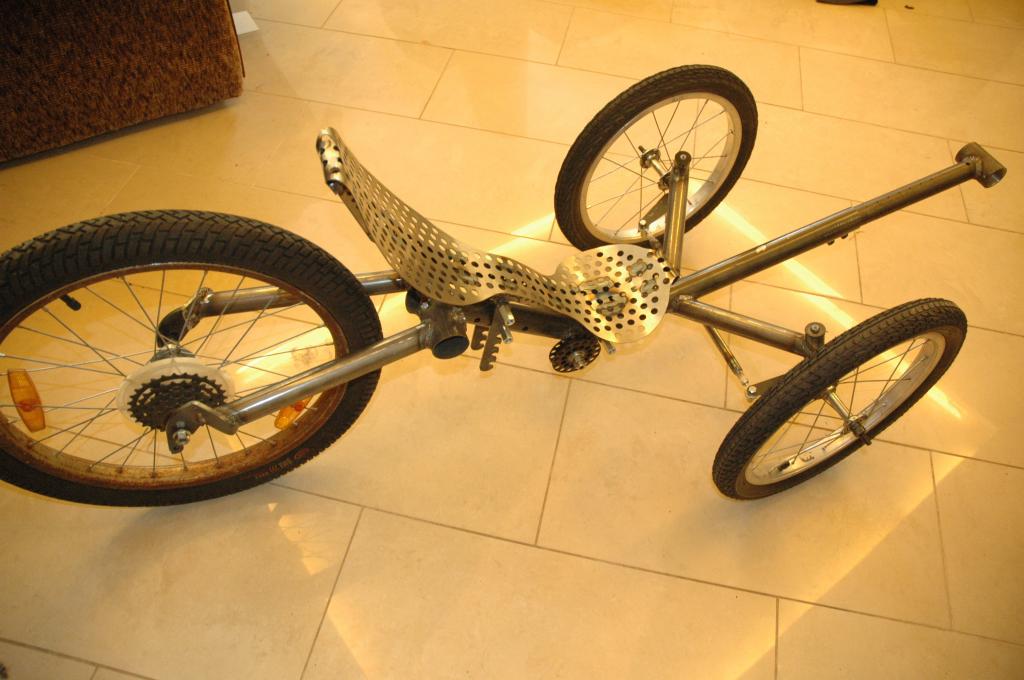

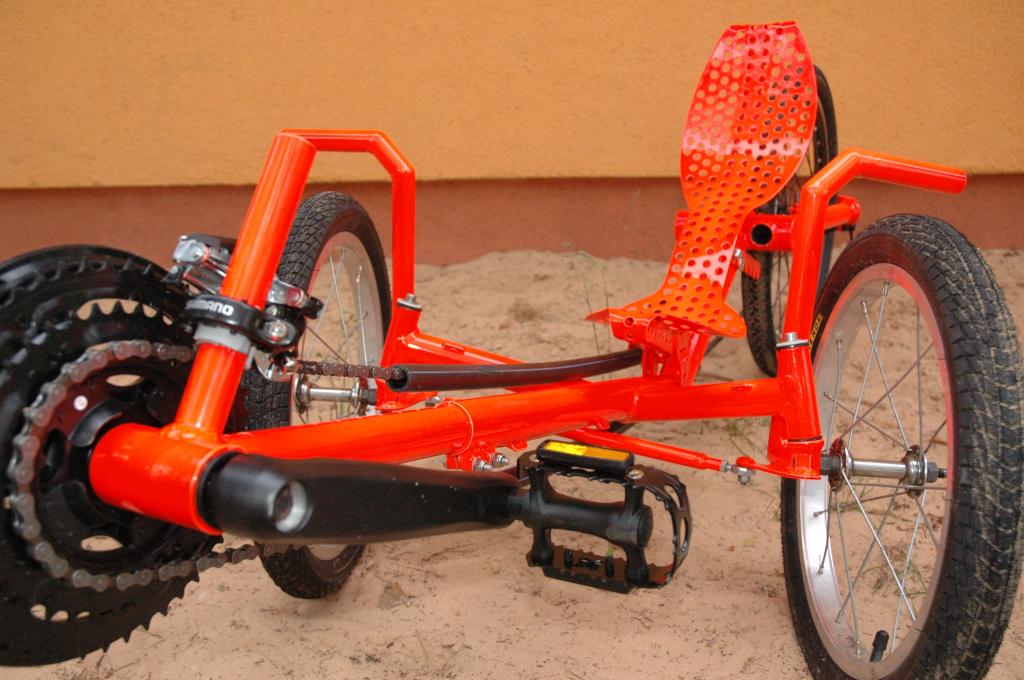

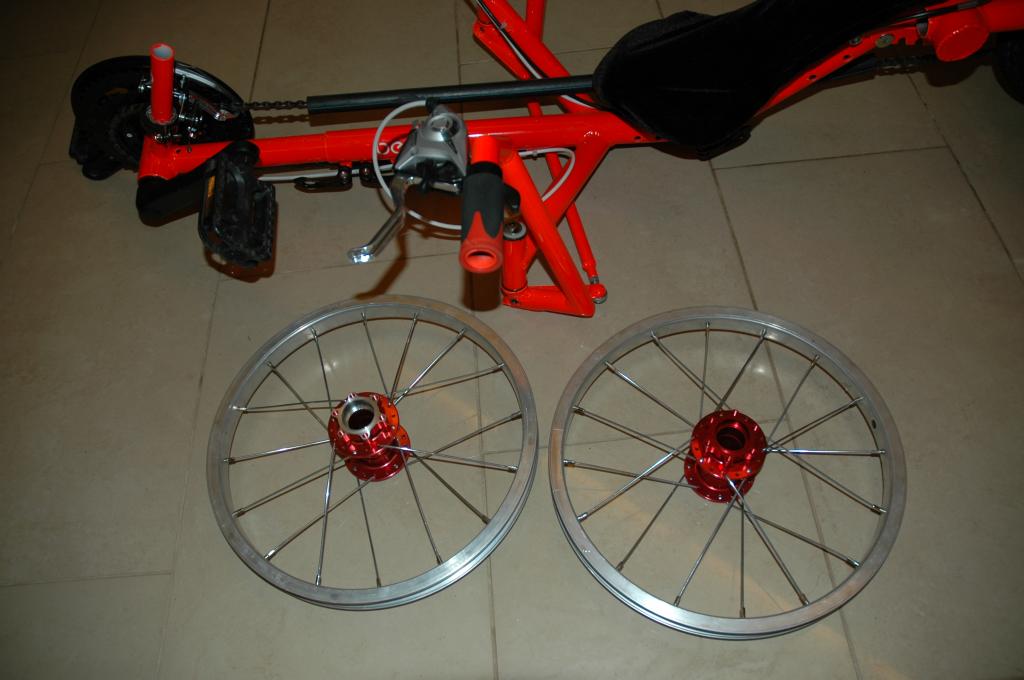

Вроде закончил, завтра первая более-менее серьезная поездка.
Фото без ручек-переключателей, потому как к моменту их установки на улице уже будет темно.


Вложения:

За это сообщение автора Voolodja поблагодарили: 2 Sofabike (Вс июн 08 2014 14:05), Solo (Вс июн 01 2014 09:41)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Пн июн 02 2014 10:25
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3205
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 914 раз.
Моя велотехника: "Рига 2011" первый - за три дня

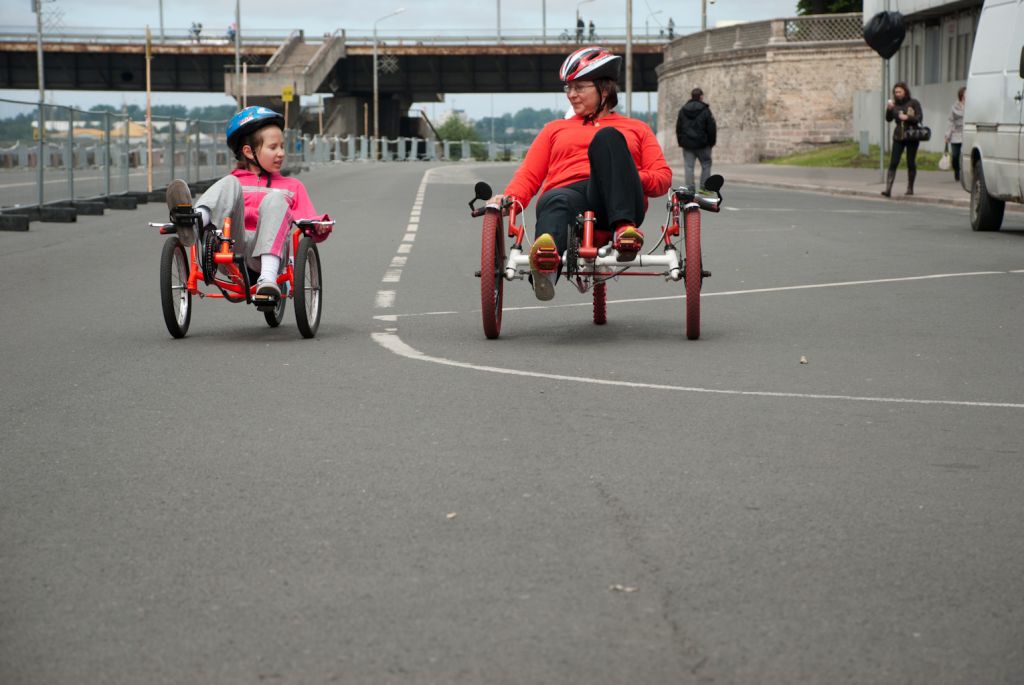

Осики выдержали первый тест-заезд! :dance:


Вложения:

За это сообщение автора Voolodja поблагодарили: 2 alex (Сб июн 07 2014 22:29), Sofabike (Вс июн 08 2014 13:55)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Пн июн 02 2014 11:30
Не в сети
Активно интересующийся

Зарегистрирован: Пн янв 07 2013 22:11
Сообщения: 205
Откуда: Украина-Беларусь, Мариуполь-Пинск
Благодарил (а): 3 раз.
Поблагодарили: 15 раз.
Моя велотехника: Лигерад похож на АзубМакс
Имя: Роман
Красив. Качественнен. Не скажешь, что это единичное производство.

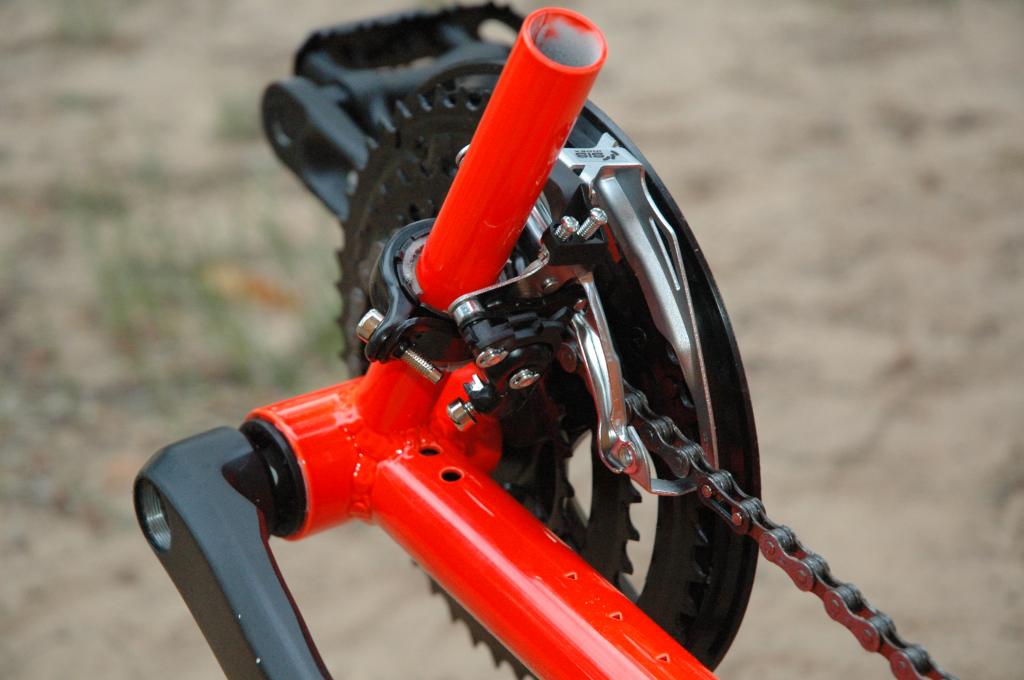

Не хватает только заглушки на стойке переднего переклюка. Я на нее велокомп устанавливал-удобно.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Пн июн 02 2014 12:52
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3205
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 914 раз.
Моя велотехника: "Рига 2011" первый - за три дня
romanc писал(а):
Красив. Качественнен. Не скажешь, что это единичное производство.
Не хватает только заглушки на стойке переднего переклюка. Я на нее велокомп устанавливал-удобно.


Еденичное? В смысле? Если кому надо - могу их штамповать сотнями :lol:
Или этот как фрейм-сет или весь могу продать.
Этот быстренько слепил потому как дочке не на чем было ехать :lol:
Краска прикольная, фотоапарат не может передать ее адекватно.
Заглушка есть, блестящая, от шоссерной летнты для руля :lol: Детям комп - на врятли нужен.
Вообще сейчас он по обвесу совсем не детский. 3х7=21 передача.
20 средную дочка держала без проблем на 15км.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Сб июн 07 2014 22:29
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2541
Откуда: Геленджик
Благодарил (а): 620 раз.
Поблагодарили: 467 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
viewtopic.php?f=11&t=3064
Имя: Александр
:clap: Какой красавец трайк!
Володя, а можно оси "протестировать" до разрушения?! Интересно сколько "отходят". Мои пока не гнутся...

_________________
Время собирать... веломобили!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Вс июн 08 2014 14:04
Не в сети
Активно интересующийся

Зарегистрирован: Пт май 29 2009 02:32
Сообщения: 1039
Откуда: Florida
Благодарил (а): 1491 раз.
Поблагодарили: 188 раз.
Моя велотехника: Чайка-5 Июль 2012 FWD
Sofabike-3 Июнь 2014 Front Wheel Drive
Имя: Nikita
Voolodja писал(а):
Осики выдержали первый тест-заезд! :dance:

Володя,
На первом ФОТО;
Мама с дочкой, а сзади мост.....
Дочка едет по вело-дорожке ?

В сравнении с трaиком эта отмечанная полоса широкая, но для авто маловато, а пешеходов на тротуаре видно...

_________________
more about me on a web below
Recumbent riding
http://www.youtube.com/user/sofabike
Underwater
http://www.youtube.com/user/DEEPSWIM


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Сб окт 11 2014 00:24
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3205
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 914 раз.
Моя велотехника: "Рига 2011" первый - за три дня
Sofabike писал(а):
Voolodja писал(а):
Осики выдержали первый тест-заезд! :dance:

Володя,
На первом ФОТО;
Мама с дочкой, а сзади мост.....
Дочка едет по вело-дорожке ?

В сравнении с трaиком эта отмечанная полоса широкая, но для авто маловато, а пешеходов на тротуаре видно...


Нет, это перекрытая на время заезда авто-дорога.

Оригинальные осики и шкворень не выдерживают даже малейшего лихачества. Буду переделывать на больший диаметр.


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Сб окт 11 2014 21:06
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2541
Откуда: Геленджик
Благодарил (а): 620 раз.
Поблагодарили: 467 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
viewtopic.php?f=11&t=3064
Имя: Александр
Voolodja писал(а):
Оригинальные осики и шкворень не выдерживают даже малейшего лихачества. Буду переделывать на больший диаметр.

...вот досада! А иначе детский трайк получится неоправданно тяжелым и дорогим!?

_________________
Время собирать... веломобили!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Вс окт 12 2014 02:04
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3205
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 914 раз.
Моя велотехника: "Рига 2011" первый - за три дня
alex писал(а):
Voolodja писал(а):
Оригинальные осики и шкворень не выдерживают даже малейшего лихачества. Буду переделывать на больший диаметр.

...вот досада! А иначе детский трайк получится неоправданно тяжелым и дорогим!?

оправдано дорогим :lol:


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Вс окт 12 2014 14:33
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 12256
Откуда: Москва-Ногинск
Благодарил (а): 125 раз.
Поблагодарили: 726 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
У меня сейчас как раз такой заказ есть, поделишься чертежом, чтобы мне велосипед не изобретать? Пластиковые шкворни использовать не собираюсь, и втулки консольные хорошие есть. Именно геометрия - я таких маленьких ещё не делал.
Какие диаметры труб, какие наклоны шкворней, плечо обкатки?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Вс окт 12 2014 15:24
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3205
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 914 раз.
Моя велотехника: "Рига 2011" первый - за три дня
Shuriken писал(а):
У меня сейчас как раз такой заказ есть, поделишься чертежом, чтобы мне велосипед не изобретать? Пластиковые шкворни использовать не собираюсь, и втулки консольные хорошие есть. Именно геометрия - я таких маленьких ещё не делал.
Какие диаметры труб, какие наклоны шкворней, плечо обкатки?

ТриД модель рамы не подойдет?

Добавлено через 31 минуту 1 секунду:
посмотри ТриД pdf, если не поможет сделаю чертеж.

не грузится ни pdf-ом ни раром. :(


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мини-Бент Трайк
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Вс окт 12 2014 17:01
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 12256
Откуда: Москва-Ногинск
Благодарил (а): 125 раз.
Поблагодарили: 726 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Мне не столько картинка нужна сколько размеры в мм.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 32 ]  На страницу 1, 2  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.159s | 24 Queries | GZIP : On ]
