Нужен 100 мм или бывают ещё 110, возможно это одно и тоже, по дешевше для экспериментов.

ps
решил изготовить самостоятельно

нигде - это самый малоиспользуемый размер

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

Ну дак вот..
Решил заменить, сделал из полиуретана.
Вырезал заготовку ножовкой, подровнял на наждаке.. планирую просверлить оси на 8мм на расстоянии 100 мм

Как считаете, вариант?

ps
возможность купить обычный 110мм есть, видел на ебее и алиекспрес.

интересно будет узнать, как всё в связи с этим сложится.
есть в магазах (видимо по строительству) виброопоры для вибростолов(или подобных этому), такого вида...


они, если не ошибаюсь имеют ранжир по размерности(ориентировочно даже под велосипедные массо-габаритные параметры). Насчёт эластичного материала в них сказать не могу, но вроде не полиуретан. Самому очень интересно это направление как эквивалент аммортизации.
Если будете "копать" это направление. Делитесь результатами - интересно.

У них ход максимум несколько миллиметров и они рассчитаны на вибрации частотой от 30 Гц и выше.

Виброопоры - хорошая тема для короткоходной подвески.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

flur73, покажи, плз, что получается. (Полупрозрачные промышленные занавески из него сделаны?)

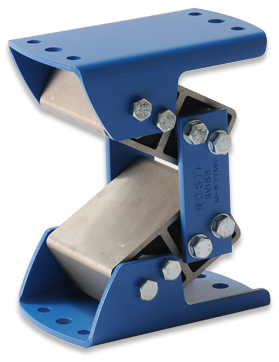

jovanni, супер находка!

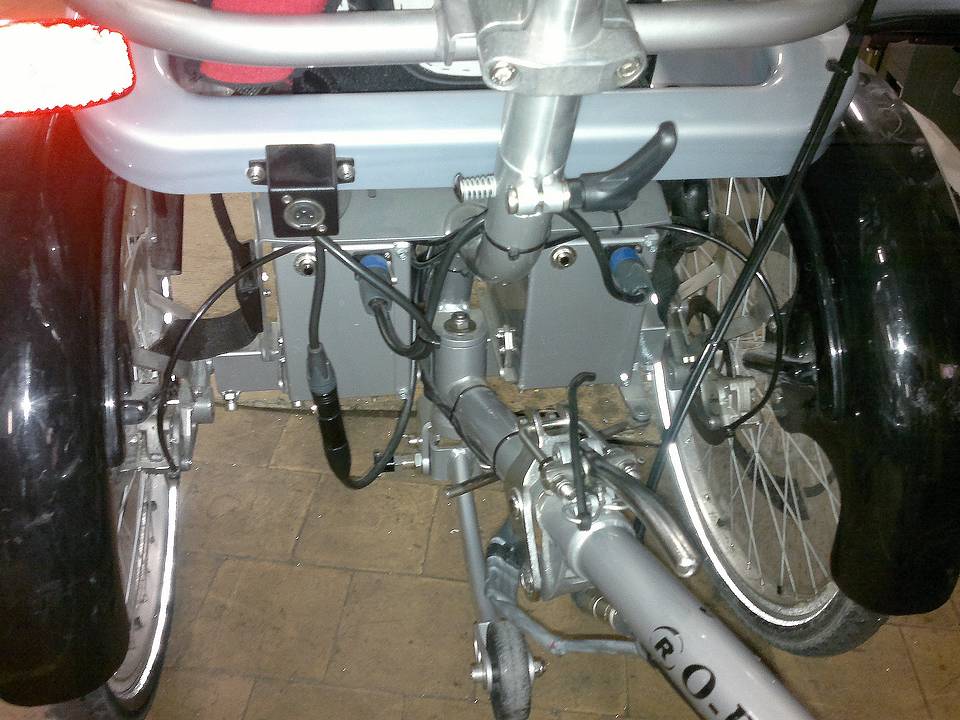

Я разглядел в инварикше подвеску. Именно такие блоки с двух сторон в балке стоят. К ним двумя болтами крепятся продольные рычаги коротенькие. Очень компактно!
Также их можно использовать в подвеске сиденья, я думаю.
Вопрос- где взять!

_________________
Время собирать... веломобили!

Так самому сделать, в первый раз что-ли?
Две квадратные трубы, вставленные одна в другую по диагонали и четыре куска резины.

2 alex, про занавески ничего сказать не могу, возможно.

Есть интересные амортизаторы (очень простые) на базе упругих тросов. Я их когда-то на выставке видел.
http://www.freepatent.ru/MPK/F/F16/F16F/F16F7/F16F714
Только тяжелые, наверное.

Флюр, как мне кажется, твоа конструкция будет работать не на сжатие, а на изгиб...как следствие - быстрый износ отверстий крепления и деформирование самого упругого элемента.

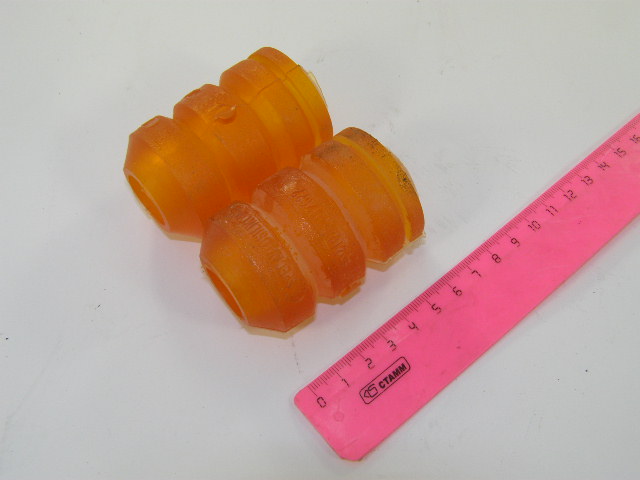

Можно попробовать другой вариант, испытанный уже многократно - использование отбойника от Жигулей.

Концы зафиксировать в металические чашки с ушами для крепления - очень хорошо для этого подходят корпуса от пистолетов для силикона.

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...

истины ради - Вы знаете наверняка или -- теоретически? ИМХО разные условия(и характер) нагрузки, мне кажется, что при рычажности в конструкции подвески(вело), оно своё может и отработать, при условии, как отметил ХОФ - в случае с расчётом на короткий ход. (ИМХО конечно, сам не знаю).
По поводу сделать - тоже не всё гладко. В случае с плиуретаном, готовый формфактор в стандартную для такого применения трубу (предположим 40х40 и 25х25) изготовить (как по мне, затруднительно, с "колхозным" тех. уровнем), а готовые РТИ в виде клиновых ремней тоже не как родные встают.
Ремни крамсать не канает вся "мулька" эластомера, может сойти на нет, а полиуретан нужно экспериментально подобрать - торсионные ограничения параметрами трубы(поперечных сечений, длинны, и хар-ми полиуретана(он как я понял разнится по "эластичности")).
Но в целом идея, я думаю не лишена смычла.

да продаются такие штуки - год назад проскакивала по форуму такая информация

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.

Как я понимаю, это будет что-то типа торсиона?

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...

2 O-Witte
Ну практика покажет, навсякий случай приготовил жесткую замену.
А вобще этот брусок не такой хлипкий как кажется, размеры сделаны в притык без люфтов.
Я испытывал своим весом до обработки, он был длиннее еще, вроде ничего.

Частоту - прочитал в описании. А амплитуду - она у всех виброопор очень небольшая. Но здесь это можно обойти, увеличив длину рычага.
Ремни слишком жесткие, а вырезать кусок нужного размера из любого эластичного материала по-моему совсем не проблема. Сложнее их потом запрессовать, но и это решаемо.
Да. Вот еще картинка.

Проблема в том, что она практически во всех направлениях не жесткая, для виброопор это нормально, а для амортизаторов наверное плохо.

на одном лигере вместо аморта видел тенесный мячик (от большого тениса)

Да, у нас на старых маршрутках типа ПАЗиков очень часто такие шарики подвешены для гашения импульса открывающейся двери. И служат месяцами и годами.
Я тоже подумывал о таком варианте, однако думаю, что велокамера, сложенная в 2-4 раза, отлично заменит такой амортизатор. К тому же, изменяя давление в камере, можно менять жесткость амортизатора. Такой амортизатор хорош на дельта-трайке.

_________________
Самая тяжкая обязанность - думать.
Стеклопластиковый лигерад
Дельта-трайк по схеме Zockra
Дельта-трайк 1+1
Простой трайк 20/20

А что, если в качестве амортизатора использовать вот это


Применяются в бессальниковой арматуре, уплотнениях подвижных вводов, виброгасящих промежуточных элементах, системах отопления, трубопроводах и т. д.
Преимущество перед резиновыми и пружинными в том, что, если в торцевой фланец впаять сосок для подключения насоса, можно регулировать жёсткость. Технические характеристики это позволяют.

_________________
Солнце на спицах, синева над головой.
Ветер нам в лица, обгоняем шар земной.
Ветры и вёрсты, улетающие в даль.
Сядешь и просто нажимаешь на педаль.

Сколот, а вы в руках их держали? Ничего не могу сказать про данные изделия, но газовые сильфонные трубки, с которыми работаю, очень хорошо гнутся и практически не сжимаются - на сжатие они не работают. И уж тем более они не расчитаны на периодические знакопеременные нагрузки...
