 Заголовок сообщения: Как укоротить вилку для 20" и как укоротить шатуны для маленького велосипеда
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Вс фев 03 2013 15:51
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб мар 14 2009 23:35
Сообщения: 942
Благодарил (а): 61 раз.
Поблагодарили: 83 раз.
Моя велотехника: Есть.
Задача такая :
вообще нужна легкая "шоссейная" вилка на колесо 20" под ви-брейки.
В наличии шоссейная алюминиевая вилка под взрослые колеса 700 и стальная 20" вилка для рикамбентов (есть крепления для канти и для Ви-брейков).
Проблема в том, что у стальной вилки шток с резьбовой частью оказался намного короче, чем "стакан" рамы.
Конечно у рамы есть небольшой запас и я могу срезать сверху и снизу стакан (по синим стрелкам), но это по 2-3 мм. с каждой стороны, не более.
Шоссейная алюминиевая вилка имеет шток подлиннее, вполне реально снять с неё дропауты, укоротить перья и вклеить дропы на новое место.
Но тогда уменьшится расстояние между дропами. Сегодня даже испытывал вилку, тисками "наоборот" раздвигал перья, они спокойно выдержали растяжку до нужных размеров, но точно так же спокойно вернулись в прежнее положение...

Вариантов решения три:
- искать новую вилку на 20" с длинным штоком
- каким-то образом удлинять шток имеющейся 20" вилки
- переделывать шоссейную под взрослые колеса выбрал вариант 3

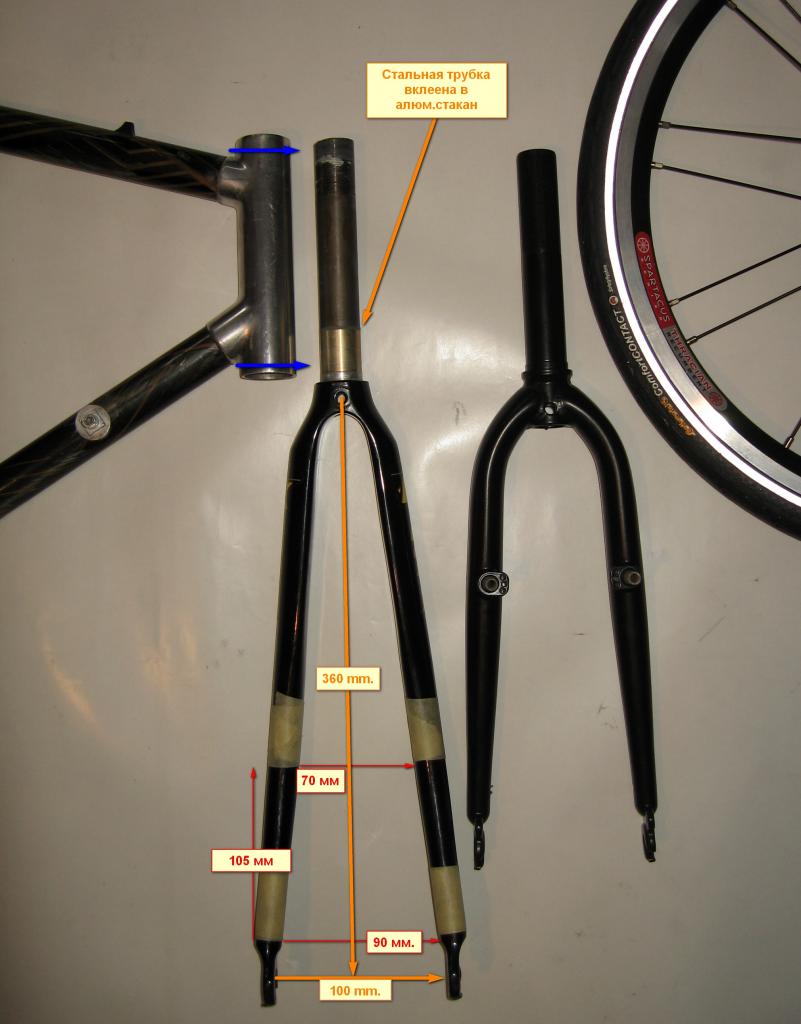

вилки с размерами.jpg


PS все эти переделки относятся к этому проекту

_________________
BR, Mfg, Alex . | мой VK2 | Trike-1 | Quadro trike | мелкий шоссер | А еще был Nighthawk


Последний раз редактировалось Re Вс апр 28 2013 19:12, всего редактировалось 2 раз(а).

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Вс фев 03 2013 16:56
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 5866
Откуда: Калач-на Дону
Благодарил (а): 1586 раз.
Поблагодарили: 1225 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш", лигерад "Кострома" 2020
Имя: Олег
А шток увеличить нереально?

Добавлено через 3 минуты 18 секунд:


Здесь человек укорачивал шток - но подобным образом можно и удлиннить... http://www.bentrideronline.com/messageboard/showthread.php?t=78608&page=11

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вс фев 03 2013 17:18
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб мар 14 2009 23:35
Сообщения: 942
Благодарил (а): 61 раз.
Поблагодарили: 83 раз.
Моя велотехника: Есть.
O-Witte писал(а):
А шток увеличить нереально?
Здесь человек укорачивал шток - но подобным образом можно и удлинить...

Да, этот вариант рассматриваю, он у меня в п.3.

Еще мог бы быть вариант с обменом, но 20" вилки не очень распространены ( BMX не в счет).

_________________
BR, Mfg, Alex . | мой VK2 | Trike-1 | Quadro trike | мелкий шоссер | А еще был Nighthawk


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вс фев 03 2013 18:16
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11993
Откуда: Москва-Ногинск
Благодарил (а): 123 раз.
Поблагодарили: 678 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Навари 20" куском третьей донорской вилки, не порть хорошую вешь (шоссейную)

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вс фев 03 2013 19:19
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3145
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 895 раз.
Моя велотехника: "Рига 2011" первый - за три дня
У меня аналогичная проблема. Я буду обрезать шоссейную алюминевую и приваривать новы дропауты. Дропауты сделаю такой конфигурации, чтобы перья вилки не надо было разгибать.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Вс фев 03 2013 19:57
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб мар 14 2009 23:35
Сообщения: 942
Благодарил (а): 61 раз.
Поблагодарили: 83 раз.
Моя велотехника: Есть.
Уже не первый раз прочесываю немецкий и штатовский e-bay на предмет легких 20" вилок, но все попадаются только Answer Alumalite BMX fork или Answer Carbo Oval Carbon, но они с 1 1/8" трубой и дорогие, как будто золотом паяные...



Добавлено через 55 секунд:
Voolodja писал(а):
буду обрезать шоссейную алюминевую и приваривать новы дропауты

вот такие ?

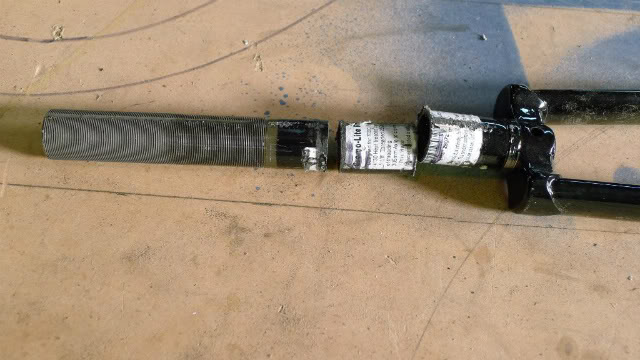

Заодно нашел, как укорачивали сталюгу

_________________
BR, Mfg, Alex . | мой VK2 | Trike-1 | Quadro trike | мелкий шоссер | А еще был Nighthawk


Последний раз редактировалось Re Вс фев 03 2013 20:24, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Вс фев 03 2013 20:22
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11993
Откуда: Москва-Ногинск
Благодарил (а): 123 раз.
Поблагодарили: 678 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Re писал(а):
но они с 1 1/8" трубой и дорогие,

А тебе с какой трубой надо?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Вс фев 03 2013 20:25
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб мар 14 2009 23:35
Сообщения: 942
Благодарил (а): 61 раз.
Поблагодарили: 83 раз.
Моя велотехника: Есть.
Shuriken писал(а):
Re писал(а):
но они с 1 1/8" трубой и дорогие,

А тебе с какой трубой надо?


1". Для шоссейной рамы. С резьбой (threaded 1" ).

_________________
BR, Mfg, Alex . | мой VK2 | Trike-1 | Quadro trike | мелкий шоссер | А еще был Nighthawk


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Вс фев 03 2013 20:54
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3145
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 895 раз.
Моя велотехника: "Рига 2011" первый - за три дня
http://www.aliexpress.com/item-img/20-c ... 24931.html


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Вс фев 03 2013 21:07
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб мар 14 2009 23:35
Сообщения: 942
Благодарил (а): 61 раз.
Поблагодарили: 83 раз.
Моя велотехника: Есть.
Voolodja писал(а):
http://www.aliexpress.com/item-img/20-carbon-mini-velo-bike-fork-3K-glossy-finish/644324931.html

к сожалению у них (не только у этого продавца) вилки с трубой 1 1/8"

_________________
BR, Mfg, Alex . | мой VK2 | Trike-1 | Quadro trike | мелкий шоссер | А еще был Nighthawk


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Вс фев 03 2013 21:36
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3145
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 895 раз.
Моя велотехника: "Рига 2011" первый - за три дня
Re писал(а):
Voolodja писал(а):
буду обрезать шоссейную алюминевую и приваривать новы дропауты

вот такие ?

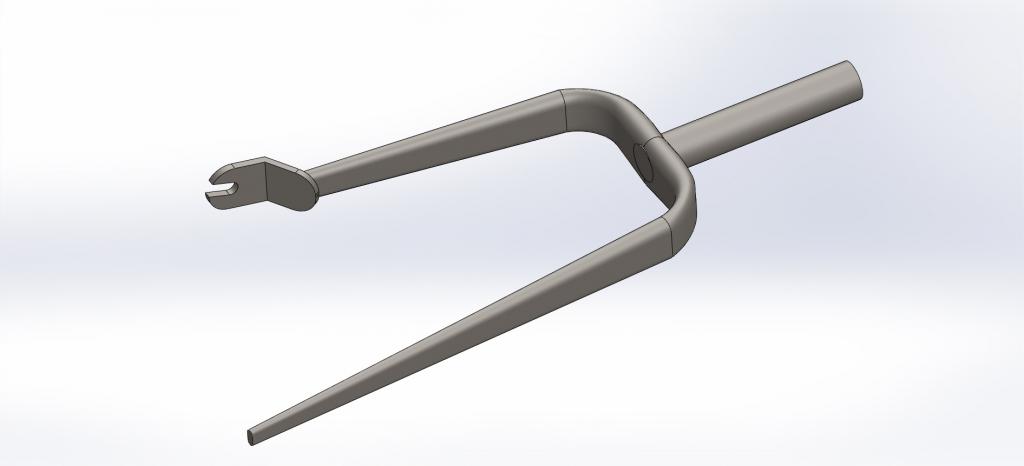

Нет, проще и симпатичнее, я уже у кого т ов сети видел такое, немогу вспомнить у кого ...


Вложения:
Fork 1.JPG
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Пн фев 04 2013 09:06
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9759
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 604 раз.
Поблагодарили: 1257 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
1. можно удлиннить шток стальной вилки ввариванием вставки, либо ввариванием длинного куска от штока другой резьбовой вилки
2. к шоссейной алюминиевой вилке можно приварить дропауты по типу тех, что советовал Володя
3. можно заузить переднюю втулку до 70 мм

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Пн фев 04 2013 10:56
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср апр 19 2006 22:02
Сообщения: 1233
Откуда: Украина, Харьков
Благодарил (а): 45 раз.
Поблагодарили: 185 раз.
Моя велотехника: два трайка, "Зокра из Харькова",
"Зокра из Харькова Грузовичок"
"Зокра 28""
Имя: Сергей
Привет. Я удлинял шток стальной вилки путем вваривания более длинного куска. Как усилитель использовал буж. Работало. Нужно только не забывать что еще должен поместиться вынос руля.
Ал. вилку я бы не портил.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Пн фев 04 2013 16:23
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб мар 14 2009 23:35
Сообщения: 942
Благодарил (а): 61 раз.
Поблагодарили: 83 раз.
Моя велотехника: Есть.
hof писал(а):
3. можно заузить переднюю втулку до 70 мм


Что-то сомневаюсь, сегодня вечером присмотрюсь повнимательнее к втулке.

_________________
BR, Mfg, Alex . | мой VK2 | Trike-1 | Quadro trike | мелкий шоссер | А еще был Nighthawk


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Сб мар 02 2013 22:41
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб мар 14 2009 23:35
Сообщения: 942
Благодарил (а): 61 раз.
Поблагодарили: 83 раз.
Моя велотехника: Есть.
Shuriken писал(а):
не порть хорошую вешь (шоссейную)


8)
Решил все таки испортить.
Вроде получается:

_________________
BR, Mfg, Alex . | мой VK2 | Trike-1 | Quadro trike | мелкий шоссер | А еще был Nighthawk


Последний раз редактировалось Re Вс апр 28 2013 19:07, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Вс мар 03 2013 17:31
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Сб дек 01 2012 18:37
Сообщения: 4205
Откуда: Полтава
Благодарил (а): 1750 раз.
Поблагодарили: 422 раз.
Моя велотехника: Комфорт-байк "Чоппер",дельта трайк "Мини версия",кофорт велосипед "Синдром",дельта трайк "Грузовичёк", лигерад "Срібна Зірка", Велобег "Ветеран".
Имя: Владимир
Цитата:
ВИЛКА С 26" НА 24"(КАК ПЕРЕДЕЛАТЬ). Делаем "прихваты",снимаем втулку и накладываем сварочные швы.Когда вилка остынет.удаляем обгоревшие участки краски. зачищаем швы, подкрашиваем обгоревшие участки,"...и будет Вам радость..." от новой вилки на 24". 03.03.13г. В.Мазурчак

Есть не вставленные фото по переделке вилки. В.Мазурчак

_________________
Владимир Мазурчак
Формула скорости вело (при 60об/мин): V=11,3xdxi км/час (моё).
"Ветеран" - перый велобег в Полтаве.
search.php?author_id=9656&sr=topics&sf=firstpost


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Совет нужен по вилке 20" (как переделать)
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Вс апр 28 2013 19:07
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб мар 14 2009 23:35
Сообщения: 942
Благодарил (а): 61 раз.
Поблагодарили: 83 раз.
Моя велотехника: Есть.
Итог был прост, пришел тягач, и там был трос, и там был врач...

Вилка успешно переделана (укорочена), уже на своем месте.

Теперь решил и на шатуны замахнуться по похожей технологии:

_________________
BR, Mfg, Alex . | мой VK2 | Trike-1 | Quadro trike | мелкий шоссер | А еще был Nighthawk


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как укоротить вилку для 20" и как укоротить шатуны для маленького велосипеда
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Пн май 16 2016 23:22
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб мар 14 2009 23:35
Сообщения: 942
Благодарил (а): 61 раз.
Поблагодарили: 83 раз.
Моя велотехника: Есть.
Я опять это сделал:

укоротил шатуны 171 мм до длины 150 см.

Добавлено через 3 минуты 33 секунды:
И вилку укоротил, и раму уменьшил:


_________________
BR, Mfg, Alex . | мой VK2 | Trike-1 | Quadro trike | мелкий шоссер | А еще был Nighthawk


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как укоротить вилку для 20" и как укоротить шатуны для маленького велосипеда
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Ср июн 01 2016 12:52
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11993
Откуда: Москва-Ногинск
Благодарил (а): 123 раз.
Поблагодарили: 678 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Я так и не понял, это на болтиках или на клею?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Как укоротить вилку для 20" и как укоротить шатуны для маленького велосипеда
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Ср июн 01 2016 16:10
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб мар 14 2009 23:35
Сообщения: 942
Благодарил (а): 61 раз.
Поблагодарили: 83 раз.
Моя велотехника: Есть.
Shuriken писал(а):
Я так и не понял, это на болтиках или на клею?

На фото болтики пока технологические.
Первый вариант был склеен клеем, в отверстия были вкручены шпильки со шлицем.
Но я ошибся, пластину в центре поставил на 1 мм тоньше паза, одну педаль немного повело ( под моим весом, я тоже потестил) .
Сейчас заканчиваю второй вариант, вместо пластины использовал профиль Т-образный. Естественно клей + шпильки.
Скоро покажу.

_________________
BR, Mfg, Alex . | мой VK2 | Trike-1 | Quadro trike | мелкий шоссер | А еще был Nighthawk


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 43 ]  На страницу 1, 2, 3  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.198s | 22 Queries | GZIP : On ]
