 Заголовок сообщения: Доработка аватара.
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Сб мар 30 2013 18:40
Не в сети
Ветеран словесных баталий

Зарегистрирован: Чт июл 20 2006 12:30
Сообщения: 4197
Откуда: Моск. обл.
Благодарил (а): 176 раз.
Поблагодарили: 732 раз.
Имя: Дмитрий

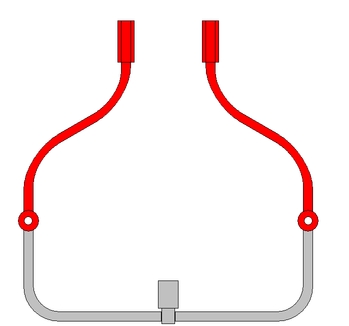

Как я понимаю рули на лигерады делятся строго на три типа: "супермен", "хомяк" и "аватар". Недостатком последнего считается большая ширина, что ухудшает аэродинамику. А так как он мне нравится больше всех, предлагаю его усовершенствовать, добавив к нему пару шарниров с дополнительными звеньями (показаны красным цветом), так, чтобы они охватывали тело пилота.
То есть, откидываешь рукоятки в стороны,

садишься, возвращаешь рукоятки обратно и руки оказываются в положении "хомяка".

В случае чего можно быстро "соскочить", как любит Модулятор, даже просто раздвинув рукоятки животом. Шарниры можно сделать фрикционными или с пружинной фиксацией в нескольких положениях. Что еще хорошо, руки можно держать в разных положениях, выше-ниже, шире-уже.
Для безопасности придется предусмотреть жесткие и прочные ограничители поворота.
Кстати, интересно, как такой руль должен называться?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Доработка аватара.
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Сб мар 30 2013 19:47
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 4963
Откуда: Калач-на Дону
Благодарил (а): 1321 раз.
Поблагодарили: 1072 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег
В рулях я пока совсем не специалист, но, глядя на схему, мне представляется, что изгибы на откидныхрукоятках будут работать как торсионы, за счет своей формы, и управляемость серьезно пострадает. Увеличение же жесткости руля приведет к увеличению веса и большей инерционности все системы...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Доработка аватара.
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Сб мар 30 2013 20:19
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб мар 14 2009 23:35
Сообщения: 939
Благодарил (а): 61 раз.
Поблагодарили: 82 раз.
Моя велотехника: Есть.
dim писал(а):
"супермен", "хомяк" и "аватар". Недостатком последнего считается большая ширина, что ухудшает аэродинамику.
садишься, возвращаешь рукоятки обратно и руки оказываются в положении "хомяка".
Кстати, интересно, как такой руль должен называться?

Еще останется придумать, куда деть ноги пилота, которые обычно при кручении педалей как раз между боковыми ветвями руля и ходят.

_________________
BR, Mfg, Alex . | мой VK2 | Trike-1 | Quadro trike | мелкий шоссер | А еще был Nighthawk


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Доработка аватара.
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Сб мар 30 2013 20:31
Не в сети
Ветеран словесных баталий

Зарегистрирован: Чт июл 20 2006 12:30
Сообщения: 4197
Откуда: Моск. обл.
Благодарил (а): 176 раз.
Поблагодарили: 732 раз.
Имя: Дмитрий
Во-первых, усилие на руле для этого слишком маленькое, это же не волга ГАЗ-24.
Во-вторых, изгибы можно сделать и другой формы, можно даже сделать смыкающиеся концы, тогда руль будет иметь замкнутый профиль. Можно шарниры повыше поставить, например так.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Доработка аватара.
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Сб мар 30 2013 21:03
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 4963
Откуда: Калач-на Дону
Благодарил (а): 1321 раз.
Поблагодарили: 1072 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш"
Имя: Олег
dim писал(а):
Во-первых, усилие на руле для этого слишком маленькое, это же не волга ГАЗ-24.
Во-вторых, изгибы можно сделать и другой формы, можно даже сделать смыкающиеся концы, тогда руль будет иметь замкнутый профиль. Можно шарниры повыше поставить, например так.

Dim, но в таком случае эргономика никуда не годится - попробуй подержи перед грудью руки с горизонтальными кулаками...Жутко неудобно...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Доработка аватара.
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Сб мар 30 2013 22:43
Не в сети
Ветеран словесных баталий

Зарегистрирован: Чт июл 20 2006 12:30
Сообщения: 4197
Откуда: Моск. обл.
Благодарил (а): 176 раз.
Поблагодарили: 732 раз.
Имя: Дмитрий
Re писал(а):
Еще останется придумать, куда деть ноги пилота, которые обычно при кручении педалей как раз между боковыми ветвями руля и ходят.
Ну, там ноги только начинаются и ходят невысоко, можно руль чуть назад сдвинуть, можно наклонить, можно повыше поднять и т.д.
O-Witte писал(а):
попробуй подержи перед грудью руки с горизонтальными кулаками..
Во-первых, в данном примере не перед грудью, а над тазом. А во-вторых, это просто пример, не об этом же разговор. Обсуждается сама идея: аватар с поворотными элементами. Форма этих элементов может быть абсолютно любая, зависит от желания конкретного человека. И гнуть их можно в трех измерениях, просто нет смысла рисовать, слишком много вариантов. Важно, что наличие откидных рукояток позволяет расположить руки как кому хочется, а не только в положении "аватара"
