 Заголовок сообщения: D.A.car
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Пн июл 19 2010 09:43
Не в сети
Интересующийся

Зарегистрирован: Пн июн 22 2009 18:49
Сообщения: 46
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

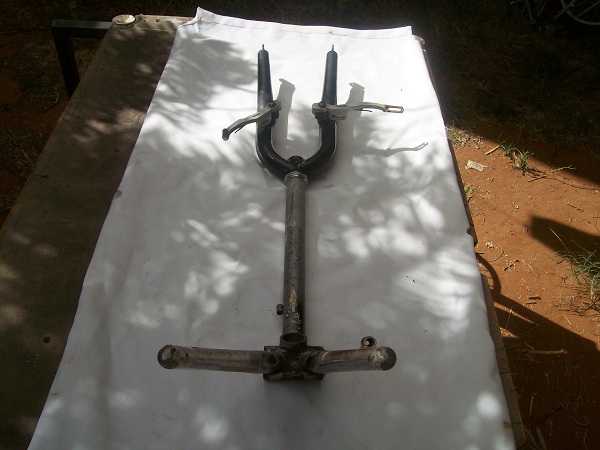

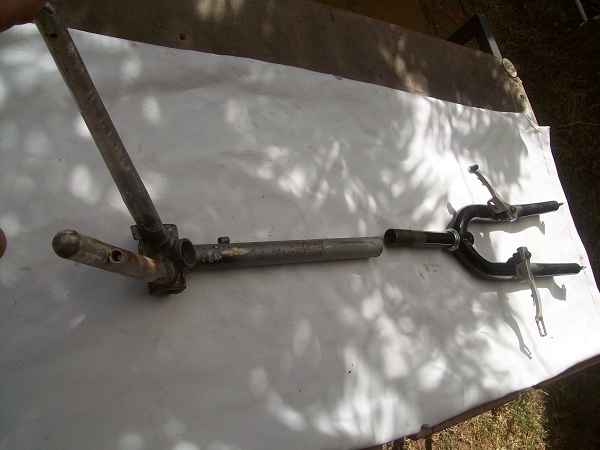

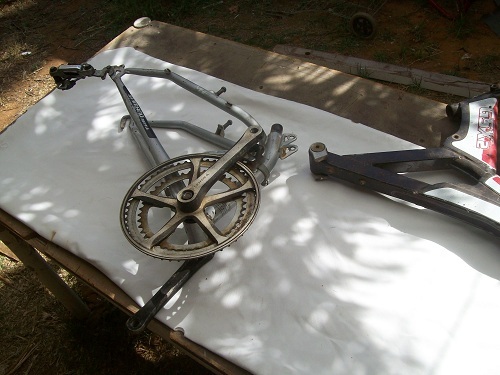

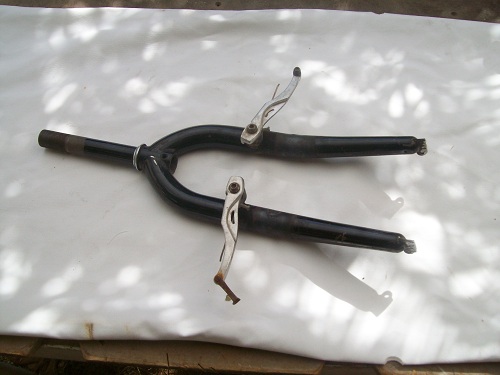

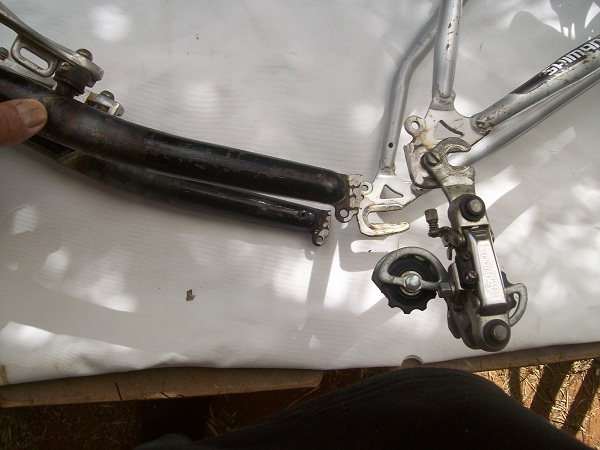

Процесс резки старых велосипедов. 100_30781.jpg


Добавлено через 8 часов 58 минут 51 секунду:

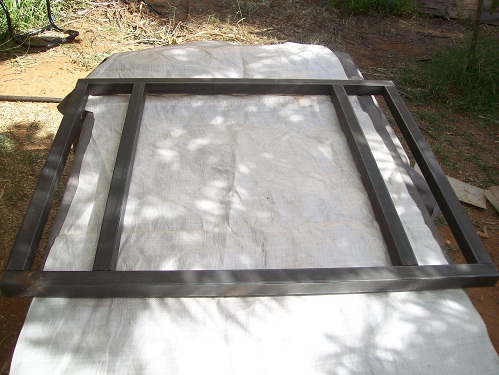

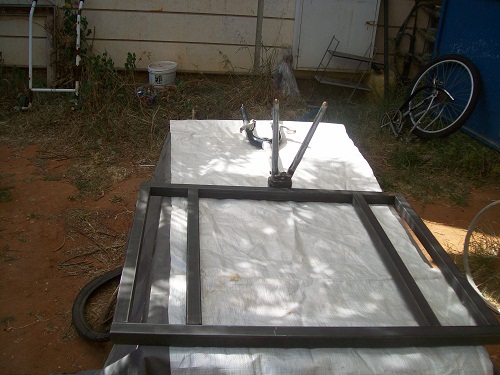

Комментарий к файлу: профиль 40-40-1,5

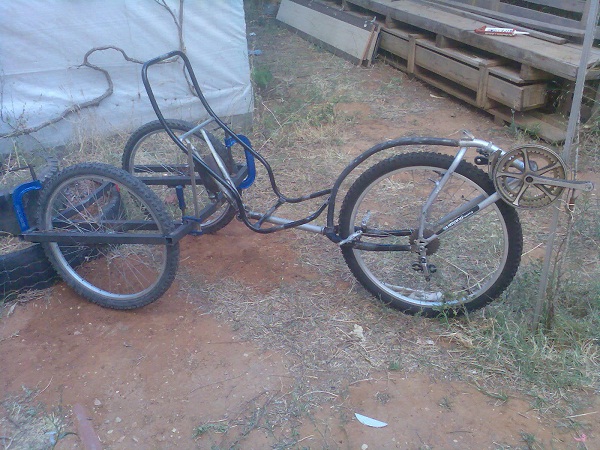

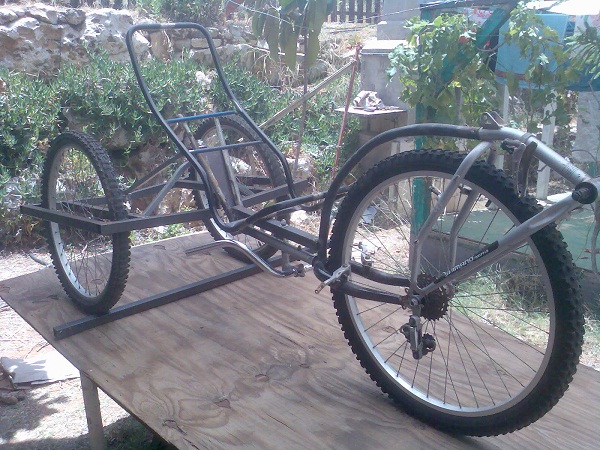

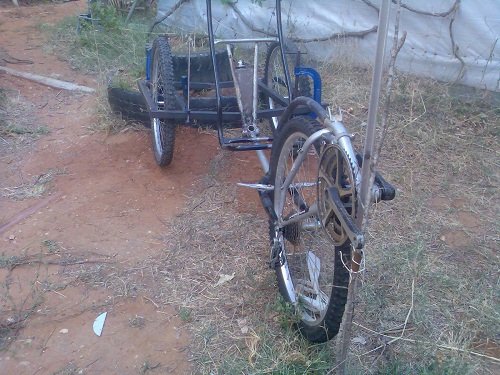

Комментарий к файлу: Начинают вырисовываться контуры.


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Пт июл 23 2010 01:06
Не в сети
Интересующийся

Зарегистрирован: Пн июн 22 2009 18:49
Сообщения: 46
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

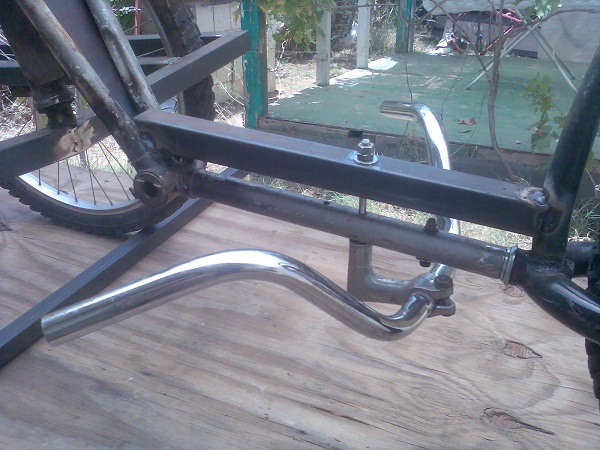

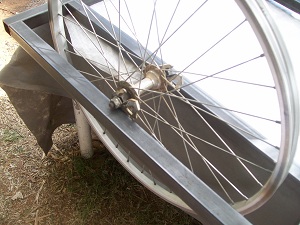

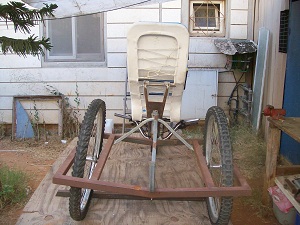

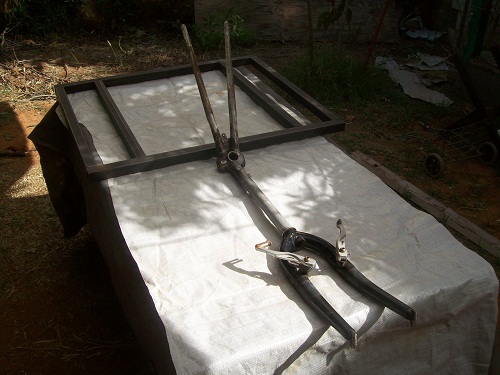

Начал процесс сборки резаных деталей.С момента последней фотографии прошло некоторое время и трайк претерпел очередные изменения.Завтра сделаю новые снимки и выложу.

Добавлено через 3 минуты 48 секунд:
Кстати по названию:D.A.Car-это Денщиков Андрей.Car я думаю переводить не надо?


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Пт июл 23 2010 12:22
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср апр 19 2006 22:02
Сообщения: 1233
Откуда: Украина, Харьков
Благодарил (а): 45 раз.
Поблагодарили: 184 раз.
Моя велотехника: два трайка, "Зокра из Харькова",
"Зокра из Харькова Грузовичок"
"Зокра 28""
Имя: Сергей
Понравилось решение задней части. Наконецто кто то применил эту схему.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Пт июл 23 2010 13:45
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Одноволиков Сергей писал(а):
Понравилось решение задней части. Наконецто кто то применил эту схему.


Должен сказать, что мой напарник и друг Илья постоянно применяет именно такую схему заднего моста.
На мой взгляд - тяжело и выглядит страшно, но технологично, этого не отнять.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Пт июл 23 2010 13:50
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Если оно ещё и ездить будет....

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Пт июл 23 2010 15:15
Не в сети
Интересующийся

Зарегистрирован: Вт июл 20 2010 23:42
Сообщения: 43
Откуда: Харьков
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Моя велотехника: Грузопассажирский заднеуправляемый дельта-трайк. 2008 год. viewtopic.php?f=46&t=3507
Не всё до конца понял из фото (задняя часть), но, надо полагать, мой прямой "конкурент"! :-) Очень бы хотелось сравнить со своим трайком, в т.ч. и в реальной покатушке. Очень интересует общий вес, клиренс, есть ли наклон в виражах и угол наклона. Непонятно, почему задние колёса не консольно? Сколько передач?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Сб июл 24 2010 20:50
Не в сети
Интересующийся

Зарегистрирован: Пн июн 22 2009 18:49
Сообщения: 46
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Спасибо всем ответившим на мой пост,мне это было очень важно.По поводу консоли на задней паре колес:на данном этапе проблематично искать колеса на 20мм.,токаря для расточки осей,прикрепления всего этого к поворотной втулке.Проще было купить 6 метров профиля и нарезать из негото,что ролучилось:дёшево,сердито и надёжно,хотя согласен с Олегом-смотрится грубо.Это макет и после проверки всех узлов на ходу можно думать о более изящной конструкции.Руль претерпел изменения просто привязал поворотную втулку СБОКУ от рамы,а разницу в длине рычагов руля справа и слева компенсирую подвижкой самого руля вправо-влево.Передачи обычные-сзади 7,спереди пока 2.Со временем переставлю систему со своего Спеша.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Вс июл 25 2010 17:43
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Можно было взять просто дешёвые конусные ВМХ втулки на 16 ось.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Пн июл 26 2010 18:15
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт янв 08 2010 17:56
Сообщения: 1435
Откуда: Красноярский
Благодарил (а): 55 раз.
Поблагодарили: 105 раз.
Моя велотехника: То, о чем и упоминать не стоит
Куча тяжелого железа, но выглядит не грубо, гармонично.... и вещей можно будет увезти тонну! :)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Пн июл 26 2010 21:34
Делал я вариант с таким же углом наколона рулевой.
Выводы: для поворота на высокой скорости угол наколна маловат, аппарат мгновенно опрокидывается; но плюс в том, что нет столь выраженной реакции на педалирование по сравнению с более наклоненными рулевыми. Еще лично мое мнение, что подобная схема требует более низкой посадки.


Вернуться к началу


 Заголовок сообщения: Re: D.A.car
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Вт июл 27 2010 14:54
Не в сети
Интересующийся

Зарегистрирован: Пн июн 22 2009 18:49
Сообщения: 46
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Угол наклона рулевой изменил(сейчас примерно 80-82 градуса).Меня большге смущало не поворот на большой скорости,а поворот на малой и разворот.Как раз в такой ситуации большой угол наклона будет мешать.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Вт июл 27 2010 23:41
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Удивляет обилие желающих строить заднеизвращённые в плане управления схемы...

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Ср июл 28 2010 10:52
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср апр 19 2006 22:02
Сообщения: 1233
Откуда: Украина, Харьков
Благодарил (а): 45 раз.
Поблагодарили: 184 раз.
Моя велотехника: два трайка, "Зокра из Харькова",
"Зокра из Харькова Грузовичок"
"Зокра 28""
Имя: Сергей
Смотрю на фото и не пойму где вы увидели заднее управление, тем более тележечного типа. Это обычный ТАРАКАН. А такой мы уже видели в действии и обсуждали. Мне так интересны ходовые испытания. Надеюсь автор поделится впечатлении о ходовых качествах и прохождении поворота.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Вс авг 29 2010 21:47
Не в сети
Интересующийся

Зарегистрирован: Пн июн 22 2009 18:49
Сообщения: 46
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

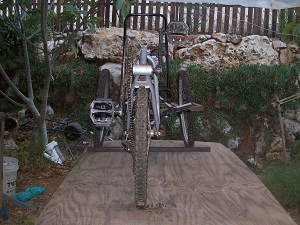

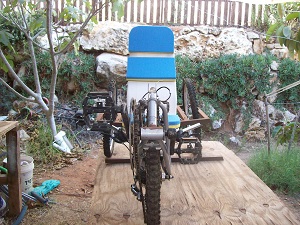

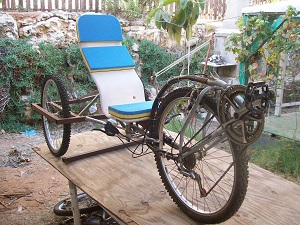

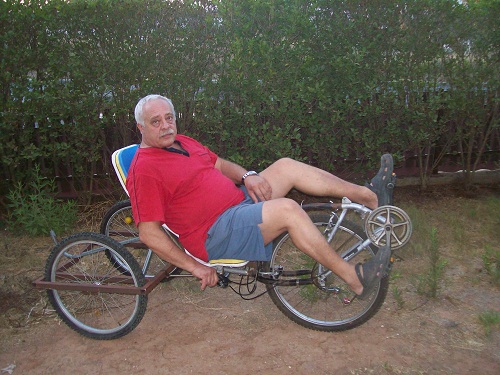

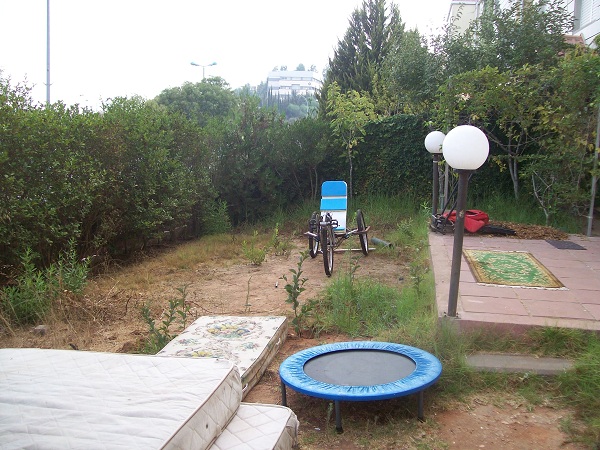

Кажется я его закончил... 100_35051.jpg
Сел и даже п роехал 5-10 метров по двору

Добавлено через 20 минут 5 секунд:
Первое ощущение-не хватает подголовника.Второе-снять шоссейные кранки и поставить горные.А так ничего:колесо между ног не мешает . 100_35141.jpg

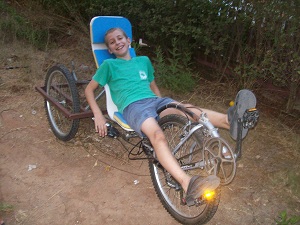

правда сыну он ещё великоват...

Добавлено через 5 минут 13 секунд:
Сделал картинку немного больше


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Пн авг 30 2010 00:11
Не в сети
Активно интересующийся

Зарегистрирован: Пн дек 21 2009 21:36
Сообщения: 1289
Откуда: г. Саров, Нижегородская обл., Россия
Благодарил (а): 143 раз.
Поблагодарили: 22 раз.
Моя велотехника: Совместно с учителем: "Саровский", "Первый-пробный"
здорово! простенько и со вкусом))

_________________
Улыбнись )


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Пн авг 30 2010 08:58
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 20:21
Сообщения: 1045
Откуда: Псков
Благодарил (а): 502 раз.
Поблагодарили: 103 раз.
Моя велотехника: Дельта-трайки Оса, Оса-2, Оса-3, Оса-4, Оса-5, тедпол Аксолотль
Поздравляю! Почему только 5-10 метров?

_________________
Моржов Сергей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Пн авг 30 2010 09:09
Не в сети
Интересующийся

Зарегистрирован: Пн июн 22 2009 18:49
Сообщения: 46
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

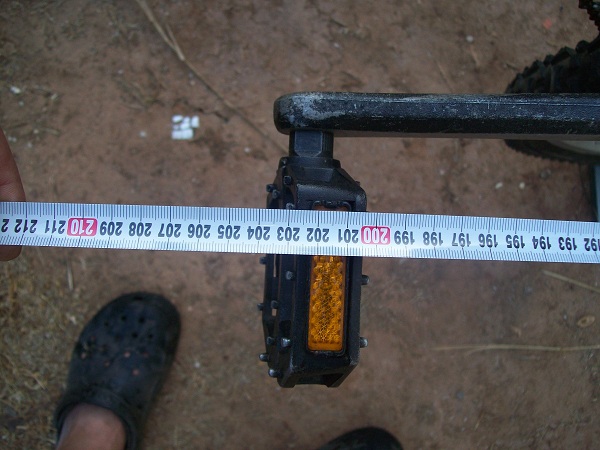

Утром померял размеры 100_35201.jpg
-высота в холке

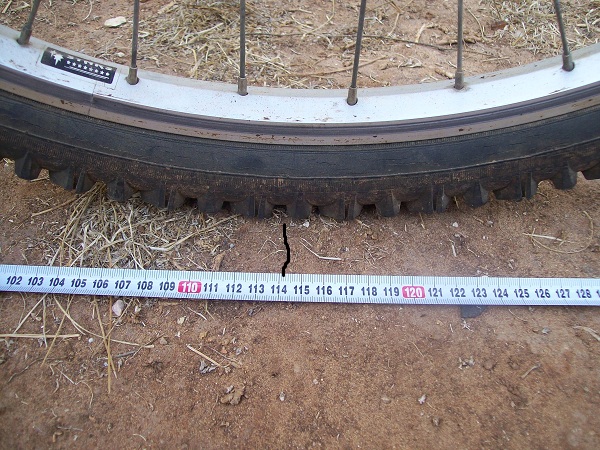

Комментарий к файлу: Колёса с развалом-это нижний размер
Комментарий к файлу: Это верхний размер
Комментарий к файлу: полная длина
В субботу с утра проведу ходовые испытания и опишу остальные размеры и свои ощущения.

Добавлено через 25 минут 39 секунд:
Warlus писал(а):
Поздравляю! Почему только 5-10 метров?
Вот поэтому.Младшенький пошёл по стопам старшего(тот теперь в армии) и натаскал с помоек выброшенных матрасов-теперь это вместе с батутом- акробатическая дорожка на которой они с пацанами крутятся-вертятся каждый божий день,невзирая на жару(вчера в Ариэле было 37 градусов в тени).Используют по полной оставшиеся каникулярные дни.Кстати ещё один статический размер-расстояние между передним и задними колёсами(база?) 100_35281.jpg


Добавлено через 37 минут 20 секунд:
Ещё пара размеров

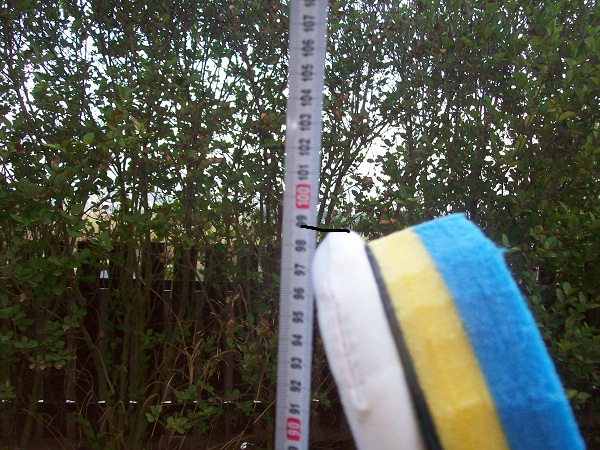

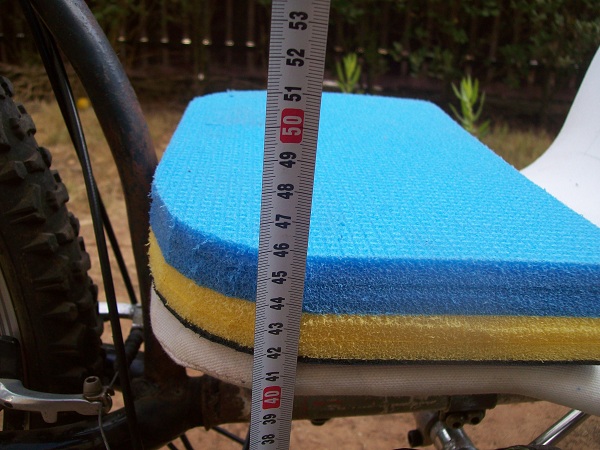

Комментарий к файлу: высота сиденья

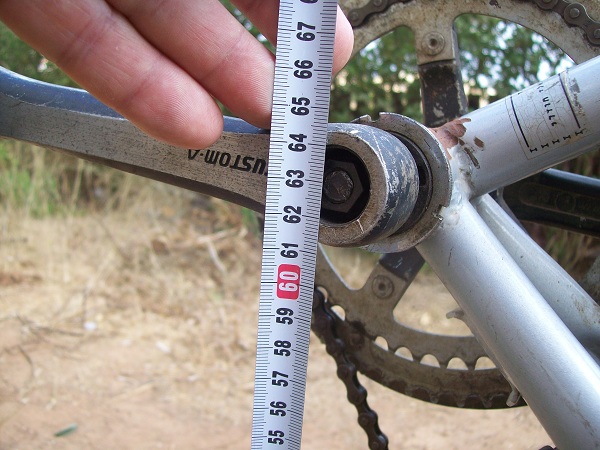

Комментарий к файлу: Высота каретки


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Сб сен 04 2010 13:58
Не в сети
Интересующийся

Зарегистрирован: Пт сен 11 2009 14:23
Сообщения: 49
Откуда: Israel
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Сегодня выбрался в Ариэль и участвовал в испытаниях ДАКар-а. Вернее, началось это как испытания, а закончилось, как и полагается испытания, тем что немного поломали - порвали тягу руля, пытаясь развернуть аппарат на минимальном радиусе. Снимал, естественно, но с этим - позже, когда сам разберусь. Кстати, еще один неуказанный параметр - клиренс 22см.

Теперь про ощущения при езде.
Так как я ниже Конструктора на 12 см, то сидеть можно было либо удобно, либо - упираясь головой в сиденье и вывесив седалище над нижней подушкой, зато - дотягиваясь до педалей. Дотянуться при этом до руля было немного неудобно - требовалось завести руки за спину и немного отвести назад.
Однако управление на небольшой скорости и небольших углах поворота - четкое и предсказуемое.
Разгон под гору - аппарат не колбасит, рулевое нормальное, торможение плавное и четкое, тенденции к вилянию хвостом и складыванию рамы - не обнаружил. Пологие повороты - нормально. Движение по прямой - Ямы глубиной с десяток см проглатываются задними почти нечуствительно, но на "Дохлом копе" подбрасывает ощутимо - с неодновременным отрывом всех колес. Вообще трайк отлично держит дорогу сам, руки свободно можно убирать с руля. Попытка пройти на скорости круговую развязку не получилась - начал валиться на бок, выровнял и оттормозился. На малой скорости в аппарате у меня радиус поворота получился порядка 6 метров, и поворачивал я весьма медленно и неуклюже. Так как центр тяжести моего тела был более смещен к вершине треугольника площади опоры, чем у Конструктора, то при попытках повернуть круче, трайк, вместе со мной, пытался опрокинуться на бок.

Динамика - разгон с переключением передач - ожидаемо хорошо, все работает, но жутко не хватает контактных педалей. Упираясь в сиденье можно прокрутить педали при передаче, более высокой, чем я мог прокрутить на том же подъеме на обычном веле стоя.

Чего бы хотелось -

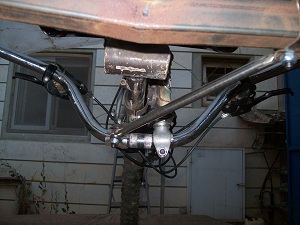

1 руль не под, а над сиденьем, что то вроде "хомяка".
2 Сиденье на 15-20 см выше, и ближе к педальному узлу.
3 Сиденье менее согнутое в области тазобедренных суставов - а то мои колени упираются в брюхо.
4 Регулируемый упор для плеч и подголовник.
5 Для задней тележки - дать ей возможность поворачиваться без контакта с сиденьем.

В принципе, вполне работоспособная и пригодная для эксплуатации конструкция.

Поеду ли я на ней "4 моря"? Нет, обычный вел быстрее и легче, проще в управлении. Удобство посадки и потенциально меньшее утомление пока не перевешивает минусов.
Неоспоримые плюсы - задняя тележка - готовый грузовой прицеп. В сиденье, при должной его настройке, можно хоть спать со всеми удобствами. Ноги, в отличии от обычной посадки, не затекают и не отекают. Спина лежит и отдыхает, то же легко сделать и для шеи. Если использовать привязные ремни - конструкция прикроет при падении на бок.
Что меня очень приятно удивило - устойчивость на ходу, управление на ходу и тяга в горку. Даже не предполагал такого поведения от заднеуправляемого трайка.
Что понравилось, но не удивило - четкость работы трансмиссии, торможение.

Что из конструкции обязательно собезьянничаю:
Крепление переднего блока привод/колесо на переднюю вилку и использование ее родных вибрейков.
Сварку дропаутов встык.
Защитную дугу над передним колесом.

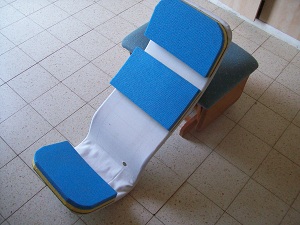

Сиденье из отдельных подушек.
Вынос рулевой из осевой плоскости.
Отрицательный развал задних колес и добавлю к ним тормоза.
Схему быстрой разборки и модульность конструкции ( фактически этот трайк может быть переделан в лигерад заменой только задней тележки на "хвост")

Что обязательно изменю:
Конструкцию задней тележки (сменю рамку на продольные рычаги и поставлю их на один общий торсион ) и размер колеи(увеличу)
Подниму сиденье (так, чтоб встав с сиденья на ноги иметь зазор промежность - седло не более десятка см при прямых ногах) и сделаю его более прямым и с меньшим наклоном, и уменьшу базу (запас по продольной устойчивости и так громаден, а поперечная - мала), так чтобы быть больше над чем за передним ведущим.
Предусмотрю возможность регулировки под рост, длину рук и ног.

И НИКАКИХ резок/сварок до окончательной проработки конструкции и испытания узлов на прочность!
Может к пенсии и доделаю ;)))


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Ср сен 08 2010 08:30
Не в сети
Интересующийся

Зарегистрирован: Пт сен 11 2009 14:23
Сообщения: 49
Откуда: Israel
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Даю ссылку на ролик
http://www.jumbomail.co.il/EnDownloads. ... 8d0464bd54


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: D.A.car
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Ср сен 08 2010 11:09
Не в сети
Активно интересующийся

Зарегистрирован: Вт июн 02 2009 14:42
Сообщения: 226
Откуда: Томск, РФ
Благодарил (а): 30 раз.
Поблагодарили: 14 раз.
Моя велотехника: Лигерад "Кетаец"
viewtopic.php?f=11&t=3676
Лигерад "Железный Бендер"
viewtopic.php?f=46&t=4201
Видео и комментарии отличные. У полицейских наверное глаз выпал, когда встретились на перекрестке ))
Получается, что от таракана можно избавиться, но рулить все равно придется учиться.


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 29 ]  На страницу 1, 2  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.216s | 21 Queries | GZIP : On ]
