 Заголовок сообщения: Длиннобазный прогулочный лигерад _Zmur_`а
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Пн ноя 02 2009 15:08
Не в сети
Активно интересующийся

Зарегистрирован: Ср июл 15 2009 09:58
Сообщения: 692
Откуда: Латвия, Рига
Благодарил (а): 24 раз.
Поблагодарили: 33 раз.
Моя велотехника: Питон 20" "Скоробей" (2009); Лигерад-длиннобазник 24" "Солнышко" (2009), Лигерад-длиннобазник 20" ER1 "Кузнечик" (2010), Питон 26" "Юрмала", Питон "Юрмала"2 (2013), Тандем B2B (2012).
Имя: Юрий

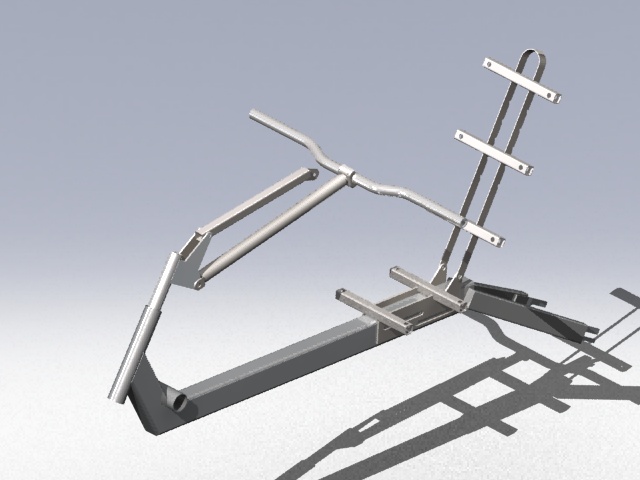

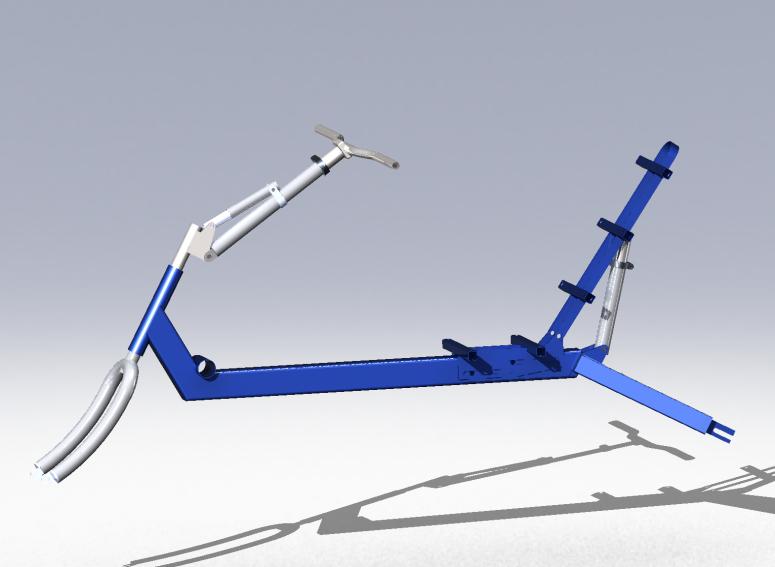

Вот сделал кое что в солиде, сейчас буду заниматься всякими узлами и креплениями.

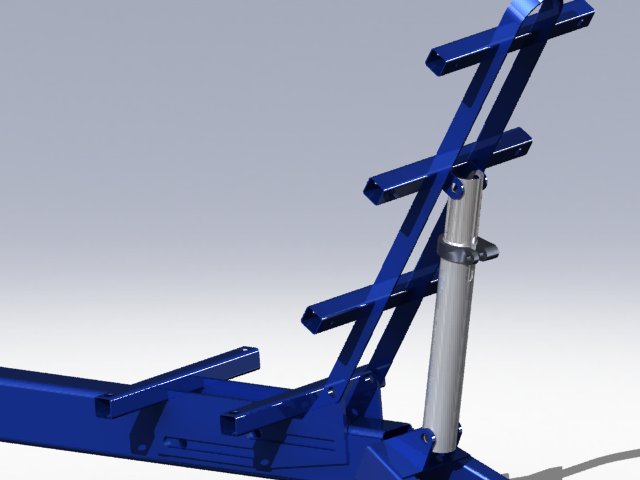

Сиденье еще до конца не знаю, как сделать. Крепление на эксцентриках через отверстия в раме. Основа сиденья - пластина 4мм. К ней приваривается каркас из квадратных труб 20х20х1. Спинка из полосы шириной 50 и толщиной 2мм, может 3мм. Чтобы регулировать угол наклона сиденья от перьев к спинке сделаю распорку.

Конструкцию руля подсмотрел на "Пифагоре" :) Надеюсь, Денис будет не против, если ее использую?
Раму делать планирую из трубы 60х40х1.5, перья - 40х20х1, руль в основном из 20х20 и круглых труб, размер которых еще не определил. Саму гнутую трубу руля, за которую ездок держится, решил взять покупную.


Вложения:

_________________
Тимофеев Юрий.
Блог: http://www.bent.lv
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Пн ноя 02 2009 15:28
Не в сети
Активно интересующийся

Зарегистрирован: Вт июн 02 2009 14:42
Сообщения: 226
Откуда: Томск, РФ
Благодарил (а): 30 раз.
Поблагодарили: 14 раз.
Моя велотехника: Лигерад "Кетаец"
viewtopic.php?f=11&t=3676
Лигерад "Железный Бендер"
viewtopic.php?f=46&t=4201
Какие планируются колеса? И может быть все-таки подвеску заднюю предусмотреть?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Пн ноя 02 2009 17:41
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.
подвеска заднего колеса впринцепе не помешала бы. чтобы сделать без подвески --я взял готовое сиденье от мотоцикла к-750 с родным резиновым аммортизатором. при вращении педалей спина прижимаеться к жестко закрепленной спинке и раскачки не происходит.еще один недостаток--я использовал велосипедные подшипники в передней вилке. расшатываеться постоянно. так что лутше наверно делать на промышленных.

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Пн ноя 02 2009 23:02
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11238
Откуда: Москва-Ногинск
Благодарил (а): 90 раз.
Поблагодарили: 556 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
serbey писал(а):
.еще один недостаток--я использовал велосипедные подшипники в передней вилке. расшатываеться постоянно. так что лутше наверно делать на промышленных.

Просто надо качественно собрать и ничего расшатываться не будет.

А вообще это больше похоже на растабайк со спинкой, нежели на лигерад. Дизайн - "из того что было", и это не исправить никакой покраской. Руль тот, что есть - самое оптимальное, лучше выглядеть не будет. Прямая посадка и низкая каретка позворяют забыть о скорости, а обилие лишних труб - о малом весе.
Что-то принципиально новое лучше делать с нуля.
Хотел бы предостеречь от чрезмерной величины выносов "отрицательной" длины, и дело не столько в жёсткости, сколько в удобстве и комфортности управления.
Руль на длиннобазнике с большим передним колесом вообще скользкая тема...

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Пн ноя 02 2009 23:47
Не в сети
Активно интересующийся

Зарегистрирован: Ср июл 15 2009 09:58
Сообщения: 692
Откуда: Латвия, Рига
Благодарил (а): 24 раз.
Поблагодарили: 33 раз.
Моя велотехника: Питон 20" "Скоробей" (2009); Лигерад-длиннобазник 24" "Солнышко" (2009), Лигерад-длиннобазник 20" ER1 "Кузнечик" (2010), Питон 26" "Юрмала", Питон "Юрмала"2 (2013), Тандем B2B (2012).
Имя: Юрий
Denis Silantiev писал(а):
Цитата:
Конструкцию руля подсмотрел на "Пифагоре" :) Надеюсь, Денис будет не против, если ее использую?

Нет, конечно! Могу кое-чего подсказать по этомуузлу,чтобы ты не наступал на те же грабли, что и я. И обязательно посчитай этот узел: в том исполнении, что на картинке, он будет явно коробиться. Делай его как можно меньше по размерам иначе придется увеличивать толщину пластин либо придумывать ребра жесткости.
Вообще мне твой лигерад очень нравится. Делай как задумал без подвески (ничего сложного в том чтобы потом отрезать перья и интегрировать подвеску в этот же велик), но удели внимание месту где перья задней вилки присоединяются к раме: он будет очень нагружен.
В плане дизайна: я бы каретку поставил на острие излома рамы, а не внутри (не люблю острые углы в рамах из профильных труб - это отдает дешевизной)


Спасибо. Ну тут еще будут определенные изменения. А от советов не откажусь :) Вообще, руки чешутся руль из квадратных труб сделать, а то эти круглые туда как то не идут и проще будет.

Благодарю за советы, сажусь снова за бумагу и солид :)

_________________
Тимофеев Юрий.
Блог: http://www.bent.lv


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Вт ноя 03 2009 22:32
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.

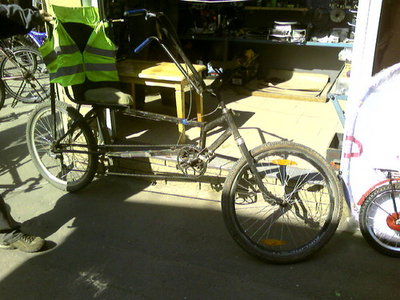

решил показать фотку самого первого сидячего велосипеда. я с сыном спроектировал его используя фотки с интернета.делали как можно проще и поначалу все было собрано как конструктор на болтах.перемещалась вверх -низ и каретка. на фото еле заметны отверстия. когда более прояснились размеры -все сварили. недостатки -----жеское сиденье \ без пружинной подвески\ --- передняя вилка\от украины\ и руль с выносом --перевареные велосипедные. --пружинят как рессора. невозможно приподняться при переезде ямки или бордюра. чтобы не делать поддерживающий ролик --поставили дополнительную стяжную пружину на переключатель.немного переборщили с углом наклона вилки.тормоз поставили только на заднее колесо ну вроде и все. делали осенью 2006 года.


_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Сб ноя 07 2009 00:35
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.

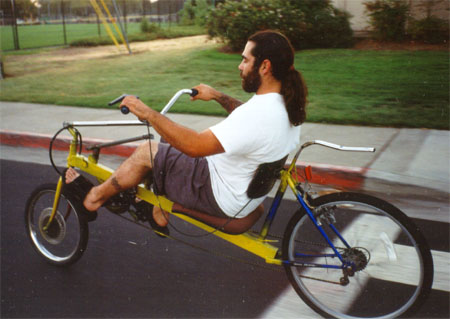

колхозить могут не только на территории бывшего ссср.
http://images.google.com.ua/imgres?imgu ... 8%26um%3D1


Вложения:

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Сб ноя 07 2009 00:52
Не в сети
Активно интересующийся

Зарегистрирован: Ср июл 15 2009 09:58
Сообщения: 692
Откуда: Латвия, Рига
Благодарил (а): 24 раз.
Поблагодарили: 33 раз.
Моя велотехника: Питон 20" "Скоробей" (2009); Лигерад-длиннобазник 24" "Солнышко" (2009), Лигерад-длиннобазник 20" ER1 "Кузнечик" (2010), Питон 26" "Юрмала", Питон "Юрмала"2 (2013), Тандем B2B (2012).
Имя: Юрий
Зачем ему только звездочка впереди?

Вопрос Денису, как на руле прикрепить лучше эксцентрик к штанге?

_________________
Тимофеев Юрий.
Блог: http://www.bent.lv


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Вс ноя 08 2009 21:10
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.

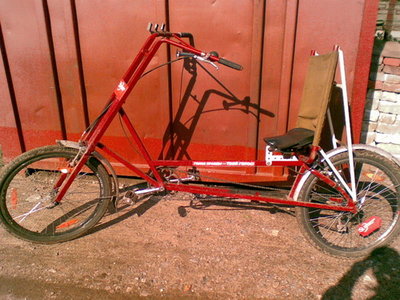

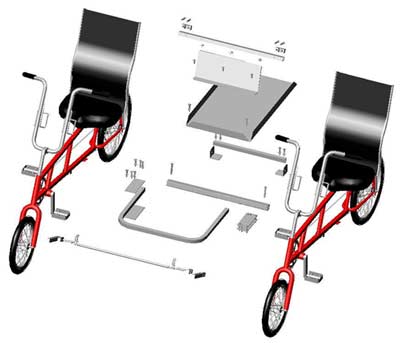

зачем спереди заднее колесо--передние закончились...нашел в инете решение позволяющее иметь и лигерад и четырехколесник.


Вложения:

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Вс ноя 08 2009 23:19
Не в сети
Изобретатель веломобиля
Аватара пользователя

Зарегистрирован: Чт дек 08 2005 15:54
Сообщения: 2122
Откуда: Казань
Благодарил (а): 75 раз.
Поблагодарили: 340 раз.
Моя велотехника: http://denedi.com/category/portfolio/
Имя: Денис
Цитата:
Вопрос Денису, как на руле прикрепить лучше эксцентрик к штанге?

Уточни, пожалуйста, какое именно место имеешь ввиду?

_________________
Изобретаю велосипед
http://denedi.com
http://vk.com/denedi_cycles
http://fb.me/denedicycles


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Пн ноя 09 2009 17:08
Не в сети
Активно интересующийся

Зарегистрирован: Ср июл 15 2009 09:58
Сообщения: 692
Откуда: Латвия, Рига
Благодарил (а): 24 раз.
Поблагодарили: 33 раз.
Моя велотехника: Питон 20" "Скоробей" (2009); Лигерад-длиннобазник 24" "Солнышко" (2009), Лигерад-длиннобазник 20" ER1 "Кузнечик" (2010), Питон 26" "Юрмала", Питон "Юрмала"2 (2013), Тандем B2B (2012).
Имя: Юрий
Denis Silantiev писал(а):
Цитата:
Вопрос Денису, как на руле прикрепить лучше эксцентрик к штанге?

Уточни, пожалуйста, какое именно место имеешь ввиду?

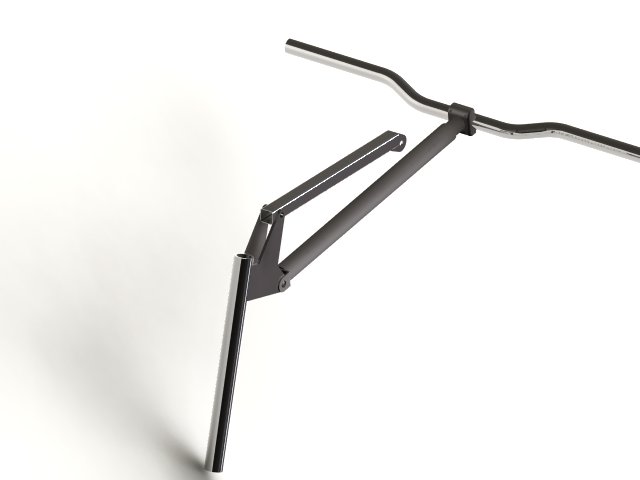

Вот на рисунке видно. Это руль и штанга, которая удерживает регулирует угол его наклона.
Меня волнует крепление квадратной трубы к эксцентрику.


Вложения:

_________________
Тимофеев Юрий.
Блог: http://www.bent.lv
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Пн ноя 09 2009 17:14
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9717
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 600 раз.
Поблагодарили: 1246 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Это вопрос или ответ?

Картинка здорово смахивает на готовый ответ.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Пн ноя 09 2009 17:42
Не в сети
Активно интересующийся

Зарегистрирован: Ср июл 15 2009 09:58
Сообщения: 692
Откуда: Латвия, Рига
Благодарил (а): 24 раз.
Поблагодарили: 33 раз.
Моя велотехника: Питон 20" "Скоробей" (2009); Лигерад-длиннобазник 24" "Солнышко" (2009), Лигерад-длиннобазник 20" ER1 "Кузнечик" (2010), Питон 26" "Юрмала", Питон "Юрмала"2 (2013), Тандем B2B (2012).
Имя: Юрий
Халиков Олег писал(а):
Это вопрос или ответ?

Картинка здорово смахивает на готовый ответ.


Ну это то, как я его закрепил, но мне этот метод самому не очень нравится, поскольку между стенками синей пластинки и внутренними поверхностями эксцентрика достаточно большой зазор получается.

_________________
Тимофеев Юрий.
Блог: http://www.bent.lv


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Пн ноя 09 2009 17:47
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9717
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 600 раз.
Поблагодарили: 1246 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Тогда сделать 2 пластинки, вместо одной, и разместить их по обе стороны от зажима (эксцентрика). Будет нормально зажато, без люфта.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Пн ноя 09 2009 22:59
Не в сети
Изобретатель веломобиля
Аватара пользователя

Зарегистрирован: Чт дек 08 2005 15:54
Сообщения: 2122
Откуда: Казань
Благодарил (а): 75 раз.
Поблагодарили: 340 раз.
Моя велотехника: http://denedi.com/category/portfolio/
Имя: Денис

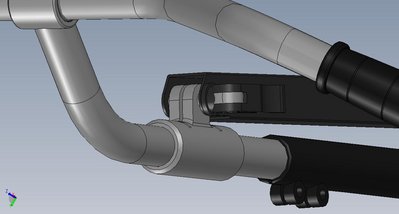

1. Хомут должен быть длинным иначе будет "спотыкаться", когда ползает по трубе. Но если тебе это на "один-раз-настроить-под-себя", то пойдет.
2. Не нужно лишних "синеньких" элементов, если уши хомута помещаются внутри квадратной трубы.


Вложения:

_________________
Изобретаю велосипед
http://denedi.com
http://vk.com/denedi_cycles
http://fb.me/denedicycles
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад.
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Вт ноя 10 2009 06:19
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 20:21
Сообщения: 1042
Откуда: Псков
Благодарил (а): 487 раз.
Поблагодарили: 100 раз.
Моя велотехника: Дельта-трайки Оса, Оса-2, Оса-3, Оса-4, Оса-5, тедпол Аксолотль
Халиков Олег писал(а):
Тогда сделать 2 пластинки, вместо одной, и разместить их по обе стороны от зажима (эксцентрика). Будет нормально зажато, без люфта.

Или одну пластинку сбоку

_________________
Моржов Сергей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад _Zmur_`а
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Пт ноя 13 2009 14:27
Не в сети
Активно интересующийся

Зарегистрирован: Ср июл 15 2009 09:58
Сообщения: 692
Откуда: Латвия, Рига
Благодарил (а): 24 раз.
Поблагодарили: 33 раз.
Моя велотехника: Питон 20" "Скоробей" (2009); Лигерад-длиннобазник 24" "Солнышко" (2009), Лигерад-длиннобазник 20" ER1 "Кузнечик" (2010), Питон 26" "Юрмала", Питон "Юрмала"2 (2013), Тандем B2B (2012).
Имя: Юрий
Сделал еще один вариант крепления руля. Этот несколько сложнее в изготовлении на мой взгляд, но не придется изготавливать хомут для ползуна. Там просто две трубы одна в одной, в каждой из которых по сквозному отверстию для крепления.


Вложения:

_________________
Тимофеев Юрий.
Блог: http://www.bent.lv
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад _Zmur_`а
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Пт ноя 13 2009 14:28
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9717
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 600 раз.
Поблагодарили: 1246 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Отличное решение!

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад _Zmur_`а
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Сб ноя 14 2009 00:32
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11238
Откуда: Москва-Ногинск
Благодарил (а): 90 раз.
Поблагодарили: 556 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Хомут на картинке на подседельный очень похож:)

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Длиннобазный прогулочный лигерад _Zmur_`а
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Сб ноя 14 2009 01:53
Не в сети
Активно интересующийся

Зарегистрирован: Ср июл 15 2009 09:58
Сообщения: 692
Откуда: Латвия, Рига
Благодарил (а): 24 раз.
Поблагодарили: 33 раз.
Моя велотехника: Питон 20" "Скоробей" (2009); Лигерад-длиннобазник 24" "Солнышко" (2009), Лигерад-длиннобазник 20" ER1 "Кузнечик" (2010), Питон 26" "Юрмала", Питон "Юрмала"2 (2013), Тандем B2B (2012).
Имя: Юрий
Доделал наконец сиденье. Напарился с ним предостаточно... Теперь напарюсь еще и с рулем.

Цитата:
Хомут на картинке на подседельный очень похож:)

Не он. Как бы я этого не хотел избежать, но все же придется делать хомуты, поскольку стандартные велосипедные ну очень толстые для руля в моем случае.


Вложения:

_________________
Тимофеев Юрий.
Блог: http://www.bent.lv
Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 73 ]  На страницу 1, 2, 3, 4  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.286s | 23 Queries | GZIP : On ]
