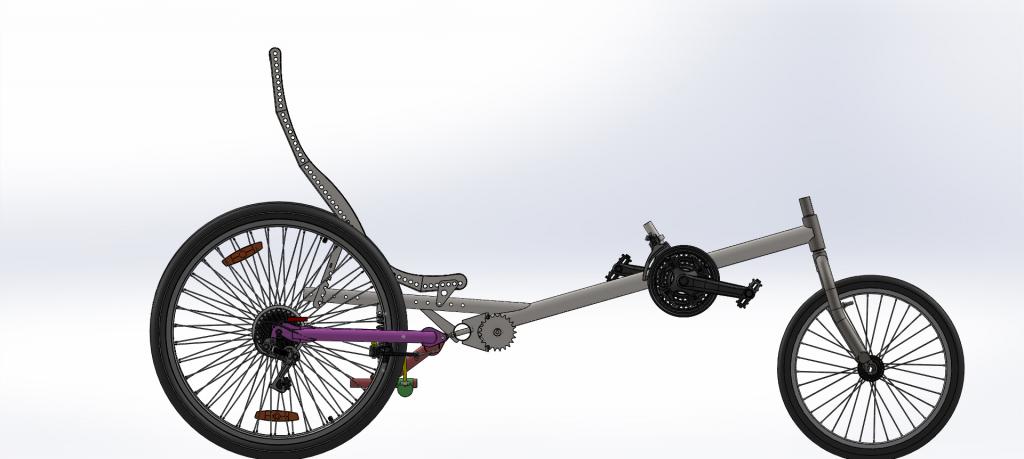

Один чудак после СПЕЗИ заказал клона.
Ну посмотрим что у меня получится.

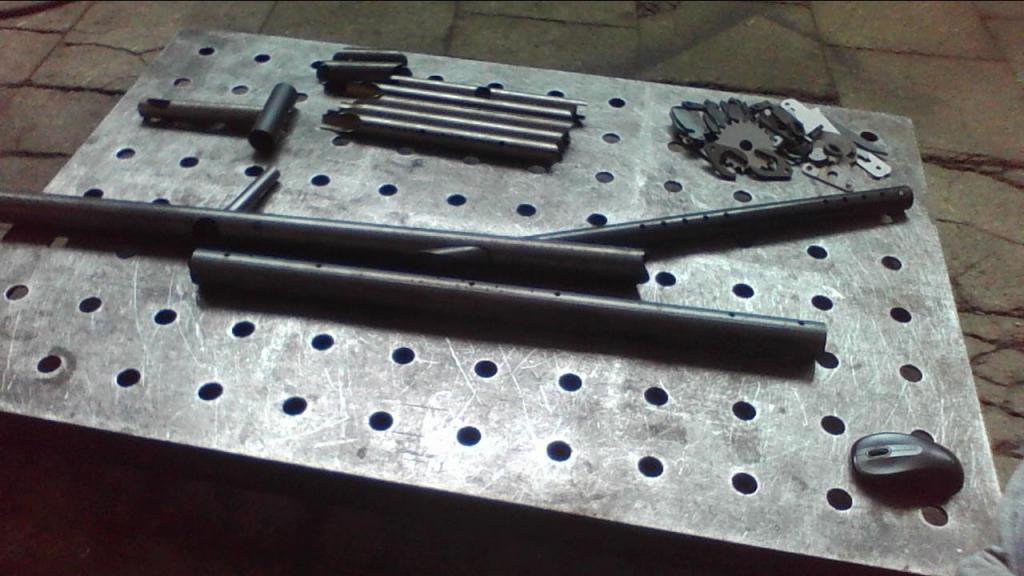

Навряд ли закончить за сегодня успею, хотя ..., детали все уже заготовленны.


Вложения:

За это сообщение автора Voolodja поблагодарил: Windchaser (Пт фев 14 2014 20:45)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Вс июл 14 2013 15:01
Не в сети
Модератор
Аватара пользователя

Зарегистрирован: Вс сен 09 2012 21:06
Сообщения: 6293
Откуда: Калач-на Дону
Благодарил (а): 1717 раз.
Поблагодарили: 1303 раз.
Моя велотехника: Трайк "Cobra" 2012, лигерад "Оптима" 2013, Трайк "Скорпион" 2014, лигерад "Оптима Эволюшн" 2014,2015, лигерад "Ангара" 2015, 2016, 2017, лигерад-тандем "Балхаш", лигерад "Кострома" 2020
Имя: Олег

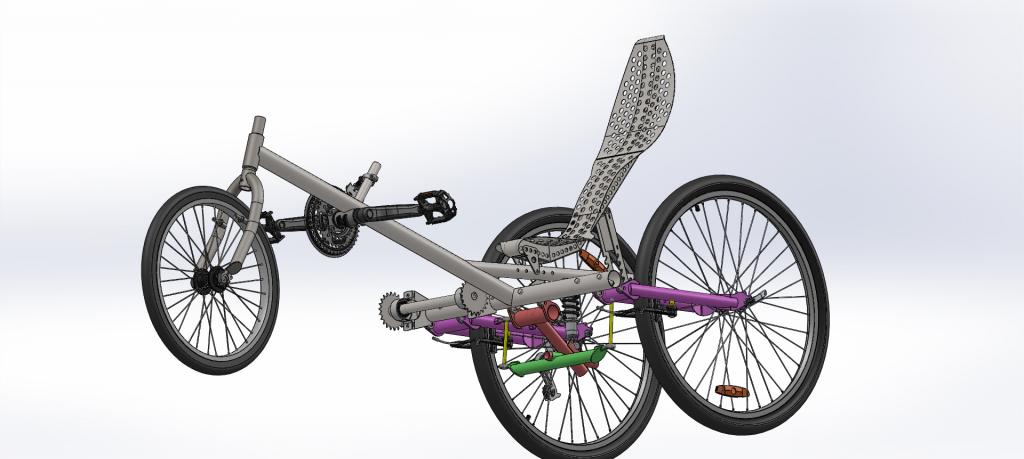

А схемка-то просто замечательная!!! Я про заднюю подвеску...

_________________
Если работать молча, никто не заметит преодолеваемые тобой трудности ...(С)
Пилим, режем... паяем, починяем...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вс июл 14 2013 15:33
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Пн июл 19 2010 09:58
Сообщения: 4507
Откуда: Киров (Вятка)
Благодарил (а): 249 раз.
Поблагодарили: 309 раз.
Моя велотехника: Катаюсь на "Оса-5" by Warlus
Имя: Андрей Журавлев
А что если сделать привод и на второе колесо? :)

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км, в 2018 году - 592 км.

В сезоне 2019 года, я проехал на трайке уже: 10 км


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вс июл 14 2013 15:47
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3234
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 922 раз.
Моя велотехника: "Рига 2011" первый - за три дня

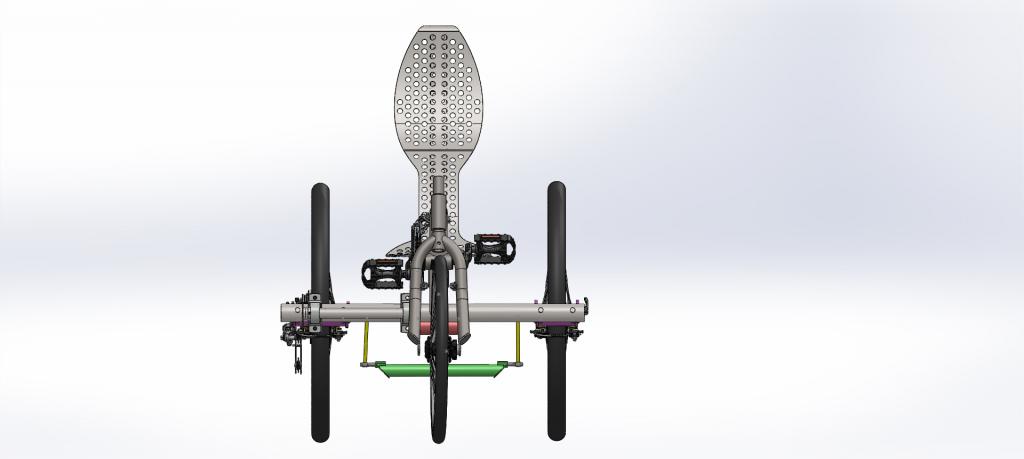

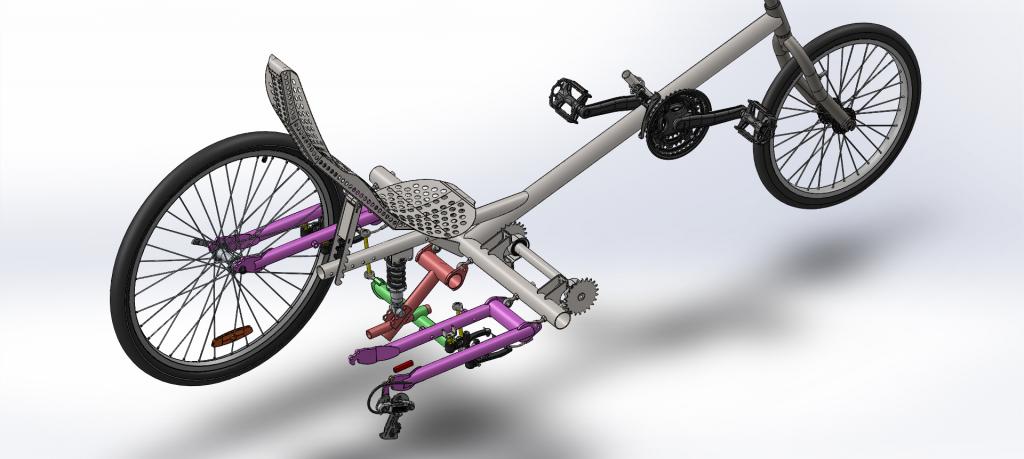

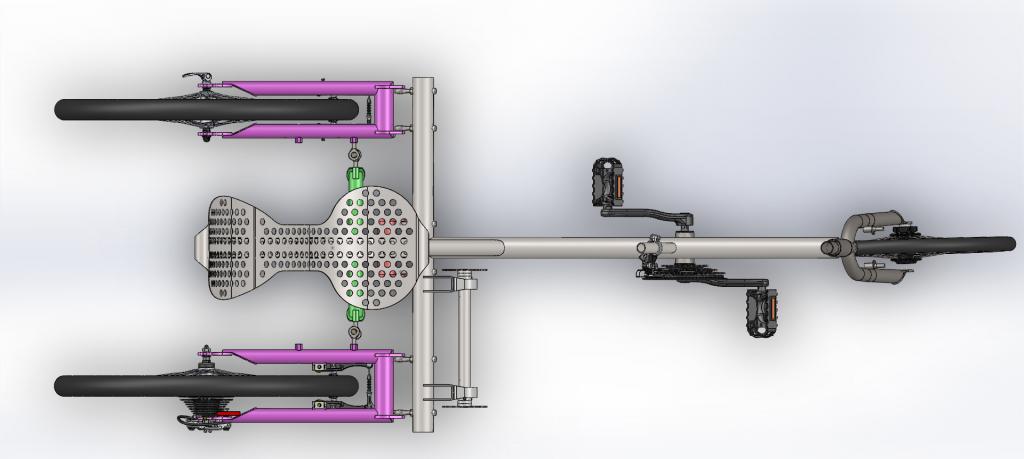

Схема подвески - стандартная для наклоняемых трайков с амортизацией. Только от меня дизайн без токарки.
Можно сделать привод и на второе но гемороя будет .... пока дай бог с одним колесом разобраться.

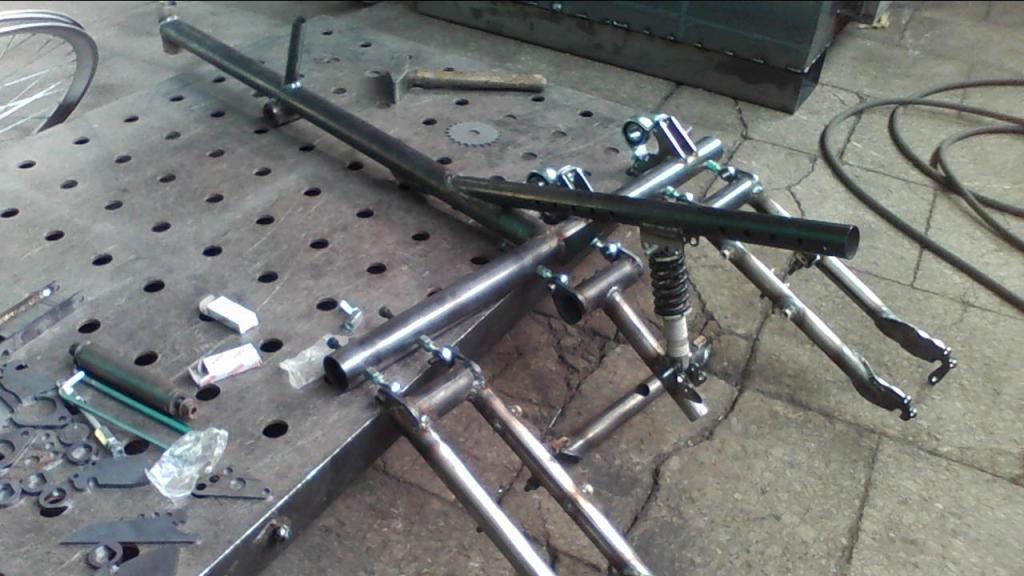

А тем временем первая задняя вилка сварилась. Только до сварки расстояние между дропов надо ставить 106 тогда после сварки и удаления дистанцера дропауты становятся на свои 100мм.

Добавлено через 3 часа 34 секунды:
первая примерка: вроде все сходиться как задумано


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вс июл 14 2013 19:02
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 501 раз.
Имя: пусто
Всё впечатляет! И схема и скорость выполнения!
А как будет происходить контроль наклонов?

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Вс июл 14 2013 20:19
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3234
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 922 раз.
Моя велотехника: "Рига 2011" первый - за три дня
Алексей писал(а):
Всё впечатляет! И схема и скорость выполнения!
А как будет происходить контроль наклонов?


Схема - не моя :D
Скорость - а иначе вообще ничего не успеть. Здорово выручает 3-Д СолидВоркс и лазер.

Во время остановки - будет блокиратор наклона, а в движении наклоны как на обычном 2-х колесном, интуитивно организм сам контролирует.

На сегодня к сожалению все. Остается: сидение, руль и обвес вело деталями.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Пт июл 26 2013 00:30
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3234
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 922 раз.
Моя велотехника: "Рига 2011" первый - за три дня

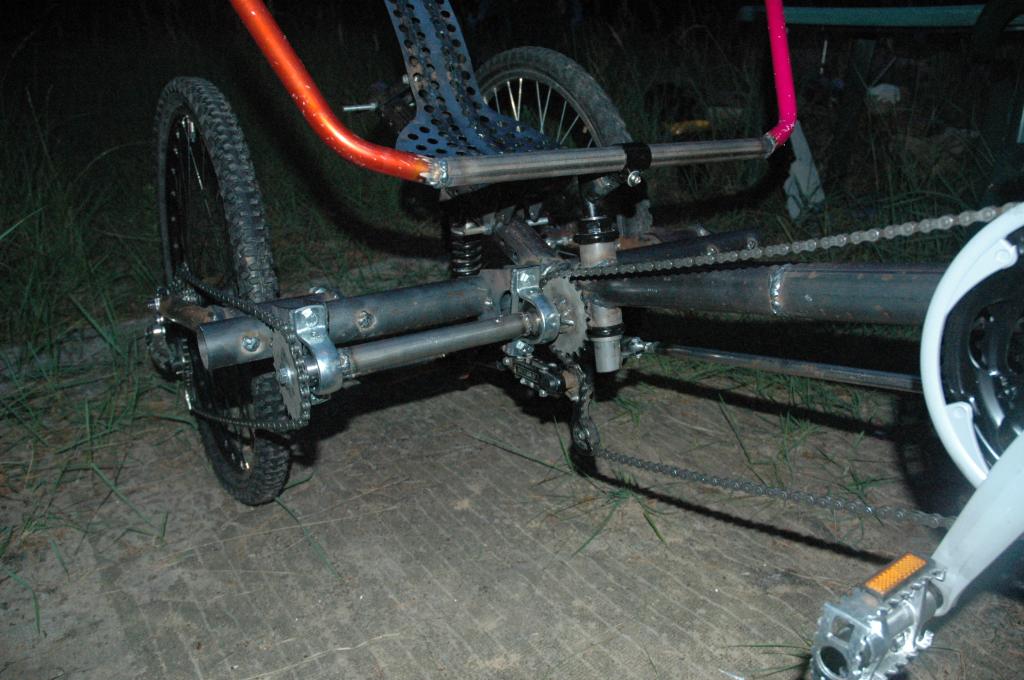

Сегодня он поехал. Правда уже стемнело и долго покататься не получилось ... но, всеже, интересное поведение, как на обычном велике, накланяешь его на ходу а руки автоматически руль поворачивают в сторону наклона и трайк не заваливается а послушно выпрямляется.
Заднии колеса спокойно могут ехать по неровностям, каждое по своему, это никак не ощущается.
Правда по щебенке перед здорово тресет и если не сесть вертикально - реально мозг может вытрести.

Остались тормоза, переключатели и блокиратор наклона.


Вложения:

За это сообщение автора Voolodja поблагодарил: Электровело (Пт июл 26 2013 20:05)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Пт июл 26 2013 11:22
Не в сети
Активно интересующийся

Зарегистрирован: Ср июл 15 2009 09:58
Сообщения: 692
Откуда: Латвия, Рига
Благодарил (а): 24 раз.
Поблагодарили: 33 раз.
Моя велотехника: Питон 20" "Скоробей" (2009); Лигерад-длиннобазник 24" "Солнышко" (2009), Лигерад-длиннобазник 20" ER1 "Кузнечик" (2010), Питон 26" "Юрмала", Питон "Юрмала"2 (2013), Тандем B2B (2012).
Имя: Юрий
Фотку, вид сзади на задний мост и подвеску можно?

_________________
Тимофеев Юрий.
Блог: http://www.bent.lv


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Пт июл 26 2013 12:02
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3234
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 922 раз.
Моя велотехника: "Рига 2011" первый - за три дня
_Zmur_ писал(а):
Фотку, вид сзади на задний мост и подвеску можно?


Позже, а пока см выше и Longdbike в отчете о SPEZI


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Пт июл 26 2013 13:16
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 501 раз.
Имя: пусто
Наклон будет регулироваться только рулением, или можно будет принудительно наклонять его рулём или каким-то рычагом?

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Пт июл 26 2013 19:29
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3234
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 922 раз.
Моя велотехника: "Рига 2011" первый - за три дня
Алексей писал(а):
Наклон будет регулироваться только рулением, или можно будет принудительно наклонять его рулём или каким-то рычагом?

Есть (будет) блокиратор стояночный а на ходу зад полностью независим от руля, вернее контролирутся как то сам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Пт июл 26 2013 20:06
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт дек 09 2011 20:45
Сообщения: 1194
Откуда: Харьков
Благодарил (а): 122 раз.
Поблагодарили: 165 раз.
Моя велотехника: Электровело это электромонтёр на велосипеде
Мечтаю покататься на наклоняющемся.

_________________
[url=http://tourist.kharkov.ua/phpbb/viewtopic.php?f=87&t=180165]туристическая солнечная зарядка[/url]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Пт июл 26 2013 23:21
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3234
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 922 раз.
Моя велотехника: "Рига 2011" первый - за три дня



За это сообщение автора Voolodja поблагодарили: 4 Алексей (Сб июл 27 2013 23:23), Kostilo (Вс фев 16 2014 19:59), Yes_this_my_trike (Сб фев 15 2014 13:43), yurgen (Пн июл 29 2013 00:21)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Сб июл 27 2013 23:23
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 501 раз.
Имя: пусто
Спасибо за видео!

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Вс июл 28 2013 00:34
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт дек 09 2011 20:45
Сообщения: 1194
Откуда: Харьков
Благодарил (а): 122 раз.
Поблагодарили: 165 раз.
Моя велотехника: Электровело это электромонтёр на велосипеде
Супер! Сколько весит?

_________________
[url=http://tourist.kharkov.ua/phpbb/viewtopic.php?f=87&t=180165]туристическая солнечная зарядка[/url]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Вс июл 28 2013 14:26
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3234
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 922 раз.
Моя велотехника: "Рига 2011" первый - за три дня
Электровело писал(а):
Супер! Сколько весит?

22-23 кг
колеса дешевые - тяжелые
некоторые детали наверное можно на алюминевые заменить

Кому давал пробовать - люди пугаются его подвижности, потому как обычный человек не разгоняется до такой степени, чтобы ощутить необходимость наклона в повороте, а на малой скорости эта наклоняемость мешает, блокиратор я еще не сделал.

Еще кажется что смещение сидения на зад плохо сказалась на способности водителя ловить баланс, потому как в начале сидушка была близковато к педалям, ноги не разгибались, а когда отодвинул сидушку на нормальное расстояние как буто разучился ездить. До конца еще не изучил его все особенности.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Сб авг 03 2013 22:15
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3234
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 922 раз.
Моя велотехника: "Рига 2011" первый - за три дня


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Сб авг 03 2013 22:39
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Пн июл 19 2010 09:58
Сообщения: 4507
Откуда: Киров (Вятка)
Благодарил (а): 249 раз.
Поблагодарили: 309 раз.
Моя велотехника: Катаюсь на "Оса-5" by Warlus
Имя: Андрей Журавлев
Очень интересная конструкция, но непонятно ее предназначение (смысл).

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км, в 2018 году - 592 км.

В сезоне 2019 года, я проехал на трайке уже: 10 км


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Сб авг 03 2013 23:03
Куратор темы
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3234
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 922 раз.
Моя велотехника: "Рига 2011" первый - за три дня
grey_kardinal писал(а):
Очень интересная конструкция, но непонятно ее предназначение (смысл).

В смысле конструкция?
Велосипед - чтобы ездить.
Наклоняемость - позволяет устойчиво проходить на скорости повороты при небольшой ширине задних колес и высоком центре тяжести.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лонг-БАЙК клон
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Сб авг 03 2013 23:15
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Пн июл 19 2010 09:58
Сообщения: 4507
Откуда: Киров (Вятка)
Благодарил (а): 249 раз.
Поблагодарили: 309 раз.
Моя велотехника: Катаюсь на "Оса-5" by Warlus
Имя: Андрей Журавлев
Как я понял, аппарат ведет себя совсем "по велосипедному". Так не лучше ли сделать сразу лигерад, а не заморачиваться с 3м колесом? :)

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км, в 2018 году - 592 км.

В сезоне 2019 года, я проехал на трайке уже: 10 км


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 34 ]  На страницу 1, 2  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 5


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.154s | 22 Queries | GZIP : On ]
