 Заголовок сообщения: RaptoBike Mid Racer Proto
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Чт янв 07 2010 14:28
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег

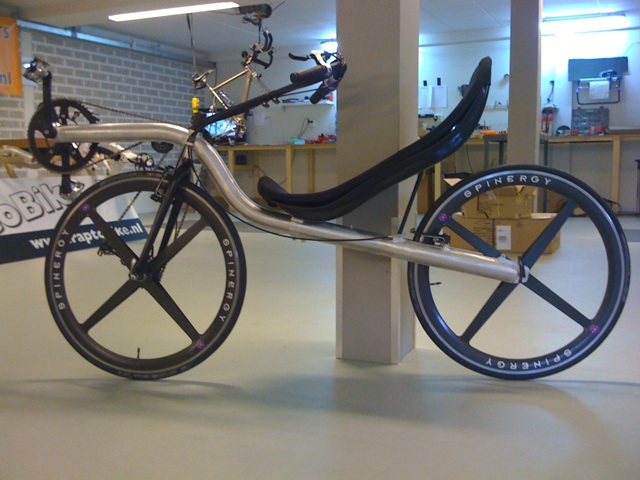

RaptoBike Mid Racer Proto - прототип переднеприводного мидрейсера, на обоих колесах 700С, алюминиевой рамой и БЕЗ регулировки каретки! :shock: Регулировка расстояния до педалей регулируется хомутовым зажимом, расположенным под сиденьем, но сдвигается не само сиденье, а рама целиком! Рама состоит из двух половинок, которые, развигаясь, осуществляют регулировку под рост райдера и позволяют быстро разобрать лигерад на две части.

Просто и практично! Обалденное решение! :clap:


Вложения:
Raptobike Mid Racer Proto.jpg

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Чт янв 07 2010 17:24
В сети
Балабол
Аватара пользователя

Зарегистрирован: Вс окт 14 2007 10:04
Сообщения: 9329
Откуда: Москва
Благодарил (а): 981 раз.
Поблагодарили: 409 раз.
Моя велотехника: ДЕЙСТВУЮЩАЯ.

Лигерад Ринцлер Modulator НГ65.

Лигерад Ринцлер Concept НГ17.

Японский шоссейный велосипед
Отес Alpha LC, с приводом повышенной
мощности SDV "Авалон".
-------------------------

РАНЕЕ ЭКСПЛУАТИРОВАЛ.

Три лигерада различных схем:
AV55, AV57 и чешский Azub Ibex (Василич).

Велосипеды с
экспериментальными обтекателями.
"Барс9т", "AV2010".

И велостепперы:
Streetstepper sport, 3G и Brizon.
Имя: Дмитрий
Zox :) ...

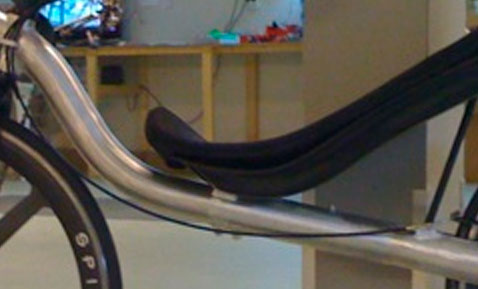

И снова та же технология, что и на Тайфуне: распиленная труба рамы, внутри которой покрышка... :)

_________________
Хорошо, что есть КОНТЕНТ!
Только он приобщает к Непостижимому. :-)
Пр. Гамидова, 18 |секция 2|, Газопроводная, 2а
и другие объекты Махачкалы - лучшие места на Земле!!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Пт янв 08 2010 12:16
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 20:21
Сообщения: 1045
Откуда: Псков
Благодарил (а): 502 раз.
Поблагодарили: 103 раз.
Моя велотехника: Дельта-трайки Оса, Оса-2, Оса-3, Оса-4, Оса-5, тедпол Аксолотль
На "Велотроне" Мазурчака рама тоже телескопическая

_________________
Моржов Сергей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Пт янв 08 2010 12:32
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
ой, и правда... :doh:

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Пт янв 08 2010 16:35
Не в сети
Активно интересующийся

Зарегистрирован: Вт ноя 15 2005 18:17
Сообщения: 1991
Откуда: г.Москва
Благодарил (а): 25 раз.
Поблагодарили: 58 раз.
Моя велотехника: трайки;"Шарик", "Тузик"; "Бобик "; "Тема";"Вертолет с №1 по №5 "
Лигерады" "Хriwa" "БигВилли"
"на обоих колесах 700С" - это 26 колеса ??????????
сзади мягкую вилку и ВСЁ! в путь.

_________________
Простота конструкции залог реальности воплощения.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Пт янв 08 2010 16:44
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
это 28" колеса...

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Пт янв 08 2010 17:46
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Решение хоть и давно известное, от этого не менее изящное. Кстати, тему переднего привода и больших колёс мы ранее уже поднимали - говорили, что оно не едет, что 20" быстрее, и вот...

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Пн фев 01 2010 12:03
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег

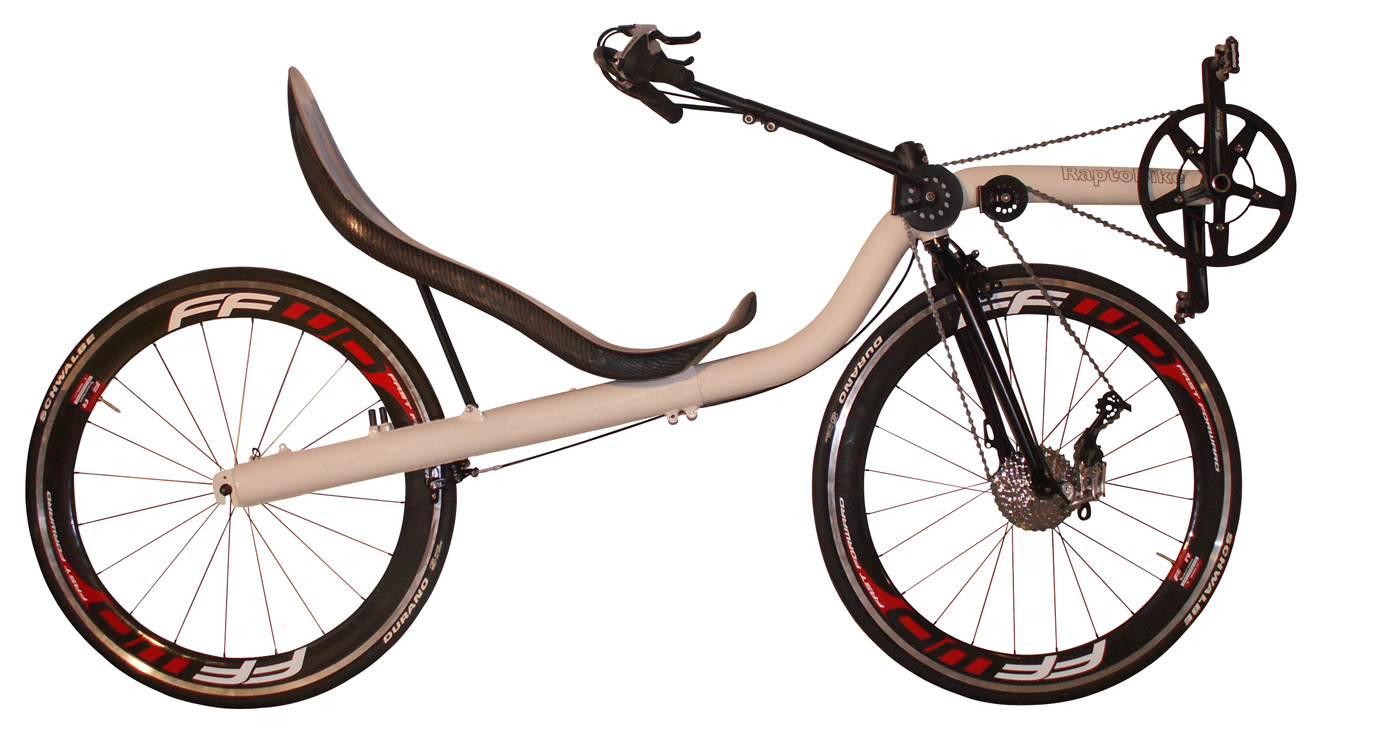

появился сайт Раптобайка:
http://www.raptobike.nl/midracer.php

Спецификации этого разборного лигерада:
Материалы: Alu7005 (рама), CrMo (вилка)
Высота сиденья: 52-55см
Угол наклона сиденья: 20° - 32°

Минимальный и максимальный рост райдера: 1.60-2.05 метра
База: 120 см
Колеса: 26/26 (стандарт) или 700c/700c
Покрышки: Schwalbe Marathon
Максимальная нагрузка: 120 кг (райдер + багаж)
Привод: Передний привод, SRAM 8 скоростей
Тормоза: ви-брейки Avid Single Digit 5


Вложения:

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Пн фев 01 2010 12:39
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Порезать "аватара" что ль в очередной раз...
Или просто тупо скопировать?
Кстати, как на телескопической раме раскрывается вопрос с Х-образностью положения колёс?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Пн фев 01 2010 19:36
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
перевел информацию о ТТХ

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Пн фев 01 2010 21:15
Не в сети
Активно интересующийся

Зарегистрирован: Вт ноя 15 2005 18:17
Сообщения: 1991
Откуда: г.Москва
Благодарил (а): 25 раз.
Поблагодарили: 58 раз.
Моя велотехника: трайки;"Шарик", "Тузик"; "Бобик "; "Тема";"Вертолет с №1 по №5 "
Лигерады" "Хriwa" "БигВилли"
диаметр трубы?
квадрата 40/40 хватит?

_________________
Простота конструкции залог реальности воплощения.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Пн фев 01 2010 21:20
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Там КРУГЛАЯ. Из обычного чермета вставляющийся сделать не получится - или брать стенку 2,5 мм.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Пн фев 01 2010 21:49
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Сань, а ты свои слова можешь подтвердить? Ты можешь ответить за свои слова, прежде чем что-либо кому-либо советовать?

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Пн фев 01 2010 21:58
Не в сети
Активно интересующийся

Зарегистрирован: Вт мар 10 2009 23:36
Сообщения: 517
Откуда: ближняя подМосква, ЗАО
Благодарил (а): 12 раз.
Поблагодарили: 24 раз.
Моя велотехника: три собственноручно собранных МТВ, прицеп типа Воb. Электробайк 2шт
Имя: Павел
номенклатура квадратного профиля действительно такая, что если делать соединение вставным, то внешний квадрат должен быть со стенкой 2,5мм , при этом вставляется он с молотка обычно друг в друга)))
а если взять со стенкой 2мм будет болтаться(((

_________________
Гоняюсь за ветром по волнам на доске, потребляю адреналин на скорости за рулем, женат на работе :)))


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Пн фев 01 2010 22:08
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
можно приклеить между трубами проставку из листа пластика - за рубежом это обычное дело

я на паре лигерадов делал так

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Пн фев 01 2010 22:35
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Между круглыми или прямоугольными?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Пн фев 01 2010 23:03
Не в сети
Активно интересующийся

Зарегистрирован: Вт ноя 15 2005 18:17
Сообщения: 1991
Откуда: г.Москва
Благодарил (а): 25 раз.
Поблагодарили: 58 раз.
Моя велотехника: трайки;"Шарик", "Тузик"; "Бобик "; "Тема";"Вертолет с №1 по №5 "
Лигерады" "Хriwa" "БигВилли"
Олег из твоей трубы пойдет?

_________________
Простота конструкции залог реальности воплощения.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Вт фев 02 2010 02:40
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Shuriken писал(а):
Между круглыми или прямоугольными?


Между любыми, если есть зазор

У меня есть трубы 48х1 и 45х1,4 мм. Зазор между ними - 1 мм, и это слишком большой зазор, чтобы нормально зажать трубы. Они тогда стягиваются на конус и площадь соприкосновения падает, из-за чего трубы могут провернуться.

Я вставлял листы пластика (от той же полуторалитровой бутылки), и зазоры прекрасно выбирались. Получил "бесплатно" еще пару бонусов - краска перестала царапаться и площадь соприкосновения значительно возросла - возросли и передаваемые соединением нагрузки.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Вт фев 02 2010 10:56
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Тут ещё какое дело. Круглые трубы можно, крутя в разные стороны, аккуратно вытаскивать. А квадрат - нет, только либо "никак", либо "дохрена", то есть удобство сомнительно. Да и зазоры в углах разные - пластик может не войти.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: RaptoBike Mid Racer Proto
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Вт фев 02 2010 18:13
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Shuriken писал(а):
Тут ещё какое дело. Круглые трубы можно, крутя в разные стороны, аккуратно вытаскивать. А квадрат - нет, только либо "никак", либо "дохрена", то есть удобство сомнительно. Да и зазоры в углах разные - пластик может не войти.


достаточно 4-х плоских пластинок по сторонам квадрата
приклеить

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 37 ]  На страницу 1, 2  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 3


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.212s | 23 Queries | GZIP : On ]
