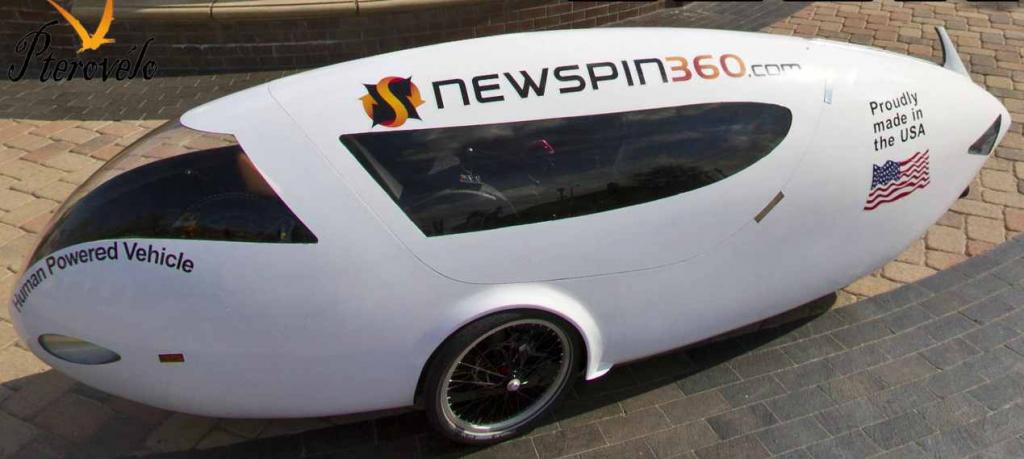

Еще один трайк с закрытым кузовом. Сайт очень красивый, но никакой информации о технических характеристиках, только фото и видео.




За это сообщение автора dim поблагодарили: 2 Modulator (Вс янв 19 2014 23:27), Электровело (Вс янв 19 2014 15:52)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Вс янв 19 2014 12:54
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Пн июл 19 2010 09:58
Сообщения: 4507
Откуда: Киров (Вятка)
Благодарил (а): 249 раз.
Поблагодарили: 308 раз.
Моя велотехника: Катаюсь на "Оса-5" by Warlus
Имя: Андрей Журавлев

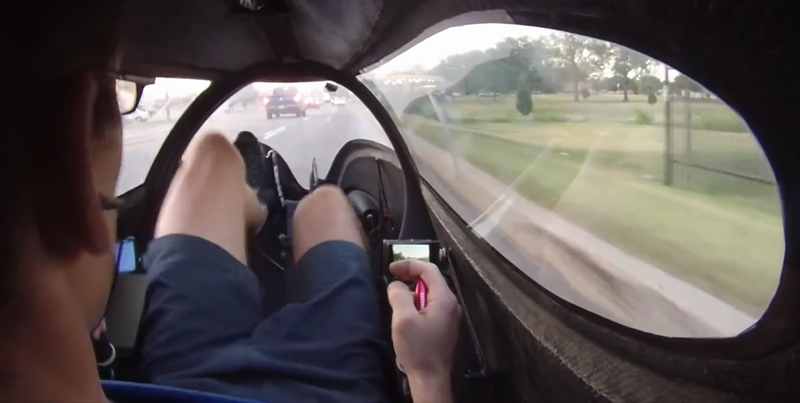

И сами аппарат тоже красивый и маневренный. Но мне кажется, что из него плохой обзор.

_________________
Я проехал на трайке: в 2013 году - 769 км, в 2014 году - 1573 км, в 2015 году - 1495 км, в 2016 году - 1180 км, в 2017 году - 507 км, в 2018 году - 592 км.

В сезоне 2019 года, я проехал на трайке уже: 10 км


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вс янв 19 2014 13:46
Куратор темы
Не в сети
Ветеран словесных баталий

Зарегистрирован: Чт июл 20 2006 12:30
Сообщения: 4630
Откуда: Моск. обл.
Благодарил (а): 187 раз.
Поблагодарили: 827 раз.
Имя: Дмитрий
grey_kardinal писал(а):
из него плохой обзор.
Ну это кому как. С Тетивой например не сравнить.



Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вс янв 19 2014 15:46
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 501 раз.
Имя: пусто
Классный аппарат!

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вс янв 19 2014 17:17
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт дек 09 2011 20:45
Сообщения: 1196
Откуда: Харьков
Благодарил (а): 122 раз.
Поблагодарили: 164 раз.
Моя велотехника: Электровело это электромонтёр на велосипеде
Мечта...
dim писал(а):
очень красивый, но никакой информации о технических характеристиках, только фото и видео.

Ширина: 0, 8м / 2.62ft
Длина: 2.95m / 9.68ft
Высота: 0.97м / 3.18ft

Вес-32 кг / 70lbs

Колесная База: 1,14 м / 3.74ft
Диаметр разворота: 5,6 м / 18.37ft

Передние Колеса: с подвеской 16" 349
Дисковые Тормоза: Avid BB7 на фронт
Заднее Колесо: 700c

Подскажите, что это за деталь вверху я красным её обвёл, для чего она?
(Это кадр из видео в первом посте)
И чем он соединил трубки?

_________________
[url=http://tourist.kharkov.ua/phpbb/viewtopic.php?f=87&t=180165]туристическая солнечная зарядка[/url]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Вс янв 19 2014 17:45
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вс авг 12 2012 11:13
Сообщения: 1267
Откуда: Владивосток
Благодарил (а): 0 раз.
Поблагодарили: 165 раз.
Моя велотехника: Пока ничего не построил
Электровело писал(а):
Подскажите, что это за деталь вверху я красным её обвёл, для чего она?

по моему это нечто вроде закладных деталей которые после окончания работы удаляются и остается дырка которая не требует доп обработки


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Вс янв 19 2014 17:46
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 3205
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 914 раз.
Моя велотехника: "Рига 2011" первый - за три дня
Голубые - это похоже просто затычки отверстий перед покраской или еще до/после какой обработки конструкции.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Вс янв 19 2014 17:51
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Чт окт 04 2012 07:02
Сообщения: 7980
Благодарил (а): 913 раз.
Поблагодарили: 1115 раз.
Моя велотехника: JDXC07, ЧПОХ15
Имя: Алексей
Электровело писал(а):
Подскажите, что это за деталь вверху

синенькая? похоже, что это просто заглушка отверстия перед покраской. а вся деталька целиком из карбона (он там говорит что-то про "fiber")


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Вс янв 19 2014 19:03
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб окт 12 2013 17:43
Сообщения: 1803
Откуда: UK
Благодарил (а): 66 раз.
Поблагодарили: 109 раз.
Моя велотехника: Velotechnik Scorpion FS 26
Optima Cobra
Имя: Silvaticus
Классная конструкция.

_________________

2385 км на recumbents и 2485 км на велосипеде в 2015-м    [2880/1886 км в 2014-м]     [0/5057 км в 2013-м]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Вс янв 19 2014 19:56
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт дек 09 2011 20:45
Сообщения: 1196
Откуда: Харьков
Благодарил (а): 122 раз.
Поблагодарили: 164 раз.
Моя велотехника: Электровело это электромонтёр на велосипеде
-=LT=- писал(а):
Электровело писал(а):
Подскажите, что это за деталь вверху

синенькая? похоже, что это просто заглушка отверстия перед покраской. а вся деталька целиком из карбона (он там говорит что-то про "fiber")

Нифига! Смотрите внимательно видео, на 3:22 он показывает готовую деталь, и там не дырка а ось видимо для рулевой тяги.

_________________
[url=http://tourist.kharkov.ua/phpbb/viewtopic.php?f=87&t=180165]туристическая солнечная зарядка[/url]


Вернуться к началу
 Профиль

 Заголовок сообщения:
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Вс янв 19 2014 20:24
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб окт 12 2013 17:43
Сообщения: 1803
Откуда: UK
Благодарил (а): 66 раз.
Поблагодарили: 109 раз.
Моя велотехника: Velotechnik Scorpion FS 26
Optima Cobra
Имя: Silvaticus
https://www.youtube.com/watch?v=fWZedB8 ... ata_player
примерно с 14-й минуты,

_________________

2385 км на recumbents и 2485 км на велосипеде в 2015-м    [2880/1886 км в 2014-м]     [0/5057 км в 2013-м]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Вс янв 19 2014 22:49
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт дек 09 2011 20:45
Сообщения: 1196
Откуда: Харьков
Благодарил (а): 122 раз.
Поблагодарили: 164 раз.
Моя велотехника: Электровело это электромонтёр на велосипеде
Indiсtа Саusа писал(а):
примерно с 14-й минуты,

не знаю что имелось ввиду, но на 25 минуте, видна рулевая тяга и ось.
Спасибо, сам догадался.

Добавлено через 1 минуту 38 секунд:
И всётаки, чем скреплены трубки, что там за прутки под карбоном?

Добавлено через 9 минут 9 секунд:
Электровело писал(а):
Indiсtа Саusа писал(а):
примерно с 14-й минуты,

не знаю что имелось ввиду, но на 25 минуте, видна рулевая тяга и ось.
Спасибо, сам догадался.

Блин, торможу, эта ось про которую я спрашивал, никак не может быть для рулевой тяги!
Что же это?

_________________
[url=http://tourist.kharkov.ua/phpbb/viewtopic.php?f=87&t=180165]туристическая солнечная зарядка[/url]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Вс янв 19 2014 23:38
Не в сети
Балабол
Аватара пользователя

Зарегистрирован: Вс окт 14 2007 10:04
Сообщения: 10733
Откуда: Москва
Благодарил (а): 1121 раз.
Поблагодарили: 462 раз.
Моя велотехника: ДЕЙСТВУЮЩАЯ.

Скоростной велостеппер Unicab Bike S&G Н75.

Лигерад Ринцлер Modulator НГ65.

Лигерад Ринцлер Concept НГ17.

Японский шоссейный велосипед
Отес Alpha LC, с приводом повышенной
мощности SDV "Авалон".
-------------------------

РАНЕЕ ЭКСПЛУАТИРОВАЛ.

Три лигерада различных схем:
AV55, AV57 и чешский Azub Ibex (Василич).

Велосипеды с
экспериментальными обтекателями.
"Барс9т", "AV2010".

И велостепперы:
Streetstepper sport, 3G и Brizon.
Имя: Дмитрий
О, Боже!
Позитивнейшая новость, да ещё и наконуне 21-го января! :o :violin:

Примерно таким веломобилем я давно брежу!

- безопасный руль-аватар, но при этом не слишком большой мидель!
- большой посадочный люк.
- хорошо обтекаемая форма.
- превосходная манёвренность!
- всепогодность.

Вот такой вот потрясающий веломобиль, - скоростной (не упирающийся как баран в стенку, на отметке 32-35км/ч :naughty: ), безопасный,
манёвренный!!! :!:

Недостаток, конечно же, очень маленикие передние колёса, - но это нужный компромисс :roll: ...

Эх, посмотреть бы, собственно, на шасси этого шедевра! :liar:


P.S.: а панорамы то какие классные! В жизни не видел! :o Электровело: слабо так Харьков сфоткать? :wink:

_________________
Хорошо, что есть КОНТЕНТ!
Только он приобщает к Непостижимому. :-)
Пр. Гамидова, 18 |секция 2|, Газопроводная, 2а
и другие объекты Махачкалы - лучшие места на Земле!!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Пн янв 20 2014 00:00
Не в сети
Активно интересующийся

Зарегистрирован: Чт авг 02 2007 00:43
Сообщения: 1251
Откуда: Украина, г. Николаев
Благодарил (а): 137 раз.
Поблагодарили: 245 раз.
Моя велотехника: Стеклопластиковый лигерад,
Дельта-трайк по схеме Zockra,
Дельта-трайк 1+1
Хайрейсер 20/26
Минитрайк 20/20
Простой трайк 20/20
Имя: Евгений
Цитата:
что там за прутки под карбоном?

Это нити ровинга из карбона, сложенные в единый жгут. Ровинг в 2400 текс имеет обозначение в единицах карбона 36К (36 тыс филаментов) и по виду жгута можно сказать о 4 уложенных параллельно нитях ровинга.
Интригуют боковые трубки. Такое ощущение, что это элементы стабилизатора поперечной устойчивости и соединяются с помощью двух ферм с такой же консолью второго колеса. Заодно стабилизируют углы треугольника Аккермана. А поворачивают колеса от ручек руля, закрепленных в центральных трубках.
:confusion-confused:

Modulator писал(а):
скоростной (не упирающийся как баран в стенку, на отметке 32-35км/ч :naughty: ), безопасный,
манёвренный!!!

Спасибо, Дима, обрадовал! Значит, скоро мы узнаем о нем значительно больше. После того, как ты покатаешься на нем...

Добавлено через 5 минут 12 секунд:
Я только одного не могу понять - речь идет о применении карбона, а на фото на заднем плане стеклохолст и пленки для вакуумной инфузии.

_________________
Самая тяжкая обязанность - думать.
Стеклопластиковый лигерад
Дельта-трайк по схеме Zockra
Дельта-трайк 1+1
Простой трайк 20/20


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Пн янв 20 2014 00:14
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 501 раз.
Имя: пусто
Евгений писал(а):
и пленки для вакуумной инфузии.


Плёнки могут использоваться не для инфузии, а для вакуумного уплотнения уложенного вручную ламината.

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Пн янв 20 2014 00:58
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт дек 09 2011 20:45
Сообщения: 1196
Откуда: Харьков
Благодарил (а): 122 раз.
Поблагодарили: 164 раз.
Моя велотехника: Электровело это электромонтёр на велосипеде
Евгений писал(а):
Интригуют боковые трубки

Думаю они скользят по вертикальным трубкам направляющим.

_________________
[url=http://tourist.kharkov.ua/phpbb/viewtopic.php?f=87&t=180165]туристическая солнечная зарядка[/url]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Пт ноя 06 2020 18:13
Не в сети
Балабол
Аватара пользователя

Зарегистрирован: Вс окт 14 2007 10:04
Сообщения: 10733
Откуда: Москва
Благодарил (а): 1121 раз.
Поблагодарили: 462 раз.
Моя велотехника: ДЕЙСТВУЮЩАЯ.

Скоростной велостеппер Unicab Bike S&G Н75.

Лигерад Ринцлер Modulator НГ65.

Лигерад Ринцлер Concept НГ17.

Японский шоссейный велосипед
Отес Alpha LC, с приводом повышенной
мощности SDV "Авалон".
-------------------------

РАНЕЕ ЭКСПЛУАТИРОВАЛ.

Три лигерада различных схем:
AV55, AV57 и чешский Azub Ibex (Василич).

Велосипеды с
экспериментальными обтекателями.
"Барс9т", "AV2010".

И велостепперы:
Streetstepper sport, 3G и Brizon.
Имя: Дмитрий
Подниму темку, поскольку реально классный и продуманый веломобиль, о котором может и не знает Балор...

_________________
Хорошо, что есть КОНТЕНТ!
Только он приобщает к Непостижимому. :-)
Пр. Гамидова, 18 |секция 2|, Газопроводная, 2а
и другие объекты Махачкалы - лучшие места на Земле!!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Пт ноя 06 2020 19:20
Не в сети
Ветеран словесных баталий

Зарегистрирован: Пн янв 19 2015 11:20
Сообщения: 4836
Откуда: Тверь
Благодарил (а): 462 раз.
Поблагодарили: 589 раз.
Моя велотехника: MBB: Apotheosis, Dreadnought.
LWB: Rinzler "Concept"

Была: Hofobike "Пантера", Shurikenbike "Зокра"
Имя: Олег
Видел. Пока не придумают "дворникоустойчивые" стекла для HPV (стеклянные весят тонну и/или стоят бешенные деньги) - закрытый кокпит в топку.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Пт ноя 06 2020 23:12
Не в сети
Балабол
Аватара пользователя

Зарегистрирован: Вс окт 14 2007 10:04
Сообщения: 10733
Откуда: Москва
Благодарил (а): 1121 раз.
Поблагодарили: 462 раз.
Моя велотехника: ДЕЙСТВУЮЩАЯ.

Скоростной велостеппер Unicab Bike S&G Н75.

Лигерад Ринцлер Modulator НГ65.

Лигерад Ринцлер Concept НГ17.

Японский шоссейный велосипед
Отес Alpha LC, с приводом повышенной
мощности SDV "Авалон".
-------------------------

РАНЕЕ ЭКСПЛУАТИРОВАЛ.

Три лигерада различных схем:
AV55, AV57 и чешский Azub Ibex (Василич).

Велосипеды с
экспериментальными обтекателями.
"Барс9т", "AV2010".

И велостепперы:
Streetstepper sport, 3G и Brizon.
Имя: Дмитрий
Balor писал(а):
"дворникоустойчивые" стекла для HPV

У меня тут на ночь глядя транзисторы щёлкнули: вот, когда попадаю на лигераде в дождь, а очки снимать не хочется, поскольку на них зеркало, и грязными тряпками/пальцами тоже не хочется пачкать/засаливать стекло, я просто беру, и... Сдуваю капли со стёкол, стоя на светофорах.

А что если сделать... Воздушный дворник?! :techie-idea:
Без батарей естественно, чтобы "халяль".

_________________
Хорошо, что есть КОНТЕНТ!
Только он приобщает к Непостижимому. :-)
Пр. Гамидова, 18 |секция 2|, Газопроводная, 2а
и другие объекты Махачкалы - лучшие места на Земле!!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Pterovelo
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Сб ноя 07 2020 00:19
Не в сети
Ветеран словесных баталий

Зарегистрирован: Пн янв 19 2015 11:20
Сообщения: 4836
Откуда: Тверь
Благодарил (а): 462 раз.
Поблагодарили: 589 раз.
Моя велотехника: MBB: Apotheosis, Dreadnought.
LWB: Rinzler "Concept"

Была: Hofobike "Пантера", Shurikenbike "Зокра"
Имя: Олег
Modulator писал(а):
Воздушный дворник?!

Да, прецеденты есть.

Modulator писал(а):
Без батарей естественно, чтобы "халяль".

Да, высовывайся в окошко и дуй на окно. Зато халяль.


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 32 ]  На страницу 1, 2  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.192s | 23 Queries | GZIP : On ]
