 Заголовок сообщения: Трайк "Привидение с моторчиком"
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Ср май 25 2011 13:00
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег

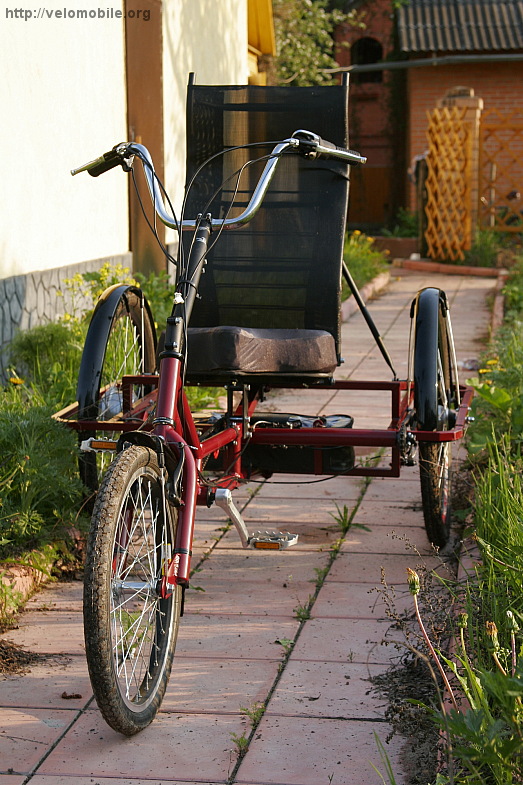

Название: "Привидение с моторчиком"
Год создания: 2011
Тип транспортного средства: Трайк
Основное назначение: Рекреационно-тренажерное
Передняя подвеска: нет
Задняя подвеска: нет
Переднее колесо: 20"
Задние колеса: 26"
Материал рамы: трубы Ст3 20х20х1.2, 30х20х1.5, 30х1, 35х1,5
Масса: 40 кг (с мотором и батареями)

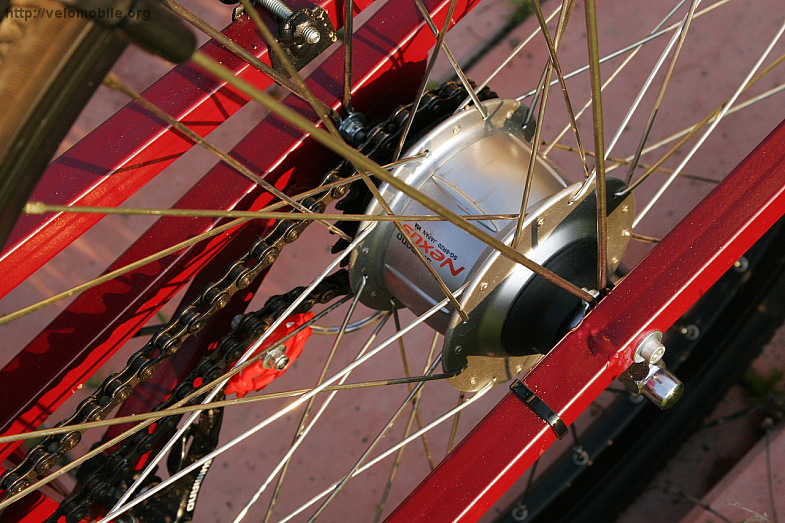

Тип трансмиссии и наличие передач: 8 передач плвнетаркой (левое колесо) + моторчик 350 Ватт (правое колесо)
Размеры:
    База: 1486 мм
    Колея: 840 мм
    Высота сиденья: 550 мм
    Высота каретки: 340 мм
    Угол наклона рулевой колонки: 60 градусов
    Трейл: 55 мм
    Длина: 2090
    Ширина: 1020 мм
    Высота: от 680 до ~1400 мм

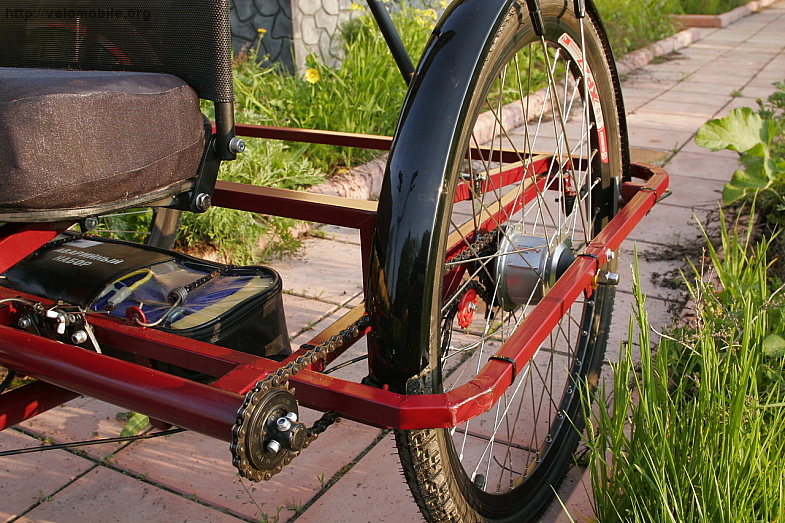

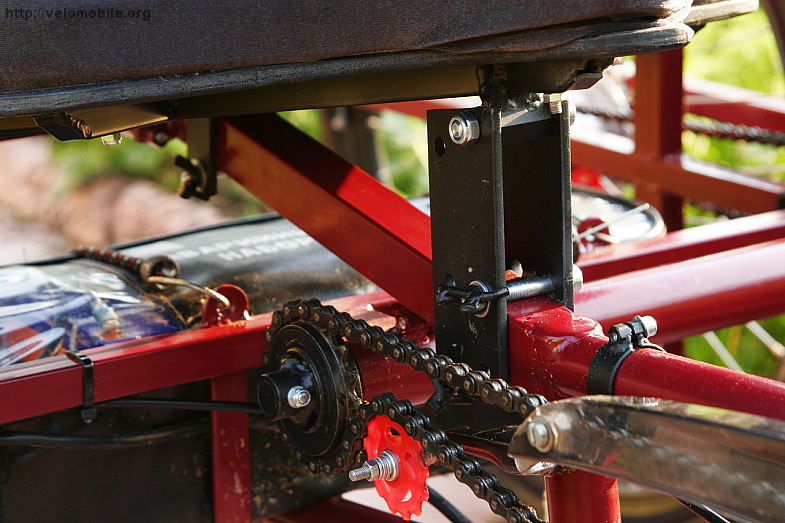

Особенности, отличительные черты транспортного средства: Привод на левое колесо через промвал планетаркой, на правое - электрическим моторчиком

Ссылка на обсуждение процесса изготовления: http://velomobile.org/forum/viewtopic.php?f=62&t=5341
Ссылка на видео: пока нет
Ссылка на фотогалерею: http://photo.qip.ru/users/hoff/96591565/?mode=middle

Файл в формате Visio с чертежами:
hof_trike.rar [129.58 КБ]
Скачиваний: 509

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Трайк "Привидение с моторчиком"
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Ср май 25 2011 13:36
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб дек 05 2009 13:36
Сообщения: 734
Откуда: Россия, Дагестан,г. Дербент
Благодарил (а): 102 раз.
Поблагодарили: 107 раз.
Моя велотехника: Длиннобазный лигерад "Патриот"
Имя: Руслан

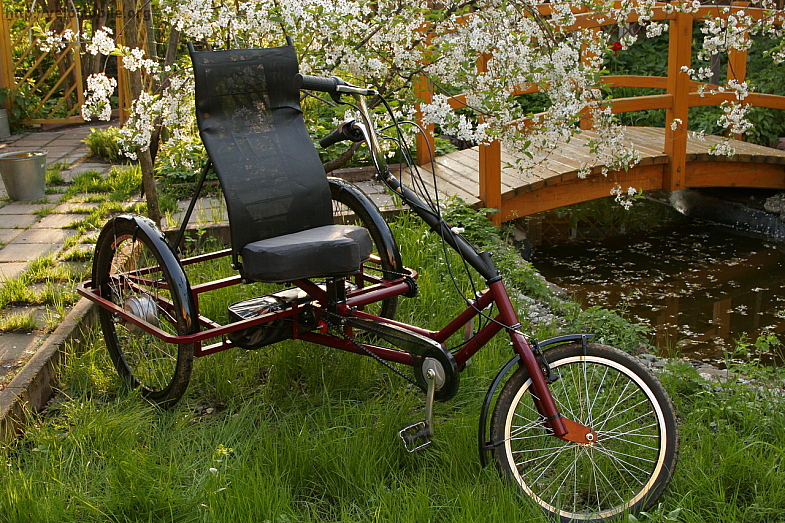

на фоне цветущих деревьев....очень красиво................

_________________
Когда я вижу взрослого человека на велосипеде - я спокоен за судьбу человечества -Герберт Джордж Уэллс


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Трайк "Привидение с моторчиком"
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Ср май 25 2011 22:55
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Чт дек 23 2010 03:03
Сообщения: 1031
Благодарил (а): 205 раз.
Поблагодарили: 151 раз.
Моя велотехника: Скорпионы, Беркуты, АРТ, Романтик и кое что ещё

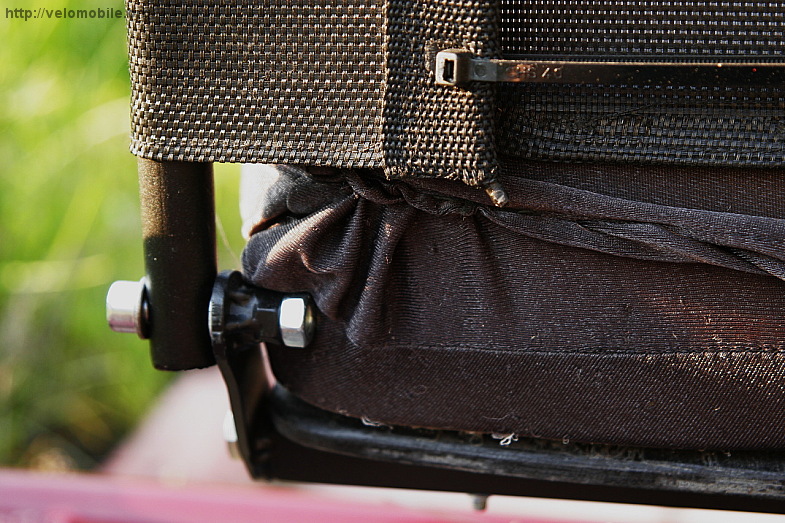

Красиво! Поделитесь пожалуйста информацией о материале для спинки сидения. Где можно купить и почём?

_________________
Лучше быть, чем казаться.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Трайк "Привидение с моторчиком"
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Ср май 25 2011 23:28
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Владимир Штракин писал(а):
о материале для спинки сидения. Где можно купить и почём?

Тканьс катамаранов. Где оно покупалось знают Ильяка и Шурикен.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Трайк "Привидение с моторчиком"
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Пн июн 06 2011 16:17
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Обновил первое сообщение, добавил ТТХ.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Трайк "Привидение с моторчиком"
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Пн июн 06 2011 18:38
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег

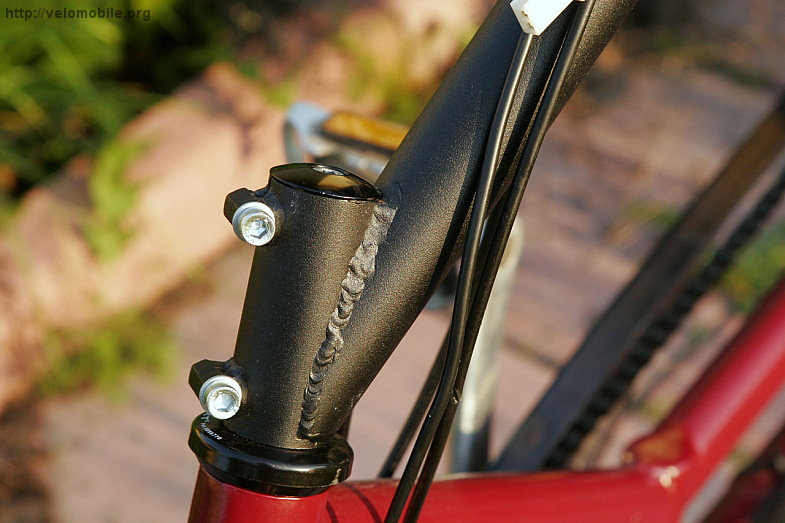

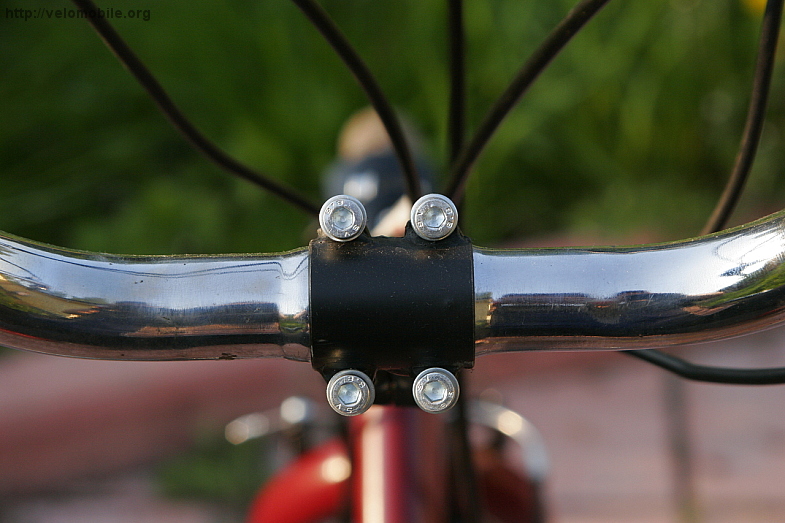

Вынос - телескопический. Регулировка уже не раз пригодилась.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Трайк "Привидение с моторчиком"
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Пн июн 06 2011 22:06
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.
hof писал(а):
Владимир Штракин писал(а):
о материале для спинки сидения. Где можно купить и почём?

Тканьс катамаранов. Где оно покупалось знают Ильяка и Шурикен.

но никому не расскажут???

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Трайк "Привидение с моторчиком"
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Вт июн 07 2011 10:32
Олежка, респектище! Очень красивый аппарат. И конструктив грамотный. А исполнение - вообще, на уровне серийных образцов. Молодчина! :clap:
p.s. Лишь бы жена моя эти фотки не увидела, а то уроет меня нафиг... Я же ей трайк подобной схемы (но с дифференциалом) так и не доделал. :shifty:


Вернуться к началу


 Заголовок сообщения: Re: Трайк "Привидение с моторчиком"
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Пт фев 17 2012 16:09
Не в сети
Новичок
Аватара пользователя

Зарегистрирован: Чт фев 16 2012 23:09
Сообщения: 2
Откуда: Харьков
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Моя велотехника: Проектирую дельта трайк
А почему без амортизаторов, ведь нагрузки на спицы и обод в таком случае на много больше.

_________________
Свежий воздух и море удовольствий - http://aerostat.kharkov.ua


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Трайк "Привидение с моторчиком"
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Пт фев 17 2012 16:42
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
...и вес больше!

На сидушке - полиуретан толщиной 10 см - работает как амортизатор всех колес. :)

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Трайк "Привидение с моторчиком"
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Пт фев 17 2012 17:30
Не в сети
Балабол
Аватара пользователя

Зарегистрирован: Вс окт 14 2007 10:04
Сообщения: 10733
Откуда: Москва
Благодарил (а): 1121 раз.
Поблагодарили: 462 раз.
Моя велотехника: ДЕЙСТВУЮЩАЯ.

Скоростной велостеппер Unicab Bike S&G Н75.

Лигерад Ринцлер Modulator НГ65.

Лигерад Ринцлер Concept НГ17.

Японский шоссейный велосипед
Отес Alpha LC, с приводом повышенной
мощности SDV "Авалон".
-------------------------

РАНЕЕ ЭКСПЛУАТИРОВАЛ.

Три лигерада различных схем:
AV55, AV57 и чешский Azub Ibex (Василич).

Велосипеды с
экспериментальными обтекателями.
"Барс9т", "AV2010".

И велостепперы:
Streetstepper sport, 3G и Brizon.
Имя: Дмитрий
hof писал(а):
На сидушке - полиуретан толщиной 10 см - работает как амортизатор всех колес. :)


Нда... Хорошо, что на этом трайке стоит мотор, а то с этим полиуретаном был бы просто
кошмар для связок и мышц ног :x . Бррр... :x

_________________
Хорошо, что есть КОНТЕНТ!
Только он приобщает к Непостижимому. :-)
Пр. Гамидова, 18 |секция 2|, Газопроводная, 2а
и другие объекты Махачкалы - лучшие места на Земле!!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Трайк "Привидение с моторчиком"
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Вс май 12 2013 11:40
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9771
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 607 раз.
Поблагодарили: 1259 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Трайк слегка разбирается:
Изображение Изображение Изображение
Немного складывается...
...и засовывается в машинку, примерно так (там еще лигерад сверху лежит):
