 Заголовок сообщения: Рикша от ALEX
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Сб апр 16 2011 13:43
Куратор темы
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2228
Откуда: Геленджик
Благодарил (а): 541 раз.
Поблагодарили: 419 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
Имя: Александр
Весна 2003.


Вложения:
Комментарий к файлу: ...а давай построим рикшу?

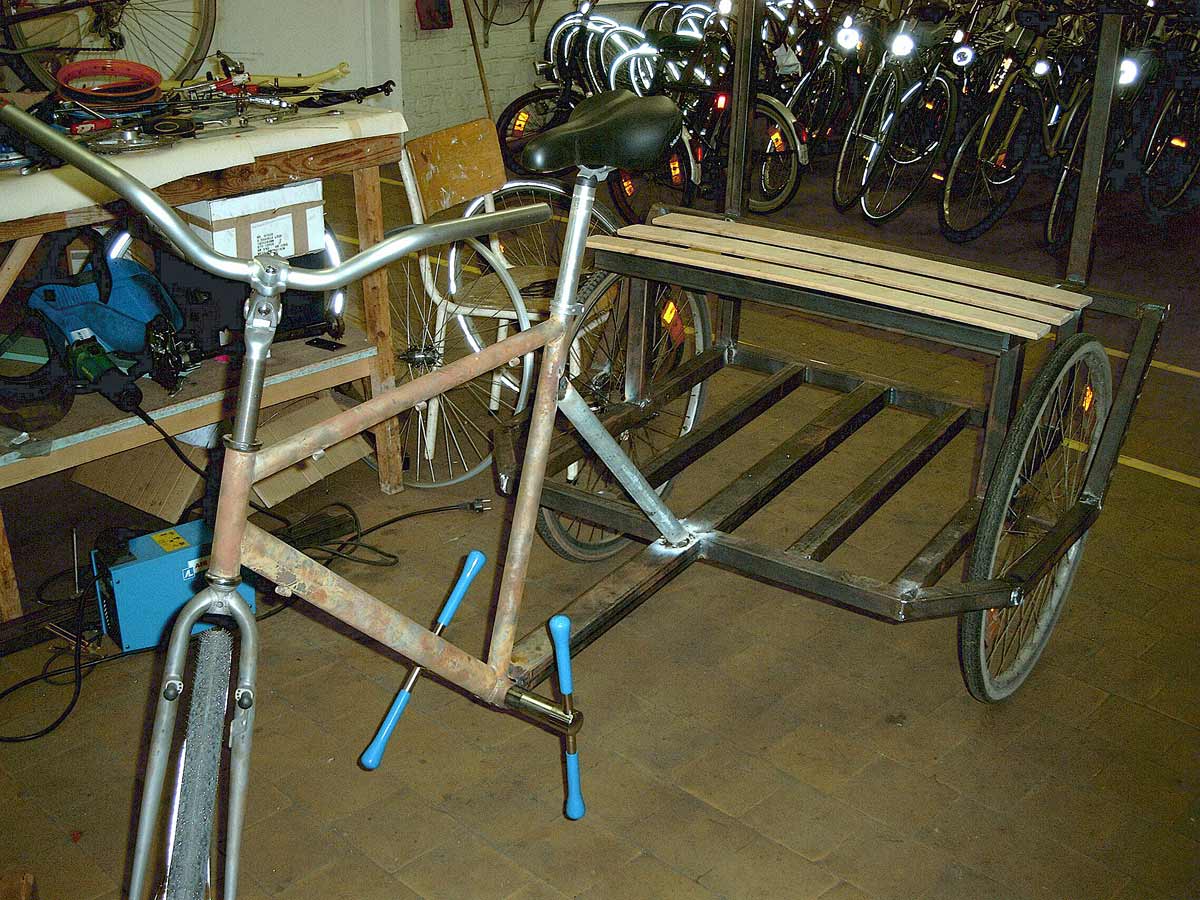

Комментарий к файлу: Квадратные трубы, оцинковка, подсидельные трубы, деревянные рейки от кровати- все в дело

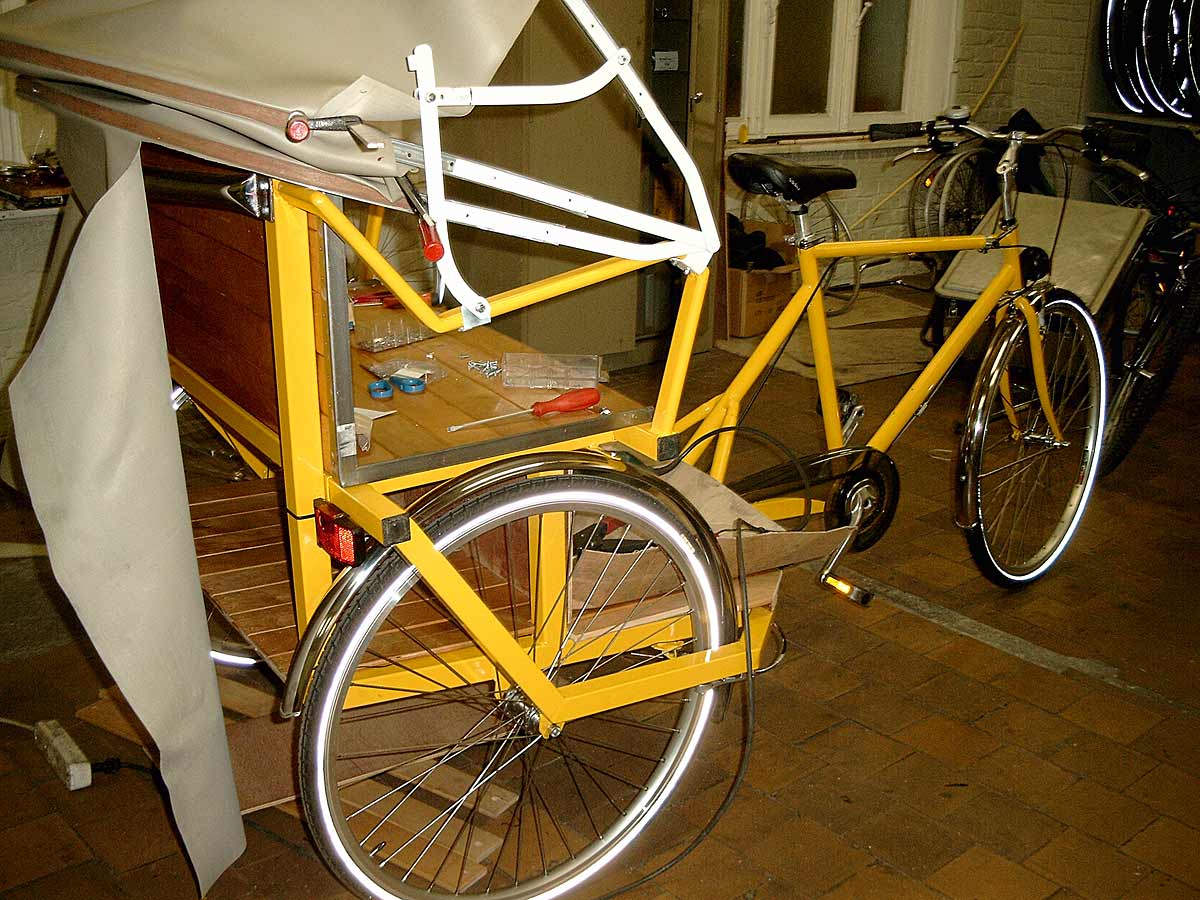

Комментарий к файлу: дуги из алюминевых ободов
Комментарий к файлу: первая кострукция промежуточного вала на болтах

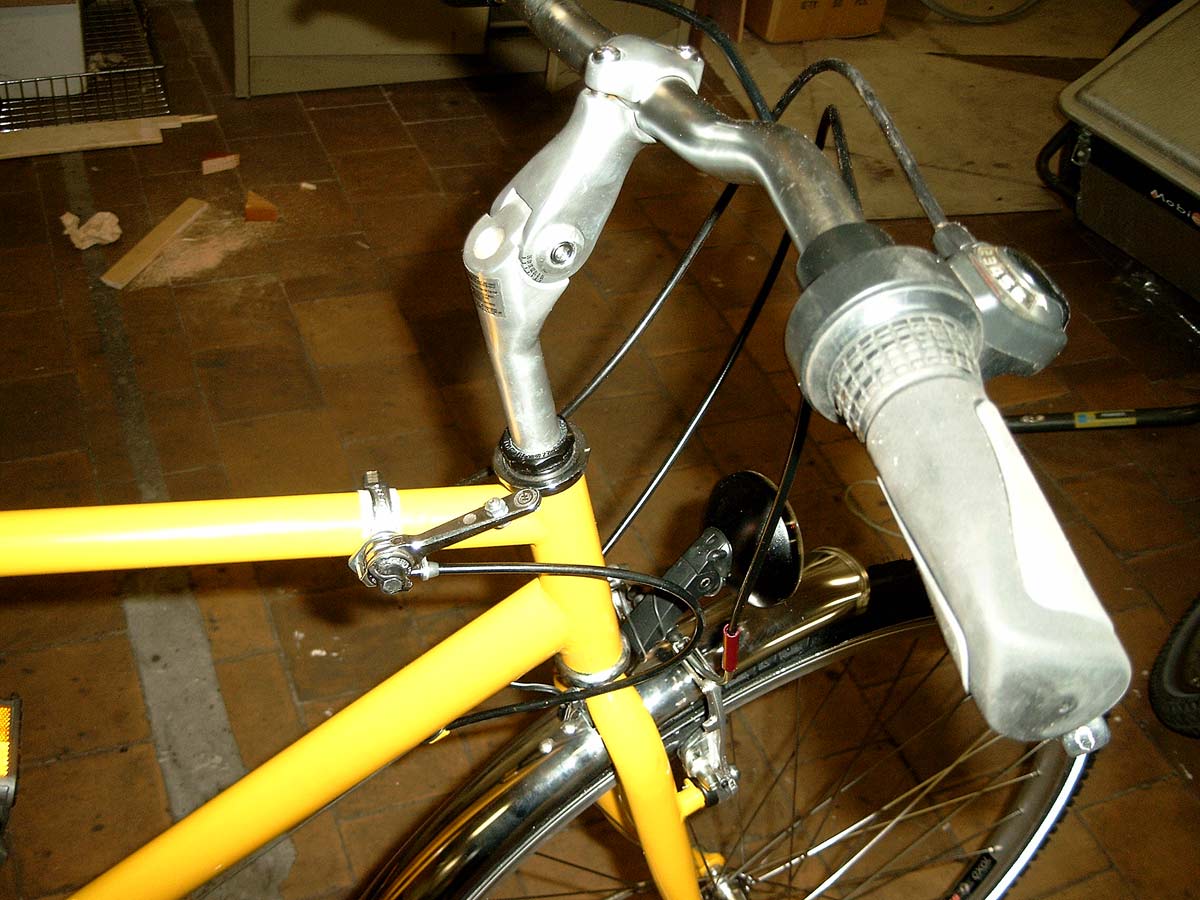

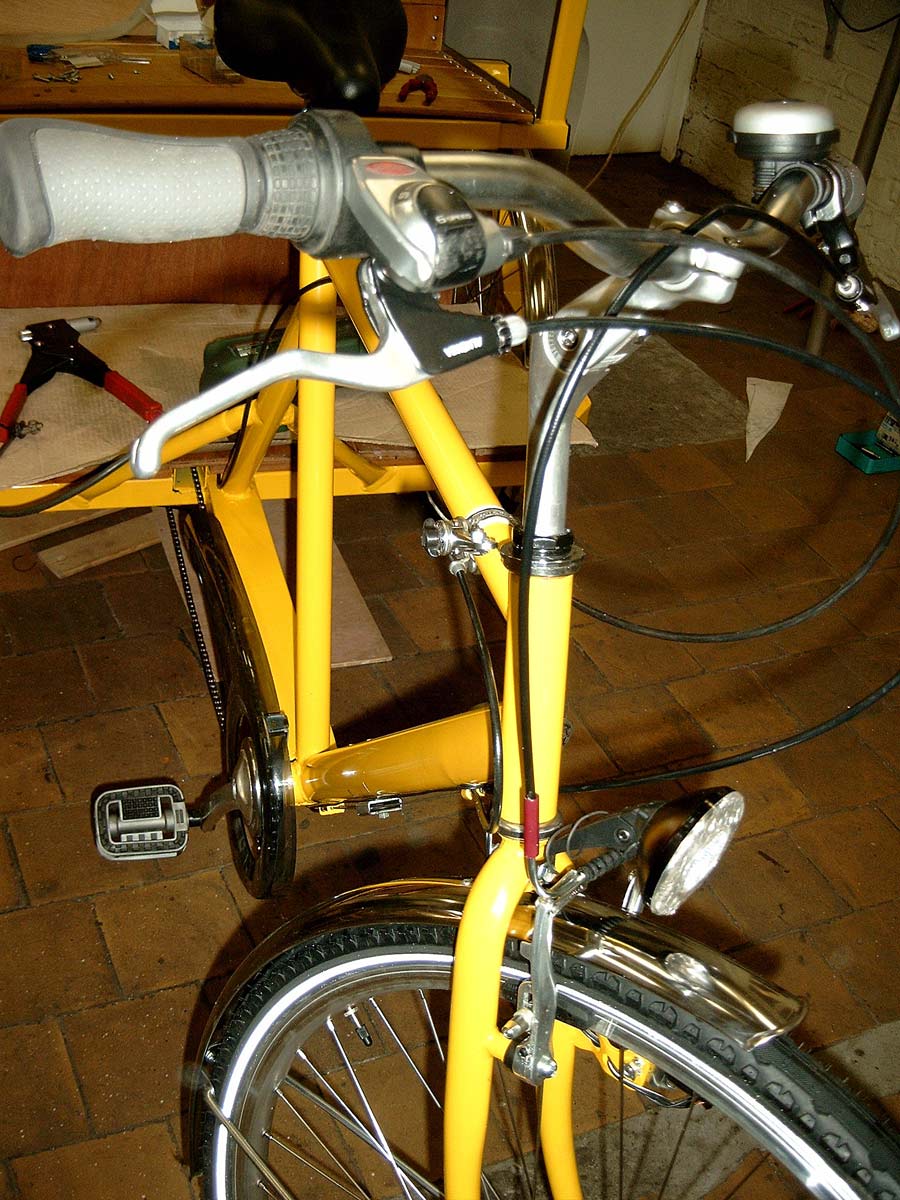

Комментарий к файлу: ручной тормоз на два задних колеса стандартными тросами
Комментарий к файлу: через ролик

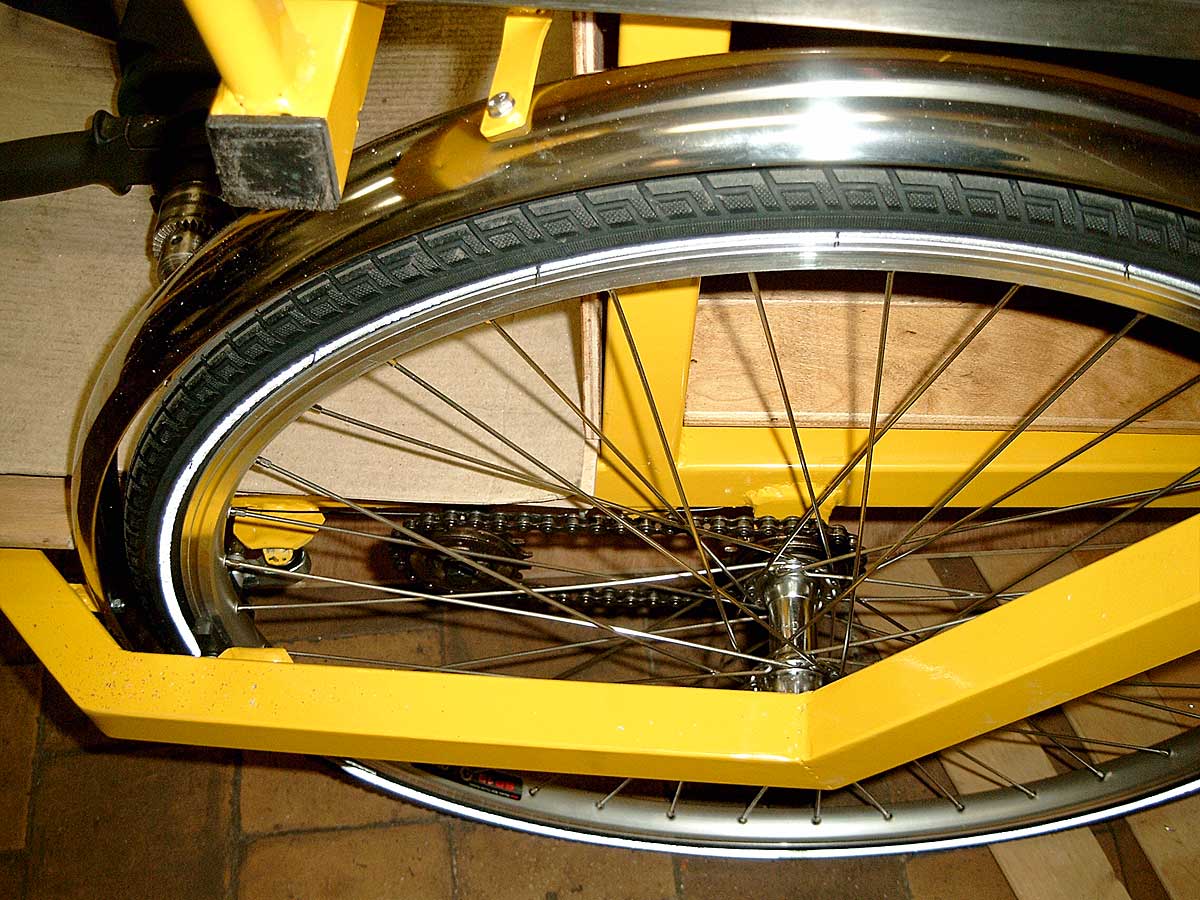

Комментарий к файлу: левое ведущее колесо

_________________
Время собирать... веломобили!

За это сообщение автора alex поблагодарил: serbey (Сб апр 16 2011 21:57)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Сб апр 16 2011 20:32
Не в сети
Активно интересующийся

Зарегистрирован: Пн дек 21 2009 21:36
Сообщения: 1289
Откуда: г. Саров, Нижегородская обл., Россия
Благодарил (а): 143 раз.
Поблагодарили: 22 раз.
Моя велотехника: Совместно с учителем: "Саровский", "Первый-пробный"
хм.. а "заглушки" -это тема))

_________________
Улыбнись )


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Сб апр 16 2011 21:57
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.
заглушки можно купить в магазинах торгующих форнитурой для мебели.а рама на рикше ну очень крепкая...и простая.

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Сб апр 16 2011 22:47
Куратор темы
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2228
Откуда: Геленджик
Благодарил (а): 541 раз.
Поблагодарили: 419 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
Имя: Александр
2005 год-фотки
2009год-видео
http://video.mail.ru/mail/ahha.k/_myvideo/8.html


Вложения:

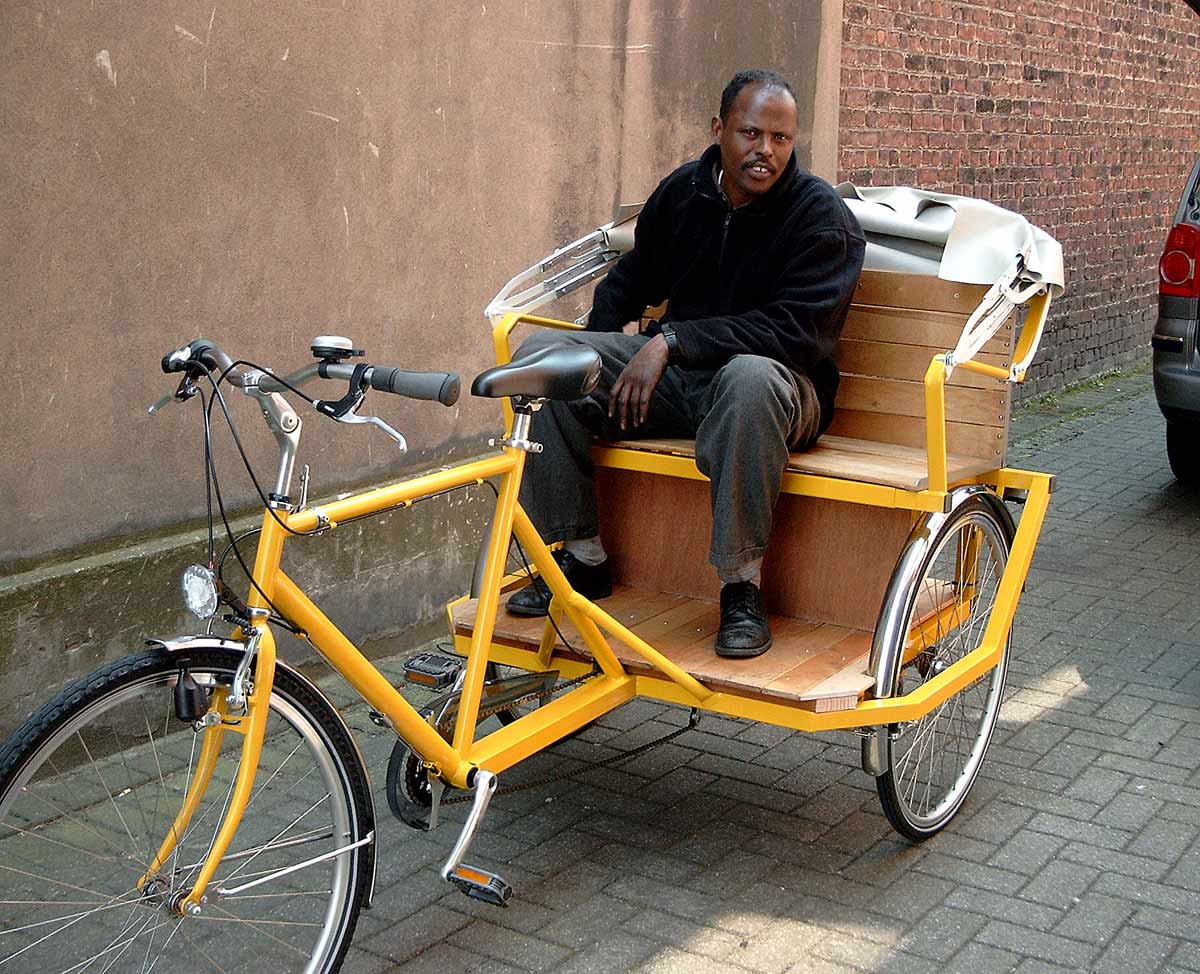

Комментарий к файлу: ...что, рикшу не видели?
Комментарий к файлу: ...на покатушки! авто отдыхают

_________________
Время собирать... веломобили!


Последний раз редактировалось alex Вс апр 17 2011 13:54, всего редактировалось 1 раз.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Сб апр 16 2011 23:06
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Я бы сделал посадку ниже, но твоя рикша прошла проверку временем и это главное. Покажи привод!

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Вс апр 17 2011 22:00
Куратор темы
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2228
Откуда: Геленджик
Благодарил (а): 541 раз.
Поблагодарили: 419 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
Имя: Александр
Shuriken писал(а):
Я бы сделал посадку ниже, но твоя рикша прошла проверку временем и это главное. Покажи привод!

Промежуточный вал изготовлен из полдюймовой водопр.трубы с приваренными кареточными картриджами с обоих сторон. Которые крепятся хомутами к раме. С обоих концов кртриджей левые чашки насыпных подшипников каретки. На кот. накручены фривилы(7-ми и односкоростной). Все это имеет несоосность, которая "выбирается" маленькой свободой в хомутах.

Поставил видео. Олег с мэил.ру можно "окошечком" его сделать?

_________________
Время собирать... веломобили!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Вс апр 17 2011 22:56
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Можешь фото сделать? Не фтыкаю, КАК это может выглядеть.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Ср апр 20 2011 18:05
Не в сети
Активно интересующийся

Зарегистрирован: Пн июл 05 2010 14:20
Сообщения: 69
Откуда: Москва, Новогиреево
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Моя велотехника: Пока ничего не построил
Shuriken писал(а):
Можешь фото сделать? Не фтыкаю, КАК это может выглядеть.


Может мое видение подойдет:
Берется два кареточных картриджа в сборе. Они крепятся возле трещетки и колеса к раме на хомутах.
Два вала кареток соединяются между собой водопроводной трубой.
На другие концы валов кареток привариваются чашки, а на них накручиваются трещетки.
На верхней картинке можно частично разглядеть.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Чт май 05 2011 22:06
Куратор темы
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2228
Откуда: Геленджик
Благодарил (а): 541 раз.
Поблагодарили: 419 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
Имя: Александр
Aleksey76 писал(а):
Shuriken писал(а):
Можешь фото сделать? Не фтыкаю, КАК это может выглядеть.


Может мое видение подойдет:
Берется два кареточных картриджа в сборе. Они крепятся возле трещетки и колеса к раме на хомутах.
Два вала кареток соединяются между собой водопроводной трубой.
На другие концы валов кареток привариваются чашки, а на них накручиваются трещетки.
На верхней картинке можно частично разглядеть.

-------------------------------------------------------------
Труба заварена методом "электрозаклепок". Проточки проварены, сверху еще по два усилителя.
Сегодня еще ездило!


Вложения:

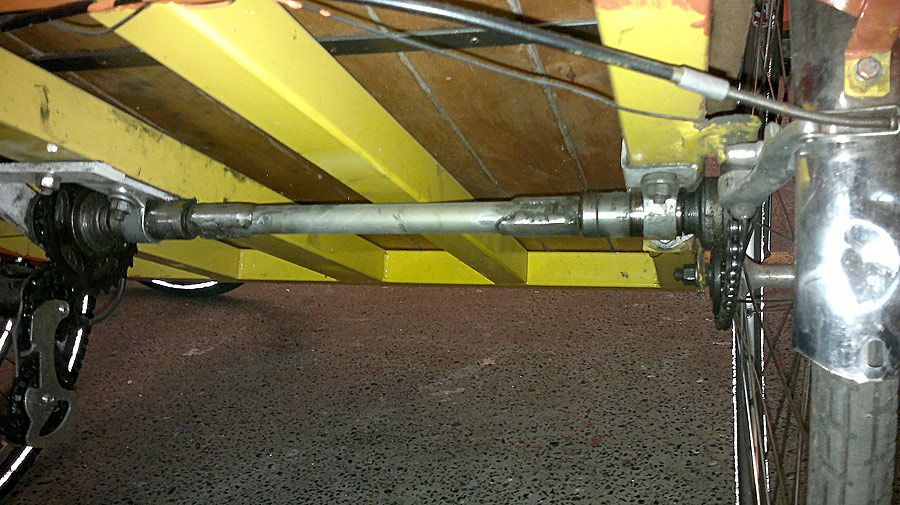

Комментарий к файлу: Промежуточный вал

_________________
Время собирать... веломобили!
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Чт май 05 2011 22:51
Не в сети
Интересующийся

Зарегистрирован: Ср апр 27 2011 13:27
Сообщения: 28
Благодарил (а): 9 раз.
Поблагодарили: 1 раз.
alex писал(а):
Труба заварена методом "электрозаклепок". Проточки проварены, сверху еще по два усилителя

а профильной трубы под размер не бывает? :idea:


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Ср янв 25 2012 23:54
Куратор темы
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2228
Откуда: Геленджик
Благодарил (а): 541 раз.
Поблагодарили: 419 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
Имя: Александр
Сегодня засняли разворот рикши "на пяточке". Привод только на левое заднее колесо. Поэтому и "кручусь" вправо. Зато рикши и трайки другой схемы здесь вообще нереально развернуть!


ЗЫ, Хотел видео научиться вставлять

Добавлено через 22 минуты 30 секунд:
[youtube]-ANFlH0jQIc[/youtube]
[youtube]=-ANFlH0jQIc&[/youtube]
...не получилось.... :naughty:

_________________
Время собирать... веломобили!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Чт янв 26 2012 14:10
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Чт дек 23 2010 03:03
Сообщения: 1031
Благодарил (а): 205 раз.
Поблагодарили: 151 раз.
Моя велотехника: Скорпионы, Беркуты, АРТ, Романтик и кое что ещё
alex писал(а):
Сегодня засняли разворот рикши "на пяточке".

5 баллов.

_________________
Лучше быть, чем казаться.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Чт янв 26 2012 14:30
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
alex писал(а):
ЗЫ, Хотел видео научиться вставлять

Добавлено через 22 минуты 30 секунд:
[youtube]-ANFlH0jQIc[/youtube]
[youtube]=-ANFlH0jQIc&[/youtube]
...не получилось.... :aughty:

Ссылку твою поправил.
Правильно вставлять видео вот так, без всего, что идет в ссылке за знаком "&":
Код:
[youtube]http://www.youtube.com/watch?v=-ANFlH0jQIc[/youtube]


Добавлено через 1 минуту 51 секунду:
Вот еще:
Как вставлять видео в форум

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Чт янв 26 2012 22:58
Куратор темы
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2228
Откуда: Геленджик
Благодарил (а): 541 раз.
Поблагодарили: 419 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
Имя: Александр

Олег, а почему на смарте на Опера мобайл видео никак не видно. Ни ссылки ни окна?
Первый раз вставлял видео по методе Алексея с его подсказки на ВелоМечтателе...

Добавлено через 2 минуты 13 секунд:
Во!!! Получилось! Посмотрите, потом сотру. Пасиб!

_________________
Время собирать... веломобили!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Пт май 22 2015 00:14
Не в сети
Новичок

Зарегистрирован: Вс дек 21 2014 22:12
Сообщения: 2
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Подскажите, пожалуйста, какого размера трубы-коробочки использовались при изготовлении? Основная, кажется, 50х30? А остальные - 30х30?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Сб май 23 2015 23:46
Куратор темы
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2228
Откуда: Геленджик
Благодарил (а): 541 раз.
Поблагодарили: 419 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
Имя: Александр
Отсутствовал... Отвечаю, Gato_Negro. Квадратная труба 40х40х1,5 мм. И 35х35х1,5 мм. Они прекрасно входят одна в другую. А промежуточный вал из двух кареточных картриджей, сантехтрубы, и двух левых чашек от насыпных подшипников каретки.

_________________
Время собирать... веломобили!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Пт сен 04 2015 22:01
Не в сети
Новичок

Зарегистрирован: Пт сен 04 2015 21:46
Сообщения: 1
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Моя велотехника: Пока ничего не построил
Имя: Рафаил
Выдержат ли колеса и эта конструкция постоянной нагрузки 100-150 кг, если вместо пассажирских мест на площадке держать такой груз и не забывая о весе водителя ? Если упор в основном идет на задние колеса, то при грузе 100 кг хватит ли одних хомутов? Не складется она на бок ? И не менее важный вопрос выдержат ли обычные велосипедные колеса? И какие ставить желательнее?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Пт сен 04 2015 22:41
Не в сети
Активно интересующийся

Зарегистрирован: Чт авг 02 2007 00:43
Сообщения: 1180
Откуда: Украина, г. Николаев
Благодарил (а): 131 раз.
Поблагодарили: 236 раз.
Моя велотехника: Стеклопластиковый лигерад,
Дельта-трайк по схеме Zockra,
Дельта-трайк 1+1
Хайрейсер 20/26
Минитрайк 20/20
Простой трайк 20/20
Имя: Евгений
Можно, я отвечу?
Хомуты нужны минимум из 2 мм стали. Желательно их приварить к несущейтрубе.
Колеса нужны с двойными стальными ободами. Наиболее прочные 20". 32-36 усиленных спиц. Втулки на промах. Минимум на 200 подшипниках. Либо в качестве осей картриджи на промах, но тогда, возможно, необходимо растачивать окна втулок. Ибо подшипники картриджей обычно 31 мм диаметром. Цепи и тормозные колодки ставить качественные.
При спокойной езде по хорошей дороге можно и 200-300 кг загрузить.

_________________
Самая тяжкая обязанность - думать.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Рикша от ALEX
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Пт сен 04 2015 23:08
Куратор темы
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2228
Откуда: Геленджик
Благодарил (а): 541 раз.
Поблагодарили: 419 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
Имя: Александр
Спасибо, Женя! Действительно, сейчас бы делал только на 26". самые прочные колеса! Но...! эти(дублькамер) на 28" (обычные втулки, насыпные подшипники на конусах) ходят и ходят... иногда восьмерочки выправляю.
Для пром. вала уже масса запчастей приготовлена-пока не требуется. Сам "балдею"-сварил два кртриджа сантехтрубой в уголке 50х50 (как направляющая) и в хомутах работает прекрасно.
А вот цепь на ведущее колесо пришлось заменить на мопедную. Мало звеньев-больше износ.
А вот все остальное чисто велодетали. И колодки на Вибрейках прекрасно тормозят "на юз" на пустой рикше.
Вот Дима (120 кг, 201 см. катает двух девок) https://www.youtube.com/watch?v=x2MoC3h_B8U

_________________
Время собирать... веломобили!


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 19 ]


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.208s | 24 Queries | GZIP : On ]
