 Заголовок сообщения: ART-501-складной трайк-2004г-Штракин В и Пантюхов В
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Пн мар 21 2011 23:32
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Чт дек 23 2010 03:03
Сообщения: 1031
Благодарил (а): 205 раз.
Поблагодарили: 151 раз.
Моя велотехника: Скорпионы, Беркуты, АРТ, Романтик и кое что ещё

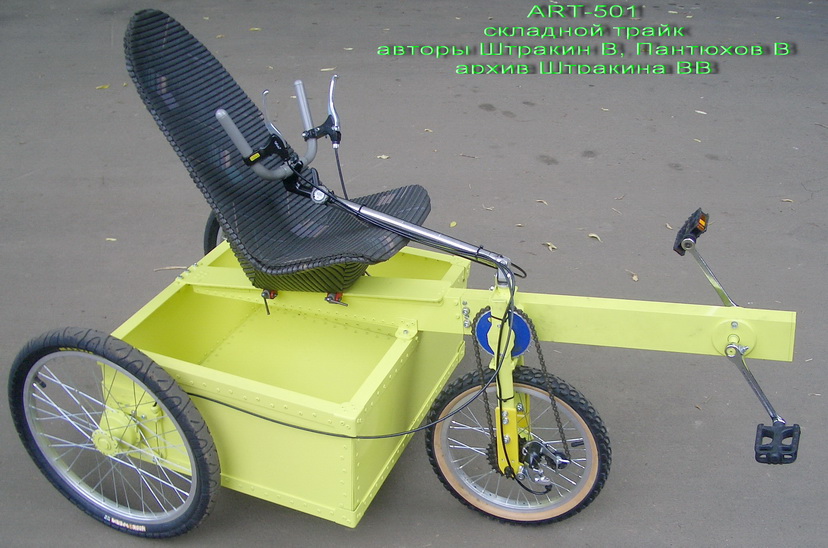

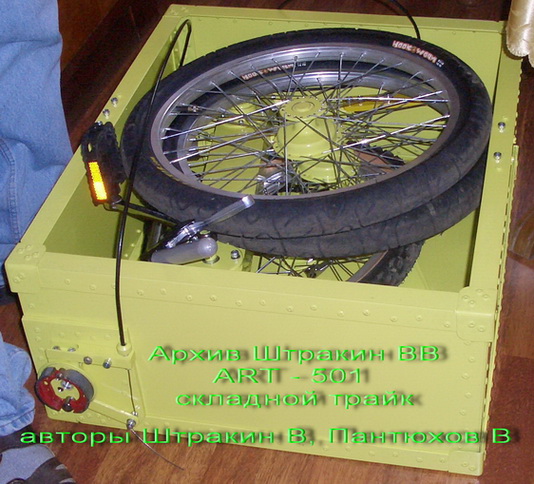

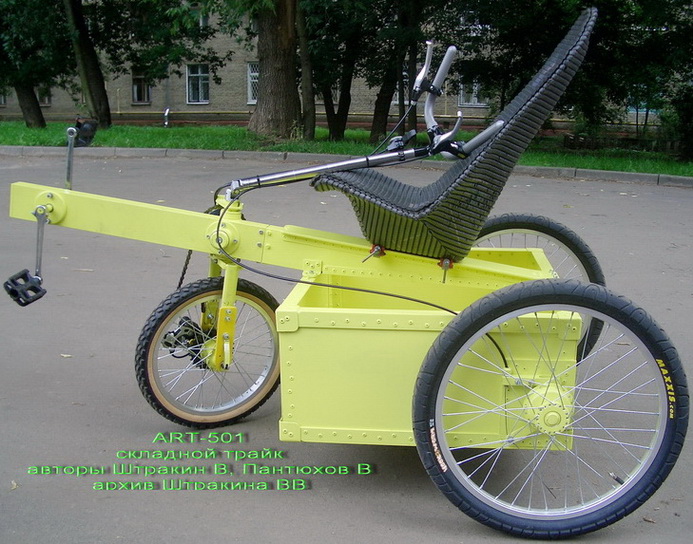

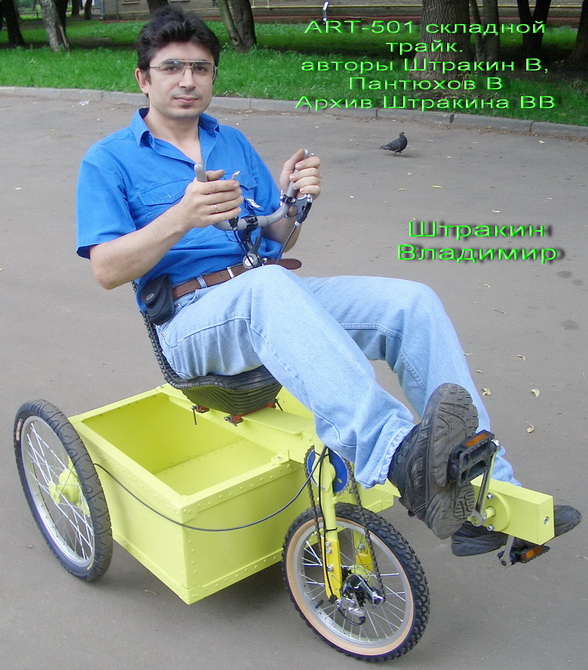

25 июня 2004г.Трайк складной АРТ-501. (АРТ-Авиационные Российские Технологии.)
Рама 95% Алюминиевые сплавы,5% нержавейки и 30ХГСА.
Привод на переднее колесо.
Рулевое колесо передние.
Регулировка по росту 1,4м - 2м. С помощью перемещения сидения.
масса 17кг.
Максимальная скорость - 30км/час (не для гонок, но катит легко).
Изготовлен 1 экземпляр.
Автор идеи привода Пантюхов В.
Автор Штракин В.
Архив Штракина ВВ.

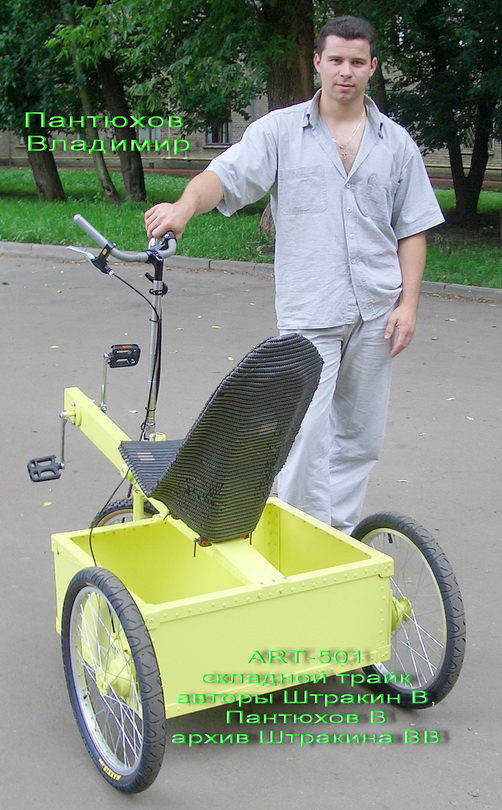

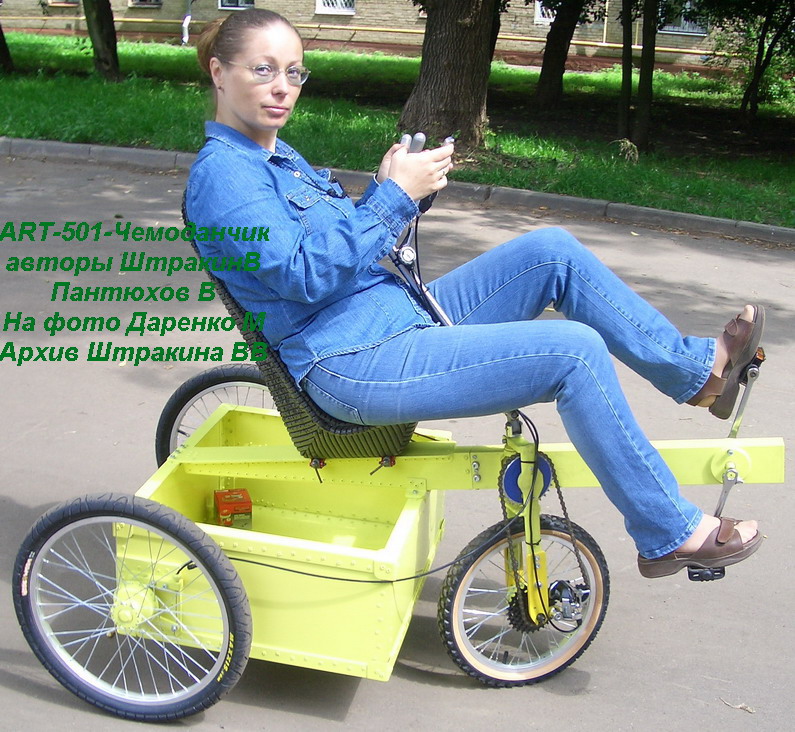

Пантюхов Владимир 2004.07.25-ART-501-Чемоданчик-6.jpg

_________________
Лучше быть, чем казаться.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ART-501-складной трайк-2004г-Штракин В и Пантюхов В
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Вт мар 22 2011 01:29
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.
как сказываеться такая короткая база на поведении трайка? задние барабанные тормоза --от древнего дырчика? или за бугром такие делают?

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ART-501-складной трайк-2004г-Штракин В и Пантюхов В
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вт мар 22 2011 01:58
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Чт дек 23 2010 03:03
Сообщения: 1031
Благодарил (а): 205 раз.
Поблагодарили: 151 раз.
Моя велотехника: Скорпионы, Беркуты, АРТ, Романтик и кое что ещё
serbey писал(а):
как сказываеться такая короткая база на поведении трайка?

На скорости за 25 с горки стрёмновато, но потом привыкаешь. А так на плоскости нормально. Ни каких нареканий.
serbey писал(а):
задние барабанные тормоза --от древнего дырчика? или за бугром такие делают?

Своя конструкция барабанов. Тормозит хорошо. Но больше не использую предпочитаю, дисковые со своими втулками колёс.
Дешевле в производстве и эффективней тормозная система.

Добавлено через 13 минут 32 секунды:

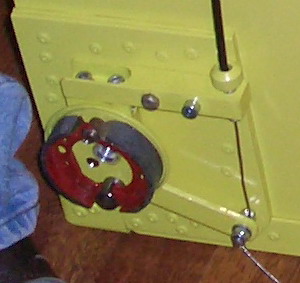

Колодочные тормоза со снятой ступицей колеса. Крупнее не получается "сорри".

Добавлено через 10 часов 7 минут 56 секунд:

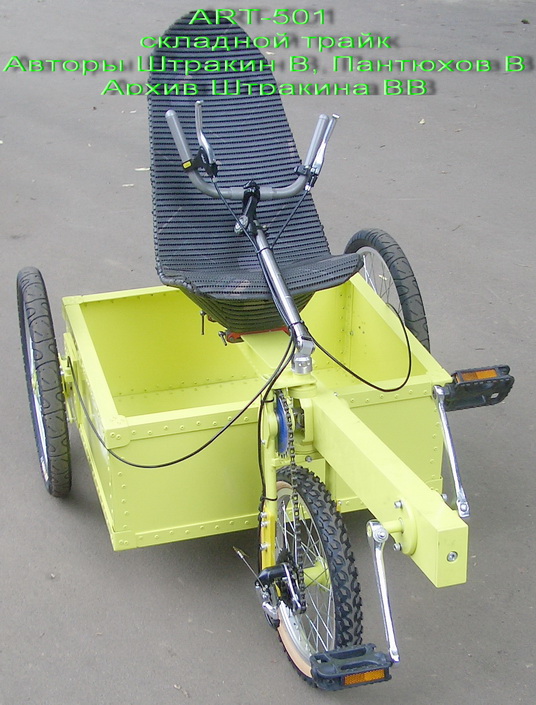

На этом фото хорошо видны особенности трансмиссии.
Первая ветвь цепи убрана в несущий короб. "Не пачкает чулочки :D ."
Вторая ветвь цепи поворачивается в пространстве совместно с вилкой колеса и соответственно
не имеет ни каких потерь из-за перекоса цепи, и не ограничивает угол поворота колеса.
Переключение передач также без проблемное.
Во время езды нет ни каких рывков на руле от педалирования, да и руль абсолютно адекватный.

_________________
Лучше быть, чем казаться.



За это сообщение автора Владимир Штракин поблагодарил: serbey (Вт мар 22 2011 23:02)
