 Заголовок сообщения: Недоделанный желтый брат "Черной пантеры"
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Пн дек 06 2010 00:42
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Нашел старые фотографии - нахлынули воспоминания... В результате появилась эта статья:

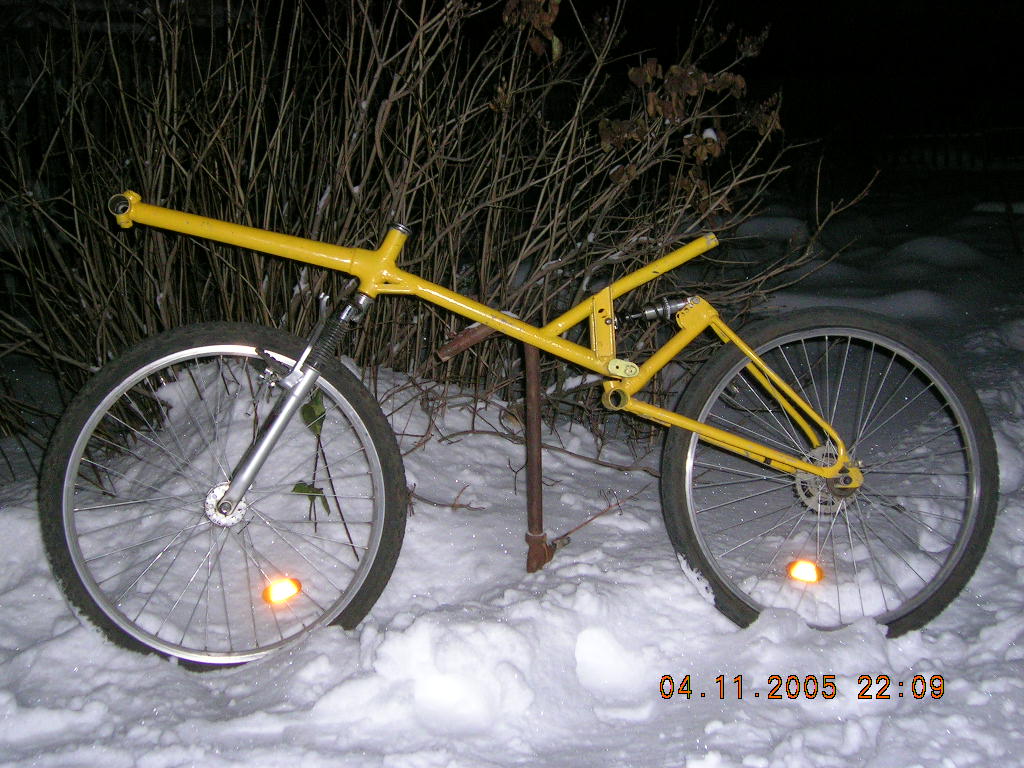

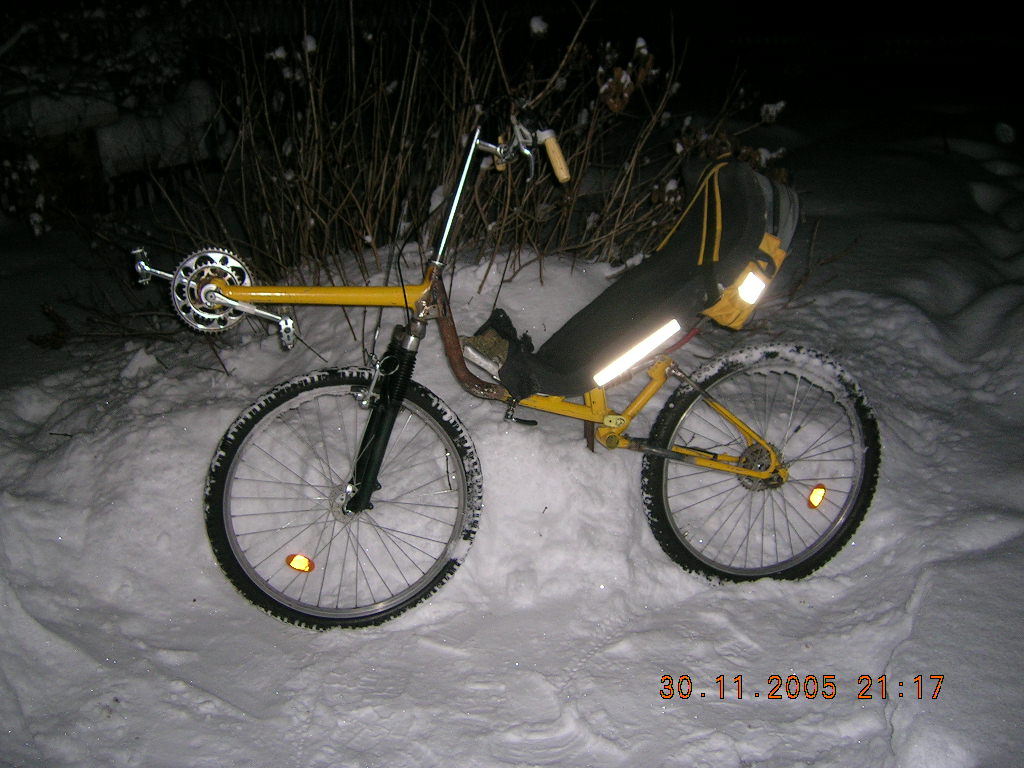

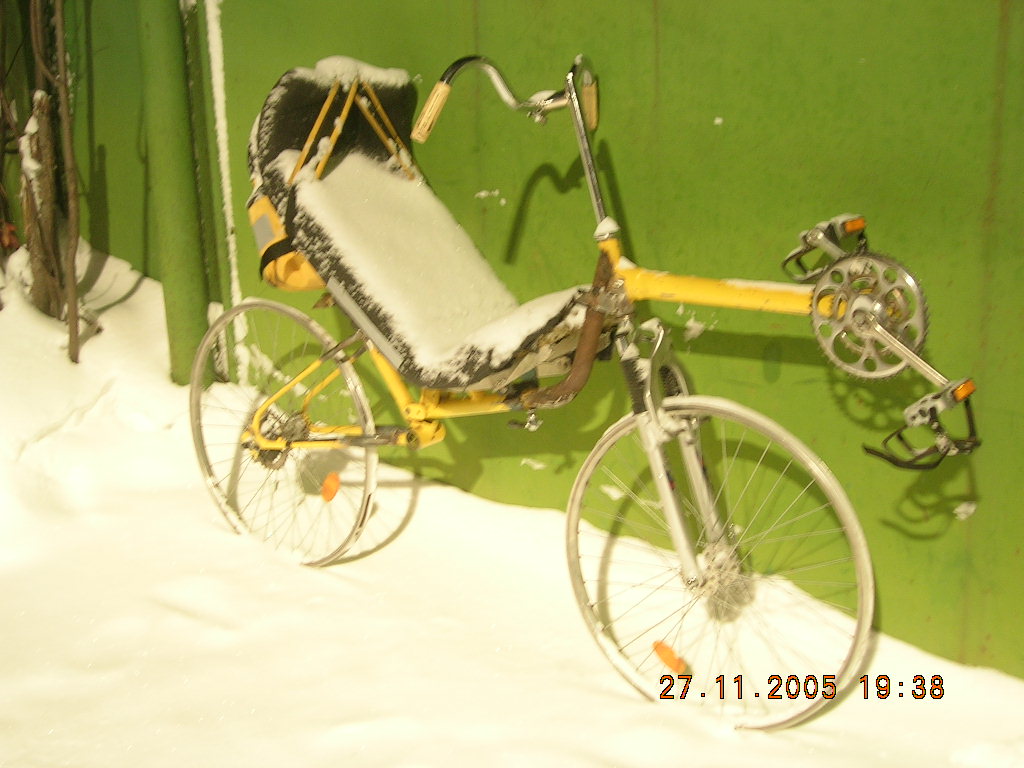

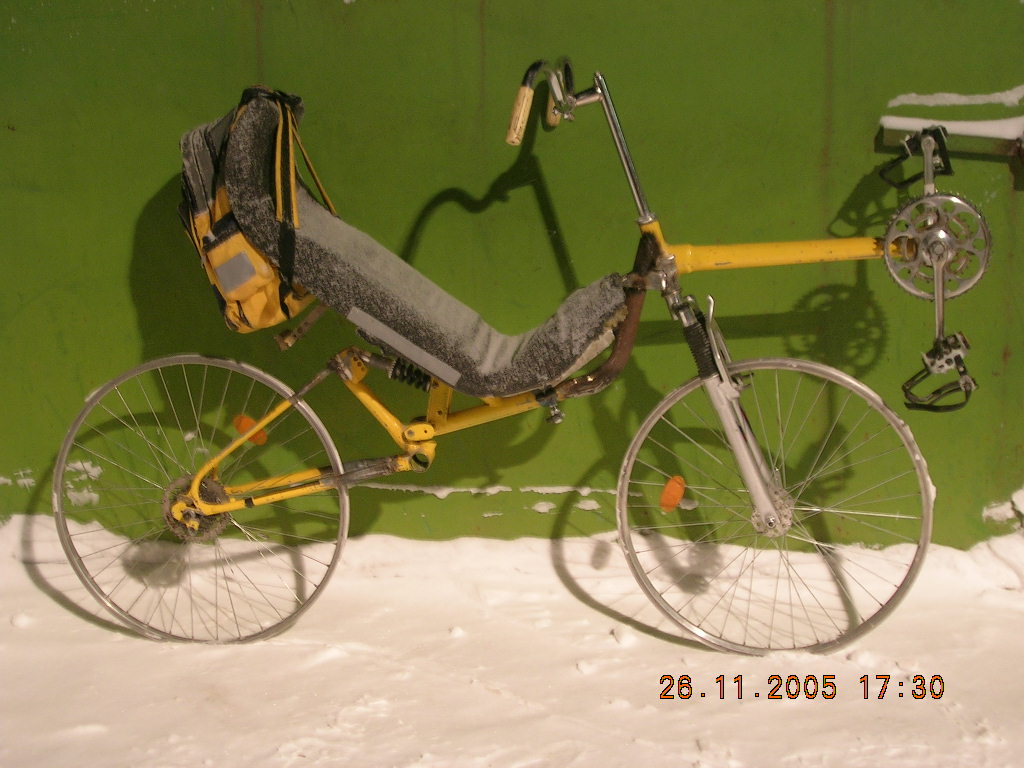

Проблемой больших колес и подвесок я озаботился еще в 2005 году. Тогда я поставил желтую раму от первого своего лигерада на колеса 26". Получилось следующее:

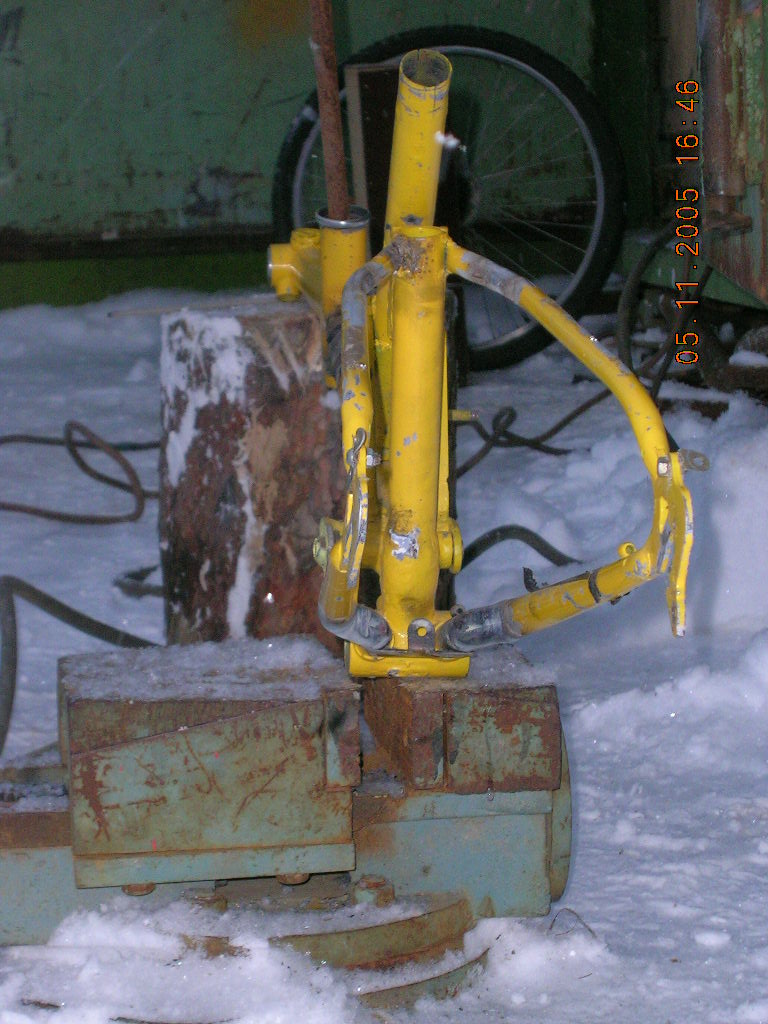

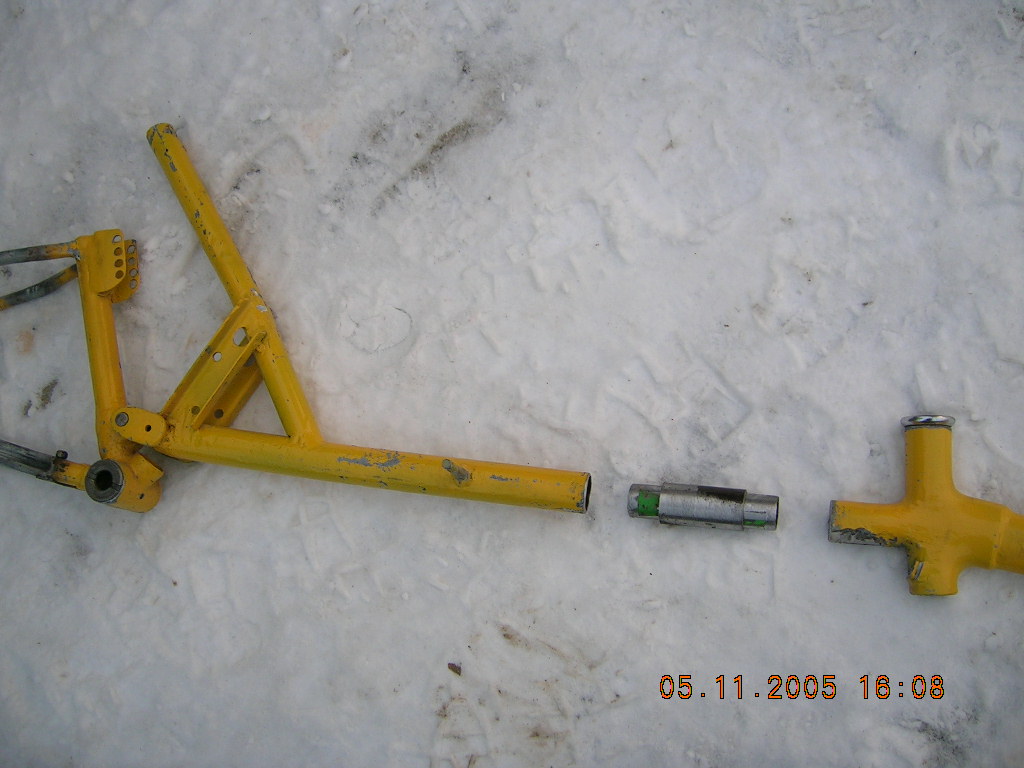

Длина базы не устраивала - нужно было удлиннить раму, что и было сделано. В качестве стойки для рамы использовались тиски.

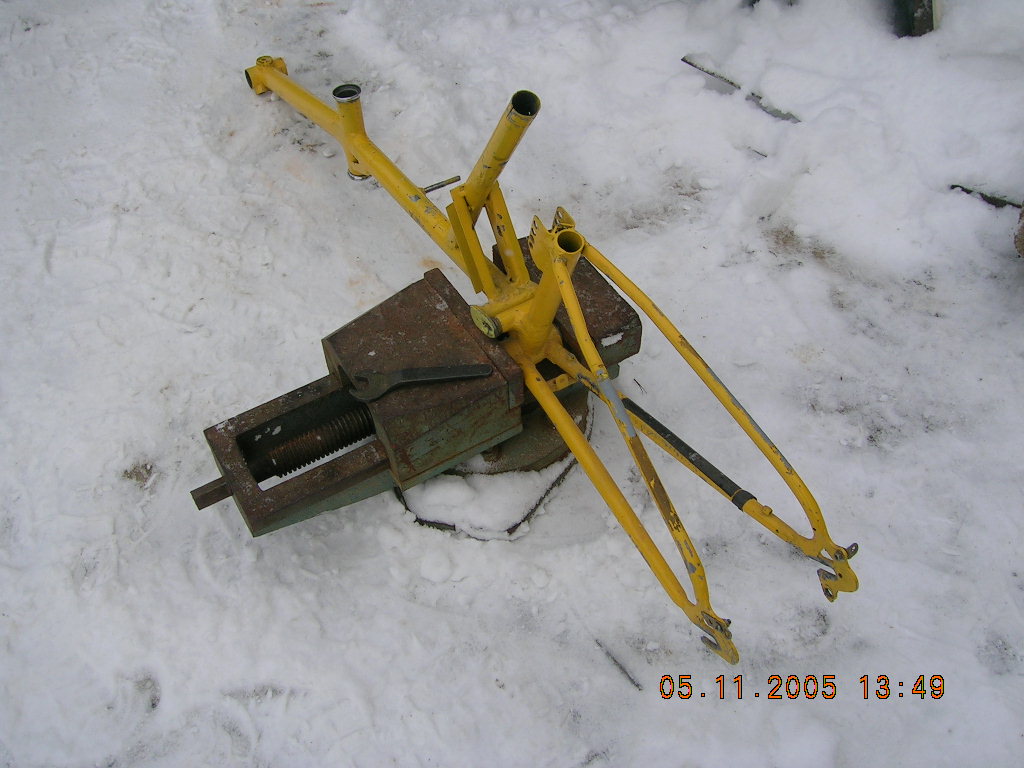

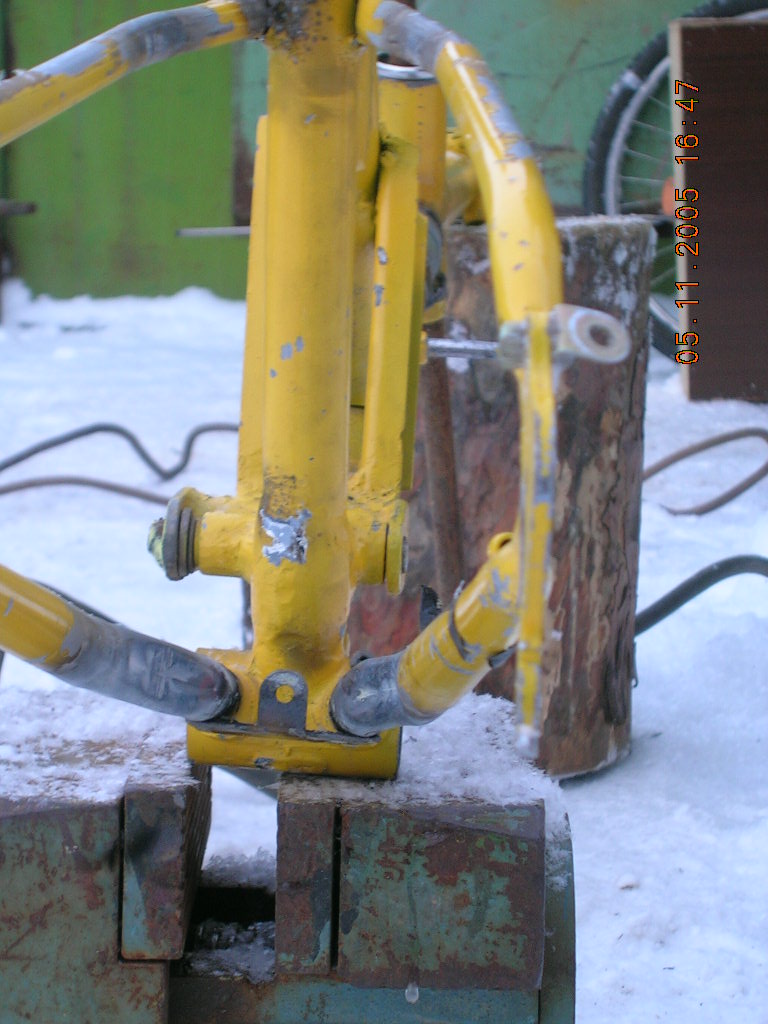

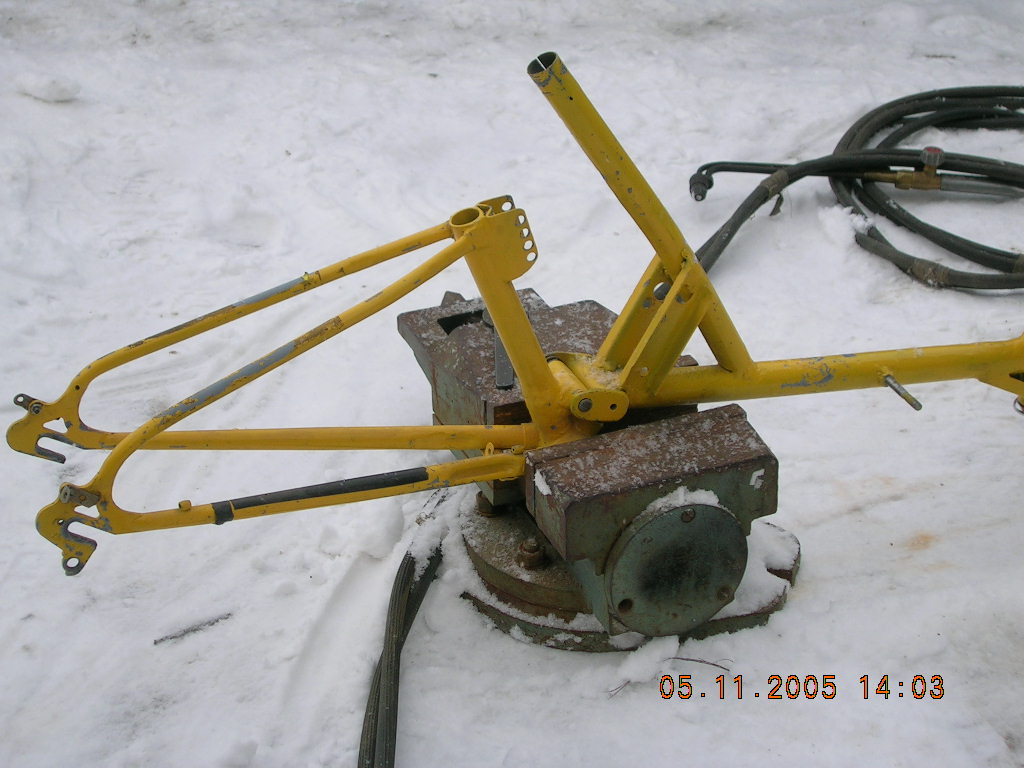

Задние перья разогреты и раздвинуты, чтобы влезала широкая шипованная саморезами резина - кататься я планировал начать уже зимой, а для этого нужна была шипованная резина:


Собрал аппарат и сразу вычтнились минусы: сиденье очень высоко и центр тяжести смещен вперед. Нужно было опускать сиденье ниже. Вот что получилось (слева) и чего хотелось бы получить (справа):

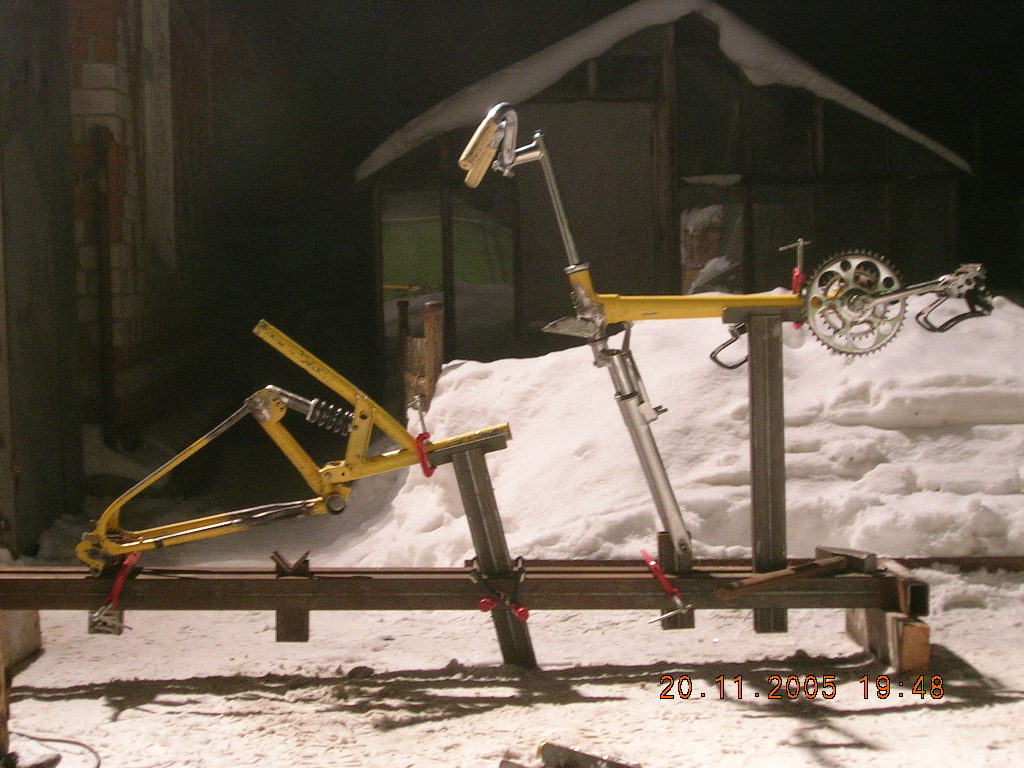

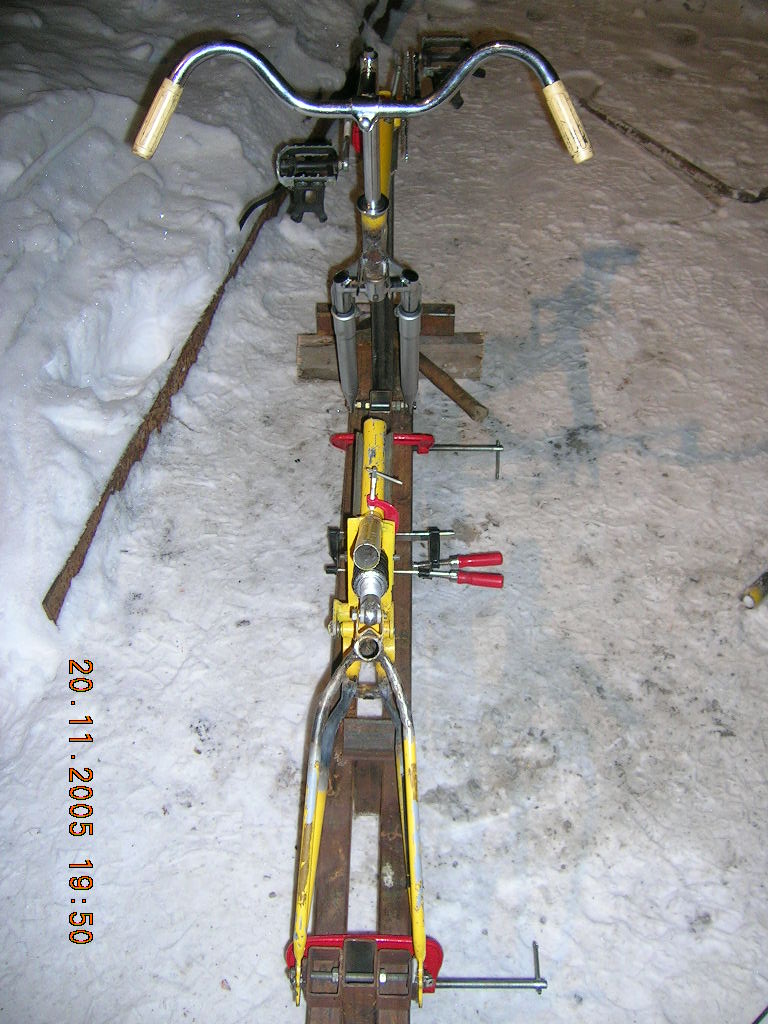

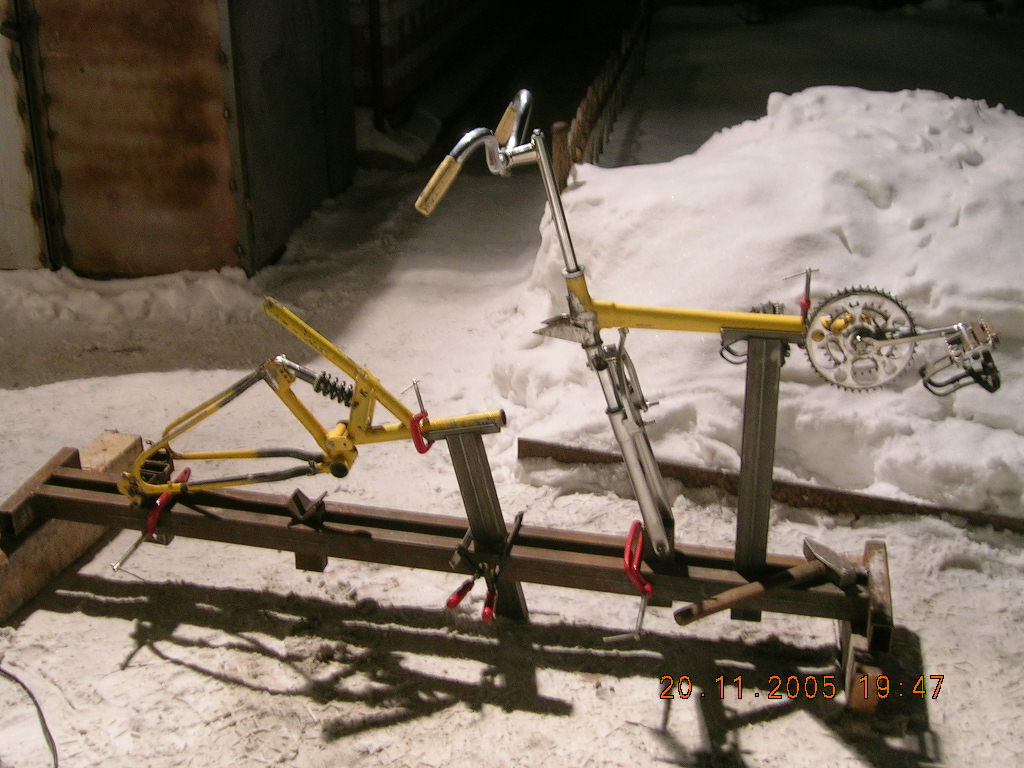

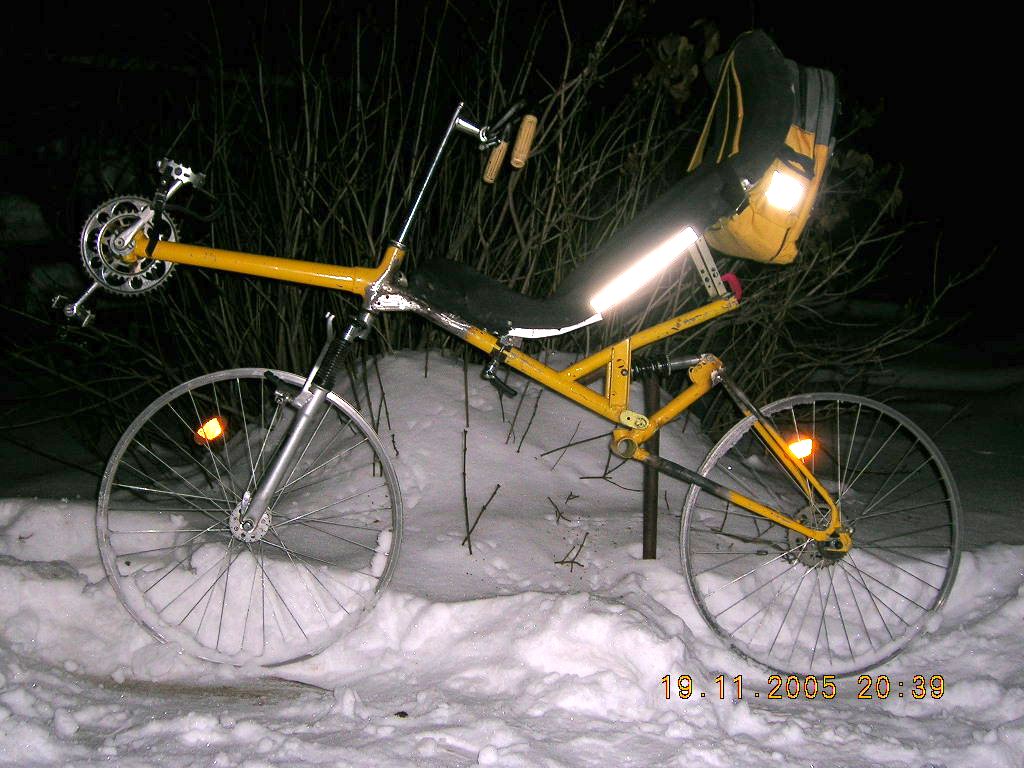

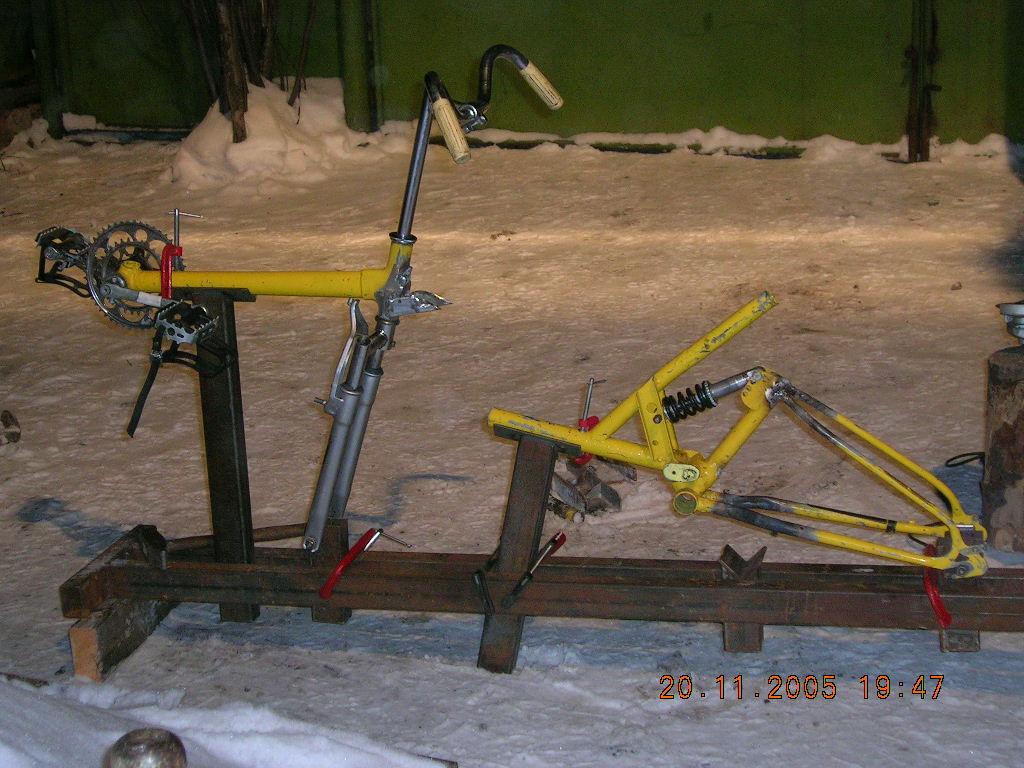

Аппарат с разрезанной рамой на стапеле перед окончательной сваркой. Да-да, "стапель Уоррена" я использовал еще в 2005 году! :) В раму аппарата была вварена дюймовая водопровожная гнутая трубень.

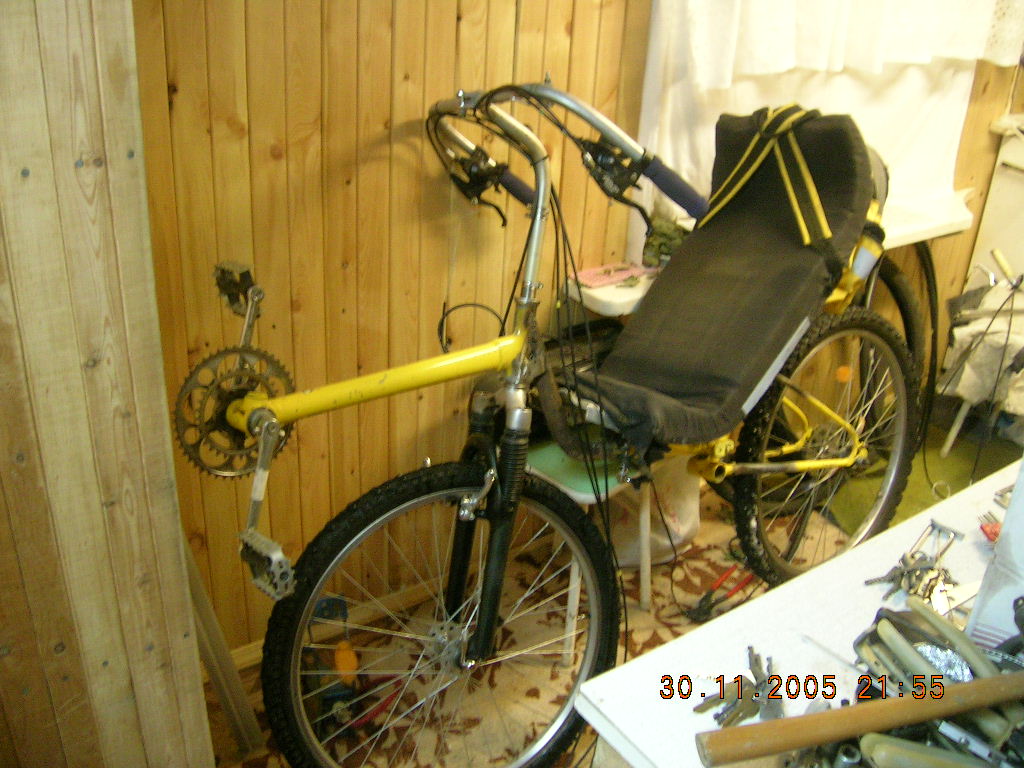

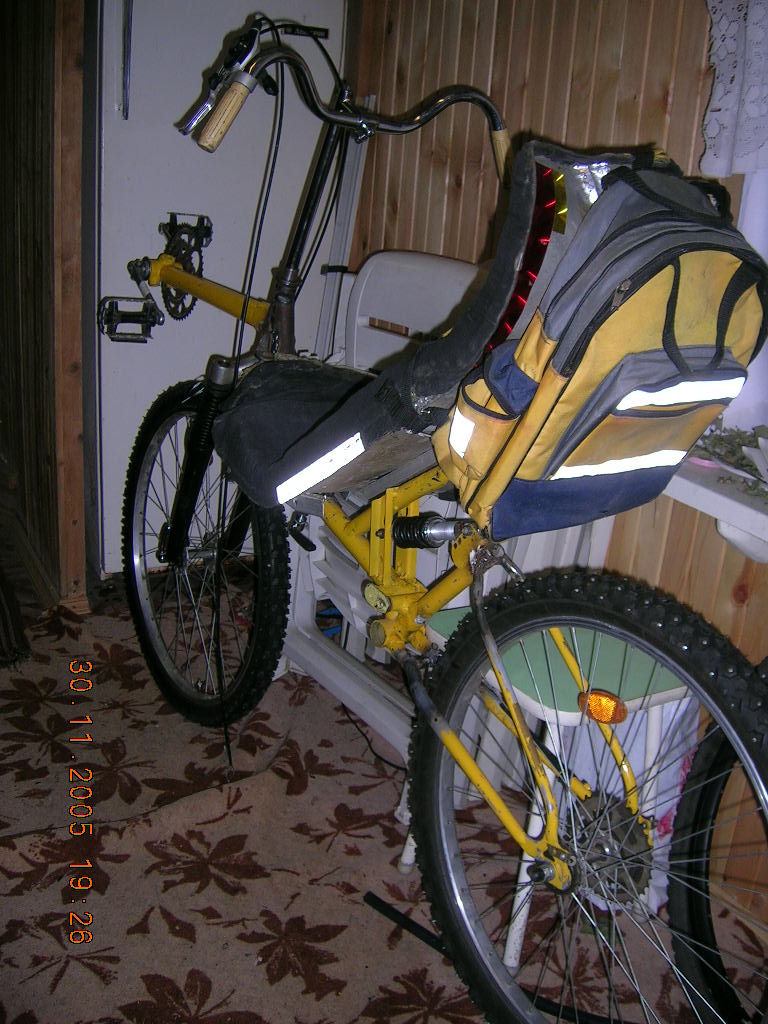

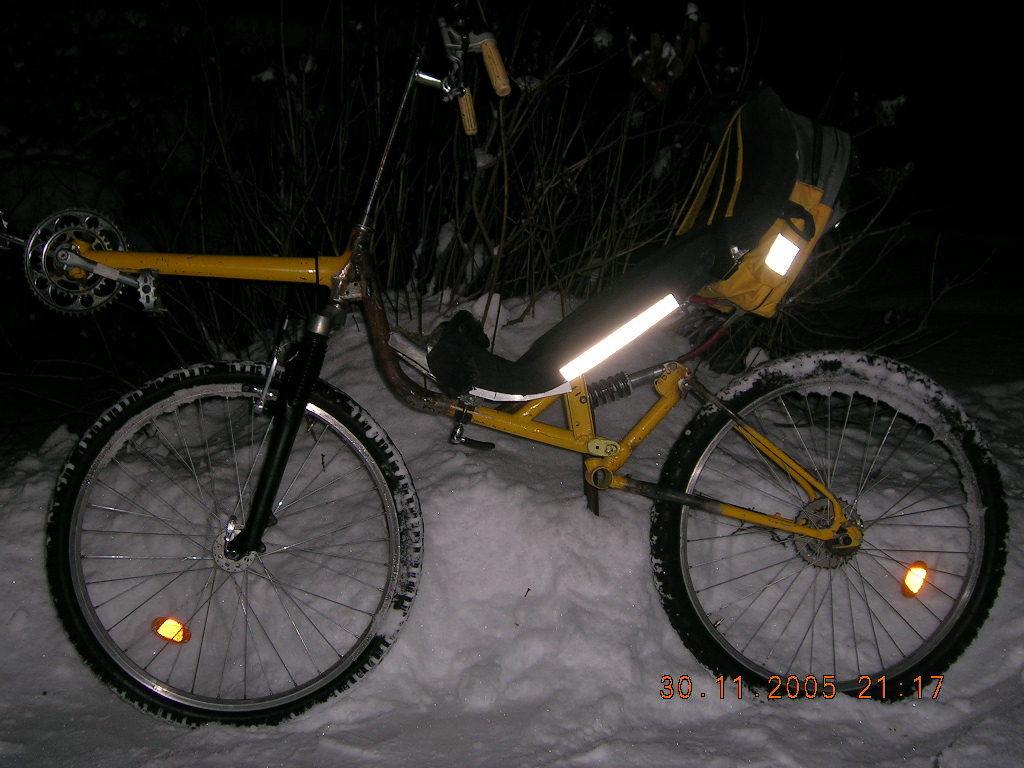

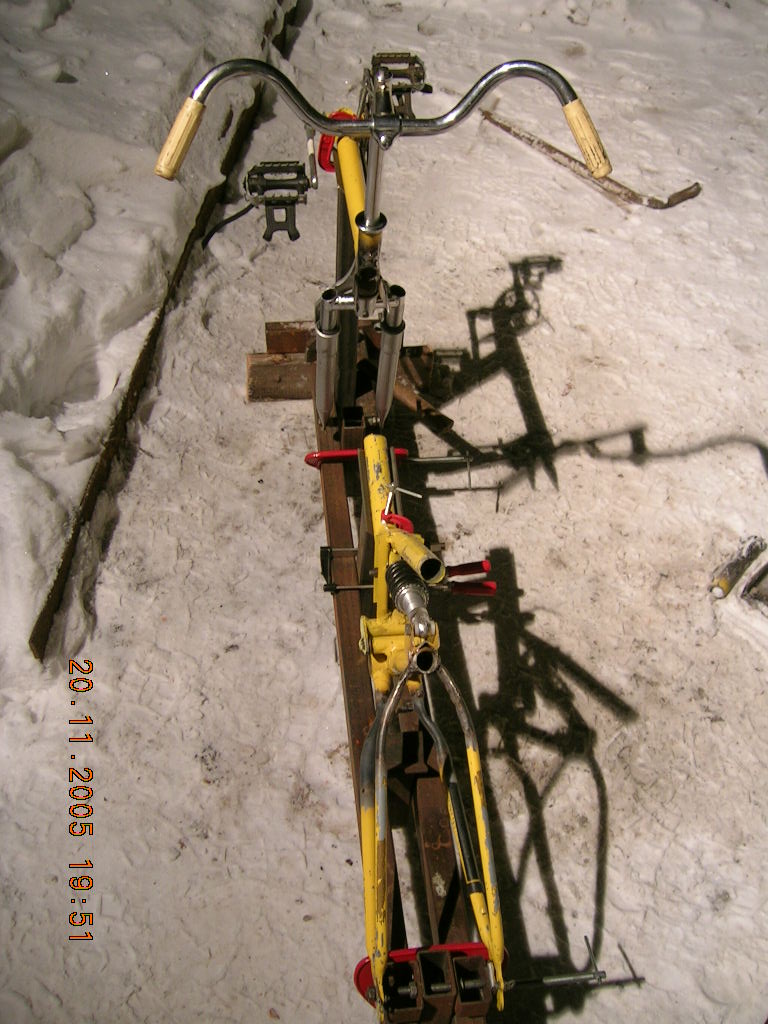

Аппарат вчерне собран. Именно тогда я столкнулся с одной из проблем, которые получаются, когда ставишь большие колеса вкупе с подвеской на раму с относительно невысоким сиденьем - корона вилки мешает прохождению цепи.


А так, аппаратик получился интересным, жаль только, что его не удалось обкатать - неожиданно уехал в Москву! :)


_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Недоделанный желтый брат "Черной пантеры"
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Пн дек 06 2010 07:58
Не в сети
Балабол
Аватара пользователя

Зарегистрирован: Вс окт 14 2007 10:04
Сообщения: 9350
Откуда: Москва
Благодарил (а): 981 раз.
Поблагодарили: 409 раз.
Моя велотехника: ДЕЙСТВУЮЩАЯ.

Скоростной велостеппер Unicab Bike S&G Н75.

Лигерад Ринцлер Modulator НГ65.

Лигерад Ринцлер Concept НГ17.

Японский шоссейный велосипед
Отес Alpha LC, с приводом повышенной
мощности SDV "Авалон".
-------------------------

РАНЕЕ ЭКСПЛУАТИРОВАЛ.

Три лигерада различных схем:
AV55, AV57 и чешский Azub Ibex (Василич).

Велосипеды с
экспериментальными обтекателями.
"Барс9т", "AV2010".

И велостепперы:
Streetstepper sport, 3G и Brizon.
Имя: Дмитрий
hof писал(а):
А так, аппаратик получился интересным, жаль только, что его не удалось обкатать - неожиданно уехал в Москву! :)


Так что же получается, ты, с тех прекрасных времён, так и не заехал в Нижневартовск? :shock:

_________________
Хорошо, что есть КОНТЕНТ!
Только он приобщает к Непостижимому. :-)
Пр. Гамидова, 18 |секция 2|, Газопроводная, 2а
и другие объекты Махачкалы - лучшие места на Земле!!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Недоделанный желтый брат "Черной пантеры"
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Пн дек 06 2010 09:25
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Заезжал, но было мало времени что-либо делать.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Недоделанный желтый брат "Черной пантеры"
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вт фев 22 2011 19:18
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
И ты его там бросил?
Может кому из местных на растерзание отдать?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Недоделанный желтый брат "Черной пантеры"
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вт фев 22 2011 19:19
Куратор темы
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Местных нет, бросил там, да.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
