 Заголовок сообщения: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Сб ноя 13 2010 20:47
Куратор темы
Не в сети
Интересующийся
Аватара пользователя

Зарегистрирован: Вт сен 28 2010 16:30
Сообщения: 32
Откуда: г. Тамбов
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Моя велотехника: Веломобили 6шт.1создал1990г.Лигерады "Эпсилон","Эпсилон2", "Эпсилон версия", "Moon Wind".

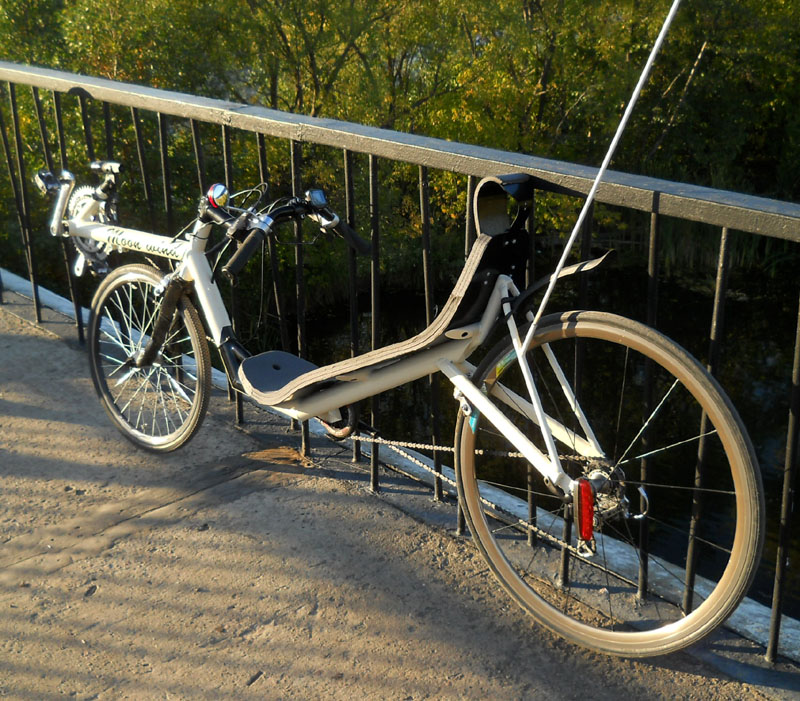

Лигерад Moon Wind (Лунный Ветер), конструктор Вадим Дунаев, г. Тамбов
Краткие технические характеристики:
База: 1380 мм.
Высота каретки: 560 мм.
Расстояние от нижней точки сидения до земли: 340 мм.
Высота без флажка: 910 мм.
Количество передач – 2х9=18
Ведущие звёздочки 52 и 39 зубов.
На заднем колесе 9 звездочек с шоссейным набором 11- 23 зуба.
Средняя скорость: 30км/час.
Максималь в пределах 57 км/час.
Угол наклона передней вилки: 67 градусов.
Угол наклона спинки сидения к горизонту:25 градусов
Вес15кг




Последний раз редактировалось Moon Wind Вс ноя 14 2010 22:02, всего редактировалось 2 раз(а).

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Сб ноя 13 2010 21:27
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Чт фев 25 2010 03:19
Сообщения: 206
Откуда: г.Воронеж
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Моя велотехника: Йа думаю
масса какая?

_________________
Люблю нестандартные решения стандартных проблем.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Сб ноя 13 2010 23:19
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11237
Откуда: Москва-Ногинск
Благодарил (а): 90 раз.
Поблагодарили: 556 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Всё-таки, как оно без подвески по не очень хорошим дорогам?
Есть чертёж с ключевыми размерами?
Как решён конфликт "шатуны/пятки/цепь/переднее колесо"?
Судя по подголовнику - лигерад не предназначен для езды в шлеме?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 10:41
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/
Вес полностью снаряжённого аппарата: 15,6 кг.






Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 11:52
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср июл 02 2008 11:30
Сообщения: 1670
Благодарил (а): 31 раз.
Поблагодарили: 53 раз.
Имя: Игорь
Изящный аппарат.
Про синий,на переднем плане,с лева,на 2 фотке(девушка пилот) расскажешь?Или уже где то я упустил описание.?

_________________
Губит людей отсутствие идей (мудрость)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 12:01
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9717
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 600 раз.
Поблагодарили: 1246 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Красивый аппарат! :)
Рулевая колонка на клеммах - это бесспорный зачот!

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 12:15
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/
Цитата:
Про синий,на переднем плане,с лева,на 2 фотке(девушка пилот) расскажешь?Или уже где то я упустил описание.?

viewtopic.php?f=46&t=1478

материал о нём в работе, самая удобная кракозябра на которой легко и приятно ездить.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 13:35
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб окт 02 2010 17:30
Сообщения: 279
Откуда: Запорожье
Благодарил (а): 17 раз.
Поблагодарили: 27 раз.
Моя велотехника: Даухильный байк Viktor "Dream". http://picasaweb.google.com/11789952959 ... directlink
Первый прилично сделанный аппарат на этом сайте, поздравляю!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 14:23
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср июл 02 2008 11:30
Сообщения: 1670
Благодарил (а): 31 раз.
Поблагодарили: 53 раз.
Имя: Игорь
Сидение зрительно несколько тяжеловато,по 4 фотке(первой во втором посту автора презинтации),я подумал что оно с многослойной доски-фанеры,в 3 пальца толщиной))).Мягкий "верх" со светлого материала думаю нивелировал эту оптическую иллюзию и более гармонично смотрелся.Согласен частично с viktormtb(заполни свой профиль,город хотя б),приличный конструктив.

Добавлено через 3 минуты:
"Синий длинобазник"--это тоже вел Вадима Дунаева? http://velomobile.org/forum/viewtopic.p ... 5#p4701795
у него (вела)нету своего имени?

_________________
Губит людей отсутствие идей (мудрость)


Последний раз редактировалось palych Вс ноя 14 2010 16:14, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 15:33
Не в сети
Балабол
Аватара пользователя

Зарегистрирован: Вс окт 14 2007 10:04
Сообщения: 8706
Откуда: Москва
Благодарил (а): 900 раз.
Поблагодарили: 387 раз.
Моя велотехника: ДЕЙСТВУЮЩАЯ.

Лигерад Ринцлер Modulator НГ65.

Лигерад Ринцлер Concept НГ17.

Японский шоссейный велосипед
Отес Alpha LC, с приводом повышенной
мощности SDV "Авалон".
-------------------------

РАНЕЕ ЭКСПЛУАТИРОВАЛ.

Три лигерада различных схем:
AV55, AV57 и чешский Azub Ibex (Василич).

Велосипеды с
экспериментальными обтекателями.
"Барс9т", "AV2010".

И велостепперы:
Streetstepper sport, 3G и Brizon.
Имя: Дмитрий

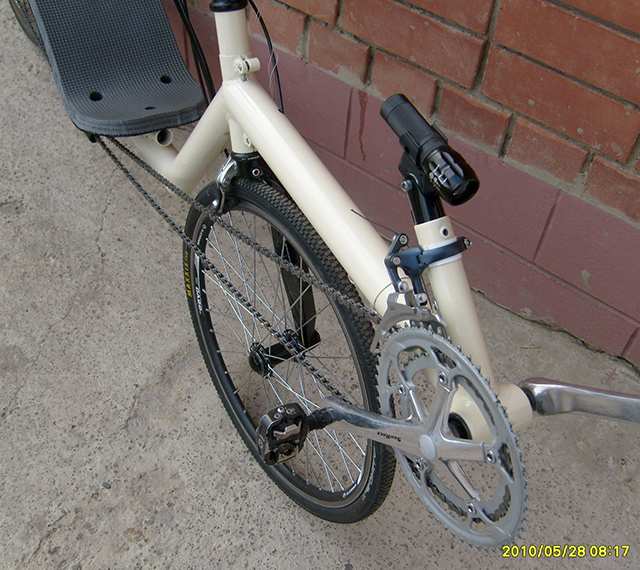

Непонятно, ЧТО происходит с рулевым стаканом?! :shock:
И какая ВИЛКА! :shock: Понятно, чтобы с цепью не конфликтовало,
но переднее колесо держится буквально "на волоске". На ровном, деревянном треке может и не погнётся, а по ямам :? ...

_________________
Хорошо, что есть КОНТЕНТ!
Только он приобщает к Непостижимому. :-)
Пр. Гамидова, 18 |секция 2|, Газопроводная, 2а
и другие объекты Махачкалы - лучшие места на Земле!!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 15:39
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср июл 02 2008 11:30
Сообщения: 1670
Благодарил (а): 31 раз.
Поблагодарили: 53 раз.
Имя: Игорь
Не нашел в тех описании радиус разворота или угол поворота передней вилки(или колеса).Надо б все эти строчки как то унифицировать,стандартизировать.

Добавлено через 2 минуты 43 секунды:
Да и диаметр всех колес тоже б...

_________________
Губит людей отсутствие идей (мудрость)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 15:54
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/
Подробное описание аппарата будет несколько позднее...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 16:11
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср июл 02 2008 11:30
Сообщения: 1670
Благодарил (а): 31 раз.
Поблагодарили: 53 раз.
Имя: Игорь
ок,....блин,ну как фирменный)))) и не скажешь что делался "на коленке".

_________________
Губит людей отсутствие идей (мудрость)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 18:19
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9717
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 600 раз.
Поблагодарили: 1246 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Когда я приезжал, консольной вилки еще не было!
http://velomobile.org/gallery/dunaevrec ... /moonwind#

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 18:50
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Ср июл 02 2008 11:30
Сообщения: 1670
Благодарил (а): 31 раз.
Поблагодарили: 53 раз.
Имя: Игорь
На одной фотке в этой ветке(2-я)--её нет,на других--есть.

_________________
Губит людей отсутствие идей (мудрость)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 19:35
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/
Цитата:
Когда я приезжал, консольной вилки еще не было!

Её уже не было. У Вадима стояло три вилки.
Первая - консольная, две другие - классические двухперьевые.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 19:58
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт янв 08 2010 17:56
Сообщения: 1435
Откуда: Красноярский
Благодарил (а): 55 раз.
Поблагодарили: 105 раз.
Моя велотехника: То, о чем и упоминать не стоит
Действительно аккуратный :) Его стихия - скорость! А не ямы-кочки и крутые повороты, про которые тут спрашивают :wink:


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 20:48
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/
Лигерад Moon Wind (Лунный Ветер) в обиходе - Луноход, конструктор Вадим Дунаев, г. Тамбов
История создания, технические особенности и эксплуатация.
Подробнее:
http://luchistoe.ru/index.php?option=co ... 0&Itemid=1



Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 21:29
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9717
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 600 раз.
Поблагодарили: 1246 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Безусловно, очень интересный рассказ, жаль только, что не на этом сайте...

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад Moon Wind, Дунаев, г. Тамбов
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Вс ноя 14 2010 22:15
Куратор темы
Не в сети
Интересующийся
Аватара пользователя

Зарегистрирован: Вт сен 28 2010 16:30
Сообщения: 32
Откуда: г. Тамбов
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Моя велотехника: Веломобили 6шт.1создал1990г.Лигерады "Эпсилон","Эпсилон2", "Эпсилон версия", "Moon Wind".
Shuriken писал(а):
Всё-таки, как оно без подвески по не очень хорошим дорогам?
Есть чертёж с ключевыми размерами?
Как решён конфликт "шатуны/пятки/цепь/переднее колесо"?
Судя по подголовнику - лигерад не предназначен для езды в шлеме?

Подголовник на новом лигераде будет ниже.Конфликта нет.Опыт все решает.А дороги унас хорошие.

Добавлено через 9 минут 30 секунд:
kab писал(а):
Цитата:
Когда я приезжал, консольной вилки еще не было!

Её уже не было. У Вадима стояло три вилки.
2консольные последняя - классическая двухперьевая.


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 29 ]  На страницу 1, 2  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
cron
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.165s | 20 Queries | GZIP : On ]
