 Заголовок сообщения: веломобиль "Вишенка"
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Сб ноя 21 2009 23:31
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/

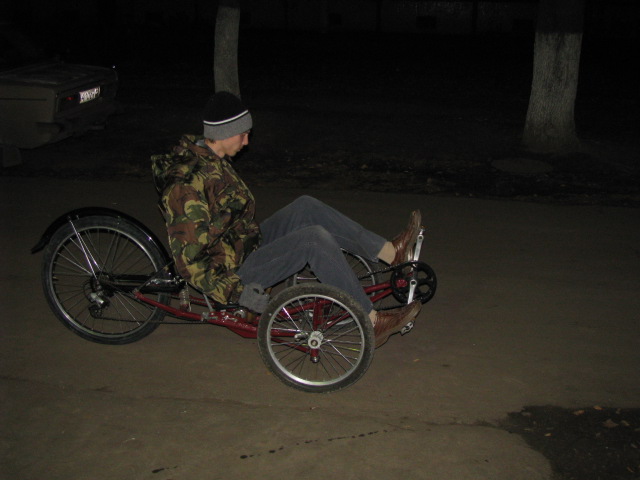

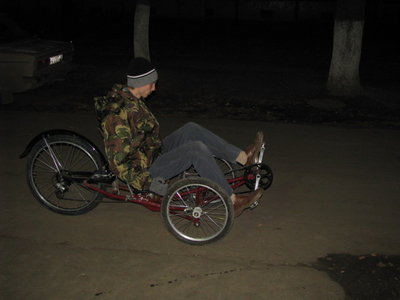

Помещаю фото веломобиля Вишенка. Классической компановки. Пока идет процесс отладки и настройки аппарата. На фото мой сын Валентин.


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Вс ноя 22 2009 06:56
хороший вариант компоновки задней подвески
фотки ближе и качественней если можно.


Вернуться к началу


 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вс ноя 22 2009 13:38
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Демон писал(а):
фотки ближе и качественней если можно.


Взято отсюда:
http://www.velomobil.nm.ru/russian_experience/jesik/

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобиль Вишенка
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вс ноя 29 2009 23:38
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/

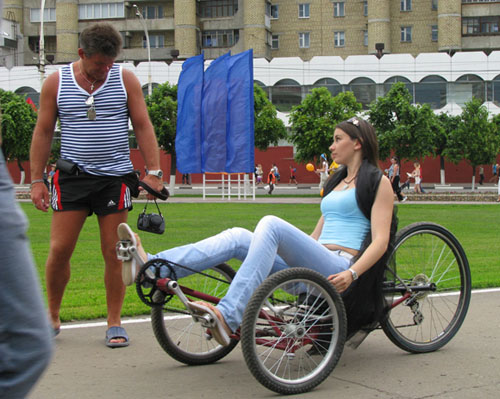

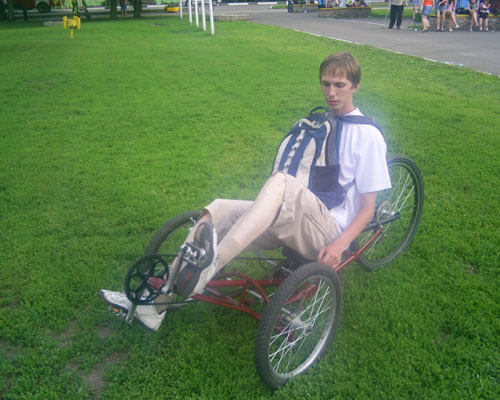

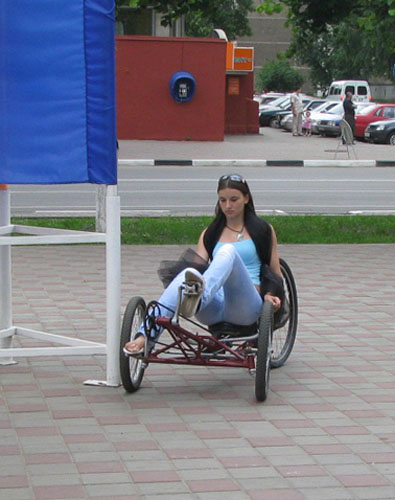

Выкладываю несколько летних фоток веломобиля.


Вложения:
вишенка багажник нужен.jpg
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Ср дек 02 2009 00:05
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11420
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Красивое решение подверски, но не слишком ли малого радиуса получается дуга, описываемая колесом?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Ср дек 02 2009 23:18
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/

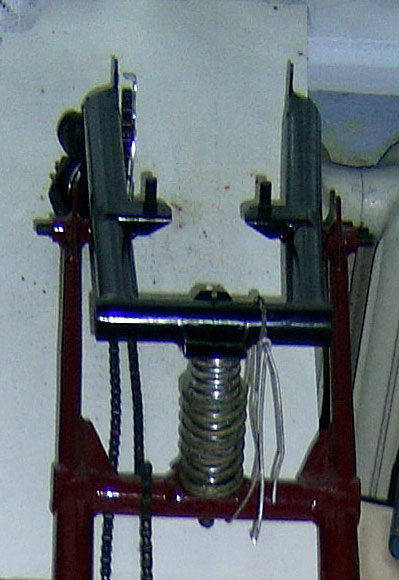

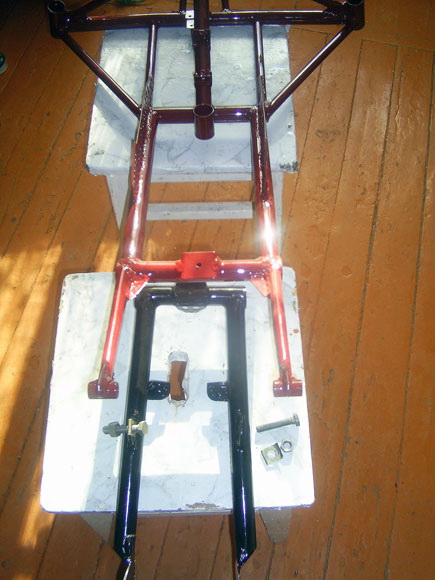

Самое оно, как говорится.ход подвески оптимальный,
пробовали разные соотношения длин рычагов и остановились на этом соотношении.
И жесткость достаточная и хода подвески хватает вполне ездить ппо любым дорогам.
Подвеска собрана на резьбовых втулках резьба М10 шаг 1, подобная подвеска применялась на Львовских мопедах, типа Верховина.
Очень проста в изготовлении и надёжна в работе.
Пружины в подвеске разной жесткости и направления навивки, при работе подвески её раскачки практически нет.


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Ср дек 02 2009 23:26
Не в сети
Активно интересующийся

Зарегистрирован: Вт ноя 15 2005 18:17
Сообщения: 1991
Откуда: г.Москва
Благодарил (а): 25 раз.
Поблагодарили: 58 раз.
Моя велотехника: трайки;"Шарик", "Тузик"; "Бобик "; "Тема";"Вертолет с №1 по №5 "
Лигерады" "Хriwa" "БигВилли"
Какие трубы ?
А когда про подшипники выйдет статья?

_________________
Простота конструкции залог реальности воплощения.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Чт дек 03 2009 18:57
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/
Трубы 28х1,5 мм, тонкие - 18х1,5 мм, статья в стадии дописания и оформления.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Вт фев 09 2010 04:09
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/

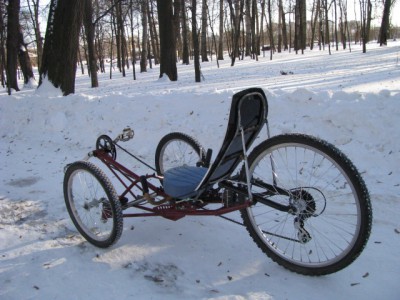

Зима, время покатушек! Хорошие морозы, укатанный плотный снег, сто двадцать шурупов и старая покрышка - всё что нужно чтобы ведущее колесо и цеплялось и останавливалось где угодно. А вообще - правда кайф! Давно щенячьего восторга не испытывал!


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Вт фев 09 2010 14:00
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2228
Откуда: Геленджик
Благодарил (а): 541 раз.
Поблагодарили: 419 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
Имя: Александр
kab писал(а):
Подвеска собрана на резьбовых втулках резьба М10 шаг 1, подобная подвеска применялась на Львовских мопедах, типа Верховина.
.


Вот она, тайна Золотого Ключика!! Покажи втулки покрупнее, пож-та. Поздравуха с окончанием!

_________________
Время собирать... веломобили!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Вт фев 09 2010 16:52
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11420
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
alex писал(а):
Вот она, тайна Золотого Ключика!!

Валы втулок и конуса. Люфт выбирается натягом резьбы. Идея гениальная в своей простоте.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Пт фев 12 2010 00:05
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/
Я вот тут про шипование ведущего колеса на мобиле написал...
http://luchistoe.ru/index.php?option=co ... 5&Itemid=1


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Сб фев 20 2010 12:26
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/

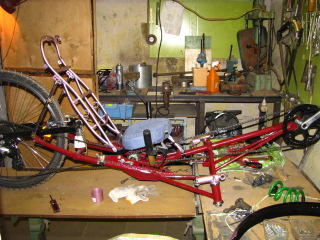

Оказался по случаю в Москве со своим веломобилем. Честично пришлось доделывать его в домашних условиях. Не очень трудно, но долго. Спасибо Сане Шурикену за участие, Спасибо Ульяновскому, за помощь. Веломобиль удалось вчера к 11 вечера доделать в его мастерской. Буду сегодня пытаться прорваться на Велопарк2010, в любом случае планирую быть там завтра часов с 10, приглашаю всех на покатушки. Контактный телефон - 89167365546. Отзовётся девушка Настя, а я где-то рядом. Всем удачи. Жду.


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Сб фев 20 2010 12:52
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11420
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Да здравствует Ульяновский самый лучший помощник всем иногородним старший товарищ и великий учитель!!!!!!!!!!!

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Сб фев 20 2010 21:20
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/

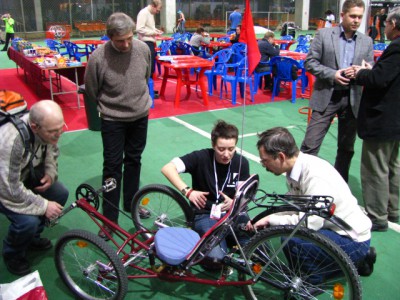

На выставку попали, на Растобайковский конкурс, увы, опоздали, но всё было очень здорово!


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Пн фев 22 2010 13:23
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/

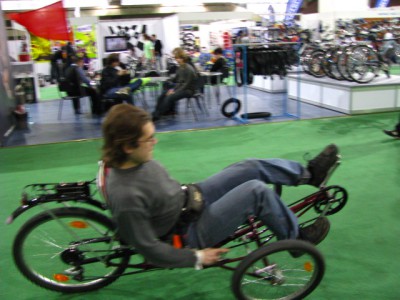

Выставка закончилась. Жизнь продолжается. На выставке веломобиль ездил практически постоянно. Единственное повреждение - оторвали тормозную рукоятку, пришлось перебросить тормозной трос на переключатель передач. Забавно, но покатушки это не остановило. После окончания выставки веломобиль перегнали своим ходом На Башиловку. У аппарата началась новая жизнь. Всем Удачи.


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобилm Вишенка
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Пн фев 22 2010 22:10
Не в сети
УпорноДолгоАктивно Интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 19 2005 18:32
Сообщения: 2228
Откуда: Геленджик
Благодарил (а): 541 раз.
Поблагодарили: 419 раз.
Моя велотехника: viewtopic.php?f=11&t=3064 рикши и другая велотехника
Имя: Александр
Молодец, Аександр! Поздравляем, завидуем! Не каждому нашему "детищу" уготована такая долгая жизнь! Alex

_________________
Время собирать... веломобили!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобиль "Вишенка"
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Пн мар 29 2010 12:59
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/
Велопарк 2010, про "Вишенку" и не только...
http://luchistoe.ru/index.php?option=co ... 5&Itemid=1


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобиль "Вишенка"
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Пн мар 29 2010 16:45
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11420
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Интересно, на ТТ 2010 ВВ разрешит тому, кому достанется Вишенка, поменять заднюю покрышку? ;)

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: веломобиль "Вишенка"
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Пн мар 29 2010 19:18
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/
Саня! Всё нормально, я её сам на лето поменяю! И в ТТ аппарат не из последних будет!


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 30 ]  На страницу 1, 2  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.155s | 23 Queries | GZIP : On ]
