 Заголовок сообщения: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Пт ноя 13 2009 01:04
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/

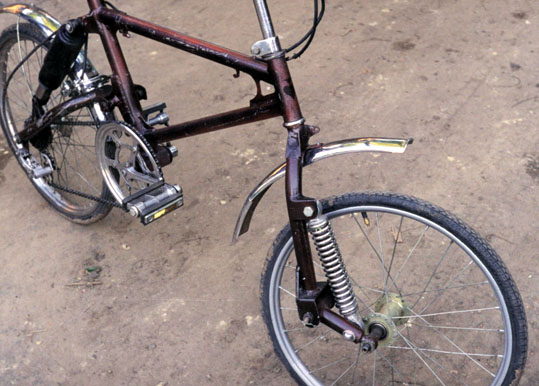

Всем привет! подробнее об этом аппарате можно прочитать:http://luchistoe.ru/index.php?option=com_virtuemart&page=shop.browse&category_id=83&Itemid=1


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Пт ноя 13 2009 12:20
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11365
Откуда: Москва-Ногинск
Благодарил (а): 94 раз.
Поблагодарили: 584 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Да...... О таком явлении, как "кикбэк", вы тогда не знали ещё? Хотя 1994 год, конечно... Тогда и на МТВ-то подвеска толком не была разработана...

Вопросы по консольным колёсам (может, и в тысячный раз, но всё же)
1. диаметры (и материал) осей, скособ их заделки в маятники?
2. Материал, размеры, сечения маятников? Не скручивало ли их вокруг продольно оси?
3. Из чего делалась ведущая втулка?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Пт ноя 13 2009 12:49
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9745
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
А шо такое - "кикбэк"?

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Пт ноя 13 2009 12:56
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11365
Откуда: Москва-Ногинск
Благодарил (а): 94 раз.
Поблагодарили: 584 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Пля... норкоромана почитай, там много про теорию задней подвески. Веломанию почитай, только вменяемых, а не флудерастов.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Пт ноя 13 2009 13:06
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9745
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Прочитал уже, Саша, прочитал...

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Пт ноя 13 2009 13:52
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/
Коротко по консольным осям и втулкам.
Оси на переднем и заднем колесах одинаковые.
Посадочный диаметр подшипника 15 мм. В передних колесах это подшипники 60202,60102, в ведущей втулке «миллионник» с размерами – 28х15х7.
Корпус ведущей втулки - первый вариант: алюминиевый корпус под навертываемую трещетку, выпрессовываются чашки, гильзуется и растачивается под посадочный размер 28 мм.
Корпус ведущей втулки - второй вариант - тот что на фото - стальная сварная втулка по размерам как стандартная, под навертываемую трещетку под подшипники 60102.
Оси – сталь 45, 40-45 НRC, Хим Окс прм, или цинк 9-15 микрон, шлифовка посадочных мест под подшипники после покрытия.
Маятник задний: сталь 20, 28х1,5, скручиваний замечено не было все брала на себя подвеска.
Передняя вилка – сталь 20, 32х1,5, не скручивало.
Заделка в маятник – конусное крепление чертежи аналогичных узлов можно посмотреть : http://velomobil.nm.ru/builders_corner/trailor/
Подробнее по консолям сейчас дописываю статью. Скоро выложу на сайте.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Пт ноя 13 2009 17:51
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11365
Откуда: Москва-Ногинск
Благодарил (а): 94 раз.
Поблагодарили: 584 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Спасибо, всё ясно! Ещё - у передней вилки нога - это самодельная гнутая труба или половинка обычной МТВ вилки?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Пт ноя 13 2009 17:54
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9745
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Гы! У передней вилки нога - половинка спинки кровати, а не "гнутая половинка вилки".

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Пт ноя 13 2009 22:08
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/
Гы! Точно! Истина глаголет устами Олега! Спинка от кровати! специально отрезал кусок, таскал в заводе на спектральный анализ, там покрутили и сказали, что ближе всего по составу - Сталь 20. Прелестный кстати материал, очень рекомендую самодельщикам у кого трубогиба нет. :lol:


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Сб ноя 14 2009 00:31
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11365
Откуда: Москва-Ногинск
Благодарил (а): 94 раз.
Поблагодарили: 584 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Интересно, а трубы от полотенцесушителей подойдут? :dance:
(33х2)

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Пн ноя 16 2009 22:10
Не в сети
Конструктор
Аватара пользователя

Зарегистрирован: Вт авг 30 2005 13:09
Сообщения: 689
Откуда: г. Тамбов
Благодарил (а): 14 раз.
Поблагодарили: 76 раз.
Моя велотехника: Тамбовские веломобили:
http://velomobil-tambov.ru/
Про полотенцесушители ничего определенноего сказать не могу. Но у нас применяют довольно простой способ узнать, чего можно ждать от труб из неизвестного материала. Свариваем трубы, как показано на схеме под углом в 90 градусов, затем вставляем внутрь труб толстые прутья и скручиваем, чтобы трубы стали параллельны. И все сразу же становится понятно, где идут деформации и разрушения. Сразу наглядно видно, как поведет себя узел под нагрузкой. Удачи.


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Вт ноя 17 2009 13:34
Не в сети
Активно интересующийся

Зарегистрирован: Вт июн 02 2009 14:42
Сообщения: 226
Откуда: Томск, РФ
Благодарил (а): 30 раз.
Поблагодарили: 14 раз.
Моя велотехника: Лигерад "Кетаец"
viewtopic.php?f=11&t=3676
Лигерад "Железный Бендер"
viewtopic.php?f=46&t=4201
kab писал(а):

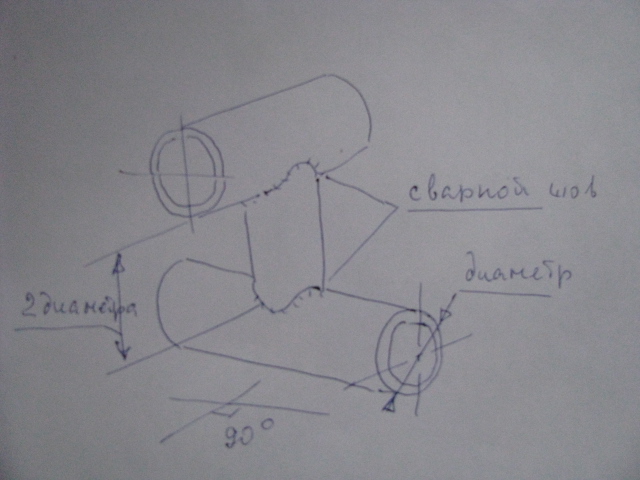

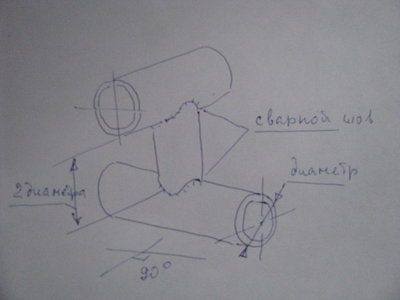

Свариваем трубы, как показано на схеме под углом в 90 градусов, затем вставляем внутрь труб толстые прутья и скручиваем, чтобы трубы стали параллельны.

Интересный экспресс-тест. Надо будет попробовать.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Сб ноя 21 2009 22:20
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб авг 15 2009 23:46
Сообщения: 2507
Откуда: харьков
Благодарил (а): 36 раз.
Поблагодарили: 87 раз.
Моя велотехника: два длиннобазых лигерада.\черный и красный\-- 2006 и 2007год.второй назвал\в шутку\--раздолбайком.в 2007 сделал трайк.в 2009 еще три. называю по цвету---синий красный .серебристый и зелененький.

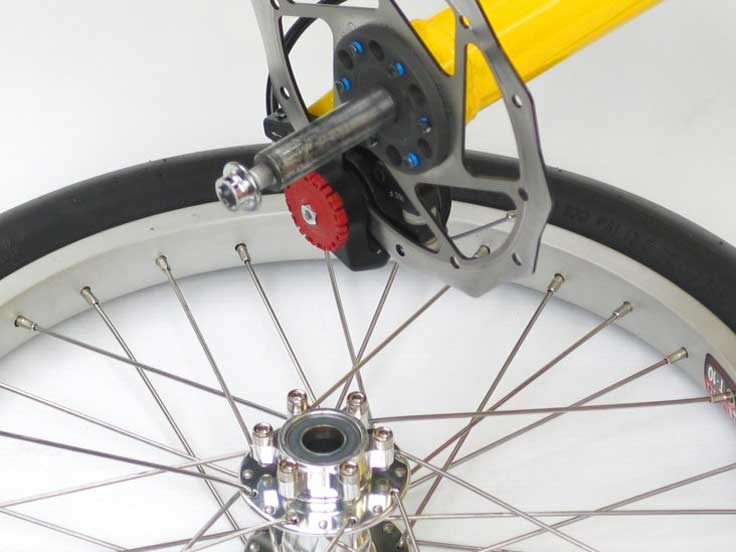

нашел способ сделать колесо с дисковым тормозом быстросъёмным.


Вложения:

_________________
Мой личный сайт (новый) - http://velomobily.at.ua/
Мой Канал на Ютуб - https://www.youtube.com/channel/UC4opyB ... ysH1I5pD2Q
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Сб ноя 21 2009 23:11
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11365
Откуда: Москва-Ногинск
Благодарил (а): 94 раз.
Поблагодарили: 584 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
А люфт колеса на оси будет же!

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Вс ноя 22 2009 00:22
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9745
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Люфта может и не быть. За идею - 5 баллов!

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Вс ноя 22 2009 02:08
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11365
Откуда: Москва-Ногинск
Благодарил (а): 94 раз.
Поблагодарили: 584 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Да, идея красивая.
*Вспоминает опупею по разборке аскета в Тотьме*

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: полноподвесный велосипед с консольным креплением колес
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Пн ноя 23 2009 13:23
Не в сети
Интересующийся

Зарегистрирован: Пт авг 28 2009 10:52
Сообщения: 33
Откуда: Тюмень
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Спасибо за фото

Я именно так хотел ставить свои консоли при апрейде на дисковые тормоза, но были сомнения по поводу надежности, сейчас вижу, что идея моя подтверждается )

_________________
Молодой неопытный самодельщик, сильно не бейте Х-) ибо "перо острей меча".
Влад, 23г.

Верую в Ваш оптимизм, хоть и сокрытый пессимизом, называемым реализмом


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 17 ]


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.143s | 21 Queries | GZIP : On ]
