 Заголовок сообщения: Front tilt suspension
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Вт май 22 2012 15:12
Не в сети
Интересующийся

Зарегистрирован: Вс янв 15 2012 11:43
Сообщения: 15
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Моя велотехника: barstool.narod.ru
Сопсна девайс. Кто был на параде Let`s bike видел.

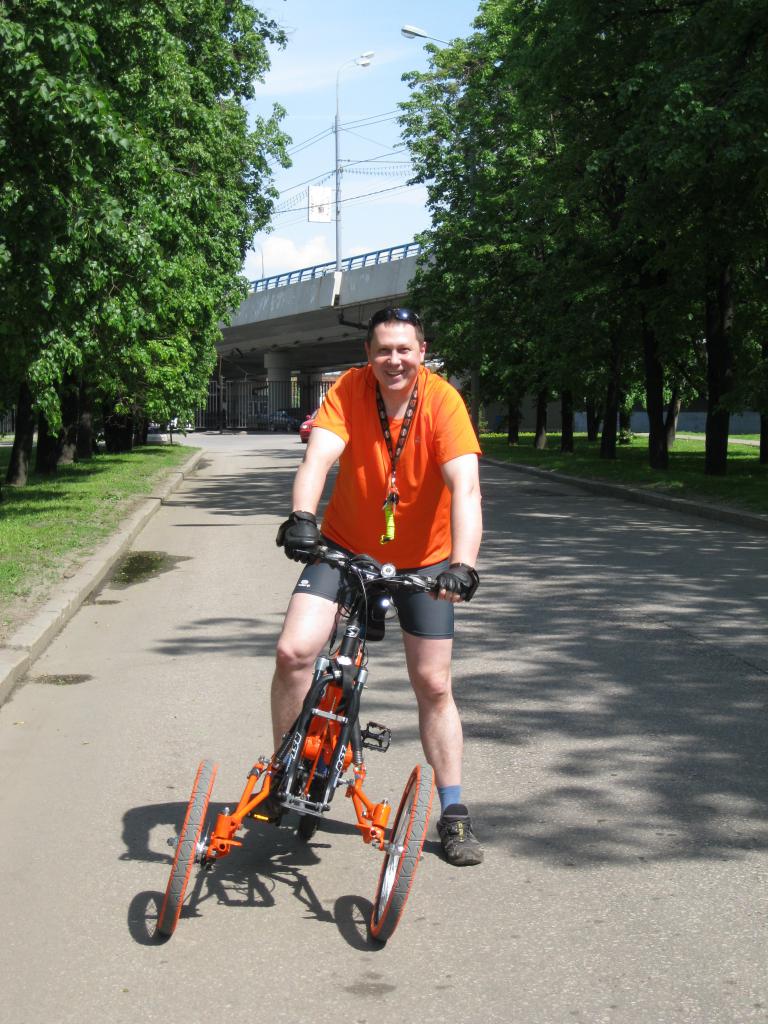

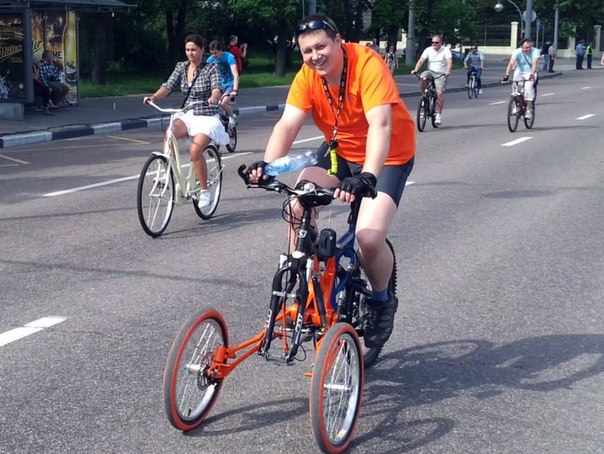

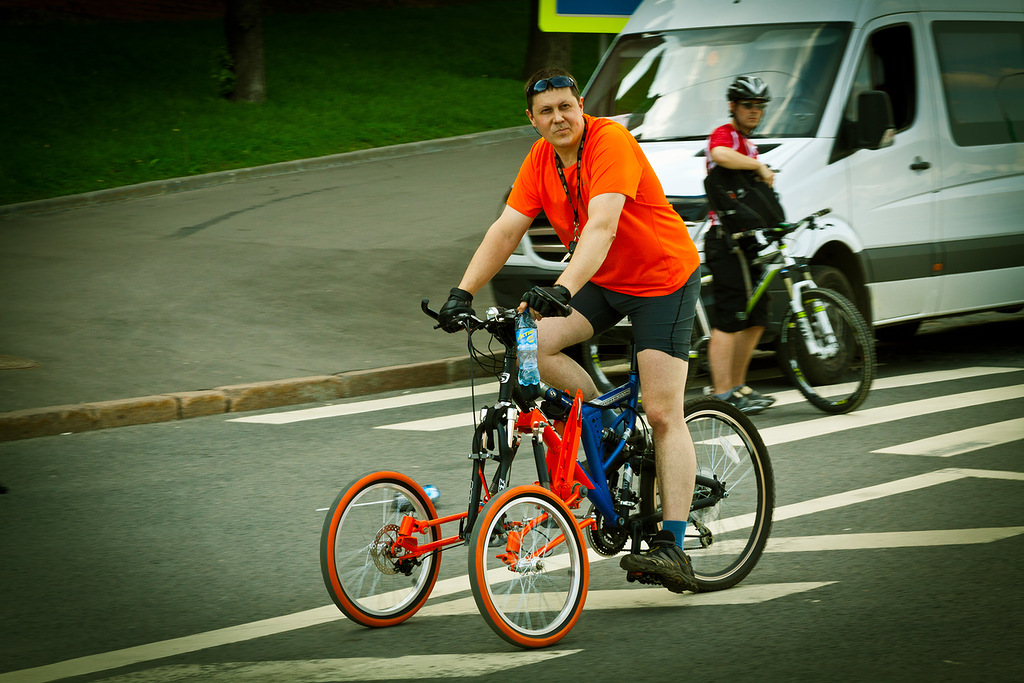

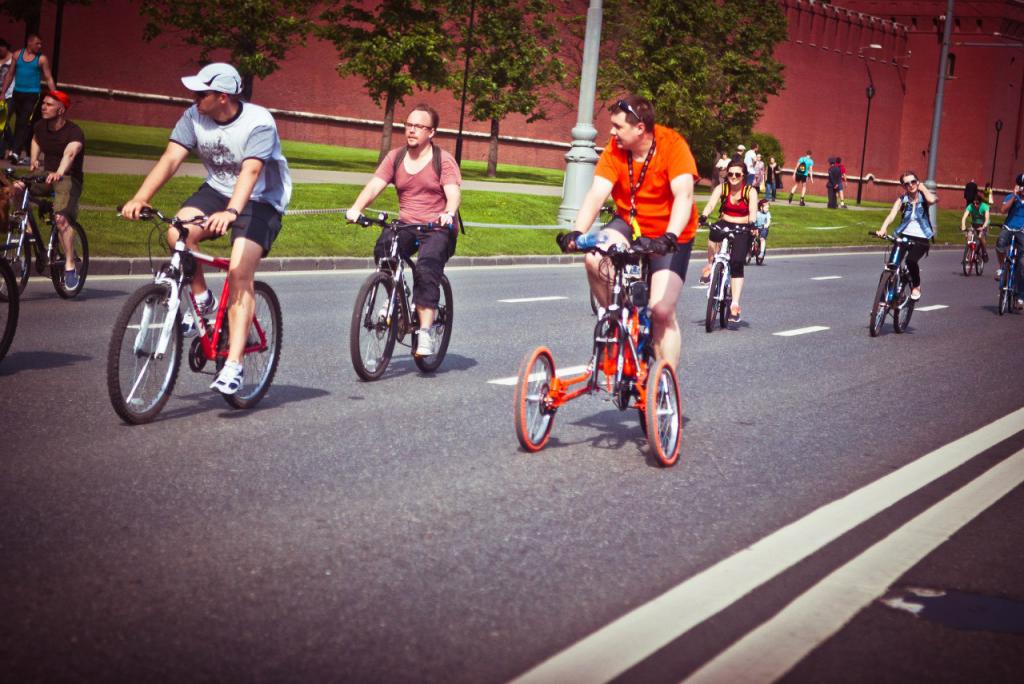

Кто не видел -вот фотки. Этот тип подвески как вы знаете TILT FRONT SUSPENSION.

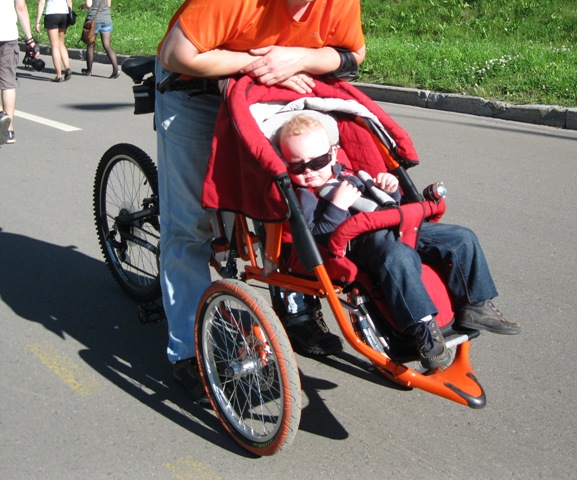

Это скоростная приставка к велосипеду для детей. Между передними колесами крепится детское сидение (НЕ ВЕЛО убожество!) и все остальное. Фотки с детским креслом будут чуть позже, а щас - ходовая.
Колеса наклоняются в сторону поворота, езда - как на обычном двухколесном велике. Но стоит сам.
Ездить можно так же быстро как и на обычном веле. То еть - не вертикально. как все детские велосипеды - коляски.
С уважением,
LIST


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Front tilt suspension
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Вт май 22 2012 15:33
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Очень интересный девайс!

С нетерпением жду продолжения.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Front tilt suspension
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вт май 22 2012 15:52
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб дек 05 2009 13:36
Сообщения: 732
Откуда: Россия, Дагестан,г. Дербент
Благодарил (а): 102 раз.
Поблагодарили: 107 раз.
Моя велотехника: Длиннобазный лигерад "Патриот"
Имя: Руслан
ОЧ понравилось!!!

_________________
Когда я вижу взрослого человека на велосипеде - я спокоен за судьбу человечества -Герберт Джордж Уэллс


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Front tilt suspension
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вт май 22 2012 17:58
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11365
Откуда: Москва-Ногинск
Благодарил (а): 94 раз.
Поблагодарили: 584 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Масса, габарит по ширине, цена вопроса?

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Front tilt suspension
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вт май 22 2012 19:52
Не в сети
Интересующийся

Зарегистрирован: Вс янв 15 2012 11:43
Сообщения: 15
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Моя велотехника: barstool.narod.ru
Цена вопроса: - насколько руки откуда растут. Вот например у токаря заказать стаканы для подшипников - 1000 руб пара. Ну 600, хорошо, уговорили.
Я же трубки сам сворачивал и сваривал - получается бесплатно... (цена 2-х кусочков трубы 110 мм не поддается измерению)
Покупное только: Подшипники, 2 тяги, колеса В СБОРЕ, дисковый тормоз... ну и металл соотв. + расходка по металлообработке.
Вывод - по цене - недорого. (Как там Фил сказал - копеешные)
Вес:
Это макет из конструкционной стали. Тяжелый, говорю сразу. ну в наших с вами соизмерениях. Если заказывать детали у токаря из алюминия и варить аргоном - вес меньше, цена выше в разы.
Я на велике на дальняк не езжу, только по воробьевым с ребенком гуляю, поэтому мне вес не так важен, как для туристических целей. (это на мотике у меня каждый грамм на счету. Я даже новые колодки запасные не беру - только наполовину сточенные.. Ну это так, для глубоко знающих и ездящщих)
Габарит: 560 мм по осям колес, что бы въезжал по пандусам в переходах. Это главное было!
С уважением,
LIST
Сайт с предыдущей фигней: barstool.narod.ru


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Front tilt suspension
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Вт май 22 2012 21:09
Не в сети
Активно интересующийся

Зарегистрирован: Вт мар 10 2009 23:36
Сообщения: 517
Откуда: ближняя подМосква, ЗАО
Благодарил (а): 12 раз.
Поблагодарили: 24 раз.
Моя велотехника: три собственноручно собранных МТВ, прицеп типа Воb. Электробайк 2шт
Имя: Павел
пока не разжевал, думал покупная приставка...
А можно более подробные фото? :) и если несложно какие подшипники, какие тяги и где приобретал.. :)

_________________
Гоняюсь за ветром по волнам на доске, потребляю адреналин на скорости за рулем, женат на работе :)))


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Front tilt suspension
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Ср май 23 2012 00:07
Не в сети
Интересующийся

Зарегистрирован: Вс янв 15 2012 11:43
Сообщения: 15
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Моя велотехника: barstool.narod.ru
Да все просто - наши российские автозапчасти... 2 колесных двухрядных подшипника передней подвески ваз 2108-09, пару рулевых тяг от какой то советской хрени.
Правда вот трубы хромомолибденовые, нашел от старых скутеров :))
С уважением,
LIST


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Front tilt suspension
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Ср май 23 2012 01:15
Не в сети
Активно интересующийся

Зарегистрирован: Вт мар 10 2009 23:36
Сообщения: 517
Откуда: ближняя подМосква, ЗАО
Благодарил (а): 12 раз.
Поблагодарили: 24 раз.
Моя велотехника: три собственноручно собранных МТВ, прицеп типа Воb. Электробайк 2шт
Имя: Павел
присмотрелся к фоткам- вилка на всей этой конструкции выглядит как пятое колесо...
найди кусок рулевой трубы от убитой стальной вилки , приделай рулевой вал с крестовиной от машины и получишь еще выйгрыш в весе и дизайне! :)

да, а аммо от чего? только аммо или там еще пружины где-то спрятаны?

_________________
Гоняюсь за ветром по волнам на доске, потребляю адреналин на скорости за рулем, женат на работе :)))


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Front tilt suspension
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Ср май 23 2012 11:38
Не в сети
Интересующийся

Зарегистрирован: Вс янв 15 2012 11:43
Сообщения: 15
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Моя велотехника: barstool.narod.ru

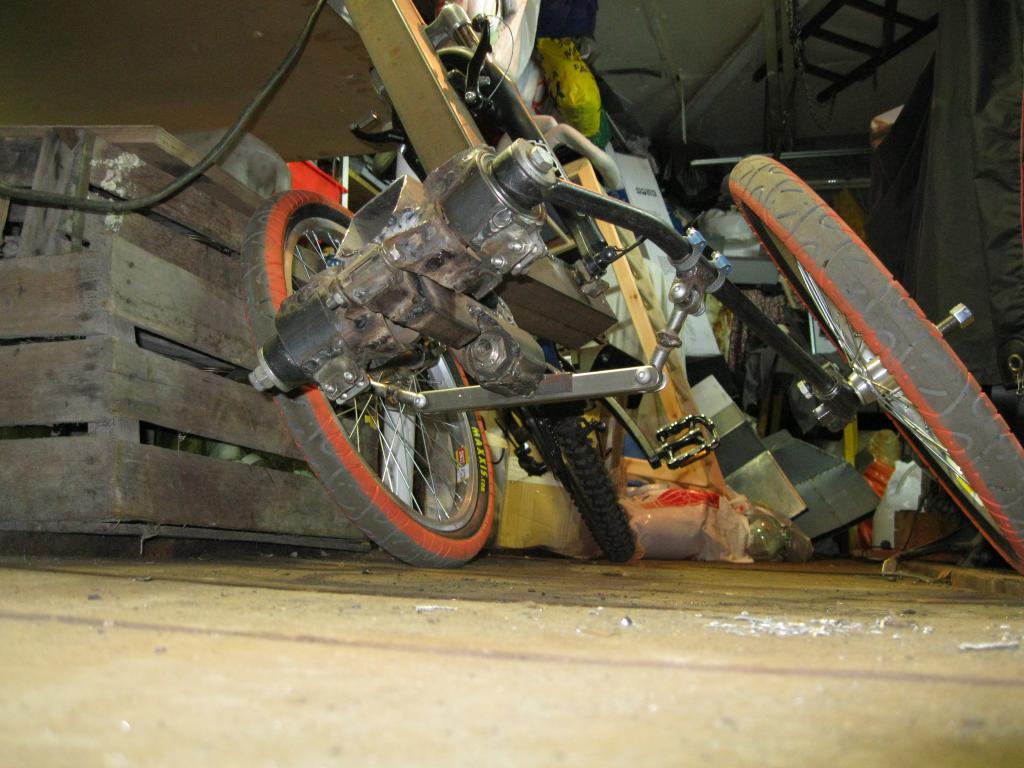

...А представляешь, как надо каждый раз "лопатить" велик, что бы поставить штатное переднее колесо. Хотя идея то хорошая. не спорю. Возможно именно так и сделаю чуть позже, что бы от вилки избавиться :))
Амортизаторы от Хонда Лид 90, оригинал. Они очень мягкие и длинноходные. Но в перевернутом виде они не работают, как амортизаторы - только пружины. Поэтому их надо переворачивать обратно :))).
Есть еще один вариант подрессоривания - как MUNZO TT - с центральной консолью для обоих перьев. Но так велик - не стоит сам.. см "черновое" фото...


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: ТРАЙК - "Front tilt suspension"
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Ср ноя 28 2012 15:27
Не в сети
Интересующийся

Зарегистрирован: Вс янв 15 2012 11:43
Сообщения: 15
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Моя велотехника: barstool.narod.ru
Добрый день, уважаемые коллеги :)
Данная конструкция - собственная 100% разработка :)
С уважением,
LIST

TTX:
Автор: LIST
Категория: Трайки
Название: Baby Stroller Tilt Suspension "коляско"
Год создания: 2012
Тип транспортного средства: Скоросной спортивный Велосипед - Коляска
Основное назначение: Скоростные прогулки с ребенком
Передняя подвеска: Tilt Suspension
Задняя подвеска: standart
Переднее колесо: BMX 20, оси 14, промы
Заднее колесо: standart
Рама: Стандартный велосипед + подрамник переднней подвески
Материал рамы: Алюминий + Углепластик +Сталь
Масса: Общая 30 кг
Тип трансмиссии и наличие передач: Стандартная велосипеднгая 21 скорость
Размеры: 590х1800
Особенности, отличительные черты транспортного средства:Наклон корпуса всей конструкции на поворотах + плавное прохождение неровностей

Плюсы:Детям очень нравится сидеть впереди - они от этого прутся. Мой сын очень любит на трайке кататься. Скорость с ребенком +40 км/час...Влезает в лифт - ширина специально 59 см, въезжает по швеллерам в переходах - ширина стандартной коляски. Скоростные прохваты с ребенком до 3-х, 4-х лет. Полностью разбирается легкосъемными соединениями, без инструмента, перевозится в легковушке.
Минусы: масса (пока)

Текстовое описание,пройденный путь,доп.информация и т.п.:
Пройденный путь: http://www.barstool.narod.ru


Вложения:
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ТРАЙК - "Front tilt suspension"
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Ср ноя 28 2012 15:30
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 2921
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 845 раз.
Моя велотехника: "Рига 2011" первый - за три дня
LIST! я хочу сделать копию твоей конструкции, если можно конешно, можешь выложить по больше фоток.
Заранее благодарен


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ТРАЙК - "Front tilt suspension"
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Ср ноя 28 2012 15:32
Не в сети
Интересующийся

Зарегистрирован: Вс янв 15 2012 11:43
Сообщения: 15
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Моя велотехника: barstool.narod.ru
Кстати, ссылка видео на Ютюб:
http://www.youtube.com/watch?v=1_hGvbEi ... e=youtu.be

Добавлено через 1 минуту 18 секунд:
Данная конструкция требует доработки, так как тяжелая.
Разработка в процессе, так что сложно предоставить постоянно обновляющиеся данные.
С уважением,
LIST


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ТРАЙК - "Front tilt suspension"
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Ср ноя 28 2012 16:08
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Клево!
А есть ТТХ?

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ТРАЙК - "Front tilt suspension"
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Ср ноя 28 2012 17:41
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Чт окт 13 2011 11:32
Сообщения: 2921
Откуда: Рига
Благодарил (а): 39 раз.
Поблагодарили: 845 раз.
Моя велотехника: "Рига 2011" первый - за три дня
LIST писал(а):
Кстати, ссылка видео на Ютюб:
http://www.youtube.com/watch?v=1_hGvbEi ... e=youtu.be

Добавлено через 1 минуту 18 секунд:
Данная конструкция требует доработки, так как тяжелая.
Разработка в процессе, так что сложно предоставить постоянно обновляющиеся данные.
С уважением,
LIST


Я готов предложить любую помощь в проектировании, расчетах и изготовлении прототипа.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ТРАЙК - "Front tilt suspension"
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Ср ноя 28 2012 17:45
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб мар 14 2009 23:35
Сообщения: 939
Благодарил (а): 61 раз.
Поблагодарили: 82 раз.
Моя велотехника: Есть.
hof писал(а):
Клево!
А есть ТТХ?

Что Олег, последняя картинка - то самое, что от тебя требуют даже в форуме ? 8)

_________________
BR, Mfg, Alex . | мой VK2 | Trike-1 | Quadro trike | мелкий шоссер | А еще был Nighthawk


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ТРАЙК - "Front tilt suspension"
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Ср ноя 28 2012 18:21
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
да, у жены есть некоторая идея-фикс :)

Добавлено через 41 секунду:
Мне ТТх нужны только для того, чтобы заявку допустить до конкурса.
Правила оформления конструкций в разделе "Наше" приведены выше.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ТРАЙК - "Front tilt suspension"
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Ср ноя 28 2012 19:21
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Пт дек 09 2011 20:45
Сообщения: 1196
Откуда: Харьков
Благодарил (а): 122 раз.
Поблагодарили: 164 раз.
Моя велотехника: Электровело это электромонтёр на велосипеде
Не могу рассмотреть как устроена подвеска, ни на видео ни на фото.
А очень интересно!
Хочется видео, где видно как ведёт себя трайк при остановках, на неровностях.
Там блокировка наклона есть?
Он самоцентрируется?

_________________
[url=http://tourist.kharkov.ua/phpbb/viewtopic.php?f=87&t=180165]туристическая солнечная зарядка[/url]


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ТРАЙК - "Front tilt suspension"
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Ср ноя 28 2012 23:31
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 500 раз.
Имя: пусто
LIST писал(а):
Скорость с ребенком +40 км/час...

Ответственный папа...

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ТРАЙК - "Front tilt suspension"
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Ср ноя 28 2012 23:34
Не в сети
Ветеран словесных баталий
Аватара пользователя

Зарегистрирован: Сб ноя 17 2012 03:34
Сообщения: 8187
Откуда: Тольятти, Автоград
Благодарил (а): 913 раз.
Поблагодарили: 814 раз.
Имя: Флюр
Да ладно решил маленько приврать

_________________
Проехал на голландце 5560 км, на KUGOO M2 - 1756 км


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: ТРАЙК - "Front tilt suspension"
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Чт ноя 29 2012 00:39
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Сб ноя 03 2007 23:52
Сообщения: 1433
Откуда: Зеленоград - столица мира!
Благодарил (а): 69 раз.
Поблагодарили: 108 раз.
Моя велотехника: "Велес" двухместный внедорожно-туристический веломобиль 2004
"Апокалипсис" спортивный трайк 2006
"зеленый самоходЪ" двухместный парадно-прогулочный веломобиль 2009
"СтерхЪ" длиннобазный лигерад 2009 "СтерхЪ-2" продолжение темы 2010
Алексей писал(а):
Ответственный папа...

Нормал! Мы с сыном на грузовике тоже до 40 разгонялись. И по жесткому бездорожью дубасили, и по лестницам гоняли в подземных переходах... Ему нравится. С трамплинов, разве что, не пуляли, но все впереди... Ребенка нужно с детства приучать к адскому внедорожному угару.

_________________
Не тот джипер, кто УАЗ лифтанул,
А тот джипер, кто его в болоте утопил!


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 32 ]  На страницу 1, 2  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.205s | 21 Queries | GZIP : On ]
