 Заголовок сообщения: Лигерад "Сириус"
Номер сообщения:#1  Непрочитанное сообщениеДобавлено: Вс июн 03 2012 21:35
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт окт 05 2010 21:56
Сообщения: 325
Откуда: Замкадье
Благодарил (а): 3 раз.
Поблагодарили: 64 раз.
Моя велотехника: http://kudemskey.wix.com/velomobili "Скваер"(Skuare)2010г, "Комвел"(Komvel)2011г, "Сириус"(Sirius)2012г, "Саксум"(Saxum)2013г, "Круизёр"(Kruizyor)2014г, "Лорри"(Lorry)2015г,
Имя: Саня

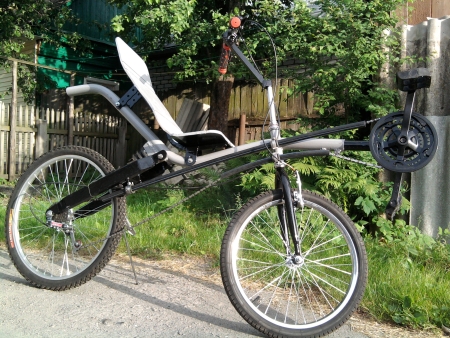

Всем привет! Знакомьтесь - лигерад "Сириус"
Автор: Kudemskey
Название:Sirius/Сириус
Год создания:2012
Тип транспортного средства: короткобазный лигерад
Основное назначение: повседневное использование, туризм
Передняя подвеска: нет
Задняя подвеска: есть
Переднее колесо: 20 дюймов
Заднее колесо: 26 дюймов
Рама: хребтовая
Материал рамы: стальная труба
Масса: 23 кг
Тип трансмиссии и наличие передач: цепная, 6 передач
Размеры: Длина без педалей 176 см,
Высота сидения 62 см, Высота наибольшая 103 см
Ширина наибольшая 37 см.

Плюсы: он лежачий!
Минусы: тяжелый

Ссылка на обсуждение http://velomobile.org/forum/viewtopic.php?f=108&t=6553
Ссылка на видео (если есть): http://youtu.be/ysKogU5QXgI, http://youtu.be/uFI1ot_-tCE
Ссылка на фотогалерею (если есть): http://fotki.yandex.ru/users/kudemskey/

Собственно, постарался содрать с Azub... Что из этого вышло, думаю, видно. Велик вполне жизнеспособен, бегает легко, так же легко управляем. Амортизация чуть жестковата, но обтяну фанерную сидушку и, думаю, будет нормально. В конструкции ничего хитрого или принципиально нового нет. Доделал багажник, покрасил... Высохнет и можно ставить. Накатаю сколь нибудь значимый километраж - отпишусь...


Вложения:

_________________
Быть, а не казаться...


Последний раз редактировалось Kudemskey Чт май 16 2013 19:03, всего редактировалось 1 раз.

За это сообщение автора Kudemskey поблагодарили: 2 O-Witte (Ср май 15 2013 20:02), Илюха (Пн июн 04 2012 04:27)
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#2  Непрочитанное сообщениеДобавлено: Вс июн 03 2012 21:39
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 500 раз.
Имя: пусто
О, гнутые трубы - это уже кое-что!
Правда подвеску вы не совсем правильно содрали. У Азубов хвостик для узла подвески вниз от рамы вынесен. Но это те так уже и важно. Вот только у меня сразу вопрос - если цепь проходит ПОД вилкой, то не начинает ли она тереться, когда подвеска проседает?

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#3  Непрочитанное сообщениеДобавлено: Вс июн 03 2012 21:59
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт окт 05 2010 21:56
Сообщения: 325
Откуда: Замкадье
Благодарил (а): 3 раз.
Поблагодарили: 64 раз.
Моя велотехника: http://kudemskey.wix.com/velomobili "Скваер"(Skuare)2010г, "Комвел"(Komvel)2011г, "Сириус"(Sirius)2012г, "Саксум"(Saxum)2013г, "Круизёр"(Kruizyor)2014г, "Лорри"(Lorry)2015г,
Имя: Саня
Алексей писал(а):
цепь проходит ПОД вилкой, то не начинает ли она тереться, когда подвеска проседает?

Подвеска почти не проседает, да и прогиба силовой ветки цепи не наблюдается... Вместо амортизатора автомобильный демпфер, а он довольно жесткий.

_________________
Быть, а не казаться...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#4  Непрочитанное сообщениеДобавлено: Вс июн 03 2012 22:20
Не в сети
Активно интересующийся

Зарегистрирован: Вт ноя 15 2005 18:17
Сообщения: 1991
Откуда: г.Москва
Благодарил (а): 25 раз.
Поблагодарили: 58 раз.
Моя велотехника: трайки;"Шарик", "Тузик"; "Бобик "; "Тема";"Вертолет с №1 по №5 "
Лигерады" "Хriwa" "БигВилли"
Привет молодец. :clap: :dance:
Он у тебя на колесах 24/26 ?
Из какой трубы рама.?
Как и чем её удалось согнуть?
Есть ли на згибах морщины?

_________________
Простота конструкции залог реальности воплощения.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#5  Непрочитанное сообщениеДобавлено: Вс июн 03 2012 22:53
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт окт 05 2010 21:56
Сообщения: 325
Откуда: Замкадье
Благодарил (а): 3 раз.
Поблагодарили: 64 раз.
Моя велотехника: http://kudemskey.wix.com/velomobili "Скваер"(Skuare)2010г, "Комвел"(Komvel)2011г, "Сириус"(Sirius)2012г, "Саксум"(Saxum)2013г, "Круизёр"(Kruizyor)2014г, "Лорри"(Lorry)2015г,
Имя: Саня
Ильяка писал(а):
Привет молодец. :clap: :dance:
Он у тебя на колесах 24/26 ?
Из какой трубы рама.?
Как и чем её удалось согнуть?
Есть ли на згибах морщины?

Колеса 20/24 Рама из 32-ой трубы, гнули электротрубогибом... обошлось без морщин!

Добавлено через 9 минут 10 секунд:

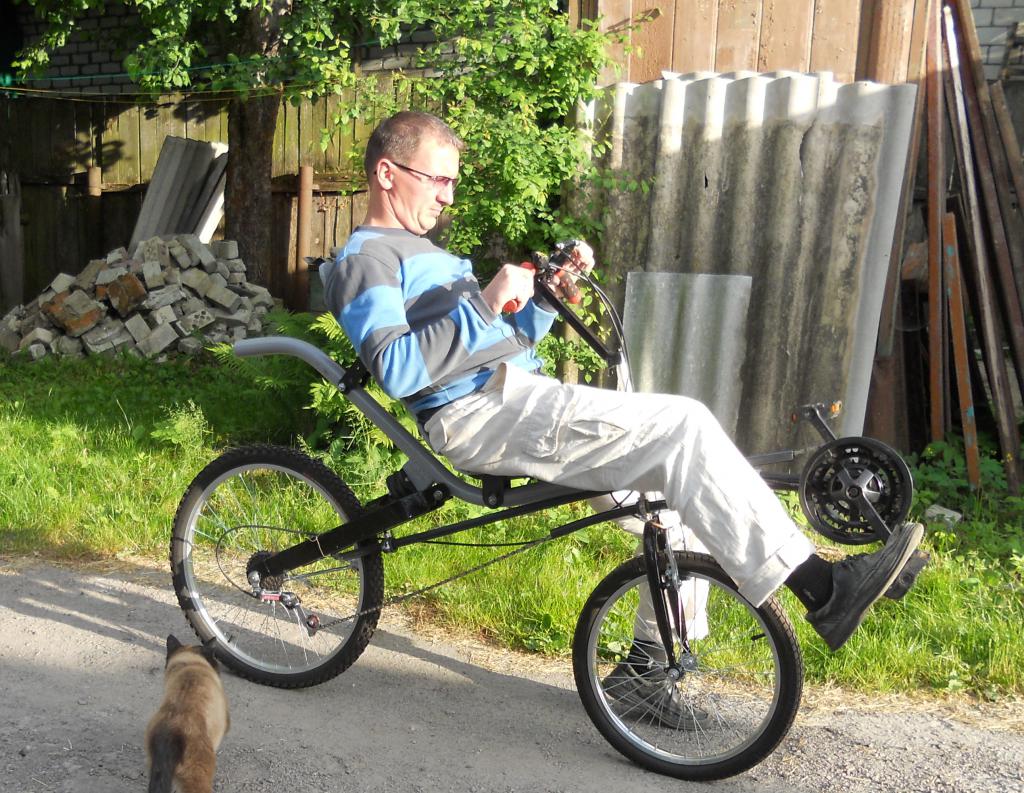

Вот со мной верхом... Для ощущения пропорций. Мой рост 167


Вложения:

_________________
Быть, а не казаться...
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#6  Непрочитанное сообщениеДобавлено: Вс июн 03 2012 23:28
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Рама согнута красиво, но вот задняя подвеска...Чисто по дизайну, стоило бы и задний маятник сделать гнутым, ну да это - мелочь. Намного важнее то, что цепь проходит ПОД маятником, что при давлении на педали будет заставлять заднее колесо "подныривать" под раму, подбрасывая заднюю часть аппарата вверх. Для уменьшения этого момента стоило бы немного опустить заднюю часть аппарата, приблизив таким образом ось вращения маятника к цепи и поставить около оси отжимной ролик. Меньше будет раскачка. :)

А так - здорово, поздравляю! :)

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#7  Непрочитанное сообщениеДобавлено: Вс июн 03 2012 23:33
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт окт 05 2010 21:56
Сообщения: 325
Откуда: Замкадье
Благодарил (а): 3 раз.
Поблагодарили: 64 раз.
Моя велотехника: http://kudemskey.wix.com/velomobili "Скваер"(Skuare)2010г, "Комвел"(Komvel)2011г, "Сириус"(Sirius)2012г, "Саксум"(Saxum)2013г, "Круизёр"(Kruizyor)2014г, "Лорри"(Lorry)2015г,
Имя: Саня
hof писал(а):
А так - здорово, поздравляю!

Благодарю за отзыв и рекомендации! :)

_________________
Быть, а не казаться...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#8  Непрочитанное сообщениеДобавлено: Пн июн 04 2012 17:20
Не в сети
Активно интересующийся

Зарегистрирован: Чт авг 02 2007 00:43
Сообщения: 1180
Откуда: Украина, г. Николаев
Благодарил (а): 131 раз.
Поблагодарили: 236 раз.
Моя велотехника: Стеклопластиковый лигерад,
Дельта-трайк по схеме Zockra,
Дельта-трайк 1+1
Хайрейсер 20/26
Минитрайк 20/20
Простой трайк 20/20
Имя: Евгений
Присоединяюсь к hof.
Задний амортизатор лучше помягче.
Ось качания задней подвески имеет смысл опустить, приварив к трубе рамы две треугольные пластины с 3 мм стали и расположив ось под верхней веткой цепи. Отжимной ролик в этом случае не понадобится и сиденье останется почти на прежней высоте.
Если провести прямую через оси каретки и заднего колеса, то под статической нагрузкой ось качания задней подвески будет примерно на 1 см выше этой прямой.

_________________
Самая тяжкая обязанность - думать.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#9  Непрочитанное сообщениеДобавлено: Пн июн 04 2012 19:58
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
hof писал(а):
Намного важнее то, что цепь проходит ПОД маятником, что при давлении на педали будет заставлять заднее колесо "подныривать" под раму, подбрасывая заднюю часть аппарата вверх.

У меня на велосипеде такая же подвеска, там рассчитано, что сила разгибания подвески цепью уравновешивается массой велосипедиста на самых ходовых передачах. В результате при правильном педалировании в гору практически не качается.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#10  Непрочитанное сообщениеДобавлено: Пн июн 04 2012 22:30
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт окт 05 2010 21:56
Сообщения: 325
Откуда: Замкадье
Благодарил (а): 3 раз.
Поблагодарили: 64 раз.
Моя велотехника: http://kudemskey.wix.com/velomobili "Скваер"(Skuare)2010г, "Комвел"(Komvel)2011г, "Сириус"(Sirius)2012г, "Саксум"(Saxum)2013г, "Круизёр"(Kruizyor)2014г, "Лорри"(Lorry)2015г,
Имя: Саня
Shuriken писал(а):
при правильном педалировании в гору практически не качается

По поводу педалирования в гору пока ничего конкретного не скажу. Однако, ожидая раскачки при старте, был приятно удивлен, почти не ощутив таковой. Она, при пристальном наблюдении, разумеется присутствует... но столь незначительна, что не обращает на себя внимания. Закончатся дожди, подсохнет свежевыкрашенный багажник и у меня будет время покататься по взрослому. Впечатления непременно изложу!

_________________
Быть, а не казаться...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#11  Непрочитанное сообщениеДобавлено: Пн июн 04 2012 23:18
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
Да, но нужно еще эту штуку рассчитать правильно и не всегда педалирование идеально.
И "Самурай", и вторая версия "Пантеры" до серьезной горки тоже не раскачивались.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#12  Непрочитанное сообщениеДобавлено: Пн июн 04 2012 23:30
Не в сети
Балабол
Аватара пользователя

Зарегистрирован: Вс окт 14 2007 10:04
Сообщения: 9332
Откуда: Москва
Благодарил (а): 981 раз.
Поблагодарили: 409 раз.
Моя велотехника: ДЕЙСТВУЮЩАЯ.

Лигерад Ринцлер Modulator НГ65.

Лигерад Ринцлер Concept НГ17.

Японский шоссейный велосипед
Отес Alpha LC, с приводом повышенной
мощности SDV "Авалон".
-------------------------

РАНЕЕ ЭКСПЛУАТИРОВАЛ.

Три лигерада различных схем:
AV55, AV57 и чешский Azub Ibex (Василич).

Велосипеды с
экспериментальными обтекателями.
"Барс9т", "AV2010".

И велостепперы:
Streetstepper sport, 3G и Brizon.
Имя: Дмитрий
Про ваш клон не скажу, а вот оригинальный Азуб, каким бы паршивым он ни был,
при заблокированной передней вилке даже на 12% горке не качается.
То есть: задняя подвеска на Азубе (Ибексе) выполнена грамотно!

А вот стоит включить переднюю подвеску, как начинается кошмар :shock: :doh: .
Да и на равнине передняя подвеска ощутимо съедает энергию, особенно при разгоне :? ...

_________________
Хорошо, что есть КОНТЕНТ!
Только он приобщает к Непостижимому. :-)
Пр. Гамидова, 18 |секция 2|, Газопроводная, 2а
и другие объекты Махачкалы - лучшие места на Земле!!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#13  Непрочитанное сообщениеДобавлено: Пн июн 04 2012 23:31
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Ещё вопрос, какой там амортизатор стоит и амортизирует ли он хоть что-то...

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#14  Непрочитанное сообщениеДобавлено: Пн июн 04 2012 23:39
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт окт 05 2010 21:56
Сообщения: 325
Откуда: Замкадье
Благодарил (а): 3 раз.
Поблагодарили: 64 раз.
Моя велотехника: http://kudemskey.wix.com/velomobili "Скваер"(Skuare)2010г, "Комвел"(Komvel)2011г, "Сириус"(Sirius)2012г, "Саксум"(Saxum)2013г, "Круизёр"(Kruizyor)2014г, "Лорри"(Lorry)2015г,
Имя: Саня
Shuriken писал(а):
и амортизирует ли он хоть что-то...

Жестковато, но амортизирует... Езжу пока на фанере, но дискомфорта не испытываю, а если оклеить сидение туристическим ковриком, то, думаю, можно будет говорить и о комфорте.

_________________
Быть, а не казаться...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#15  Непрочитанное сообщениеДобавлено: Пн июн 04 2012 23:56
Не в сети
Вредина
Аватара пользователя

Зарегистрирован: Сб мар 25 2006 21:18
Сообщения: 11417
Откуда: Москва-Ногинск
Благодарил (а): 99 раз.
Поблагодарили: 590 раз.
Моя велотехника: Зокра по-русски
Трайк по схеме Ватина
Длиннобазный лигерад "Аватар"
Трайк из БигМо
Двухместный веломобиль "Дуэт-Юниор"
и ещё всякая фихня:)
Жёсткость - категория упругого элемента, а не демпфирующего. Раскачку гасит не жёсткая пружина.

_________________
Мои конструкции:
Т-107 Трайк БигМо, В-208 4-колёсный и В-208М его 3-колёсная модификация, Л-308 лигерад с карданом, В-409 грузовой, Л-509 "Аватар", Л-609М "Зокра", В-911 "Дуэт-Юниор", Т-111 триплет


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#16  Непрочитанное сообщениеДобавлено: Вт июн 05 2012 00:08
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 500 раз.
Имя: пусто
Kudemskey, а почему "Сириус"?

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#17  Непрочитанное сообщениеДобавлено: Вт июн 05 2012 19:33
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт окт 05 2010 21:56
Сообщения: 325
Откуда: Замкадье
Благодарил (а): 3 раз.
Поблагодарили: 64 раз.
Моя велотехника: http://kudemskey.wix.com/velomobili "Скваер"(Skuare)2010г, "Комвел"(Komvel)2011г, "Сириус"(Sirius)2012г, "Саксум"(Saxum)2013г, "Круизёр"(Kruizyor)2014г, "Лорри"(Lorry)2015г,
Имя: Саня
Алексей писал(а):
а почему "Сириус"?

Собственно, дочь назвала. Он ей показался самым ярким и заметным из того, что я сделал...

_________________
Быть, а не казаться...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#18  Непрочитанное сообщениеДобавлено: Пт июн 08 2012 22:39
Куратор темы
Не в сети
Активно интересующийся
Аватара пользователя

Зарегистрирован: Вт окт 05 2010 21:56
Сообщения: 325
Откуда: Замкадье
Благодарил (а): 3 раз.
Поблагодарили: 64 раз.
Моя велотехника: http://kudemskey.wix.com/velomobili "Скваер"(Skuare)2010г, "Комвел"(Komvel)2011г, "Сириус"(Sirius)2012г, "Саксум"(Saxum)2013г, "Круизёр"(Kruizyor)2014г, "Лорри"(Lorry)2015г,
Имя: Саня
Вечерком покатались...
http://youtu.be/uFI1ot_-tCE

_________________
Быть, а не казаться...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#19  Непрочитанное сообщениеДобавлено: Сб июн 09 2012 08:37
Не в сети
Ветеран словесных баталий

Зарегистрирован: Вт окт 10 2006 06:10
Сообщения: 4269
Благодарил (а): 248 раз.
Поблагодарили: 500 раз.
Имя: пусто
Kudemskey писал(а):
Вечерком покатались...
http://youtu.be/uFI1ot_-tCE


Эпично смонтировано :)

_________________
страница забло
лёня я как и ты был на цепи,лёня рубал хозяйские харчи......


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Лигерад "Сириус"
Номер сообщения:#20  Непрочитанное сообщениеДобавлено: Сб июн 09 2012 10:06
Не в сети
Основатель сайта
Аватара пользователя

Зарегистрирован: Пн авг 29 2005 14:21
Сообщения: 9746
Откуда: г. Железнодорожный, Подмосковье
Благодарил (а): 602 раз.
Поблагодарили: 1253 раз.
Моя велотехника: серия лигеадов "Черная Пантера", "Моби-Дик", "Рыжик", "Привидение"
Имя: Олег
На мой взгляд - высоковат центр тяжести и наездник слишком смещен вперед. Еще - багажник задран очень высоко: с тяжелым грузом устойчивость пострадает.

_________________
viber, +7-926-702-1384, Skype: oleg-hof, email: hof5@mail.ru
Мои конструкции Лигерады "Пантера"
Вожу коврики "Ventisit" на заказ. Ремонт алюминиевых рам.


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 35 ]  На страницу 1, 2  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
. Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
[ Time : 0.295s | 22 Queries | GZIP : On ]
